某铁路立交工程止水帷幕技术交底.doc

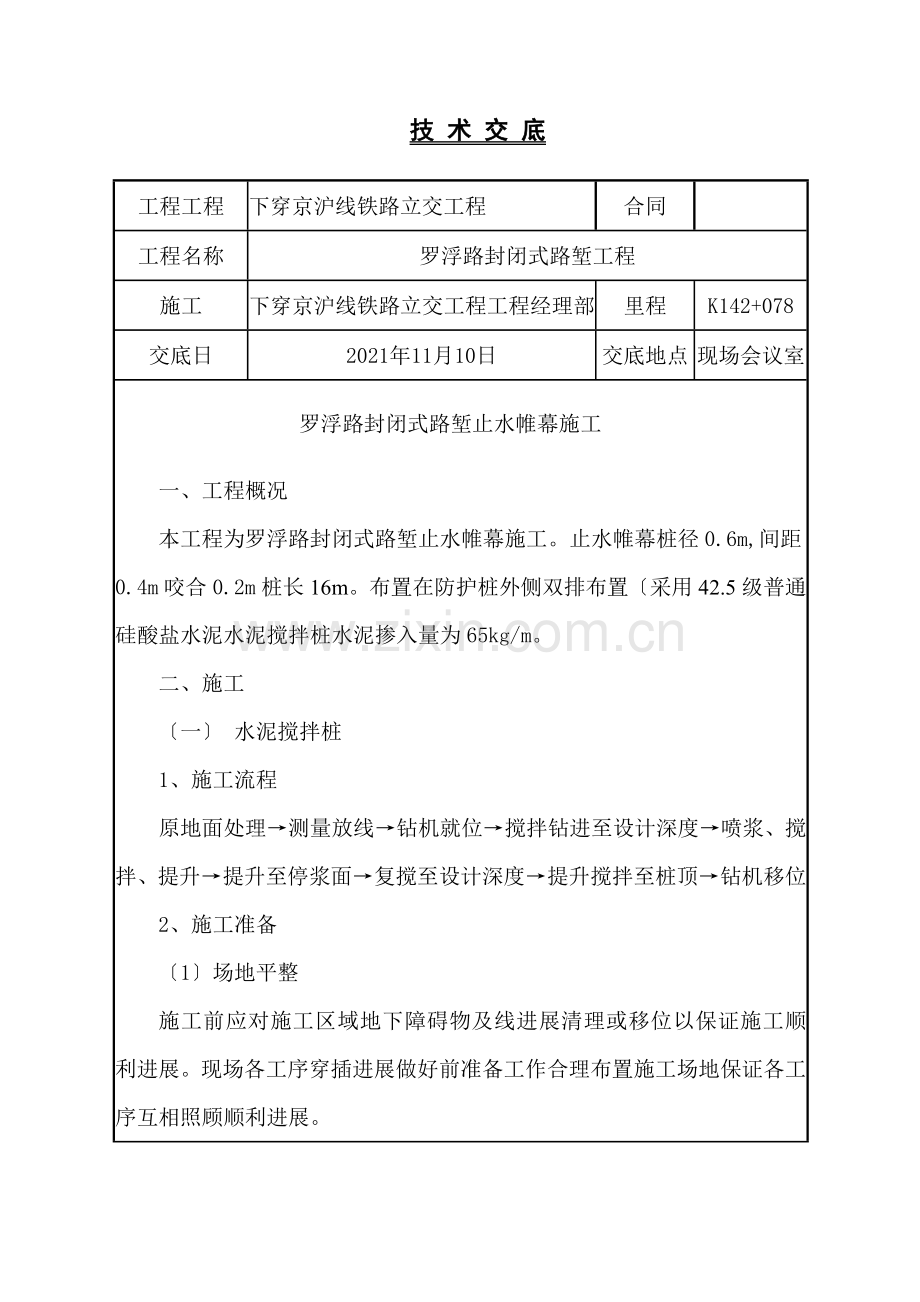

技 术 交 底

工程工程
下穿京沪线铁路立交工程
合同

工程名称
罗浮路封闭式路堑工程
施工
下穿京沪线铁路立交工程工程经理部
里程
K142+078
交底日
2021年11月10日
交底地点
现场会议室
罗浮路封闭式路堑止水帷幕施工
一、工程概况
本工程为罗浮路封闭式路堑止水帷幕施工。止水帷幕桩径0.6m,间距0.4m咬合0.2m桩长16m。布置在防护桩外侧双排布置〔采用42.5级普通硅酸盐水泥水泥搅拌桩水泥掺入量为65kg/m。
二、施工
〔一〕 水泥搅拌桩
1、施工流程
原地面处理→测量放线→钻机就位→搅拌钻进至设计深度→喷浆、搅拌、提升→提升至停浆面→复搅至设计深度→提升搅拌至桩顶→钻机移位
2、施工准备
〔1〕场地平整
施工前应对施工区域地下障碍物及线进展清理或移位以保证施工顺利进展。现场各工序穿插进展做好前准备工作合理布置施工场地保证各工序互相照顾顺利进展。

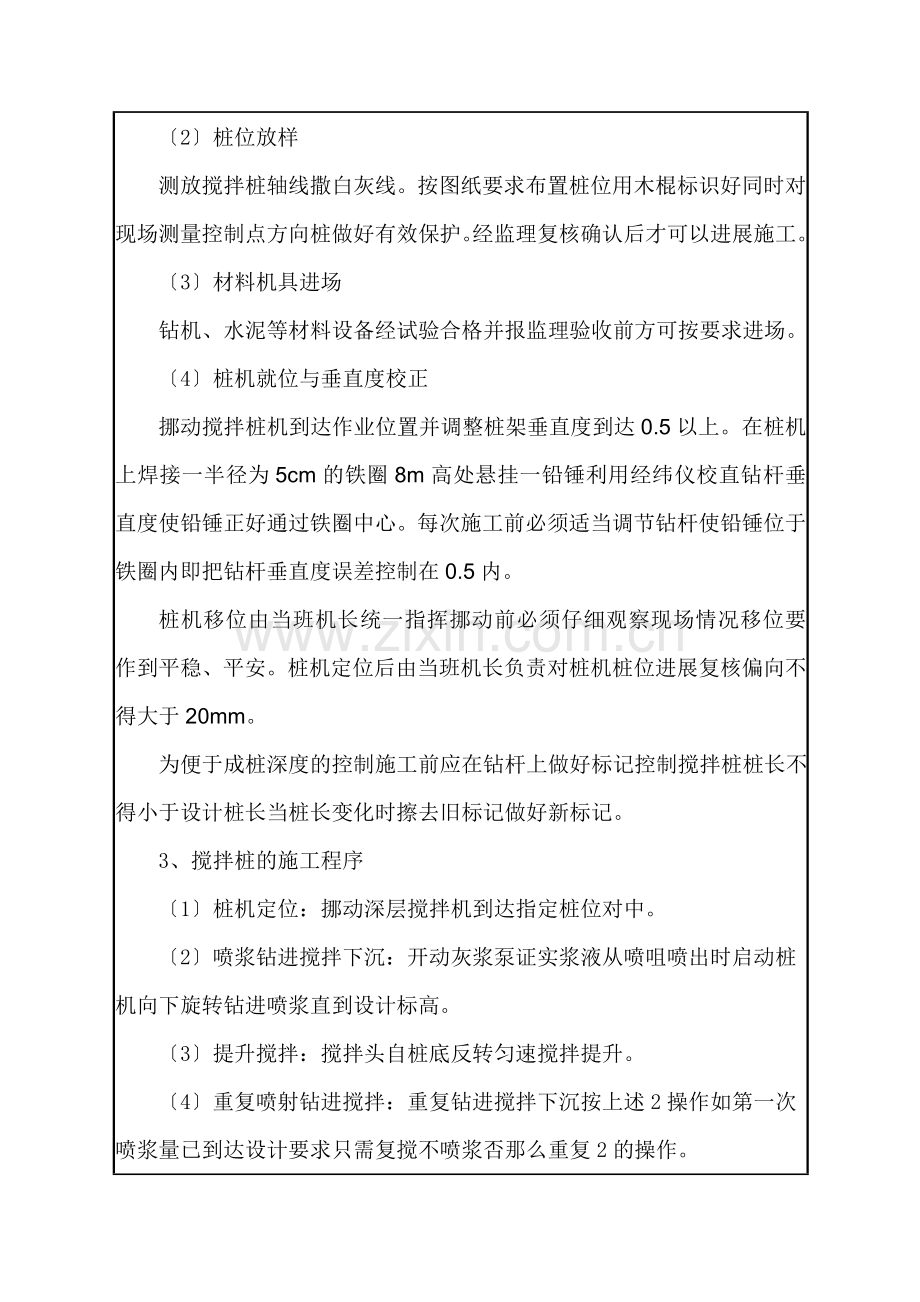

〔2〕桩位放样
测放搅拌桩轴线撒白灰线。按图纸要求布置桩位用木棍标识好同时对现场测量控制点方向桩做好有效保护。经监理复核确认后才可以进展施工。
〔3〕材料机具进场
钻机、水泥等材料设备经试验合格并报监理验收前方可按要求进场。
〔4〕桩机就位与垂直度校正
挪动搅拌桩机到达作业位置并调整桩架垂直度到达0.5以上。在桩机上焊接一半径为5cm的铁圈8m高处悬挂一铅锤利用经纬仪校直钻杆垂直度使铅锤正好通过铁圈中心。每次施工前必须适当调节钻杆使铅锤位于铁圈内即把钻杆垂直度误差控制在0.5内。
桩机移位由当班机长统一指挥挪动前必须仔细观察现场情况移位要作到平稳、平安。桩机定位后由当班机长负责对桩机桩位进展复核偏向不得大于20mm。
为便于成桩深度的控制施工前应在钻杆上做好标记控制搅拌桩桩长不得小于设计桩长当桩长变化时擦去旧标记做好新标记。
3、搅拌桩的施工程序
〔1〕桩机定位：挪动深层搅拌机到达指定桩位对中。
〔2〕喷浆钻进搅拌下沉：开动灰浆泵证实浆液从喷咀喷出时启动桩机向下旋转钻进喷浆直到设计标高。
〔3〕提升搅拌：搅拌头自桩底反转匀速搅拌提升。
〔4〕重复喷射钻进搅拌：重复钻进搅拌下沉按上述2操作如第一次喷浆量已到达设计要求只需复搅不喷浆否那么重复2的操作。
〔5〕重复搅拌提升按上述3操作。
〔6〕成桩完毕移位。
4.搅拌桩施工要点
〔1〕在施工中或在钻进贯入时喷浆或在提升时喷浆何时喷浆最正确须根据地层的软硬情况和搅拌头的工艺特点而定。同样在复搅拌过程中是否喷浆也应根据地基土的力学指标和设计要求操作。
〔2〕浆液配制：采用42.5级普通硅酸盐水泥水灰比0.55每延米水泥用量65Kg/m浆液不得离析停滞时间不得超过2小时。
〔3〕桩机操作者与搅拌施工员保持亲联络保证搅拌机喷浆时连续供浆因故需暂停时应立即桩机操作者。为防止断桩等恢复供浆时应在断浆面上或下重复搭接0.5m喷浆施工。因故停机超过3小时拆卸道清洗。
〔4〕施工中应设专人详细记录搅拌机下沉或提升速度供浆与停浆时间钻深等。
5.水泥搅拌桩质量理及检验
〔1〕使用的水泥必须通过室内试验检验方能使用。应严格按配合比搅拌制备好的浆液不得离析泵送必须连续拌制浆液的罐数水泥的用量以及泵送浆液时间应有专人记录。
〔2〕应保证起吊设备的平整度和导向架的垂直度搅拌桩的垂直试验偏向不得超过1.5桩位偏向不得大于50mm。为保证桩端施工质量当浆液到达出浆口后应喷浆座底30s使浆液完全到达桩端。
〔3〕搅拌机喷浆提升的速度和次数必须符合施工工艺要求深度记录误差不得大于50mm时间记录误差不得大于5s。
〔4〕水泥桩强度到达70时方能进展下一步施工。
三、文明施工及环保
1、水泥垛应码放整齐存放场地应用枕木踮起不小于30cm并且用封塑料布覆盖。
2、用完的水泥袋应存放到制定地方并且压牢。
3、配制水泥浆时应轻抬慢放防止扬尘。
4、对涌出的泥浆进展清理保证现场清洁。
四、平安措施
1、按京铁师[2021]249要求确定施工类别后严格按照要求施工由领工员贾富有负责盯控。施工时必须明确地下线位置并且在施工时注意保护。施工过程中既有设备制止破坏。发现有电缆、道等设备时应及时上级指导并做好防护。
2、所有施工人员施工前必须进展施工平安培训和岗位平安操作技术教育并且通过考试合格前方可上岗作业考试不合格者严禁上岗作业。严禁酒后上岗。
3、要按规定设好防护防护人员要持证上岗配发专门的防护衣并应佩带明显标志还要有安检人员负责检查。
4、施工机械进入施工现场前平整场地确保场地有足够的强度。
5、搅拌桩机组装时远离回流线、防止机械倾斜侵线。
6、施工机械进入施工现场必须有机械合格证、年检证。
7、机械设备使用前应检查各部位零配件是否齐全有效并进展试运转确认平安前方可使用。
8、施工机械操作人员严格遵守平安规程文明驾驶。严禁机械带病运转、超负荷作业运行现有异声或电机过热〔超过电机铭牌规定温度〕应停机检修、或降温严禁在运行中检修、保养。
9、打桩机挪动须经施工负责人同意由专人配合和指挥。
10、用电理和机械设备使用理
①现场设两名专业电工负责安装、维护和理用电设备严禁无关人员随意拆、改用电线路；
②严禁使用裸线电缆线破皮三处以上不得投入使用。雨天电缆线破皮处必须用防水绝缘胶布处理电缆线铺设要防砸、防碾压；大风雨后应对用电线路进展检查防止断线造成触电事故。
③设备每星检修一次。设备的检查必须在开机前由司机试开机确认设备使用正常才能使用平安员每星对现场的所有设备全面检查发现存在的隐患必须立即指定专人整改平安隐患整改复检合格后才能使用。
④严格执行定机定人制度机械保人员要坚守岗位看好设备并作好相应的记录。
⑤停用的设备必须及时切断电源防止无关人员误操作；
11、间施工安装足够的照明设备保证间施工有良好的照明条件照明工具应保证平安防止触电同时应装备足够的挪动照明工具如手电、手灯等。建立间值班制度做好周的组织装备足够的保障资源确保间施工顺利进展。做好间巡逻的平安保卫工作对施工现场的机具等各种设施、材料进展检查防止丧失、被盗而影响施工。间施工必须提早施工负责人并安排好人值班没有施工负责人同意和值班人员现场盯梢严禁施工。
12、雷雨天或风力6级以上制止施工。
13、应急预案：
机械设备造成的人员伤亡事故现场设有急救箱一个〔内装各种急救药品〕小型汽车2辆一旦发生人员伤害立即进展临时急救同时派车送往附近医院。
重大机械设备事故现场准备有挖掘机、吊车、一旦发活力械倾斜、翻倒事故施工负责人立即指挥将机械移至既有线外保证运营平安同时将伤员送往医院。

交底承受人

交底人

审核人

批准人

注：驻地监理抽查
