电力厂房预应力管桩工程监理细则.doc

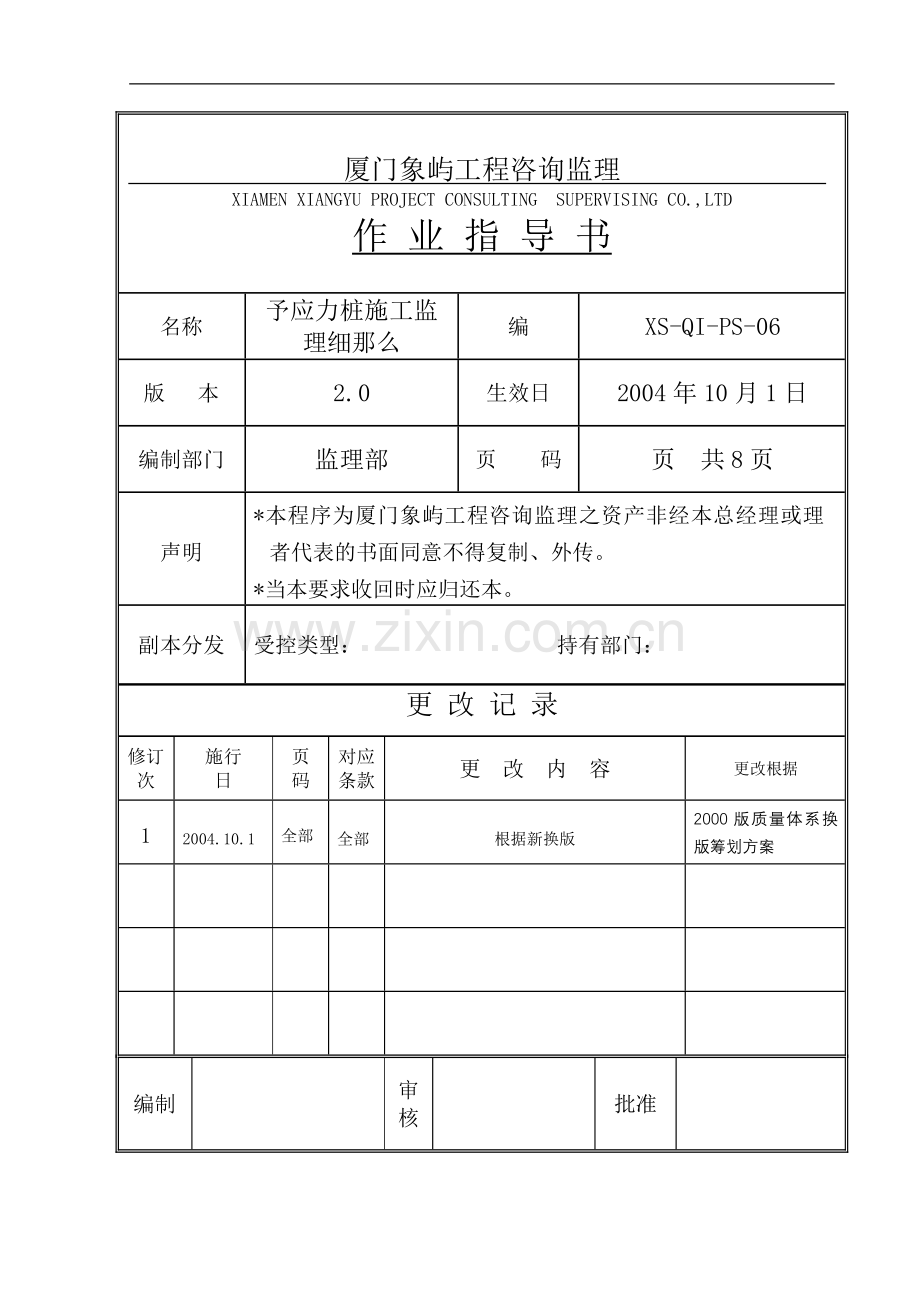

厦门象屿工程咨询监理
XIAMEN XIANGYU PROJECT CONSULTING SUPERVISING CO.,LTD
作 业 指 导 书

名称
予应力桩施工监理细那么
编
XS-QI-PS-06
版 本
2.0
生效日
2004年10月1日
编制部门
监理部
页 码
页 共8页
声明
*本程序为厦门象屿工程咨询监理之资产非经本总经理或理者代表的书面同意不得复制、外传。
*当本要求收回时应归还本。
副本分发
受控类型： 持有部门：
更 改 记 录
修订次
施行
日
页
码
对应
条款
更 改 内 容
更改根据
1
2004.10.1
全部
全部
根据新换版
2000版质量体系换版筹划方案

编制

审核

批准

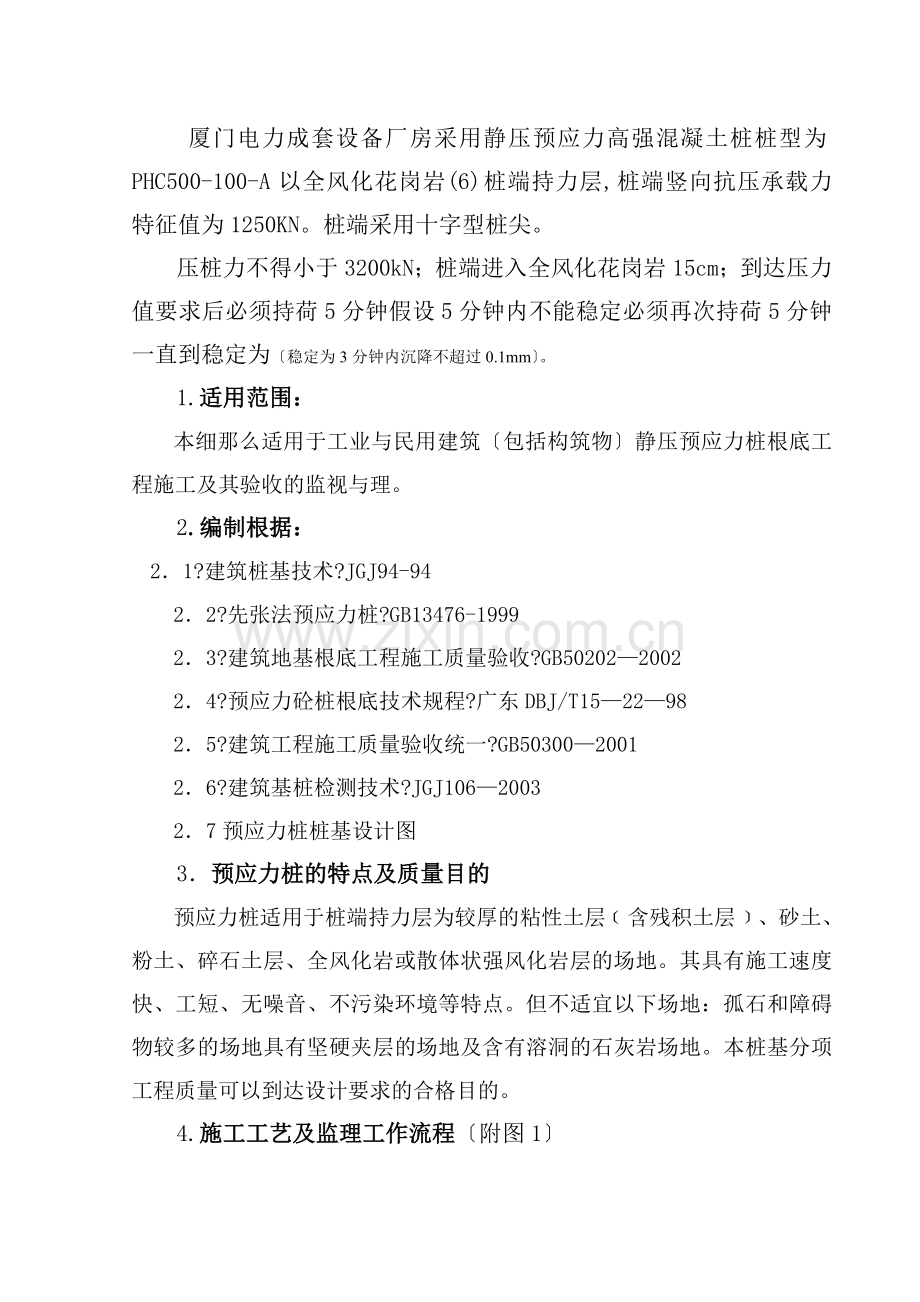

厦门电力成套设备厂房采用静压预应力高强混凝土桩桩型为PHC500-100-A以全风化花岗岩(6)桩端持力层,桩端竖向抗压承载力特征值为1250KN。桩端采用十字型桩尖。
压桩力不得小于3200kN；桩端进入全风化花岗岩15cm；到达压力值要求后必须持荷5分钟假设5分钟内不能稳定必须再次持荷5分钟一直到稳定为〔稳定为3分钟内沉降不超过0.1mm〕。
1.适用范围：
本细那么适用于工业与民用建筑〔包括构筑物〕静压预应力桩根底工程施工及其验收的监视与理。
2.编制根据：
2．1?建筑桩基技术?JGJ94-94
2．2?先张法预应力桩?GB13476-1999
2．3?建筑地基根底工程施工质量验收?GB50202—2002
2．4?预应力砼桩根底技术规程?广东DBJ/T15—22—98
2．5?建筑工程施工质量验收统一?GB50300—2001
2．6?建筑基桩检测技术?JGJ106—2003
2．7预应力桩桩基设计图
3．预应力桩的特点及质量目的
预应力桩适用于桩端持力层为较厚的粘性土层﹝含残积土层﹞、砂土、粉土、碎石土层、全风化岩或散体状强风化岩层的场地。其具有施工速度快、工短、无噪音、不污染环境等特点。但不适宜以下场地：孤石和障碍物较多的场地具有坚硬夹层的场地及含有溶洞的石灰岩场地。本桩基分项工程质量可以到达设计要求的合格目的。
4.施工工艺及监理工作流程〔附图1〕

试打桩
承包商
附图1：

设计院、监理、承包商共同确定压桩施工参数

具备开工条件填报开工申请表
承包商

审核开工申请表
总监理工程师

不同意退回
审核结果
同意
正式开工

放 样
承 包 商

桩位、标高复核
监 理 工 程 师
不合格签发监理
工程师单
合格

静压预应力桩施工
承 包 商

要求施工进展整改
监理工程师
桩位、垂直度、接头焊接及终压力监控
监 理 工 程 师

合格 不合格 合格下根桩施工

桩基检测
有检测资质

分析原因进展
承包商

签发不合格工程单,要求整改并重新报验
监理工程师
结果 不合格
合格
桩基开工验收
有 关 单 位
不合格

参加开工验收评定质量等级总监编写验收

5.准备阶段的监理要点
5.1熟悉合同、设计及有关技术资料组织或协助业主召开图纸会审会议和技术交底会议作好会议记录,编写。
5.2审查施工的资质证书、营业执照、工程业绩；工程施工理人员、资质和特殊工种人员及上岗证书。检查质量保证体系是否健全。审查施工桩采购合同、厂家的消费答应证、说明书、桩承载力设计值、原材试验资料及采购方案、数量必要时应对厂家进展实地考察。
5.3开工前应进展试压桩〔试压桩数量不少于3根〕做好试压桩记录在现场与设计院、业主、质监站等相关共同确定静压预应力桩施工的控制。
5.4审批?预应力桩施工组织设计?和?施工组织设计〔方案〕报审表?假设符合工程要求签返?施工组织设计报审表?：同意施行；否那么提出要求施工修改后重新报审。如需要分包总承包要对分包进展监视同时应提交分包资质等有关资料并填报?分包申请?。经总监理工程师审查后合格者签返：同意分包；假设不合格那么退回?分包申请?要求总承包重新选择合格的分包并重新申报。
5.5进场的各种机械设备(包括静压桩机、焊丝、焊条、测量仪器、压力表、量尺及衡器等)应有出厂合格证其性能、数量应符合现场施工技术要求和环境要求且按规定定校核后合格者并且经检查维修试运转良好后施工填报?工程材料/构配件/设备报审表?监理人员在现场对照实物进展检查。当机械设备和各种仪表符合工程实际和设计、要求并与施工组织设计相一致时监理工程师签返?工程材料/构配件/设备报审表?：同意使用；否那么退回?工程材料/构配件/设备报审表?要求施工将不合格机械设备或仪表撤出现场之后重新组织施工机械和仪表进场并重新报审。
5.6施工运抵现场的桩必须符合设计要求及?先张法预应力砼桩?GB13476-1999规定应有出厂合格证及桩原材料检验。经施工自检合格后填报?工程材料/构配件/设备报审表?之后配合监理人员对进场桩进展实物验收并核查有关规格、批、制作日是否与出厂合格证相符？假如合格证与实物相苻并且外观质量合格可签返?工程材料/构配件/设备报审表?：同意使用；假设不合格那么退回?工程材料/构配件/设备报审表?并监视不合格桩运出施工现场。而用于工程的焊条、焊丝、桩尖等材料按照桩报验手续进展报验。
5.7施工根据有资质测量测量的座标点按照设计图纸进展桩位放样并在自检合格后填报?施工测量放线报验单?报监理部。之后监理人员对桩位、高程控制点进展测量复核假如符合要求签返?施工测量放线报验单?同意；否那么退回?施工测量放线报验单?要求施工重新放样经复核无误后重新报验。
在完成上述5.1~5.7节工作内容并且所有报备手续齐全的情况下施工填报?工程开工报审表?。经总监理工程师审查后假设情况属实签署?工程开工报审表?：同意开工之后报质监部门审批；否那么退回?工程开工报审表?要求施工完善各项准备工作和报备手续之后重新报审。
6.施工阶段的监控要点
6.1打桩顺序：
打桩宜按从场地中间向四周中间向两端先长桩后短桩的原那么确定打桩顺序。
6.2桩位：
桩机就位要平稳桩就位要准确。桩平面位置允许偏向见表1：

桩位允许偏向表 表1
项
项 目
允许偏向〔mm〕
1
盖有根底梁的桩
⑴垂直根底梁的中心线方向
⑵沿根底梁的中心线方向

100+0.01H
150+0.01H
2
桩数为1～3根桩基中的桩
100
3
装数为4～16根桩基中的桩
1/2桩径或边长
4
装数大于16根桩基中的桩
⑴最外边的桩
⑵中间桩

1/3桩径或边长
1/2桩径或边长
注：H为施工现场地面标高与桩顶设计标高的间隔
6.3桩垂直度：
第一节桩起吊就位插入地面时的垂直度用长条水准尺〔靠尺〕或两台经纬仪随时从正交的两个方向校正桩的垂直度其偏向不得大于桩长的0.5％超偏时拔出重插。每次接桩应用长条水准尺测垂直度整根桩垂直度控制在1.0％之内；在施压过程中当桩身倾斜超过桩长的 0.8％时应找出原因并设法校正。但当桩尖进入硬土层后严禁用挪动机架的强行回扳纠偏。
6.4桩接头焊接：
桩的下端入土后随着连续施压桩身逐渐沉入土中当桩的上端距地面0.5～1.0米时即可接桩。接桩时上下两节桩中心线应对正轴向错位不得大于2mm。焊接之前端头板坡口外表要用钢丝刷子除污除绣刷干净直到露出金属光泽之后上下桩应压实使端头板全部接触没有间隙。假如有间隙其宽度不得大于2mm并且应用薄铁板全部填实。焊接时宜先在端头板四周对称点焊4个导向杆待上下桩节固定后撤除导向杆再分层施焊。施焊宜由2～3名焊工对称进展焊缝应连续饱满焊接层数不少于三层。为防止夹渣每焊完一层应去除焊渣。焊接后的接头必须自然冷却5min方可施压。严禁用水冷却或焊后即压。

6.5送桩：
送桩深度不宜大于4.0M当桩顶压至接近地面需要送桩时应测出桩垂直度并检查桩顶质量合格后立即送桩。但送桩必须使用送桩器严禁使用桩代替送桩器进展送桩。
6.6 终压力控制：
工程桩桩端的入土深度应参考地质勘察中的地层剖面看是否进入持力层？当桩端进入持力层后再根椐试压桩确定的终压力参数控制终压力值。之后再根据试压桩确定的复压次数、持荷时间和复压累计沉降量控制指标进展持荷和复压。
6.7接桩和砍桩：
当全部工程桩施工完毕地基土开挖后应根据桩顶设计标高对桩顶低于设计标高的桩进展接桩；而对桩顶高于设计标高的桩那么必须按照桩顶设计标高予以砍桩。这里需要强调的是砍桩时必须使用割桩器严禁用大锤横向敲击或强行扳拉截桩。砍、接桩后桩顶标高允许偏向为±50mm。 压桩施工中遇以下情况之一应停顿压桩并及时与设计、监理等有关人员研究处理：
⑴、压桩力突然 由大变小；⑵、 桩头砼剥落破碎；⑶、桩身突然倾斜跑位；⑷、地面明显隆起；⑸、邻桩上浮或位移过大。
6.8在压桩施工中工程监理部应派专人进展跟踪旁站监理。对每根桩的桩就位、接头〔端头板 〕焊接、终压力值、复压次数、持荷时间及每次复压的沉降量进展检查并记录 。另外对桩尖焊接和接头焊接要进展隐蔽验收。 监视施工如实填写每根桩施工记录表格。监理人员每日填写监理日记对施工过程现的不合格项签发?监理工程师单?要求施工按时整改。施工整改后填报?监理工程师回复单?如报送监理部。之后经监理人员检查确认整改合袼后签返?监理工程师回复单?：同意。对需要存证且需向业主或有关说明的事项采用?监理工作联络单?业主及相关。
7.质量通病的防治〔见表2〕
质量通病防治措施一览表 表2
序
质量通病
原因分析
预防措施及处理

1
垂直度大于1％
⑴桩身就位没有控制好垂直度；⑵地表土层构造松散未经压实桩机就位后产生不均匀沉降导致桩身产生偏斜使桩身垂直度＞1％；⑶施压中桩尖遇到障碍物将桩身挤偏。　
第一节桩喂桩就位插入地面时的垂直度用长条水准尺或两台经纬仪随时校正垂直度偏向不得大于桩长的0.5％必要时拔出重插；开工前地表土层要碾压实以防止开工后陷机。土层浅部遇障碍物应挖除。

2
桩身压裂、桩头压碎
⑴桩质量不好存在质量隐患；⑵端头板不平或桩端混凝土与端头结合不不均匀；⑶桩机压力不均匀；⑷地层中遇到障碍物。
⑴吊桩前要忍真检查桩质量不合格桩不准使用；⑵施压时要逐渐加大压力不要猛然加大压力或忽高忽低；⑶当确定桩端遇障碍物时请设计提出处理方案进展处理。

3
桩身突然偏斜、跑位
⑴土层中含有障碍物施压中桩身沿障碍物滑移；⑵桩端遇到软硬土层交界面导致桩身向软土方向偏斜。
⑴对土层中埋藏浅的障碍物可采用机械或人工挖除；对埋藏深的障碍物要设计提出处理方案；⑵当确定桩端遇到软硬土层界面产生桩斜时亦要设计处理。

4
单桩承载力不够
⑴终压力值未到达试压桩要求；⑵桩身已破裂；⑶桩端下为岩脉残积土层厚度大送桩器已送完亦未能到达终压力值。
⑴终压力值一定要到达设计要求并按照试压桩要求复压；⑵当施压中遇孤石将桩身压碎或桩端下为厚度大的岩脉残积土层送桩器已送完而不能到达终压力值时应设计提出处理方案进展处理。
8.验收
8.1桩体质量验收：
—1999和?建筑基桩检测技术?JGJ106-2003中有关质量检验。
:由业主聘请具有基桩检测资质的对桩身进展低应变动力检测试验。　
–3根桩者,其检验数量不得少于1根。
8.2 基桩竖向抗拔承载力检测：

8.3基桩竖向抗压承载力检测:

对于基桩检测中出现的桩身质量有细微缺陷的Ⅱ类桩一般不作处理；对具有细微缺陷的Ⅲ类桩应作补强处理；对具有严重缺陷的Ⅳ类桩〔废桩〕应进展补桩。但当Ⅲ、Ⅳ类桩之和大于抽检桩数的20时宜采用原检测在未检测桩中继续扩大抽检。而对单桩承载力不能满足设计要求的桩应分析原因采取有效措施进展妥善处理。总之对检测结果中出现的所有Ⅱ、Ⅲ、Ⅳ类桩和单桩承载力不能满足设计要求的桩都必须经设计提出处理方案后方可施行。
8．4桩基分项工程验收
本工程的桩基分项工程验收应待到基坑〔槽〕开挖至设计标高后进展。其验收程序如下：
⑴、承包在桩基工程施工及基桩检测全部完成并自检合格的根底上填写?分项工程质量评定表?和?分项工程报验单?报工程监理部。同时还要提交如下开工资料：
a〉 岩土工程勘察、预应力桩施工记录及各项隐蔽工程验收单、桩基施工图、图纸会审纪要、设计变更单、建材报审表、基桩检测等。
b〉 经审批的“静压预应力桩施工组织设计〞及施工中的变更资料。
c〉 施工测量放线图及桩位放线复测资料。
d〉 基〔槽〕或坑底板挖至设计标高的基桩开工平面图及桩顶标高图。
⑵、组织专业监理工程师按照法律、法规、工程建立强迫性、设计和施工合同对承包报送的桩基开工资料进展审查并对桩基工程质量进展开工预验收。其间对存在的质量问题应要求承包进展分析并提交产生质量问题的分析和整改方案及时进展整改。整改完毕经检查合格由总监签返?分项工程报验单?：同意。在此根底上工程工程监理部编写?静压预应力桩桩基分项工程质量评估?。该分项工程质量评估应经工程工程总监和监理技术负责人审核签字。
⑶、在业主方主持下监理方、设计、地勘、检测和质监部门共同参加对桩基分项工程的开工验收。工程工程监理部提供相关监理资料。对验收中提出的问题监理方应要求承包及时进展整改。整改完毕经监理工程师检查桩基工程质量合格由总监编写?静压预应力桩桩基分项工程开工验收?。之后会同参加验收的各方对该开工验收进展审查同意后各方在?静压预应力桩桩基分项工程开工验收?上签字。
9.平安
9.1施工中要严格执行?建筑施工平安法?。
9.2承包应结合工程情况〔如建筑规模、桩机台数、人员组织、用电情况〕建立健全平安保障体系设置专职平安员严格按照平安操作规程施工。
9．2承包在开工前必须对班组全体人员进展平安技术交底建立平安会议制度定进展平安教育。专职平安员要随时进展平安检查针对施工现的不平安问题要及时进展整改做到平安第一、。
9．3承包应定时对施工用电、电器及机械设备进展平安检查做到防患于未然。
10、控制〔合同约定按实结算〕：
10．1 熟悉合同和招理解合同对桩基工程量的计算的约定三方达成共识确定签证和手续。
10．2 施工报验场地土方标高网格图监理复核后三方签字确认。
10．3 施工过程对进退场的桩进展记录〔进退场时间、根数、单桩长度〕；必要时对现场存桩进展核点。
10．4 施工过程中按旁站记录表格记录好配桩长度、入土深度、实测砍、送桩长度并每天与施工核对施工记录并及时签字。
10．5 桩隐蔽前应检查桩上的标注经现场旁站监理人员同意前方可隐蔽未经同意施工擅自隐蔽的在记录备注栏注明并及时和甲方联络施工应检测证明该桩的准确长度否那么不予签证。
10、6 涉及经济的签证要做到三方及时签证。
11、进度控制
11．1 审核施工提交的总进度方案和月进度方案月进度方案应满足总进度方案。
11．2 按进度方案估算每天的压桩量如进度方案滞后总进度方案要求施工调整进度方案和采取措施。
11．3 记录、搜集影响工的原始资料〔不仅限于记录可顺延的情况以便为处理工索赔提供根据。
12、应用表单
12.1工程开工/复工报审表
12.2施工组织设计〔方案〕报审表
12.3分包资质报审表
12.4——————报验申请表
12.5监理工程师单
12.6监理工程师回复单
12.7工程临时延申请表
12.8工程材料/构配件/设备报审表
12.9工程暂停/复工
12.10 监理工作联络单
12.11工程变更单
12.12工程开工报验单
12.13监理日记
12.14工程涉及的其它表单
