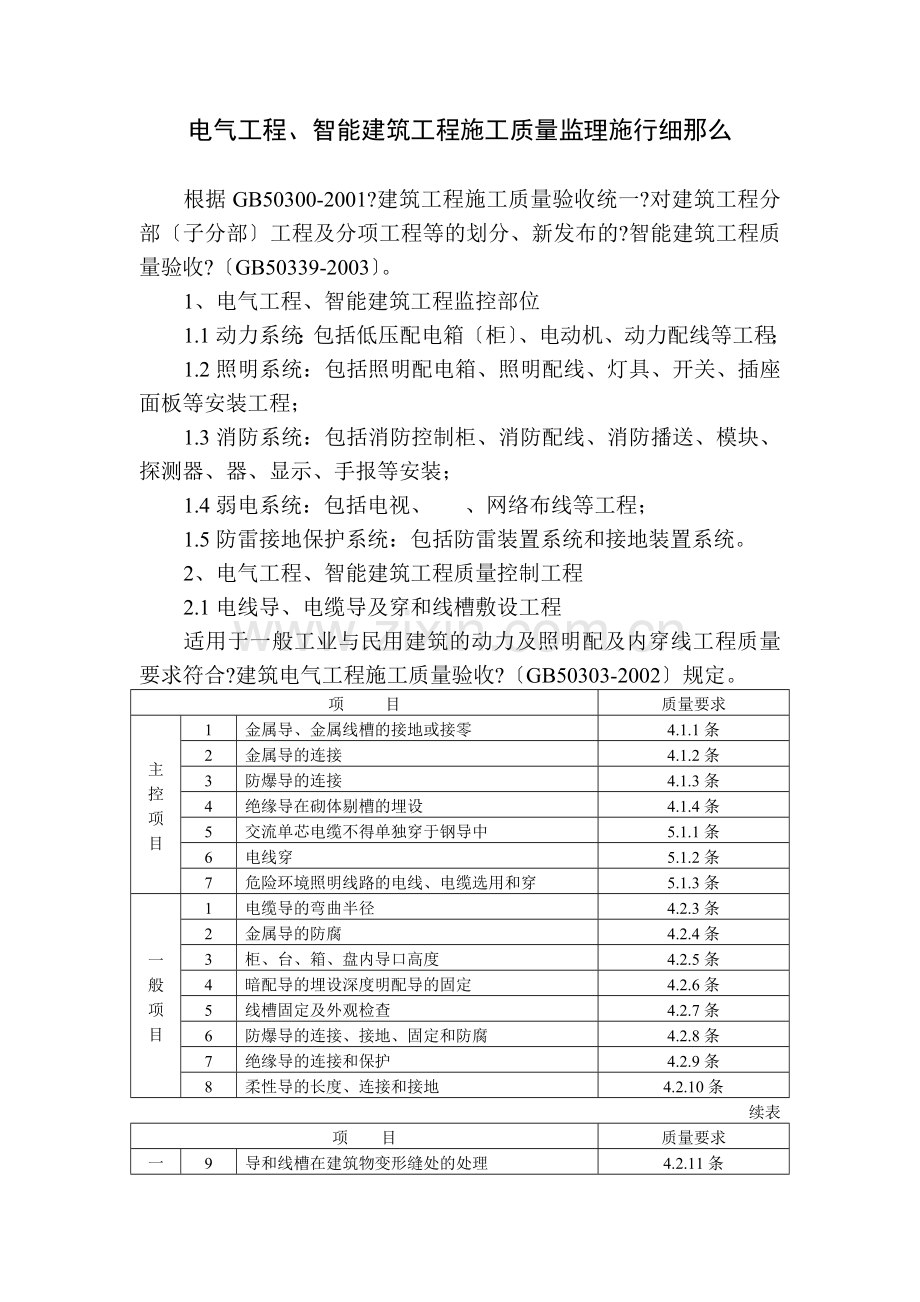

电气工程、智能建筑工程施工质量监理施行细那么

根据GB50300-2001?建筑工程施工质量验收统一?对建筑工程分部〔子分部〕工程及分项工程等的划分、新发布的?智能建筑工程质量验收?〔GB50339-2003〕。
1、电气工程、智能建筑工程监控部位
1.1动力系统：包括低压配电箱〔柜〕、电动机、动力配线等工程；
1.2照明系统：包括照明配电箱、照明配线、灯具、开关、插座面板等安装工程；
1.3消防系统：包括消防控制柜、消防配线、消防播送、模块、探测器、器、显示、手报等安装；
1.4弱电系统：包括电视、 、网络布线等工程；
1.5防雷接地保护系统：包括防雷装置系统和接地装置系统。
2、电气工程、智能建筑工程质量控制工程
2.1电线导、电缆导及穿和线槽敷设工程
适用于一般工业与民用建筑的动力及照明配及内穿线工程质量要求符合?建筑电气工程施工质量验收?〔GB50303-2002〕规定。
项 目
质量要求
主
控
项
目
1
金属导、金属线槽的接地或接零
4.1.1条
2
金属导的连接
4.1.2条
3
防爆导的连接
4.1.3条
4
绝缘导在砌体剔槽的埋设
4.1.4条
5
交流单芯电缆不得单独穿于钢导中
5.1.1条
6
电线穿
5.1.2条
7
危险环境照明线路的电线、电缆选用和穿
5.1.3条
一
般
项
目
1
电缆导的弯曲半径
4.2.3条
2
金属导的防腐
4.2.4条
3
柜、台、箱、盘内导口高度
4.2.5条
4
暗配导的埋设深度明配导的固定
4.2.6条
5
线槽固定及外观检查
4.2.7条
6
防爆导的连接、接地、固定和防腐
4.2.8条
7
绝缘导的连接和保护
4.2.9条
8
柔性导的长度、连接和接地
4.2.10条
续表
项 目
质量要求
一
般
项
目
9
导和线槽在建筑物变形缝处的处理
4.2.11条
10
电线、电缆内清扫和口处理
5.1.3条
11
同一建筑物、构筑物内电线绝缘层颜色的选择
5.2.2条
12
线槽敷线
5.2.3条
2.2成套配电柜、控制柜〔屏、台〕和动力、照明配电箱〔盘〕安装工程
适用于10KV以下成套配电柜〔盘〕及动力开关柜、一般型式的控制器、主控制器、磁力接触器、磁力启动器〔包括按钮〕、自动开关、开关、熔断器、变阻器及电磁铁等安装工程质量要求符合?建筑临时性电气工程施工质量验收?〔GB50303-2002〕的规定。
项 目
质量要求
主
控
项
目
1
金属框架的接地或接零
第6.1.1条
2
手车抽出式柜的推拉和动、静触头检查
第6.1.3条
3
成套配电柜的交接试验
第6.1.4条
4
柜间线路绝缘电阻测试
第6.1.6条
5
二次回路耐压试验
第6.1.7条
6
电击保护和保护导体的截面积
第6.1.2条
7
直流屏试验
第6.1.8条
8
箱〔盘〕内结线及开关动作等
第6.1.9条
一
般
项
目
1
柜间或与根底型钢的连接
第6.2.2条
2
柜间安装互相间接缝、成列盘面偏向检查
第6.2.3条
3
柜检查试验
第6.2.4条
4
柜间配线
第6.2.6条
5
柜与其面板间可动部位的配线
第6.2.7条
6
低压电器组合
第6.2.5条
7
根底型钢安装
允许偏向
不直度〔㎜/m〕
≤1
程度度〔㎜/全长〕
≤5
不平行度〔㎜/全长〕
≤5
8
柜、盘等垂直度允许偏向
≤1.5‰
2.3低压电动机、电加热器及电动执行机构检查接线
适用于机械设备配套的直流电动机、感应电动机及其同电动机的电气检查和接线工程质量要求符合?建筑电气工程施工质量验收?〔GB50303-2002〕的规定。

项 目
质量要求
主控
工程
1
可接近的裸露导体的接地或接零
第7.1.1条
2
绝缘电阻值测试
第7.1.2条
3
100KW以上的电动机直流电阻测试
第7.1.3条
一般
工程
1
设备安装及防水防潮处理检查情况
第7.2.1条
2
电动机抽芯检查前的条件确认
第7.2.2条
3
电动机的抽芯检查
第7.2.3条
4
接线盒内裸露导线的间隔 绝缘防护措施
第7.2.4条
2.4不连续电源安装工程
现行?不连续电源设备?GB7260中明确其功能单元由整流装置、逆变装置、静态开关和蓄电池组四个功能单元组成由制造厂以柜式出厂供货有的组合在一起容量大的分柜供给安装时根本与柜盘安装要求一样质量要求符合?建筑电气工程施工质量验收?〔GB50303-2002〕的规定。
项 目
质量要求
主控
工程
1
核对规格、型和接线检查
第9.1.1条
2
电气交接检试验及调整
第9.1.2条
3
装置间的连线绝缘电阻值测试
第9.1.3条
4
输出端中性线的重复接地
第9.1.4条
一般
工程
1
主回路和控制电线、电缆敷设及连接
第9.2.2条
2
可接近裸露导体的接地或接零
第9.2.3条
3
运行时噪声的检查
第9.2.4条
4
机架组装紧固及程度度、垂直度偏向
≤1.5‰
2.5电器照具及开关、插座、风扇等的安装工程质量要求符合?建筑电气工程施工质量验收?〔GB50303-2002〕规定。
?建筑临时性气工程施工质量验收?〔GB50303-2002〕的规定。
项 目
质量要求
主
控
项
目
1
灯具的固定
9.1.1条
2
花灯吊钩选用、固定及悬吊装置的过载试验
9.1.2条
3
钢吊灯灯杆检查
9.1.3条
4
灯具的绝缘材料耐火检查
9.1.4条
5
灯具的安装高度和使用电压等级
9.1.5条
6
距地高度小于2.4m的灯具可接近裸露导体的接地或接零
9.1.6条
7
交流、直流或不同电压等级在同一场所的插座应有区别
第22.1.1条
8
插座的接线
第22.1.2条
9
特殊情况下的插座安装
第22.1.3条
10
照明开关的选用、开关的位置
第22.1.4条
续表
项 目
质量要求
主控
工程
11
吊扇的安装高度、挂钩选用和吊扇的组装及试运转
第22.1.5条
12
壁扇、底座和防护罩的固定及试运转
第22.1.6条
一般
工程
1
引向每个灯具的导线线芯最小截面积
9.2.1条
2
灯具的外形、灯头及其接线检查
9.2.2条
3
变电所内灯具的安装位置
9.2.3条
4
装有白炽灯泡的吸顶灯具隔热检查
9.2.4条
5
在重要场所的大型灯具的玻璃罩平安措施
9.2.5条
6
投光灯的固定检查
9.2.6条
7
室外壁灯的防水检查
9.2.7条
8
插座安装和外观检查
第22.2.1条
9
照明开关的安装位置、控制顺序和外观检查
第22.2.2条
10
吊扇的吊杆、开关和外表检查
第22.2.3条
11
壁扇和高度及外表检查
第22.2.4条
2.6综合布线系统工程
适用于智能建筑工程中综合布线系统的工程施行及质量控制、系统检测和开工验收。质量要求符合?智能建筑工程质量验收?〔GB50339-2003〕的规定。
项 目
质量要求
主
控
项
目
1
线缆敷设和终接的检测
第9.2.1条
2
电、光缆的架空道直埋敷设的检测
第9.2.2条
3
机柜、机架、配线架安装的检测
第9.2.3条
4
信息插座的安装
第9.2.4条
5
系统监测
第9.3.4条
一
般
项
目
1
缆线终接
第9.2.5条
2
跳线的终接
第9.2.6条
3
机柜、机架、配线架安装
第9.2.7条
4
信息插座的安装
第9.2.8条
5
光缆芯线终端标志
第9.2.9条
6
综合布线系统的计算机理和维护
第9.3.5条
2.7通信网络系统工程
适用于智能建筑工程中安装的通信网络系统及其与公用通信网之间的接口的系统检测和开工验收包括通信系统、卫星数字、电视及有线电视系统、公共播送及紧急播送系统等系统及相关设施质量要求符合?智能建筑工程质量验收?〔GB50339-2003〕的规定。
项 目
质量要求
主
控
项
目
1
通信系统检测要求
第4.2.6条
2
通信系统的接入
第4.2.7条
3
通信系统工程施行、质量控制及系统检测
第4.2.8条
4
卫星、数字电视及有线电视系统的系统检测
第4.2.9条
5
公共播送与紧急播送系统检测
第4.2.10条
2.8火灾自动及消防联动系统
适用于智能建筑工程中的火灾自动及消防联动系统检测和开工验收质量要求符合?智能建筑工程质量验收?〔GB50339-2003〕的规定。
项 目
质量要求
主
控
项
目
1
系统的检测
第7.2.1条
2
系统的性
第7.2.2条 第7.2.12条
3
系统与其他系统联动
第7.2.3条
4
电磁兼容性与防护功能
第7.2.4条
5
火灾控制器的中文显示
第7.2.5条
6
火灾信息的传输、显示及设备响应和运行
第7.2.6条
7
与子系统的接口和通信功能
第7.2.7条
8
火灾探测器设置
第7.2.8条
9
新型消防设施的设置及功能检测
第7.2.9条
10
平安防范系统对火灾的响应及运行等功能检测
第7.2.11条
2.9电源与接地
适用于智能建筑工程中智能化系统电源、防雷及接地系统的系统检测和开工验收质量要求符合?智能建筑工程质量验收?〔GB50339-2003〕的规定。
项 目
质量要求
主
控
项
目
1
智能化系统的电源引接
1.2.1条
2
稳流稳压、不连续电源装置的配置与检测
1.2.2条
3
应急发电机组的配置与检测
1.2.3条
4
蓄电池组及充电设备的配置与检测
1.2.4条
5
主机房及各楼层电源的设置与检测
1.2.5条
6
主机房电源线路的安装质量检测
1.2.6条
7
防雷接地系统的引接
1.3.1条
8
单独接地系统的引接
1.3.2条
9
防过流、过压原件、防电磁干扰屏蔽、防静电接地装置的设置检测
1.3.3条
10
与等电位联结的检测
1.3.4条

续表
项 目
质量要求
一
般
项
目
1
稳流稳压、不连续电源装置的配置与检测
1.2.7条
2
应急发电机组的配置与检测
1.2.8条
3
主机房及各楼层电源的设置与检测
1.2.9条
4
主机房电源线路的安装质量检测
1.2.10条
5
单独接地装置、防过流、过压原件、防电磁干扰屏蔽及防静电接地装置的设置检测
1.3.5条
6
与建筑物等电位联结的检测
1.3.6条
3、电气工程、智能建筑工程监理预控措施
电气安装工程质量的三大因素为设计、施工及材料和设备制造。
智能建筑工程主要在质量控制系统检测和开工验收方面提出要点要求。
3.1电气工程

电气专业监理工程师首先应该熟悉电气安装工程设计图纸及说明书参加图纸会审并做好记录全面理解设计要求和使用要求。
〔1〕设计的组成内容是否符合、；
〔2〕设计说明、工程数量、设备和主要材料是否与施工图相符施工图互相间是否符合一致设计是否有错误和遗漏；
〔3〕室内外设备的布置和线路道路是否符合规定和现场实际；
〔4〕采用新是否指明来源加工非定型是否有足够份数的工厂消费用图纸和其他必要的资料；
〔5〕中是否附有充分而完好的协议如电源协议、外委配合工程协议城建部门批准的线路途径的有关等；
〔6〕结合供电方案熟悉、理解、掌握供配电系统构成及切换系统重要负荷逻辑关系理解相关专业的系统功能及负载情况重要数据应复核。

〔1〕从事建筑电气工程施工企业必须持有内蒙古自治区供电颁发的?供用电工程施工答应证?其资格和才能应与承包工程的规模和技术要求相适应。
〔2〕电气安装工程由总承包分包的工程总包应对工程质量全面负责。分包应按相应质量验收的规定评定所承当的分项、分部工程的质量等级。并将评定结果及资料交总包和监理。
建立直接分包的工程按协议规定执行。
境外企业承包电气安装工程的要核查其资质、业绩材料有效具有承当分项工程的施工资质和才能。
〔3〕从事电气安装工程施工的企业必须有健全的质量保证体系和技术理体系并对安装质量负责施工现场必须具备以下条件：
①施工现场必须明确电气工程负责人对工程质量全面负责并负责施工现场临时用电技术平安制定施工组织、理措施、平安措施。
②施工现场设电气技术人员担任技术负责人熟悉电气安装的施工工艺和技术指标对电气安装施工质量负直接责任。
③施工现场设有专职质量检查人员坚持三检制度如实填写记录资料齐全有效。
④理解施工企业的业绩、信誉、人员素质及构成情况进场后仍需进一步观察理解。

〔1〕采用的设备及器材均应符合现行技术的规定审核出厂证明技术合格证或质量保证书。设备应有铭牌及平安认证。进口设备需经商检部门检验合格。
〔2〕落实设备、器材订货时间、交货条件及附加技术条件。理解、掌握对重要设备的质量控制、检测手段、安装工艺必要时应到消费厂家实地考察。
〔3〕设备、器材的运输、保应符合要求当有特殊要求时并应符合的要求基保限为1年及以下应符合设备及器材保的专门规定。
〔4〕催促承包及时做好设备及器材进场后的检查内容包括：
①包装及封良好无缺损；
②开箱清点并做记录规格应符合设计要求附件、备件应齐全；
③按要求做外观检查需做试验的应由有关部门进展试验；
④的技术应齐全。
〔5〕凡采用新材料、新型制品应有合格的试验及有关部门的技术鉴定。引进设备及拆、改建工程中使用经有关部门批准的旧设备、旧器材应首先满足或符合我国现行中的规定。

〔1〕落实建立、设计、承包电气专业人员的情况、联络方式、联络渠道、明确分工和权限必要时在建立安排下与供电部门建立联络。
〔2〕参加施工组织设计及施工方案的审查重点审查电气安装工程及施工正现场临时用电组织设计；监理工程师除了进展文字审查以外还应与承包的技术人员交谈理解方案的性及可信程度。有针对性地制订监理措施。掌握详细施工方案、质量保证措施。审查相关专业工序安排及衔接、穿插关系和预留部位、预埋件的保障手段和质量措施及成品保护手段。
〔3〕参加审核工程工程施行总进度方案主要审查电气安装工程是否符合总工控制目的的需要是否合理安排了电气安装施工以及施工方案的协调性及合理性。理解工程进度安排劳动力及机具情况。
〔4〕施工现场临时用电组织设计是确保工程施工顺利进展的先决条件。施工用电要求确保平安可靠准确计算施工用电负荷；合理分配负载；正确选用导线截面及开关整定值用电器具经检查合格后准许使用。
〔5〕监理工程师组织土建与电气专业人员进展中间验收电气设备安装前土建施工应具备以下条件：
①屋顶楼板施工完毕不得遗漏；
②室内地面基层施工完毕并在墙上标出地面标高；
③预埋件及预留孔符合所设计要求预埋件结实；
④混凝土根底及构支架到达允许的强度和刚度其坐标位置、标高、外形尺寸应符合设计要求和施工的有关规定。设备支架焊接质量符合要求；
⑤模板、施工设备及杂物去除干净并有足够的安装场地施工道路畅通；
⑥基坑已回填夯实；
⑦土建构造验收时电气施工人员应按内墙程度线、墙面线、按图查对核实预留施工孔洞及预埋路、箱盒。符合要求后将箱盒稳定好。
全部暗装电气工程的路安装完毕并将路扫通查对位置和路是否符合设计要求。
3.2智能建筑工程

〔1〕商业化的软件如操作系统、数据库理系统、应用系统软件、信息平安软件的网软件等应做好使用答应证及使用范围的检查。
〔2〕由系统承包商编制的用户应用软件、用户组态软件及接口软件等应用软件除进展功能测试和系统测试外还应根据需要进展容量、可靠性、平安性、可恢复性、兼容性、自诊断等多项功能测试并保证软件的可维护性。
〔3〕所有自编软件均应提供完好的文档〔包括软件资料、程序构造说明、安装调试说明、使用和维护说明书等〕。

〔1〕保证外观完好无损伤、无瑕疵品种、数量、产地符合要求；
〔2〕设备和软件的质量检查应执行本章第3.2节的规定；
〔3〕依规定程序获得批准使用的新材料和新除符合本条规定外尚应提供主部门规定的相关证明；
〔4〕进口除应符合本规定外尚应提供原产地证明和商检证明配套提供的质量合格证明、检测及安装、使用、维护说明书等资料应为中文文本〔或附中文译文〕。

〔1〕系统安装调试完成后已进展了规定时间的试运行。
〔2〕已提供了相应的技术和工程施行及质量控制记录。
根据合同技术和设计以及规定的检测工程、检测数量和检测制定系统检测方案并经检测机构批准施行。

4、电气安装工程、智能建筑工程施工质量监理要点
施工过程中的监理控制是把好质量的最后一关。监理工程师要坚持每道工序不验收认可不准转入下道工序的原那么。必须熟读设计图纸默记供电方案及关键数据对有关图纸会审记录和设计变更单应及时标注在相应的施工图上。
4.1执行持证上岗制度电气技术理人员、操作人员应有相应的技术职称和有效合格的岗位操作证并登记备案。监理工程师要掌握理解技术素质及流动情况做到心中有效。
4.2落实电气工程施工条件监理工程师要对施工方报来的各项工程及隐蔽工程报验单以施工图纸和及施工工艺要求认真审查。问题、疑点、缺陷应及时处理交代清楚不得遗留到下道工序。
4.3监理工程师要严格执行规章制度做好工程洽商。发生设计、工艺、材料、设备变动都应先工程洽商再施工。各项手续以文字为凭及时填写日志掌握施工动态。
4.4监理工程师要检查监视承包质量保证体系是否健全落实三检〔自检、互检、交接检〕制度三按〔按图纸、按工艺、按〕制度执行情况。
4.5对供电系统、切换系统主要设备的安装调试监理工程师要亲自监视检验掌握详细的技术资料及情况。检查是否满足设计要求和施工验收要求做好记录。
4.6对施工中的新技术、新设备、新艺、新及代用器材施工中必须修改的工艺及方案监理工程师必须对照原设计要求进展审核并获得建立和设计的书面同意及有关业务部门的认可。
4.7监理工程师要定参加工地例会根据需要组织召开专业性协调会议如加工订货划项会、建立直接分包的工程与总承包之间的划项会、专业性较强的分包进场协调会。
4.8在承包质检人员自检合格的根底上对承包报验的部位进展隐蔽工程验收。要及时全面搜集相关技术资料及检验记录。按实际进度及质量情况按填写进度表工程质量应符合有关技术、设计及合同规定的要求。做好中间测试和收尾调试具有完好的技术和开工图资料。
4.9结合供用电条件必要时可协助建立拟定相应的运行规章制度为初送电试运行创造条件顺利地转入工程保修阶段。
4.10电气安装施工与其他专业施工配合及协调监理工程师要在施工全过程中始终催促、检查协调电气专业与其他专业的配合关系明确职责分工加快过程进度保证工程质量降低消耗。

〔1〕催促检查电气工程的箱、盒、卡、套是否齐全完好不合格及时补救、修理。
〔2〕巾壁纸或喷浆前应检查轻体构造上箱、盒、卡和预留孔位置及尺寸发现遗漏及时补救。
〔3〕电气工程师的路、配电箱贴脸面等应安装完毕如与墙面不平或有缺口应及时补救。
〔4〕箱、盒口要规矩平整不允许留大喇叭口应与墙面一致。
〔5〕电气施工人员必须将箱、盒封堵〔用纸或其他物〕保护箱体防止污染掉进异物。

〔1〕催促喷浆人员保护好接线盒、开关盒、插座盒、箱、盒。
〔2〕喷浆后进展照具及面板的安装操作时站位正确保护土建成品防止墙面弄脏碰坏。

〔1〕轴线通过轴线计算出、线、箱、盒的平面位置及互相关系。
〔2〕水下线一般为50线或1m线电气器具以此位置定位。
〔3〕墙面线抹灰前土建冲筋确定墙面电气施工应以此调整各种盒及箱位置。
〔4〕吊顶下皮线精装修时吊顶下皮线是调整安装嵌入式灯具及拉线开关接线盒位置的基准。
〔5〕隔墙线及门中线以此为据确定灯具、开关的位置。
5、电气安装工程、智能建筑工程常见质量通病
5.1材质与试验检查方面

〔1〕缺说明书及足以证明材质性能的出厂合格证；
〔2〕缺设备进场后使用前的型、规格、外观检查及按规定工程的试验记录；
〔3〕材料、设备未按和设计规定适用的场所使用；
〔4〕出厂合格证、材质证明手续不符合要求。

〔1〕设备安装后缺按设计规定的工程要求进展的〔系统〕试验调试及运转记录；
〔2〕试验、调试是由非主部门认定的试验提供；
〔3〕动力、照明等分项工程未按层、段、区系统调试甚至甩项、无记录；
〔4〕工程交接验收资料和不全。

〔1〕未按系统分主子线、分支线进展层、段、区绝缘电阻测试或阻抗值不符合要求；
〔2〕电气设备和防雷设施的接地装置及设计有要求的接地电阻测试是由非主部门认定的试验提供。

5.2路敷设通病

〔1〕敷设于多尘及潮湿场所的电线路口及子连接处未做防潮封处理；
〔2〕电线路穿过建筑物变形缝时或经过建筑物根底时未做补偿未加保护；
〔3〕路弯曲处有折皱、凹穴及裂缝等现象；弯扁度大于外径的10；弯曲半径大于规定值；
〔4〕路超过规定长度上限值时未加接线盒及补偿装置；
〔5〕进入箱、盒的排长短不一排列不齐或不到位；
〔6〕明配路不平不直排列不齐固定点不符合规定油漆污染；
〔7〕路与煤气、热力、蒸汽等路平行或穿插敷设间距不符合要求时未采取相应隔离措施；
〔8〕暗敷设位置不当不能保证足够保护层或保护未用高标水泥砂浆。

〔1〕内有铁屑毛刺口不齐、不平不光滑；
〔2〕未按规定进展除锈防腐；
〔3〕连接不符合要求；
〔4〕与设备连接使用金属软引入设备时未用接头、未做保护地线等；
〔5〕配与箱盒连接不焊跨接地线或焊接长度不够。

〔1〕材不符合要求；
〔2〕路不顺直不结实在能进入吊顶内有拦腰、绊脚；
〔3〕对不能进入吊顶内的灯头盒或接线盒深化顶棚太远或盒口反向；
〔4〕吊顶内有明露导线接线盒缺盖；
〔5〕钢敷设不符合要求。
5.3配线工程通病

〔1〕导线规格、型、质量不符合设计要求或规定；
〔2〕先穿线后配或边敷设边穿线；
〔3〕穿线前未扫、或扫除不净、内有杂物；
〔4〕先穿线后装护口；
〔5〕湿作业未完成提早穿线而无防水防潮措施；
〔6〕垂直向上口穿线后未做封堵处理；
〔7〕内导线总截面积〔包括外护层〕超过内总截面积40；
〔8〕垂直导线超长时未加固定卡子；
〔9〕同一路导线未穿入同一内导线在内有接头。

〔1〕铜线连接未刷锡；
〔2〕连接收、接线端子压膜的规格不符连接不结实、松动、脱落、顶丝压接前有断股、伤芯现象；
〔3〕包缠绝缘带不匀不严未到达原有绝缘强度；
〔4〕机螺丝压接头时未用弹簧垫圈；
〔5〕剥皮损伤线芯削线过长露线芯；
〔6〕导线接头不在接线盒上〔分线盒〕内；
〔7〕导线穿配电箱金属孔无保护。
5.4配电箱、盘质量通病

〔1〕不是经认可的专业厂消费的；
〔2〕加工粗糙、质量不符合要求；
〔3〕金属箱盒不先做防锈防腐处理；
〔4〕用电焊、气焊开孔不是一一孔；
〔5〕木箱、盘劈裂不按规定防腐无通气孔容量30A以上的木制盘面未加装镀锌铁皮；
〔6〕油漆未两面油漆不美观。
4.2箱盒装置不符合设计要求：
〔1〕位置=标高不符合设计要求或规定；
〔2〕固定不牢受力不均箱盒与墙面不平正；
〔3〕箱、盒口抹灰甩槎不规整、不修抹盖板盖不严；
〔4〕箱后墙面抹灰无措施空裂、脱落；
〔5〕预埋箱盒稳装不牢不正、不平墙、偏移、深凹入墙；
〔6〕消火栓箱内信线无接线盒或在箱后不便检修；
〔7〕壁柜内配电盘无防火隔热措施箱盘及金属支架无接地或无专用接地点；对装有电器的可开启箱门未做跨地线；
〔8〕箱内配线有接头盘内二次线用铝线；盘后配线未绑扎或不整齐；
〔9〕工作零线与保护零线混用未调零线端子板且线径不符合要求；
〔10〕盘内闸具未标明回路名称。
5.5灯具安装通病

〔1〕楼板预埋灯们不在室中心；
〔2〕有条格分块的吊顶灯具、吊扇未按格块分均匀；
〔3〕多组灯具不成行、不成列横不平、竖不直；
〔4〕吊灯、吊扇不垂直不平正双链吊不垂直、不平行；
〔5〕灯具触碰其他构筑物对地间隔 不符合要求。

〔1〕安装不牢、不平整、灯不居中；
〔2〕木台粗糙刷油质量不好；
〔3〕塑料台强度不够。

〔1〕灯具超过3kg未预埋构件；
〔2〕超过3kg的或非定型大型的灯具埋件无构造验算软线吊灯限于1kg无防玻璃罩下落伤人措施；
〔3〕一般灯具使用木楔或粘接法固定不可靠；
〔4〕吊顶、固定灯具无专设框架或未与主龙骨连接；
〔5〕未使用镀锌螺丝导线穿过金属孔无保护灯头相线反接。

〔1〕灯具离地面低于2.4m时金属外壳未做接地〔接零〕；
〔2〕进入吊顶内照明灯具金属外壳未做接地〔接零〕。

〔1〕吊线两端不打扣或有扣不起作用吊线长度不符合要求；
〔2〕自在器吊灯未套塑料其灯头形式和距地高度不符合要求；
〔3〕软线端头不盘卷不刷锡砸扁电源线连接不当有编织层导线未做绝缘台。

5.7插座安装通病

5.8防雷与接地通病

〔1〕埋设深度小于0.6m位置、组数不符合设计要求；
〔2〕接地体、接地线焊接倍数不够焊接质量不好未做防腐材质不符合要求。

〔1〕避雷网〔针〕保护角不够安装位置不当；接闪器与撑杆采用焊接未用卡子固定；
〔2〕避雷线支点间距不当遇沉降、变形缝未做补偿处理未用镀锌钢材；
〔3〕避雷线连接时焊接质量不好焊接倍数不够只焊单面防锈防腐不当；
〔4〕避雷线弯曲半径不符合规定直线段不顺直引下埋线不做断接卡子或位置不当保护不当；
〔5〕与屋面突出金属构筑物未连接或金属构造本身非焊接未单引避雷或跨焊连接处理；
〔6〕利用构造主筋作引下线时只用单筋或非对双根角筋且中途位置变换焊接质量不好或不焊构造上露出引上线截面不符合规定；
〔7〕节日灯、彩灯沿避埋线平行敷设不符合平安要求；
〔8〕地面以上人触及部位避雷线防护措施不当；
〔9〕在已有避雷装置保护角范围外的建筑物未设避雷系统；
〔10〕高层建筑、缺防雷击及防侧击措施或不按规定施工。

〔1〕接地〔零〕螺丝未加弹簧垫圈；
〔2〕工作零线与保护零线混接；
〔3〕由于绝缘损坏而可能带电的电气装置其非常带电的金属部未做接地保护；
〔4〕金属灯具距地2.4m以下时未接地；
〔5〕地〔零〕线采取串连接法〔特别是电气装置不单独接地时〕；
〔6〕中性点直接接地供电系统、工作零线兼做保护零线时其零线小于规定值。
5.9与其他专业的配合不协调的通病

6、电气安装工程、智能建筑工程验收时应提交的资料
6.1电动机

6.2配电盘、成套柜及二次回路结线

6.3蓄电池

6.4低压电器

6.5配线工程

6.6电气照明

6.7接地装置

6.8智能建筑工程
