混凝土工程施工技术交底1.doc

施工技术交底记录 湘质监统编施2002-11

工程名称:长沙恒大华府31#工程 施工：中建五第三建立 编：
工程技术负责人：李琳
工程专业施工员：黄强
工程专业质量检查员： 李其林
专业班组长：蒋国锋
交底时间： 年 月 日
交底：工程

混凝土技术交底
施工班组承受人签字：

施工技术交底人签字：
注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。

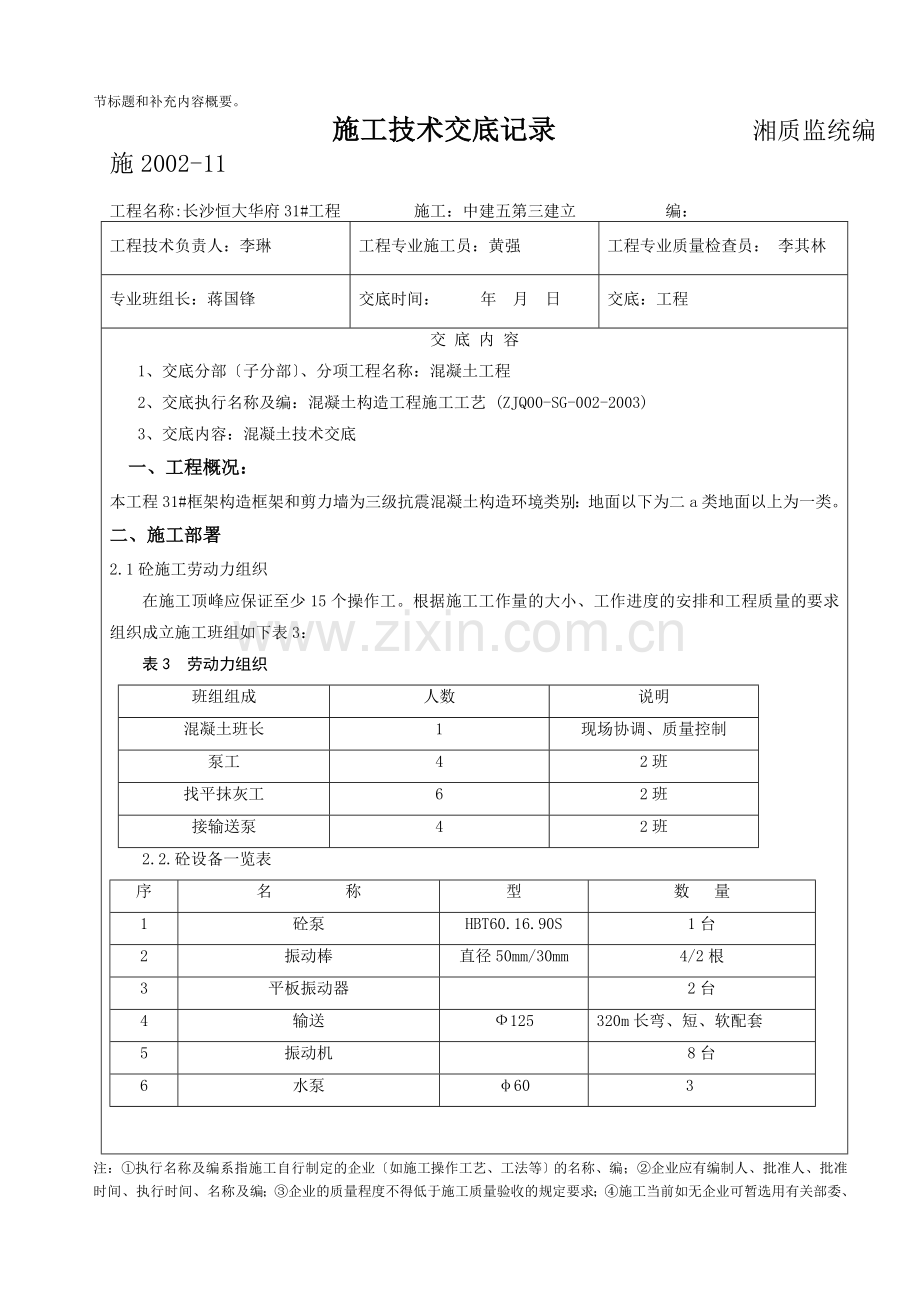

施工技术交底记录 湘质监统编施2002-11

工程名称:长沙恒大华府31#工程 施工：中建五第三建立 编：
工程技术负责人：李琳
工程专业施工员：黄强
工程专业质量检查员： 李其林
专业班组长：蒋国锋
交底时间： 年 月 日
交底：工程
交 底 内 容
1、交底分部〔子分部〕、分项工程名称：混凝土工程
2、交底执行名称及编：混凝土构造工程施工工艺 (ZJQ00-SG-002-2003)
3、交底内容：混凝土技术交底
一、工程概况：
本工程31#框架构造框架和剪力墙为三级抗震混凝土构造环境类别：地面以下为二a类地面以上为一类。
二、施工部署
2.1砼施工劳动力组织
在施工顶峰应保证至少15个操作工。根据施工工作量的大小、工作进度的安排和工程质量的要求组织成立施工班组如下表3：
表3 劳动力组织
班组组成
人数
说明
混凝土班长
1
现场协调、质量控制
泵工
4
2班
找平抹灰工
6
2班
接输送泵
4
2班
2.2.砼设备一览表
序
名 称
型
数 量
1
砼泵
HBT60.16.90S
1台
2
振动棒
直径50mm/30mm
4/2根
3
平板振动器

2台
4
输送
Ф125
320m长弯、短、软配套
5
振动机

8台
6
水泵
φ60
3

注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
施工技术交底记录 湘质监统编施2002-11
工程名称:长沙恒大华府31#工程 施工：中建五第三建立 编：
工程技术负责人：李琳
工程专业施工员：黄强
工程专业质量检查员： 李其林
专业班组长：蒋国锋
交底时间： 年 月 日
交底：工程
三 施工准备：
3.1材料
3.1.1 砼均采用商品砼、砼运输罐车供给到施工现场。柱子、剪力墙和楼梯等砼量小且在塔吊覆盖范围内的构件采用塔吊吊运入模外其他均采用固定式砼输送泵泵送入模。砼振捣采用插入式振动棒振捣平板砼用插入式和平板振动器振捣。
3.1.2外加剂：地下室部采用UEA无收缩膨胀砼。
3.2作业条件
3.2.1浇筑砼层段的模板预埋件及线等全部安装完毕经历收合格自检、互检符合要求钢筋验收并办完隐蔽验收手续并浇筑答应证。
3.2.2机械设备运转正常振捣器、振捣棒经检验试运转合格数量满足正常操作需要且有一定量的备用〔振捣棒备用不少于4根〕斗车检修好并备有易损配件。需几个班连续作业时劳动力人员已落实。
3.2.3水泥、砂、石及外加剂等经检验符合有关要求储藏够用以免停工待料。〔每次砼浇筑前应在浇筑上注明各种材料用量〕
3.2.4砼工长组织操作人员承受施工员的作业指导书或施工技术交底,浇筑标高已经明确。
3.2.5 找平、掏砼的必要工具、用具如细线、铝合金刮尺、抹子、灰桶、铁耙掏筒〔梁口处掏砼用〕备好以及帆布口袋〔作串筒用〕。
3.2.6 钢筋、模板等值班队员到位。
3.2.7 墙、柱、砼浇筑前脚部用快硬砂浆封堵严实。
3.3输送的配设及布置
输送最长配置320m〔根据楼层改变竖不撤除〕并配置相应数量弯、短及末端带5m长软浇筑楼层砼时输送从楼板内穿出楼层布支设专用铁凳或搭设三角架制止直接搁设在钢筋上。
四、操作工艺：
4.1施工准备
应将模板上垃圾废料等杂物及钢筋上的油污去除干净并检查钢筋的水泥砂浆垫块是否垫好钢筋卡子是否到位平板、梁及柱内洒水潮湿但不得有积水并工序交接手续。
注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
施工技术交底记录 湘质监统编施2002-11
工程名称:长沙恒大华府31#工程 施工：中建五第三建立 编：
工程技术负责人：李琳
工程专业施工员：黄强
工程专业质量检查员： 李其林
专业班组长：蒋国锋
交底时间： 年 月 日
交底：工程
4.2砼运输
4.2.1运输方式：楼板核心筒砼采用泵送柱子砼泵送至塔吊吊运范围内再通过吊运入模。因砼梁柱强度有不一致浇筑时梁柱接头砼塔吊吊运至浇筑点,或采用泵送。
4.2.2泵送考前须知
泵送作业前应做好一切准备工作认真检查泵送机具是否运转正常路布置和固定是否符合规定并且要落实砼配制情况开机时先用水潮湿道水装入专用灰盆内用于操作过程中拆下的道清洗用再用砂浆光滑道输送至楼面的砂浆应装在专用的灰盆内由人工用铁铲在该浇筑前进长度范围内均匀撒开不得堆积在一起以免影响构件强度。
① 光滑道后缓慢压送和检查接头有否漏浆一切正常后再转入正常泵送。
②泵送过程中料斗内砼面应保持在上口20cm以上以防止砼供给不及时吸入空气而堵。
③当泵工接到停泵信息后立即停机使料斗处于满料状态。
④如出现泵送困难压力升高路振动等情况先放慢泵送速度查明原因如效果不大应立即停机检查遇特殊情况须停泵时停歇时间不得超过15min超过时每15min打一个循环同时为防止料斗里砼石子沉淀应随时慢速搅拌。如停歇超过1h应将中砼全部压送出去并清洗路。压送困难时立即拆拆下的内砼应倾泻于小灰盆内并转运到工长指定的地点制止将内砼随意倾泻落到楼面上影响构造强度及现场文明施工。同时楼面上的砼改由塔吊吊运放慢速度继续浇筑确保不出现冷缝。
⑤浇灌完毕要冲洗输送泵和输送清洗时应估计内剩余砼量〔每100米内砼1.13m3〕以防浪费或缺乏带来系列增补的费事。
⑥输送泵周围剩余砼要及时回收或去除到指定地方制止在泵周围堆放。
4.3砼浇筑与振捣的一般要求
4.3.1施工缝的留设及要求
1） 垂直施工缝的留设：原那么上平台梁板不留设施工缝特殊情况必要留设时留设在次梁跨中1/3范围内用目钢丝网隔开且要求与轴线平行。
2） 程度施工缝的留设

注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
施工技术交底记录 湘质监统编施2002-11
工程名称:长沙恒大华府31#工程 施工：中建五第三建立 编：
工程技术负责人：李琳
工程专业施工员：黄强
工程专业质量检查员： 李其林
专业班组长：蒋国锋
交底时间： 年 月 日
交底：工程
墙、柱在梁底或板底以上2-3cm处留置一道程度施工逢。核心筒上梁口事先用木条及钢丝网隔开〔木工负责〕对流入该区域内的砼由砼工在初凝前及时掏出来。
4.3.2浇筑砼在一施工段内应连续进展,如必须间歇,其间歇时间应尽量缩短,并应在前层砼凝结之前,将次层砼浇筑完毕,超过2h以上时,必须设置临时施工缝。
4.3.3〔临时〕施工缝处理：施工缝处必须待已浇筑砼的抗压强度不小于1.2MPa时〔即12h后〕才允许继续浇筑在继续浇筑砼前施工缝外表应凿毛剔除浮动石子并用水冲洗干净后先浇一层同配比的水泥砂浆然后继续浇筑砼应细致操作振实使新旧砼严结合。
4.3.4使用插入式振捣器应快插慢拔插点要均匀排列逐点挪动顺利进展不得遗漏做到均匀振实每一振点的延续时间以外表呈现浮浆为度振捣棒挪动间距控制在40厘米以内〔空心楼板每间隔均需振捣〕振捣上一层时应插入下层5cm以消除两层间的接缝平板振捣器的挪动间距应能保证振动器的平板覆盖已振实部边缘。
4.3.5浇筑砼时应派木工、钢筋工等人值班观察模板、钢筋、预留孔洞、预埋件和插筋等有无挪动、变形和堵塞情况发现问题及时整改并应在已浇筑的砼凝结前修正完好。
4.4核心筒砼浇筑
墙体浇筑砼前在底部接搓处先浇筑5cm厚与墙体砼成份一样的水泥、砂浆或减石子砼并用铁锹均匀入模。假设采用泵送砂浆入模时开场一段内间隔 的砂浆废除不用直至砂浆稠度适宜、色彩均匀不露砂为宜〔柱脚砂浆同〕。砼采用程度分层浇筑每层浇筑厚度为50cm内每小时浇筑量应在8m3以上。因裙楼以下墙高度超过3m为保证砼下落不离析在输送前端挂2m长帆布袋伸入墙体内〔临时改塔吊吊运时亦须挂设〕门洞口或预留洞口浇筑时对称下料高差不超过50cm且要求从两侧同时振捣防止洞口变形在浇筑过程中注意暗柱部位浇筑时振捣棒软必须拿紧笔直下振防止棒被钢筋卡住。砼浇筑完毕将钢筋上的砼、砂浆及时去除干净流入梁口内的掏出来能回收使用的尽量使用并振捣实否那么搜集到楼下指定点。并将上口甩出的钢筋加以整理用木抹子按预定标高线将外表找平压实并嵌入适量洗净的粒径3cm左右的石子埋入深度2/3。
4.5框架柱砼浇筑
浇筑前应先铺5—10cm厚与砼配合比一样的减半石子砼或砂浆〔砂浆或减半石砼事先泵送在灰盆内其质量要求与墙体同并且砂浆下放后两个小时内必须浇筑砼以防出现冷缝。
注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
施工技术交底记录 湘质监统编施2002-11
工程名称:长沙恒大华府31#工程 施工：中建五第三建立 编：
工程技术负责人：李琳
工程专业施工员：黄强
工程专业质量检查员： 李其林
专业班组长：蒋国锋
交底时间： 年 月 日
交底：工程
框架柱砼采用塔吊吊运高度超过3m时,灰斗下挂帆布袋入模。
砼入模前先将振捣棒插入柱底根部使其振动再灌入砼。应分层浇灌振捣每层厚度不超过50cm边下料边振捣连续作业浇灌至箍筋绑扎位置振动时应加强角部砼的振动实但振捣棒不得触动钢筋和预埋件假设柱与梁板整体浇筑时应在柱浇筑完毕后停歇1-1.5h使其初步沉实再继续浇筑浇筑完毕后应随时将伸出的钢筋校正到位并在其外表嵌入适量洗净的粒径3cm左右的石子埋入深度2/3。
4.6梁板砼浇筑
4.6.1梁板砼同时浇筑浇筑方向由一端开场用“赶浆法〞即先浇筑梁根据梁高分层浇筑成阶梯形当到达板底位置时再与板的砼一起浇筑随着阶梯形不断延长梁板砼浇筑连续向前推进。
4.6.2梁柱节点钢筋较时改为φ30小直径振捣棒振捣。
4.6.3浇筑板的虚铺厚度应略大于板厚用平板振捣器垂直浇筑方向来回振捣振捣完毕后用长木抹子抹平待砼外表收水后初凝前应进展二次搓平、压水光第二次搓毛前对高差10cm的侧模应由泥工负责撤除并负责拉线修直、修正。浇筑板砼时不允许用振捣棒铺摊砼必须人工用铁钯铺摊砼且要勤〔堆积高度必须控制在50cm内〕以防在输送出料口堆积过高超重将平台模板压垮或变形并引起堵。为确保楼面砼外表平整在砼浇筑前于框架柱筋上或梁筋上焊接φ12钢筋操好标高线高于楼面10cm用红油漆标注〕找平时应以此标高线为准拉线用2米长刮杆找平高强薄壁空心平台砼用φ30振捣棒振捣要求顺方向挪动间隔 50cm内每之间必须振捣。
每次浇注完砼应及时将下层楼地面流淌及掉落的砂浆、砼及时回收使用并用水将楼面冲洗干净。
4.6.4砼浇筑平面流向：
为减小拆频率输送前端接软以便布料但每次浇筑前进长度控制在4米内以满足连续浇筑要求。
4.6.5 不同等级砼的浇筑：
为确保柱接头强度先用塔吊吊运浇筑完毕该区域内的砼再泵送梁板砼施工过程中注意柱头砼浇筑不能过于超前以免出现冷缝或采用泵送。　
4.7楼梯砼浇筑
楼梯段砼自下而上浇筑,先振实底板砼,到达踏步位置时再与踏步一起浇捣,不断连续向上推进,并随时用木抹子将踏步上外表抹平掉在侧模上砼清理干净。
注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
施工技术交底记录 湘质监统编施2002-11
工程名称:长沙恒大华府31#工程 施工：中建五第三建立 编：
工程技术负责人：李琳
工程专业施工员：黄强
工程专业质量检查员： 李其林
专业班组长：蒋国锋
交底时间： 年 月 日
交底：工程
施工中应注意:制止将输送对着楼梯段直接输送砼,应改为人工铲送。
施工缝：楼梯的施工缝留置在楼梯跨度三分之一的部位。
4.8砼的养护
4.8.1竖向构件(包括柱、剪力墙)待模板撤除后由专人先冲洗干净后再挂事先浸泡透的湿麻袋布〔低于梁底以下5cm位置〕要求用12＃铁丝串联包裹严实并每天浇水保持外表潮湿且不少于7天。
4.8.2程度构件养护
砼浇筑完8-12小时内应开场浇水养护〔视天气而定外表开场泛白时养护〕浇水时用大塑料桶装好采用勺泼水或花洒喷水养护。浇水次数以保持砼外表潮湿状态为宜养护时间不少于7昼制止用胶水直接往楼面浇水以免浇水过剩到处往下流形成“水帘〞。
4.8.3为确保砼养护到达要求要求砼工长安排作业队设专人养护并由质安部监视执行。
4.8.4其它
砼工长应按要求填写砼施工记录及养护单试验员按质保方案要求结合实际情况做好试块并按规定送检。
4.9砼拆模
4.9.1侧模应在砼强度能保证其外表及棱角不因拆模而受损坏并经消费经理签字前方可撤除。
4.9.2承重的板模及梁底模
由木工工长填写拆模申请单经技术负责人批准方可撤除。
4.10商品砼的使用：
在现场搅拌站未建成之前采用商品砼现场施工员应严格控制砼塌落度、出厂时间、到现场时间及使用时间确保砼自搅拌至浇筑完毕控制在3h内同时必须注意送货单上的砼强度等级假设有改动必须与搅拌站核实并在施工日记中记录浇筑部位作好试块便于追溯。
五、质量
1、主控工程
(1) 构造混凝土的强度等级必须符合设计要求。用于检查构造构件混凝土强度的试件应在混凝土的浇筑地点随机抽取。
(2) 对有抗渗要求的混凝土构造其混凝土试件应在浇筑地点随机取样。同一工程、同一配合比
注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。

施工技术交底记录 湘质监统编施2002-11
工程名称:长沙恒大华府31#工程 施工：中建五第三建立 编：
工程技术负责人：李琳
工程专业施工员：黄强
工程专业质量检查员： 李其林
专业班组长：蒋国锋
交底时间： 年 月 日
交底：工程
的混凝土取样不应少于一次留置组数可根据实际需要确定。
(3) 混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。
六、成品保护
1、要保证钢筋和垫块的位置正确,不得已时须铺架板。
2、混凝土浇筑时,严禁乱扳柱筋或在钢筋上乱踩,振捣混凝土时应注意不得碰撞预埋件和插筋,钢筋踩弯或脱扣者及弯钩朝上应及时调直补好严禁露筋或弯钩朝天现象。
3、散落在外表上的混凝土或砂浆应及时清理干净确保混凝土面整洁。
4、混凝土在浇筑过程中或初凝前遇到下雨时应立即用彩条布覆盖雨停后在混凝土初凝前应在其外表增设同配比水泥砂浆重新找平、搓毛。
七、平安措施
1、所有进入施工现场的操作人员必须戴好平安帽系好平安带。
2、输送在堵塞抢修过程中,操作人员应注意接头处砂浆或混凝土飞溅伤人。
3、混凝土工应穿戴绝缘雨鞋、手套操作以防止电线磨破漏电造成触电事故。
4、间施工必须有足够的照明条件。
5、应严格遵守有关平安操作的其它规定。
