静压桩监理实施细则1.doc

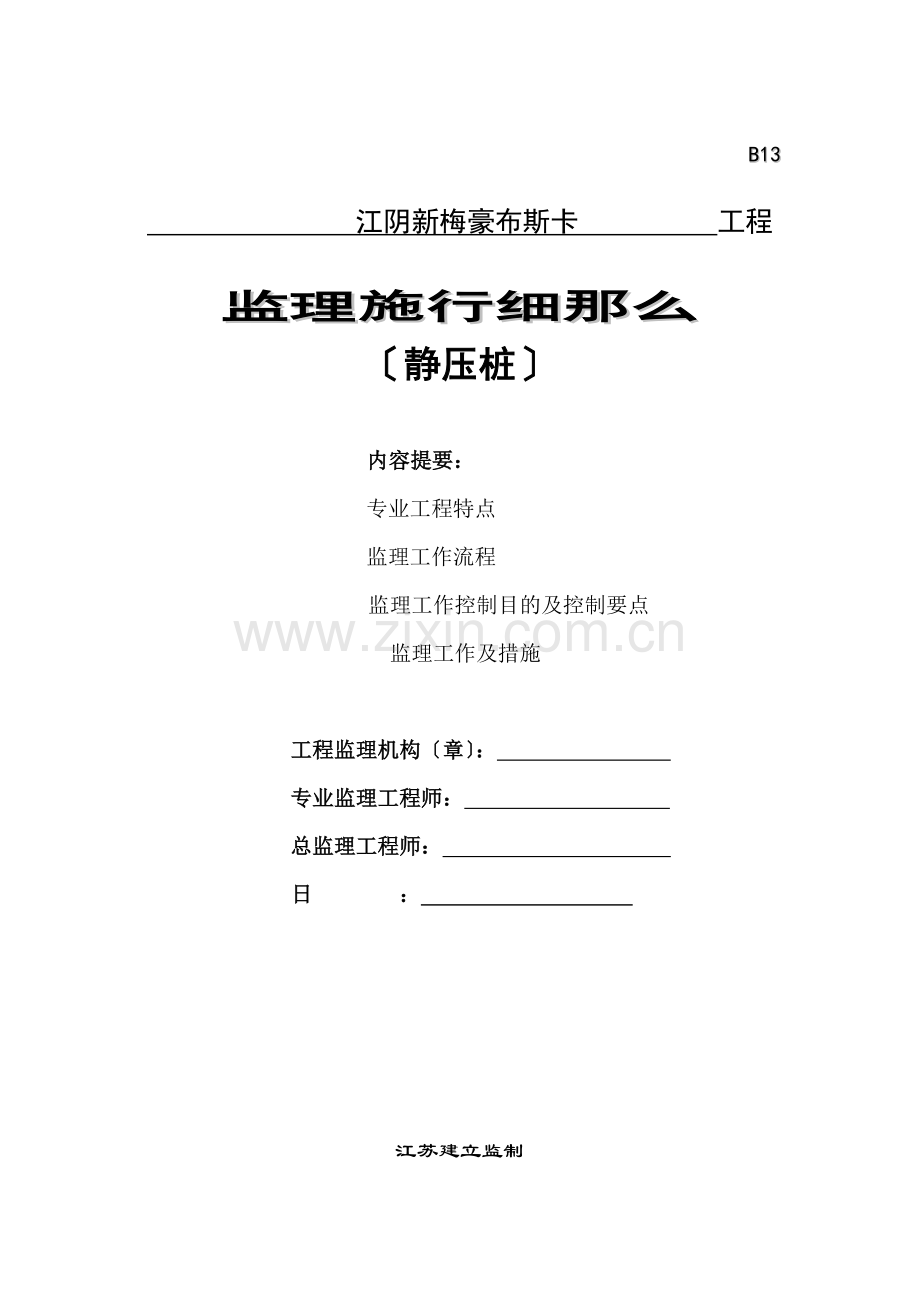

B13
　　　　　 江阴新梅豪布斯卡　 　　工程
监理施行细那么
〔静压桩〕

内容提要：
专业工程特点
监理工作流程
监理工作控制目的及控制要点
监理工作及措施

工程监理机构〔章〕：　　　　　　　　
专业监理工程师：
总监理工程师：　　　　　 　　 　 　
日 ：　　　　　　 　 　　

江苏建立监制

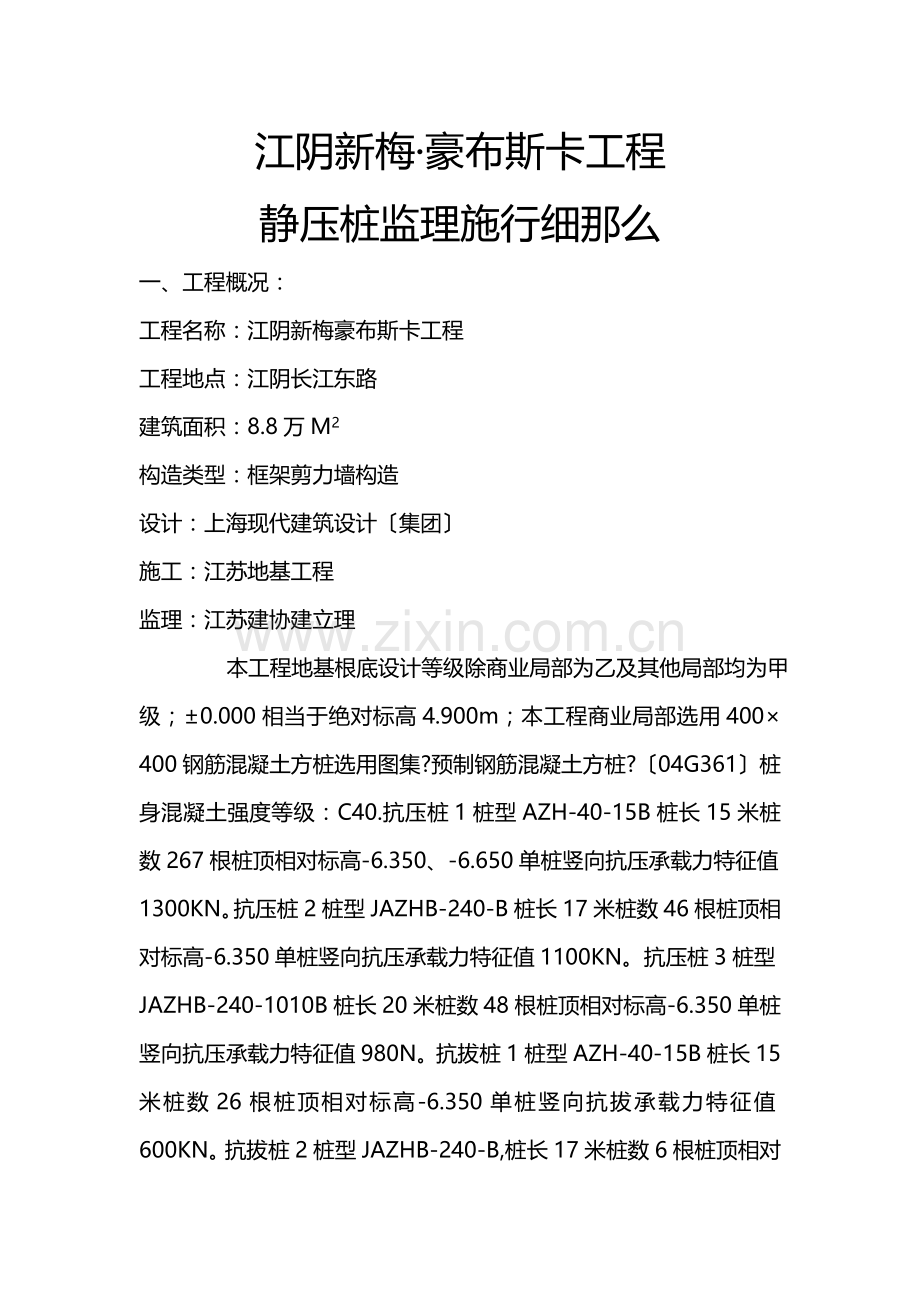

江阴新梅·豪布斯卡工程
静压桩监理施行细那么
一、工程概况：
工程名称：江阴新梅豪布斯卡工程
工程地点：江阴长江东路
建筑面积：8.8万M2
构造类型：框架剪力墙构造
设计：上海现代建筑设计〔集团〕
施工：江苏地基工程
监理：江苏建协建立理
本工程地基根底设计等级除商业局部为乙及其他局部均为甲级；±0.000相当于绝对标高4.900m；本工程商业局部选用400×400钢筋混凝土方桩选用图集?预制钢筋混凝土方桩?〔04G361〕桩身混凝土强度等级：C40.抗压桩1桩型AZH-40-15B桩长15米桩数267根桩顶相对标高-6.350、-6.650单桩竖向抗压承载力特征值1300KN。抗压桩2桩型JAZHB-240-B桩长17米桩数46根桩顶相对标高-6.350单桩竖向抗压承载力特征值1100KN。抗压桩3桩型JAZHB-240-1010B桩长20米桩数48根桩顶相对标高-6.350单桩竖向抗压承载力特征值980N。抗拔桩1桩型AZH-40-15B桩长15米桩数26根桩顶相对标高-6.350单桩竖向抗拔承载力特征值600KN。抗拔桩2桩型JAZHB-240-B,桩长17米桩数6根桩顶相对标高-6.350单桩竖向抗拔承载力特征值450KN。抗拔桩桩型3JAZHB-24001010B桩长20米桩数10根桩顶相对标高-6.350单桩竖向承载力特征值380KN。抗压试桩1桩型JAZHB-240-1011B桩长21米桩数2根单桩竖向抗压承载力特征值1300KN试桩加荷量2600KN。抗压试桩2桩型JAZHB-240-1112B桩长23米桩数1根单桩竖向抗压承载力特征值1100KN试桩加荷量2200KN。抗拔试桩桩型JAZHB-240-1313B,桩长26米桩数1根试桩加荷量760KN。
本工程地下室局部选用400×400钢筋混凝土方桩选用图集?预制钢筋混凝土方桩?〔04G361〕桩身混凝土强度等级：C40。抗拔桩桩型AZH-40-15.5BG桩长15.5米桩数91根桩顶相对标高-6.350单桩竖向抗压承载力特征值1300KN单桩竖向抗拔承载力特征值600KN。试桩桩型AZH-40-1111BG桩长22米桩数3根桩顶相对标高-0.350单桩竖向抗压承载力特征值1300KN单桩竖向抗拔承载力600KN试桩加荷量1200KN。
施工中考前须知桩施工过程中应防止挤土影响局部桩位较处注意桩施工顺序假如有隆起应复打至设计标高。压桩时应严格记录每根桩在不同土层的压力试桩检测如有变化应及时勘察设计人员对桩数和桩位作出调整。每根桩在沉桩完成后须检测桩顶标高并做好记录待基坑开挖后进展桩顶标高复测。
一、监理根据：
1．设计以及施工合同;
2．监理合同;
3．JGJ106-2003?建筑桩基检测技术?;
4．GB50202-2002?建筑地基根底工程施工质量验收?;
5．GB50007-2002?建筑地基根底设计?；
6．04G361?与之钢筋混凝土方桩?。
二、材料要求：
1．施工前应对成品桩做成外观及强度检验。外观：无蜂窝、露筋、裂缝、色感均匀、桩顶外无空隙；强度：砼预制桩到达设计强度的70方可起吊〔吊点应符合吊弯矩最小的原那么〕到达100才能运输。
2．运到现场的桩堆放层数不宜超过三层。
三、场地准备
1．“三通一平〞和清理地上、地下的障碍物。
2．施工现场场地要能满足运桩车辆及打桩机械的行走。
四、桩位定位
1．放线时建筑物控制点需经过监理及业主确认前方可作为放线根据、控制轴线及桩位点需经监理复核同意前方可作为施工根据。
2．每条桩位轴线应做好标记且离桩位置有一定间隔 以防拢动。桩位控制与设计图纸误差在1cm之内。
3．在横向及纵向轴线分别布设轴线控制点每条轴线不少于4点便于从不同基准点复检控制桩位。
五、打桩
1．打桩顺序：对于集桩群自中间向两个方向或向四方对称施工；当桩较稀疏时也可采用由一侧向单一方向实打的方式或由两侧同时向中间实打；根据根底的设计标高宜先深后浅；根据桩的规格相邻桩宜先长后短。
2．用吊锺检查机架垂直度桩插入时的垂直度不得超过0.5。
3．静压成桩过程中要保持桩身处于轴受压状态如有偏移应及时调整以免发生桩顶破碎和断桩等质量事故。
4．打桩过程做好测量和记录以保证桩的设计承受力。
5．为减小静力压桩的挤土效应可限制打桩速率。
6．桩顶标高控制：±50mm
7．如需截桩应采用钢包箍将不需要截除的桩身端部抱紧然后沿钢箍上缘凿槽打穿后用锺打下用气割切断钢筋严禁采用大锺硬砸。
六、施工过程生因桩供给、地质、机械、工艺等原因导致施工停滞情况的发生及时做好监理记录。
催促施工方按桩基施工组织设计中平安工作要求将平安工作落到实处。
七、全监控方面
静压预应力方桩施工以机械作业为主机械运作配合要求严格一定要采取严的平安防护措施才能防止施工过程中出现伤亡事故。
1．工地现场人员必须配戴平安帽无关人员严禁进入施工现场。桩机在施工前必须检查运作是否正常报监理确认完好前方准使用机械设备不准超负荷作业操作人员必须持证上岗严禁无证操作机械。
2．注意施工中的用电平安电线电缆应架空设置；所有施工用电设施都必须符合有关、规定的要求和平安用电原那么。
3．压桩施工可能影响工人宿舍的平安在施工中要派专人观测。
4．压桩的各个步骤都必须按进展工人要进展三级平安教育设置工地质安员监视整个施工过程中的平安并随时检查施工现场情况排除平安隐患。
5．监理人员应经常检查催促施工在压桩作业时是否实在落实了各项平安操作规程。
八、工程完毕后按设计及要求做承载力检验及桩位质量检验。
九、坑土方开挖：机械挖土时必须确保基坑内的桩体不受损坏通常在桩顶以上50cm范围内宜用人工开挖。
十、〔压〕入桩的桩位偏向必须符合下表的规定：
预制桩桩位的允许偏向〔mm〕
序
工程
允许偏向
1
盖有根底梁的柱：
（1） 垂直根底梁的中心线
（2） 沿根底梁的中心线

100+0.01H
150+0.01H
2
桩数为1-3根桩基中的桩
100
3
桩数为4-16根桩基中的桩
1/2桩径或边长
4
桩数大于16根桩基中的桩
（1） 最边上的桩
（2） 中间桩

1/3桩径或边长
1/2桩径或边长
注：H为施工现场地面标高与桩顶设计标高的间隔
十一、桩基验收检查以下资料：
1．工程地质勘察、桩基施工图、图纸会审记录、设计变更及材料代用；
2．经审定的施工方案及执行中的变更情况；
3．桩位测量放线图包括放线复核签证单；
4．成桩质量检查；
5．单桩承载力检测；
6．桩开工平面图及桩顶标高图。

江苏建协建立理
新梅豪布斯卡工程监理组
2021-08-26
