综合楼建筑节能工程监理细则.doc

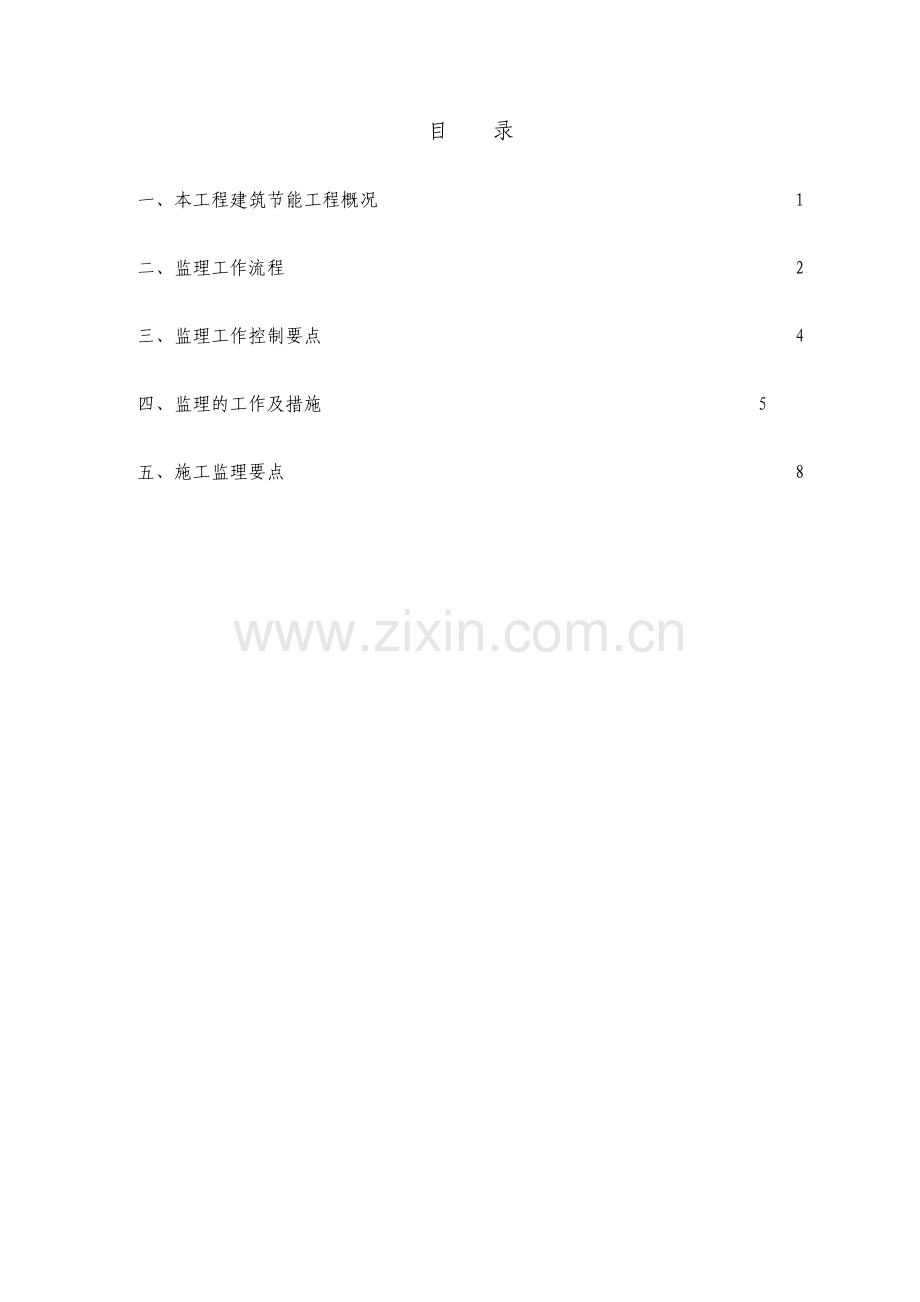

目 录

一、本工程建筑节能工程概况 1

二、监理工作流程 2

三、监理工作控制要点 4

四、监理的工作及措施 5

五、施工监理要点 8

一、工程概况
迁安人民医院迁建工程门急诊住院综合楼工程,建筑面积137623平方米划分为两个标段分别由北京建工集团及鹏达建立集团承建其中B标段〔北京建工〕建筑面积82800平方米构造形式为框架-剪力墙及框架构造地上14层地下1层； C标段〔鹏达建立〕建筑面积54823平方米。构造形式为框架-剪力墙及框架构造地上11层地下1层。
本工程抗震设防裂度：7.5度；设计使用年限：50年；建筑耐火等级：地上Ⅰ级地下Ⅰ级；防水等级：屋面防水为Ⅱ级地下室防水为Ⅰ级；
本工程建筑节能工程概况
本工程位于建筑气候寒冷地区主要朝向为南北布置有利于冬季日照和夏季自然通风。采用外墙外保温体系节能设计到达规定的节能节能率为50建筑的体形系数为 S=0.146除楼梯间、设备间、地下停车库为非采暖外其余均为采暖空间
1.建筑专业：
1.1外墙:采用200厚加气混凝土砌块外贴40mm厚挤塑聚苯板,外墙平均传热系数为0.54W/(m2·K)。
1.2屋面:铺设60厚挤塑聚苯板。
屋面1传热系数为0.48W/(m2·K)。
屋面2传热系数为0.48W/(m2·K)屋面3传热系数为0.49W/(m2·K)。
1.3外檐门窗采用断桥铝合金窗中空玻璃。建筑各朝向窗墙比〔含透明幕墙〕均小于0.70传热系数分别为东西北向2.26W/(m2·K), 南向传热系数为1.935W/(m·K)。西向外窗综合遮系数为0.5。屋顶天窗采用断桥铝合金窗LOW-E中空玻璃〔离线〕传热热系数2.18W/(m2·K)遮系数为0.35。外窗气性能不低于 4 级；部分透明幕墙气性能不低于Ⅲ级。室外空气的架空或外挑楼板、板下粘贴50厚挤
1.4不采暖楼梯间隔墙为150厚加气混凝土砌块墙,内抹20厚超细无机纤维保温浆料保温。隔墙的传热系数为0.919W/(㎡· K)采暖与非采暖空间的隔墙150厚加气混凝土砌块墙,内抹20厚超细纤维隔墙传热系数为0.709W/(㎡· K)。不采暖房间顶板(除地下室外)贴20厚超细纤维保温材料传热系数为1.21W/(㎡· K)。
1.5 底面接触室外空气的架空或外挑楼板、板下粘贴50厚挤塑聚苯板下部轻钢龙骨铝合金条板吊顶。传热系数为0.573 W/(㎡· K)。
1.6变形缝处外墙缝隙用40厚通长挤塑聚苯板填塞传热系数为0.704W/(㎡·K)。
1.7地下室外墙〔与土壤接触的墙〕外贴50厚挤塑聚苯乙烯泡沫塑料板。
1.8外门、外窗框与墙体之间的缝隙采用发泡聚氨酯高效保温材料填实其洞口周边缝隙的内、外两侧采用硅酮系列建筑胶封。门窗上口应做滴水线。
1.9外墙挑出及附墙构件如：出挑台、雨罩、挑檐等抹 30厚胶粉聚苯颗粒保温浆料保温。
1.10北向楼梯间外门为可自动关闭保温门传热系数满足1.50W/(m·K) 的要求。
1.11对伸出外墙的雨水卡、预埋件、支架和其它设备等其安装到位后穿墙孔洞缝隙必须采用中性耐候防水封胶填实以防渗漏破坏防水层。
2.给排水专业:选用节水型卫生洁具及配水件。卫生间坐便器应采用容积为3/6L的节水型冲洗水箱。公共卫生间采用感应式洗脸盆水嘴和感应式小便器冲洗阀。其他用水器具给水龙头采用耐磨陶瓷芯片水嘴。各护理单元和主要功能分区用水均分别设置计量设施。空调制冷机组冷却水经冷却塔冷却循环使用冷却塔应选用符合节水要求的。供水系统在满足功能要求条件下优先利用政压力加压部分采用变频恒压供水设备。生活热水系统优先利用蒸汽凝结水的余热。
3.暖通空调专业:
3.1作为空调冷源的冷水机组在额定制冷工况和规定条件下水冷离心式冷水机组COP>5.1蒸汽双效溴化锂制冷机组制冷量蒸汽耗量≤1.28kg/(kW.h)。
3.2采用一次泵变流量的控制方式以降低空调水系统在部分负荷运行的能耗。
3.3制冷机组的冷水供、温度采用大温差。
3.4采用全空气系统空调的区域均可实现过渡季加大新风量或全新风运行充分利用天然冷源以节约运行能耗。
4.电气专业:
4.1变压器选用SC10〔或SC11〕系列干式节能、高效电力变压器 。
4.2发电机组选用低油耗、高效率的柴油发电机。
4.3光源：采用高光效T5、T8荧光灯或其他节能灯大空间采用金属卤化物灯；配节能型电感镇流器或高品质电子镇流器灯具补偿后功率因数不小于0.9。
4.4在变配电室低压侧设功率因数集中自动补偿装置〔带无源滤波装置〕要求补偿后的功率因数不小于 0.90。
4.5环保柴油发电机房的进出风道应进展降噪处理。满足环境噪音昼间不大于55dBA间不大于45dBA。
二、建筑节能工程监理工作流程
分部工程及其中的主要分项监理工作流程用流程图表示
1、施工组织设计〔方案〕审批监理工作流程 〔见附图1〕
2、分项节能工程施工过程检查监理工作流程图 〔见附图2〕
3、节能原材料、成品、半成品验收监理工作流程图 〔见附图3〕
4、门窗节能工程监理工作流程图 〔见附图4〕
5、装饰节能工程监理工作流程图 〔见附图5〕
6、屋面节能工程监理工作流程图 〔见附图6〕
7、隐蔽工程验收监理工作流程图 〔见附图7〕
8、建筑设备安装节能工程监理工作流程 〔见附图8〕
三、监理工作控制要点
3.1 墙体节能工程
(1) 墙体节能工程当采用外保温定型或成套技术时其型式检验中应包括平安性和耐候性检验。
(2)墙体节能工程应对以下部位或内容进展隐蔽工程验收并应有详细的文字记录和必要的图像资料：
a.保温层附着的基层及其外表处理；
b.保温层粘结或固定；
c.锚固件；
d.增强网铺设；
e.墙体热桥部位处理；
f.预制保温板或预制保温墙板的板缝及构造节点；
g.现场喷涂或浇筑有机类保温材料的界面；
h.被封闭的保温材料厚度；
i.保温隔热砌块填充墙体。
3.2 幕墙节能工程
(1) 当幕墙节能工程采用隔热型材时隔热型材消费厂家应提供型材所使用的隔热材料的力学性能和热变性性能试验。
(2)幕墙节能工程施工中应对以下部位或工程进展隐蔽工程验收并应有详细的文字记录和必要的图像资料：
a.被封闭的保温材料厚度和保温材料的固定；
b.幕墙周边与墙体的接缝处保温材料的填充；
c.构造缝、构造缝；
d.隔汽层；
e.热桥部位、断热接点；
f.单元式幕墙板块间的接缝构造；
g.冷凝水搜集和排放构造；
h.幕墙的通风换气装置。
3.3 门窗节能工程
(1)建筑门窗进场后应对其外观、品种、规格及附件等进展检查验收对质量证明进展核查。
(2)建筑外门窗工程施工中应对门窗框与墙体接缝处的保温填充做法进展隐蔽工程验收并应有隐蔽工程验收记录和必要的图像资料。
3.4 屋面节能工程
(1)屋面保温隔热工程应对以下部位进展隐蔽工程验收并有详细的文字记录和必要的图像资料：
a.基层；
b.保温层的敷设方式、厚度；板材的缝隙填充质量；
c.屋面热桥部位；
d.隔汽层。
3.5通风与空调节能工程
通风与空调系统节能工程的验收可按系统、楼层等进展。
3.6 配电与照明节能工程
建筑配电与照明节能工程的施工质量验收应符合?建筑节能工程施工质量验收?GB50411和?建筑电气工程施工质量验收?GB50303的有关规定、已批准的设计图纸、相关技术规定和合同约定内容的要求。
3.7监测与控制节能工程
(1)监测与控制系统施工质量的验收应执行?智能建筑工程质量验收?GB50339相关章节的规定和建筑节能工程施工质量验收GB 50411的规定。
(2)监测与控制系统验收的主要对象应为通风与空气调节和配电与照明所采用的监测与控制系统能耗计量系统以及建筑能源理系统。
(3)监理随工程施行过程对施工质量理、设计符合性、质量、安装质量进展检查及时对隐蔽工程和相关接口进展检查同时应由详细的文字和图像资料并对监测与控制系统进展不少于168h的不连续试运行。
(4)系统检测内容应包括对工程施行和系统自检的复核对监测与控制系统的安装质量、系统节能监控功能、能源计量及建筑能源理等进展检查和检测。
系统检测内容分为主控工程和一般工程系统检测结果是监测与控制系统的验收根据。
四、监理的工作及措施
4.1 进度控制工作
4.1.1、施工根据施工组织设计中的总进度方案按月用表格形式编制综合施工方案将当月施工的分项工序确定施工起止日。其中进度方案附图提倡时标网络图。
4.1.2、监理工程师审核月份施工方案的重点是进度方案是否符合总工控制目的进度方案与施工方案的协调和合理性审核劳动力原材料和施工机具的供给方案能否满足施工进度要。
4.1.3、监理工程师经常检查施工形象进度进展动态理。发现实际进度比方案进度拖后及时向总监理工程师汇报情况召开工程有关人员会议进展总结分析找出差距原因制定改良措施。
4.1.4、建立按提供施工场地落实用水、用电供给、接通道路为按开工创造条件。按施工承包合同规定及时支付工程进度款做好有关配合工作为施工正常进展提供有力条件。
4.1.5、按施工承包合同规定因非承包的原因出现必要的暂时停工和增加工程量应及时进展工签证经业主、施工、监理三方按有关规定处理与工、费用等有关问题。
4.2 质量控制工作
4.2.1监理机构应对与建筑节能相关的施工是否具备相关资质进展审查。
4.2.2建筑节能工程施工前总监理工程师应组织监理人员熟悉设计参加设计交底及施工图会审。
4.2.3编制监理规划时应将建筑节能监理专项方案纳入其中并在建筑节能工程开工前编制符合建筑节能工程特点的、具有针对性的建筑节能工程监理施行细那么。
4.2.5监理工程师应及时审核施工报送的建筑节能工程所用的建筑节能材料/构配件/设备报审表及其质量证明材料。
1、审查质量证明资料是否合格、齐全是否与设计要求相符性能指标是否符合节能是否获得建筑节能认定标识证书〔的合格证、出厂检验〕。
2、按照监理合同约定及建筑节能的规定对建筑节能材料、构配件、设备实行进场检测的见证取样和审查复检。进场检测的内容主要包括：
〔1〕外墙保温系统组成材料：
保温板材的导热系数、材料度、压缩强度、尺寸稳定性；
粘结材料的粘结强度；
增强网的力学性能、抗腐蚀性能；
其他保温材料的热工性能；
〔2〕外墙用墙体材料的保温隔热性能；
〔3〕外门、外窗的保温隔热性能和气性能等。
3、检查是否使用明制止、淘汰的材料、设备、构配件。
4.2.6当施工采用建筑节能新技术、新工艺、新材料时应要求施工提交相应的证明材料〔相关部门“三新核准〞证书、对节能材料及新型建筑材料应同时提供合格证、性能检测、进冀备案证、进唐山登记证、进迁安登记证〕并制定专项的施工方案。监理机构审查同意后方可施行。
4.2.7监理工程师应根据建筑节能、要求对易产生热桥和热工缺陷部位的施工以及墙体保温、屋面保温隔热、玻璃幕墙等工程隐蔽前的施工关键部位和关键工序施行旁站监理形成旁站监理记录。
监理工程师应经常地、有目的地针对外墙、外窗、台门、户门、屋面、分户墙、楼板、底部自然通风的架空楼板和采暖、制冷、照明、通风、给排水系统等建筑节能施工过程进展巡视检查、检测。主要检查内容有：
1、是否按照设计、施工和批准的施工方案施工；
2、是否使用合格的材料、构配件和设备；
3、施工操作人员的技术程度、操作条件是否满足工艺操作要求；
4、已施工部位是否存在质量缺陷。
对建筑节能施工过程中出现的质量问题应及时下达监理工程师单要求施工整改并检查整改结果。
对施工过程中出现的较大质量问题或质量隐患监理工程师应采用照相、摄影等手段予以记录。
对施工过程现施工擅自变更设计行为和降低建筑节能材料、施工质量行为无法制止时应及时建立仍无法制止时应监视机构。
4.2.9监理机构应及时对施工报送的建筑节能隐蔽工程、检验批工程进展检查验收符合要求后予以签认。对未经监理人员验收或验收不合格的工序施工不得进展下一道工序的施工。
监理机构应对施工报送的建筑节能分项工程、分部工程和工程质量报验资料进展审核和现场检查符合要求后予以签认。
4.2.10对于建立提出的有关建筑节能的工程变更总监理工程师应检查工程变更是否遵循原审查途径进展了工程变更的申报和审查。对建立擅自变更设计或暗示施工降低质量行为监理机构应当及时劝阻仍无法制止时应监视机构。
审查施工报送的建筑节能工程开工资料。
2协助业主组织建筑节能工程预验收对预验收中存在的问题催促施工进展整改整改完毕后签署建筑节能工程开工报验单。
3编制质量评估在监理质量评估中必须涵盖执行建筑节能和设计要求的情况提出是否符合建筑节能和设计要求的明确。
4参加节能工程专项验收签署建筑节能工程开工验收。
施工中假设发生质量事故首先其停顿该工序施工然后根据事故不同性质,不同程度采用不同的处理程序和。对一般质量缺陷经修整处理后不影响构造平安和使用功能的施工工程部写出处理方案报监理部审批并监视落实；对修整处理不能到达效果的要组织建立、设计、监理、监视有关人员召开专题会议确定处理方案经各签认后施工工程部执行。质量处理合格后重新验收予以签认。
4.3 造价控制工作
4.3.1、工程款支付按施工承包合同约定经监理工程师质量验收合格的工程量施工工程部填报工程量和工程款支付申请表经专业监理工程师计量审核签认后报总监理工程师审定签证随后报送建立作为付款凭证。
4.3.2、按施工承包合同规定承包范围价款以外的费用支出必须由施工、建立和监理三方代表实地计量严格经济签证手续由工程总监最后核签才能作为工程价结算的根据成为工程造价的一部分。
4.3.3、工程变更、工程洽商首先进展技术、经济合理性分析要考虑到对造价的影响工程变更单需经业主、设计、监理、承包代表形成一致签认前方可执行。
4.3.4、工程开工按施工合同有关规定进展开工结算承包提交工程结算书和有关结算根据。报建立后经造价审计审核签认确定工程造价。
五、施工监理要点
5.1墙体节能工程
5. 1.1用于墙体节能工程的材料、构件等其品种、规格应符合设计要求和相关的规定。
检验：观察、尺量检查；核查质量证明。
检查数量：按进场批次每批随机抽取3个试样进展检查；质量证明应按照其出厂检验批进展核查。
5. 1.2墙体节能工程使用的保温隔热材料其导热系数、度、抗压强度或压缩强度、燃烧性能应符合设计要求。
检验：核查质量证明及进场复验。
检查数量：全数检查。
5. 1.3墙体节能工程采用的保温材料和粘结材料等进场时应对其以下性能进展复验复验应为见证取样送检：
1 保温材料的导热系数、度、抗压强度或压缩强度；
2 粘结材料的粘结强度；
3 增强网的力学性能、抗腐蚀性能。
检验：随机抽样送检核查复验。
检查数量：同一厂家同一品种的当工程建筑面积在20000m2以下时各抽查不少于3次；当工程建筑面积在20000m2以上时各抽查不少于6次。
5. 1.4外保温使用的粘结材料其冻融试验结果应符合该地区最低气温环境的使用要求。
检验：核查质量证明。
检查数量：全数检查。
5. 1.5墙体节能工程施工前应按照设计和施工方案的要求对基层进展处理处理后的基层应符合保温层施工方案的要求。
检验：对照设计和施工方案观察检查；核查隐蔽工程验收记录。
检查数量：全数检查。
5. 1.6墙体节能工程各构造层做法应符合设计要求并应按照经过审批的施工方案施工。
检验：对照设计和施工方案观察检查；核查隐蔽工程验收记录。
检查数量：全数检查。
5. 1.7墙体节能工程的施工应符合以下规定：
1 保温隔热材料的厚度必须符合设计要求。
2 保温板材与基层及各构造层之间的粘结或连接必须结实。粘结强度和连接方式应符合设计要求。保温板材与基层的粘结强度应作现场拉拔试验。
3 保温浆料应分层施工。当采用保温浆料做外保温时保温层与基层及各层之间的粘结必须结实不应脱层、空鼓和开裂。
4 当墙体节能工程的保温层采用预埋或后置锚固件固定时锚固件数量、位置、锚固深度和拉拔力应符合设计要求。后置锚固件应进展锚固力现场拉拔试验。
检验：观察；手扳检查；保温材料厚度采用钢针插入或剖开尺量检查；粘结强度和锚固力核查试验；核查隐蔽工程验收记录。
检查数量：每个检验批抽查不少于3处。
5. 1.8当外墙采用保温浆料作保温层时应在施工中制作同条件养护试件检测其导热系数、干度和压缩强度。保温浆料的同条件养护试件应见证取样送检。
检验：核查试验。
检查数量：每个检验批应抽样制作同条件养护试块不少于3组。
5. 1.9外墙或毗邻不采暖空间墙体上的门窗洞口四周的侧面墙体上凸窗四周的侧面应按设计要求采取节能保温措施。
检验：对照设计观察检查必要时抽样剖开检查；核查隐蔽工程验收记录。
检查数量：每个检验批抽查5并不少于5个洞口。
5. 1.10外墙热桥部位应按设计要求采取节能保温等隔断热桥措施。
检验：对照设计和施工方案观察检查；核查隐蔽工程验收记录。
检查数量：按不同热桥种类每种抽查20并不少于5处。
5.2幕墙节能工程
5.2.1用于幕墙节能工程的材料、构件等其品种、规格应符合设计要求和相关的规定。
检验：观察、尺量检查；核查质量证明。
检查数量：按进场批次每批随机抽取3个试样进展检查；质量证明应按照其出厂检验批进展核查。
5.2.2 幕墙节能工程使用的保温隔热材料其导热系数、度、燃烧性能应符合设计要求。幕墙玻璃的传热系数、遮系数、可见光透射比、中空玻璃应符合设计要求。
检验：核查质量证明和复验。
检查数量：全数核查。
5.2.3 幕墙节能工程使用的材料、构件等进场时应对其以下性能进展复验复验应为见证取样送检：
1 保温材料：导热系数、度；
2 幕墙玻璃：可见光透射比、传热系数、遮系数、中空玻璃；
3 隔热型材：抗拉强度、抗剪强度。
检验：进场时抽样复验验收时核查复验。
检查数量：同一厂家的同一种抽查不少于一组。
5.2.4 幕墙的气性能应符合设计规定的等级要求。当幕墙面积大于3000m2或建筑外墙面积50时应现场抽取材料和配件在检测试验室安装制作试件进展气性能检测检测结果应符合设计规定的等级要求。
封条应镶嵌结实、位置正确、对接严。单元幕墙板块之间的封应符合设计要求。开启扇应关闭严。
检验：观察及启闭检查；核查隐蔽工程验收记录、幕墙气性能检测、见证记录。
气性能检测试件应包括幕墙的典型单元、典型拼缝、典型可开启部分。试件应按照幕墙工程施工图进展设计。试件设计应经建筑设计工程负责人、监理工程师同意并确认。气性能的检测应按照现行有关的规定执行。
检查数量：核查全部质量证明和性能检测。现场观察及启闭检查按检验批抽查30并不少于5件〔处〕。气性能检测应对一个工程中面积超过1000m2的每一种幕墙均抽取一个试件进展检测。
5.2.5 幕墙节能工程使用的保温材料其厚度应符合设计要求安装结实且不得松脱。
检验：对保温板或保温层采取针插法或剖开法尺量厚度；手扳检查。
检查数量：按检验批抽查10并不少于5处。
5.2.6 遮设施的安装位置应满足设计要求。遮设施的安装应结实。
检验：观察；尺量；手扳检查。
检查数量：检查全数的10并不少于5处；结实程度全数检查。
5. 2.7 幕墙工程热桥部位的隔断热桥措施应符合设计要求断热节点的连接应结实。
检验：对照幕墙节能设计观察检查。
检查数量：按检验批抽查10并不少于5处。
5.2.8 幕墙隔汽层应完好、严、位置正确穿透隔汽层处的节点构造应采取封措施。
检验：观察检查。
检查数量：按检验批抽查10并不少于5处。
5.2.9 冷凝水的搜集和排放应畅通并不得渗漏。
检验：通水试验、观察检查。
检查数量：按检验批抽查10并不少于5处。
5.3门窗节能工程监理工作措施
建筑外门窗的品种、规格应符合设计要求和相关的规定。
检验：观察、尺量检查；核查质量证明。
检查数量：按建筑节能工程施工质量验收GB50411第条执行；质量证明应按照其出厂检验批进展核查。
5.3.2建筑外窗的气性、保温性能、中空玻璃、玻璃遮系数和可见光透射比应符合设计要求。
检验：核查质量证明和复验。
检查数量：全数核查。
5.3.3建筑外窗进入施工现场时应对其以下性能进展复验复验应为见证取样送检：
气性、传热系数和中空玻璃。
检验：随机抽样送检；核查复验。
检查数量：同一厂家同一品种同一类型的各抽查不少于3樘〔件〕。
5.3.4建筑门窗采用的玻璃品种应符合设计要求。中空玻璃应采用双道封。
检验：观察检查；核查质量证明。
检查数量：按建筑节能工程施工质量验收GB50411第条执行。
5.3.5金属外门窗隔断热桥措施应符合设计要求和的规定金属副框的隔断热桥措施应与门窗框的隔断热桥措施相当。
检验：随机抽样对照设计图纸剖开或拆开检查。
检查数量：同一厂家同一品种、类型的各抽查不少于1樘。金属副框的隔断热桥措施按检验批抽查30。
5.3.6建筑外窗应对其气性作现场实体检验检测结果应满足设计要求。
检验：随机抽样现场检验。
检查数量：同一厂家同一品种、类型的各抽查不少于3樘。
5.3.7外门窗框或副框与洞口之间的间隙应采用弹性闭孔材料填充饱满并使用封胶封；外门窗框与副框之间的缝隙应使用封胶封。
检验：观察检查；核查隐蔽工程验收记录。
检查数量：全数检查。
5.3.8外门安装应按照设计要求采取保温、封等节能措施。
检验：观察检查。
检查数量：全数检查。
5.3.9外窗遮设施的性能、尺寸应符合设计和要求；遮设施的安装应位置正确、结实满足平安和使用功能的要求。
检验：核查质量证明；观察、尺量、手扳检查。
检查数量：按建筑节能工程施工质量验收GB50411第条执行；安装结实程度全数检查。
0特种门的性能应符合设计和要求；特种门安装中的节能措施应符合设计要求。
检验：核查质量证明；观察、尺量检查。
检查数量：全数检查。
5.4屋面节能工程
用于屋面节能工程的保温隔热材料其品种、规格应符合设计要求和相关的规定。
检验：观察尺量检查；核查质量证明。
检查数量：按进场批次每批随机抽取3个试样进展检查；质量证明应按照其出厂检验批进展核查。
5.4.2屋面节能工程使用的保温隔热材料其导热系数、度、抗压强度或压缩强度、燃烧性能应符合设计要求。
检验：核查质量证明及进场复验。
检查数量：全数检查。
5.4.3屋面节能工程使用的保温隔热材料进场时应对其导热系数、度、抗压强度或压缩强度、燃烧性能进展复验复验应为见证取样送检。
检验：随机抽样送检核查复验。
检查数量：同一厂家同一品种的各抽查不少于3组。
5.4.4屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法必须符合设计要求和有关的规定。
检验：观察、尺量检查。
检查数量：每100m2抽查一处每处10m2整个屋面抽查不得少于3处。
5.4.5采光屋面的传热系数、遮系数、可见光透射比、气性应符合设计要求。节点的构造做法应符合设计和相关的要求。采光屋面的可开启部分应按建筑节能工程施工质量验收GB50411第6章的要求验收。
检验：核查质量证明；观察检查。
检查数量：全数检查。
5.4.6采光屋面的安装应结实坡度正确封闭严嵌缝处不得渗漏。
检验：观察、尺量检查；淋水检查；核查隐蔽工程验收记录。
检查数量：全数检查。
5.4.7屋面的隔汽层位置应符合设计要求隔汽层应完好、严。
检验：对照设计观察检查；核查隐蔽工程验收记录。
检查数量：每100m2抽查一处每处10m2整个屋面抽查不得少于3处。
5.5采暖节能工程
5.5.1采暖系统节能工程采用的散热设备、阀门、仪表、材、保温材料等进场时应按设计要求对其类型、材质、规格及外观等进展验收并应经监理工程师〔建立代表〕检查认可且形成相应的验收记录。各种和设备的质量证明和相关技术资料应齐全并应符合现行有关和规定。
检验：观察检查；核查质量证明和相关技术资料。
检查数量：全数检查。
5.5.2采暖系统热力入口装置的安装应符合以下规定：
1 热力入口装置中各种部件的规格、数量应符合设计要求；
2 热计量装置、过滤器、压力表、温度计的安装位置、方向应正确并便于观察、维护；
3 水力平衡装置及各类阀门的安装位置、方向应正确并便与操作和调试。安装完毕后应根据系统水力平衡要求进展调试并做出标志。
检验：观察检查；核查进场验收记录和调试。
检查数量：全数检查。
5.5.3采暖道保温层和防潮层的施工应符合以下规定：
1 保温层应采用不然或难燃材料其材质、规格及厚度等应符合设计要求；
2 保温壳的粘贴应结实、铺设应平整；硬质或半硬质的保温壳每节至少应用防腐金属丝或难腐织带或专用胶带进展捆扎或粘贴2道其间距为300～350mm且捆扎、粘贴应严无滑动、松弛及断裂现象；
3 硬质或半硬质保温壳的拼接缝隙不应大于5mm并用粘结材料勾缝填满；纵缝应错开外层的程度接缝应设在侧下方；
4 松散或软质保温材料应按规定的度压缩其体积疏应均匀；毡类材料在道上包扎时搭接处不应有空隙；
5 防潮层应严粘贴在保温层上封闭良好不得有虚粘、气泡、皱褶、裂缝等缺陷；
6 防潮层的立应由道的低端向高端敷设环向搭接缝应朝向低端；纵向搭接缝应位于道的侧面并顺水；
7 卷材防潮层采用螺旋形缠绕的方式施工时卷材的搭接宽度宜为30～50mm；
8 阀门及法兰部位的保温层构造应严且能单独拆卸并不得影响其操作功能。
检验：观察检查；用钢针刺入保温层、尺量。
检查数量：按数量抽查10且保温层不得少于10段、防潮层不得少于10m、阀门等配件不得少于5个。
5.5.4采暖系统应随施工进度对于节能有关的隐蔽部位或内容进展验收并应有详细的文字记录和必要的图像资料。
检验：观察检查；核查隐蔽工程验收记录。
检查数量：全数检查。
5.5.5采暖系统安装完毕后应在采暖内与热源进展结合试运转和调试。结合试运转和调试结果应符合设计要求采暖房间温度相对于设计计算温度不得低于2℃且不高于1℃。
检验：检查室内采暖系统试运转和调试记录。
检查数量：全数检查。
5.6通风与空调节能工程
5.6.1通风与空调系统节能工程所使用的设备、道、阀门、仪表、绝热材料等进场时应按设计要求对其类型、材质、规格及外观等进展验收并应对以下的技术性能参数进展核查。验收与核查的结果应经监理工程师〔建立代表〕检查认可并形成相应的验收、核查记录。各种和设备的质量证明和相关技术资料应齐全并应符合有关现行和规定。
1 组合式空调机组、柜式空调机组、新风机组、单元式空调机组、热回收装置等设备的冷量、热量、风量、风压、功率及额定热回收效率；
2 风机的风量、风压、功率及其风量耗功率；
3 成品风的技术性能参数；
4 自控阀门与仪表的技术性能参数。
检验：观察检查；技术资料和性能检测等质量证明与实物核对。
检查数量：全数检查。
5.6.2风机盘机组和绝热材料进场时应对其以下技术性能参数进展复验复验应为见证取送检。
1 风机盘机组的供冷量、供热量、风量、出口静压、噪声及功率；
2 绝热材料的导热系数、度、吸水率。
检验：现场随机抽样送检；核查复验。
检查数量：同一厂家的风机盘机组按数量复验2但不得少于2台；同一厂家同材质的绝热材料复验次数不得少于2次。
5.6.3通风与空调节能工程中的送、排风系统及空调风系统、空调水系统的安装应符合以下规定：
1 各系统的制式应符合设计要求；
2 各种设备、自控阀门与仪表应按设计要求安装齐全不得随意增减和更换；
3 水系统各分支路水力平衡装置、温控装置与仪表的安装位置、方向应符合设计要求并便于观察、操作和调试；
检验：观察检查。
检查数量：全数检查。
5.6.4风的制作与安装应符合以下规定：
1 风的材质、断面尺寸及厚度应符合设计要求；
2 风与部件、风与土建及风间的连接应严、结实；
3 风的严性及风系统的严性检验和漏风量应符合设计要求或现行?通风与空调工程施工质量验收?GB50243的有关规定；
4 需要绝热的风与金属支架的接触处、复合风及需要绝热的非金属风的连接和支撑加固等处应有防热桥的措施并应符合设计要求。
检验：观察、尺量检查；核查风及风系统严性检验记录。
检查数量：按数量抽查10且不得少于1个系统。
5.6.5组合式空调机组、柜式空调机组、新风机组、单元式空调机组的安装应符合以下规定：
1 各种空调机组的规格、数量应符合设计要求；
2 安装位置和方向应正确且与风、送风静压箱、回风箱的连接应严可靠；
3 现场组装的组合式空调机组各功能段之间连接应严并应作漏风量的检测其漏风量应符合现行?组合式空调机组?GB/T14294的规定；
4 机组内的空气热交换器翅片和空气过滤器应清洁、完好且安装位置和方向必须正确并便于维护和清理。当设计未注明过滤器的阻力时应满足粗效过滤器的初阻力≤50Pa〔粒径≥5.0μm效率：80＞E≥20〕；中效过滤器的初阻力≤80Pa〔粒径≥1.0μm效率：70＞E≥20〕的要求。
检验：观察检查；核查漏风量测试记录。
检查数量：按同类的数量抽查20且不得少于1台。
5.6.6风机盘机组的安装应符合以下规定：
1 规格、数量应符合设计要求；
2 位置、高度、方向应正确并便于维护、保养；
3 机组与风、回风箱及风口的连接应严、可靠；
4 空气过滤器的安装应便于拆卸和清理。
检验：观察检查。
检查数量：按总数抽查10且不得少于5台。
5.6.7通风与空调系统中风机的安装应符合以下规定：
1 规格、数量应符合设计要求；
2 安装位置及进、出口方向应正确与风的连接应严、可靠。
检验：观察检查。
检查数量：全数检查。
5.6.8空调机组上的电动两通调节阀、风机盘机组上的电动两通〔调节〕阀、空调冷热水系统中的水力平衡阀、冷〔热〕量计量装置等自控阀门与仪表的安装应符合以下规定：
1 规格、数量应符合设计要求；
2 方向应正确位置应便于操作和观察。
检验：观察检查。
检查数量：按类型数量抽查10且均不得少于1个。
5.6.9空调风系统及部件的绝热层和防潮层施工应符合以下规定：
1 绝热层应采用不燃或难燃材料其材质、规格及厚度等应符合设计要求；
2 绝热层与风、部件及设备应严贴合无裂缝、空隙等缺陷且纵、横向的接缝应错开；
3 绝热层外表应平整当采用卷材或板材时其厚度允许偏向为5mm；采用涂抹或其他方式时其厚度允许偏向为10mm；
4 风法兰部位绝热层的厚度不应低于风绝热层厚度的80；
5 风穿楼板和穿墙处的绝热层应连续不连续；
6 防潮层〔包括绝热层的端部〕应完好且封闭良好其搭接缝应顺水；
7 带有防潮层隔汽层绝热材料的拼缝处应用胶带封严粘胶带的宽度不应小于50mm；
8 风系统部件的绝热不得影响其操作功能。
检验：观察检查；用钢针刺入绝热层、尺量检查。
检查数量：道按轴线长度抽查10；风穿楼板和穿墙处及阀门等配件抽查10且不得少于2个。
5.6.10空调水系统道及配件的绝热层和防潮层施工应符合以下规定：
1 绝热层应采用不燃或难燃材料其材质、规格及厚度等应符合设计要求；
2 绝热壳的粘贴应结实、铺设应平整；硬质或半硬质的绝热壳每节至少应用防腐金属丝或难腐织带或专用胶带进展捆扎或粘贴2道其间距为300～350mm且捆扎、粘贴应严无滑动、松弛与断裂现象；
3 硬质或半硬质绝热壳的拼接缝隙保温时不应大于5mm、保冷时不应大于2mm并用粘结材料勾缝填满；纵缝应错开外层的程度接缝应设在侧下方；
4 松散或软质保温材料应按规定的度压缩其体积疏应均匀；毡类材料在道上包扎时搭接处不应有空隙；
5 防潮层与绝热层应结合严封闭良好不得有虚粘、气泡、皱褶、裂缝等缺陷；
6 防潮层的立应由道的低端向高端敷设环向搭接缝应朝向低端；纵向搭接缝应位于道的侧面并顺水；
7 卷材防潮层采用螺旋形缠绕的方式施工时卷材的搭接宽度宜为30～50mm；
8 空调冷热水穿楼板和穿墙处的绝热层应连续不连续且绝热层与穿楼板和穿墙处的套之间应用不燃材料填实不得有空隙套两端应进展封封堵；
9 道阀门、过滤器及法兰部位的绝热构造应能单独拆卸且不得影响其操作功能。
检验：观察检查；用钢针刺入绝热层、尺量检查。
检查数量：按数量抽查10且绝热层不得少于10段、防潮层不得少于10m、阀门等配件不得少于5个。
5.6.11空调水系统的冷热水道与支、吊架之间应设置绝热衬垫其厚度不应小于绝热层厚度宽度应大于支、吊架支承面的宽度。衬垫的外表应平整衬垫与绝热材料之间应填实无空隙。
检验：观察、尺量检查。
检查数量：按数量抽检5且不得少于5处。
5.6.12通风与空调系统应随施工进度对与节能有关的隐蔽部位或内容进展验收并应有详细的文字记录和必要的图像资料。
检验：观察检查；核查隐蔽工程验收记录。
检查数量：全数检查。
5.6.13通风与空调系统安装完毕应进展通风机和空调机组等设备的单机试运转和调试并应进展系统的风量平衡调试。单机试运转和调试结果应符合设计要求；系统的总风量与设计风量的允许偏向不应大于10风口的风量与设计风量的允许偏向不应大于15。
检验：观察检查；核查试运转和调试记录。
检查数量：全数检查。
5.7配电与照明节能工程
5.7.1照明光源、灯具及其附属装置的选择必须符合设计要求进场验收时应对以下技术性能进展核查并经监理工程师〔建立代表〕检查认可形成相应的验收、核查记录。质量证明和相关技术资料应齐全并应符合现行有关和规定。
1 荧光灯灯具和高强度气体放电灯灯具的效率不应低于下表的规定。
荧光灯灯具和高强度气体放电灯灯具的效率允许值
灯具出光口形式
开敞式
保护罩〔玻璃或塑料〕
格栅
格栅或透光罩
透明
磨砂、棱镜
荧光灯灯具
75
65
55
60

高强度气体放电灯灯具
75

60
60

型荧光灯镇流器能效限定值应不小于下表的规定。
镇流器能效限定值
标称功率〔W〕
18
20
22
30
32
36
40
镇流器能效因素〔BEF〕
电感型
3.154
2.952
2.770
2.232
2.146
2.030
1.992
电子型
4.778
4.370
3.998
2
