晋合广场电气工程监理实施细则.doc

晋合广场工程
电气工程监理施行细那么

编 制 人：

审 核 人：

编制日：

上海大通工程监理
晋合广场工程部
2010年10月25日

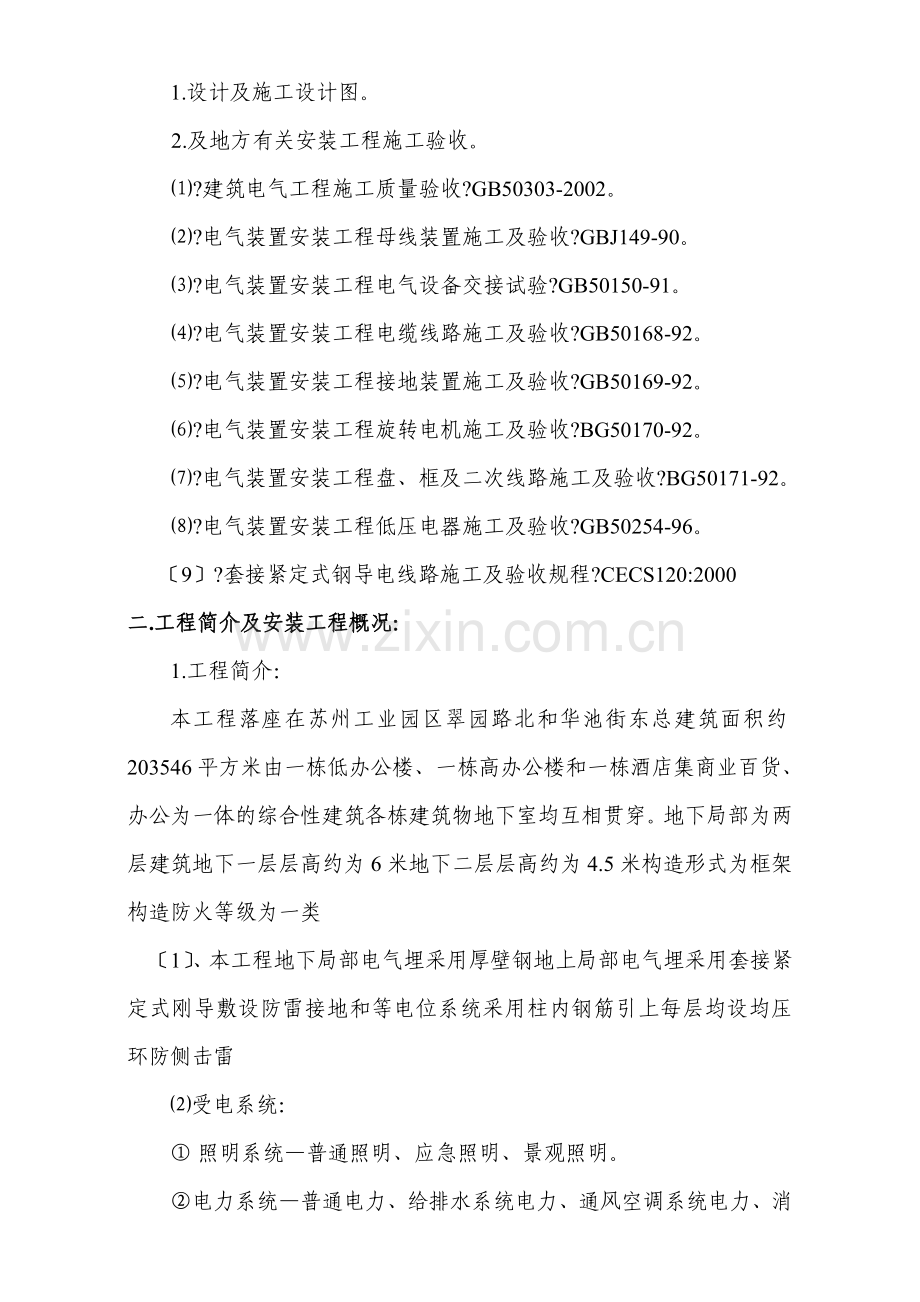

一.编制根据：
1.设计及施工设计图。
2.及地方有关安装工程施工验收。
⑴?建筑电气工程施工质量验收?GB50303-2002。
⑵?电气装置安装工程母线装置施工及验收?GBJ149-90。
⑶?电气装置安装工程电气设备交接试验?GB50150-91。
⑷?电气装置安装工程电缆线路施工及验收?GB50168-92。
⑸?电气装置安装工程接地装置施工及验收?GB50169-92。
⑹?电气装置安装工程旋转电机施工及验收?BG50170-92。
⑺?电气装置安装工程盘、框及二次线路施工及验收?BG50171-92。
⑻?电气装置安装工程低压电器施工及验收?GB50254-96。
〔9〕?套接紧定式钢导电线路施工及验收规程?CECS120:2000
二.工程简介及安装工程概况：
1.工程简介：
本工程落座在苏州工业园区翠园路北和华池街东总建筑面积约203546平方米由一栋低办公楼、一栋高办公楼和一栋酒店集商业百货、办公为一体的综合性建筑各栋建筑物地下室均互相贯穿。地下局部为两层建筑地下一层层高约为6米地下二层层高约为4.5米构造形式为框架构造防火等级为一类
〔1〕、本工程地下局部电气埋采用厚壁钢地上局部电气埋采用套接紧定式刚导敷设防雷接地和等电位系统采用柱内钢筋引上每层均设均压环防侧击雷
⑵受电系统：
① 照明系统—普通照明、应急照明、景观照明。
②电力系统—普通电力、给排水系统电力、通风空调系统电力、消防电梯、普通电梯、观光电梯、自动扶梯电力、、大楼设备监控、平安防范等系统电力。
⑶柴油发电机供电：柴油发电机〔C裙房6层〕输出的400V电力供消防系统及应急照明用电并与普通电力及普通照明互切。
⑷输送干线：
①层楼照明干线均采用集型母线向上供电。
②层楼电力干线均采用电力电缆向上供电。
三.工程施工平安、进度控制措施：
1.平安控制：
⑴对机械设备平安设施及平安技术措施进展审查。
⑵对工程使用的机械设备必须平安可靠在施工过程中监视搭设必要的平安设施采取必要的戒备措施。
⑶对施工中的危险源必须及时进展组织排除。
⑷发现违章冒险作业的要责其停顿作业发现有平安隐患的要责其停工整改。
2.进度控制：
⑴配合业主审批承包编制的进度方案并对批准的施工进度方案执行行情进展监视从全。
⑵施工中对现场全面掌握施工情况当出现导致工延误实际进度应要求承包增加施工机械或人力。
⑶如某些特殊情况导致施工停顿应及时催促承包对执行中的进度方案予以局部修改与调整以保证施工进度方案的顺利实行。
⑷施工中审核实际进度与方案进度的差异形象进度、实物工程量与工作量指标完成情况的一致性。
⑸每两周定与承包进展施工进度协调及时控制进度情况。
四．质量目的的风险分析：
1.事前控制：
⑴严格审查施工组织设计或施工方案：施工组织设计或施工方案未经监理工程师审批同意不得组织施工。
⑵做好施工图纸会审工作：
①熟悉施工图纸及有关设计说明和技术资料理解设计意图和技术要求。
②核对图纸及说明是否齐全、清楚图中尺寸、坐标、标高及线是否正确。
⑶审核资质及资格：审查施工资质证书及施工人员的施工资格〔上岗证、操作证〕未经监理工程师审查认可不得进场施工。
⑷质量控制预检工程：对工程所需的原材料、半成品、构配件和永久性设备必须向监理工程师报审经现场检验确认签署报审表后同意才能施行。
2.事中控制：
⑴隐蔽工程工程：
①吊顶内的配级线槽安装。
②埋设于墙内及地坪下的电。
③防雷引下线敷设及焊接。
④等电位接地线的敷设及焊接。
⑵旁站监视工程：
是对关键部位或关键工序施工过程中的监视活动做好旁站记录和理日记本职工作。
①电气设备材料进场的现场复试抽样检查。
②道线路暗敷预埋、电缆直埋。
③防雷工程引下线、接地极和接地装置焊接埋设。
④电器设备安装预埋件。
⑤电线、电缆、插接式母线中间接头及伸缩补偿装置安装。
⑥电柜、泵机、变压器、发电机等设备安装及电源接线。
⑦线路及电力电缆试验绝缘电阻及接地电阻测试。
⑧电动机枯燥检查及试运转电气系统调试及试运行。
⑨带电工作。
⑶实测抽查工程：
①设备的安装标高、坐标、尺寸应符合设计施工图。
②材和桥架及线槽规格设备的型及容量符合设计施工图。
③电柜及设备的程度度、垂直度符合施工要求。
④支架及口切割等加工工艺。
⑤双电源自切及漏电保护器动作。
⑷试验工程：
①变压器绝缘电阻测试、极性测试、耐压试验及送电后的相位校验。
②电柜、电箱及双电源自切装置等分合闸试验。
③漏电保护器动作试验。
④电缆及插接式母线耐压试验。
⑤电动机极性及绝缘测试。
⑥设备运转、空载启动电流、负载启动电流及额定电流的测试。
3.事后控制：
⑴按规定的质量评定和对完成的子局部工程的检验批工程进展检验。
⑵审核承包提交的开工资料和开工图并进展汇总。
五.巡视理中对检验批质量控制：
施工阶段对检验批质量控制是理中对全过程质量控制的中心环节工程质量的优劣在很大程度上取决于施工阶段的控制。理工程师对工程各参建承包要求应严格按设计、方案、和进展施工并对形成质量的诸多因素进展督察、检验和核验对不符合要求的有关事项提出整改确保工程工程的实现。
1.配工程：
⑴支架制作及安装：
①先矫正制作支架角钢钢丝刷除锈作两次防腐油漆。
②支架开孔采用机械开孔根据设计平面图的轴线及标高位置定位根据胀螺栓尺寸定出钻孔深度确保支架安装结实。
③成排支架保持在同一标高、同一直线支架开距根据要求一致均匀支架距箱、盒及材弯头宜为200mm各类支架必须可靠接地。
⑵地下室黑铁钢电隐蔽配：
①采用敷设时应横平竖直成排道在转弯时均匀一致。黑铁钢电的弯曲半径应大于电外径的6倍。
②电连接采用丝口连接套丝长度为接头长度的1/2接口丝口露出接头外2~3丝牙钢连接处两端应采用焊接跨接。
③黑铁钢电必须与接地干线连成一体。金属的灯头盒、过路盒、接线盒及金属软必须采用电焊钢筋跨接。
⑶埋敷设：
①垂直开槽防止横槽子保护层厚度应大于15mm用等级不小于M10的水泥砂浆抹面保护。
②多根并排埋设时间宜留5mm开距。
2.镀锌桥架及线槽安装：
⑴设备配制：要求承包根据设计要求及现场的层高形状及走向条件预先配制桥架及线槽尺寸。
⑵支架安装：直线段两端距弯头200mm处先安装固定均分开距不大于2m确保整排支架垂直成一直线整条程度偏向不超过5mm每米不超过2mm垂直度偏向不超过3mm。
⑶设备连接：桥架或线槽之间的连接采用同材料连接板和专用螺栓设置在外侧的平垫片及防松弹簧片齐全桥架或线槽固定用圆头螺栓从里向外固定。
⑷设备与接地连接：线槽引入或引出电箱端采用大于16mm2多棵软铜编织带与接地干线连接确保接地良好。
⑸通过建筑物沉降缝处必须采用伸缩连接桥架或线槽两端采用大于6mm2铜芯导电线接地跨接。
3.内及线槽内敷线：
⑴照明及插座线相色：A相为B相为绿色C相为红色中性线为淡蓝色接地线为黄绿双色线开关线为白色。
⑵导线搭接：导线在箱盒内预留一定长度导线接头必须设置在接线盒内焊接连接照明线连接必须在灯头盒内并头采用专用剥线钳、专用压接工具和平安型压接帽压接线芯不外露保证绝缘良好。
⑶线槽内穿线：注意拉坏导线外皮影响绝缘并根据同一回路多根导线绑扎一起布放自然平直、无扭绞打圈等现象缆线两端贴有标签标明编及回路始、终端位置。
⑷风机盘控制线敷设：采用与设备及电气器具样本上所标识的不同颜色分开严禁零线与接地线接错。设备与过路盒连接软小于1M。
4.插接式母线安装：
⑴母线预制：制造商根据设计图及楼层标高、坐标及现场走向进展尺量然后画出布置样图预先配制母线、伸缩弹簧及支架。
⑵母线安装必须参照制造厂技术进展相邻两节母线连接时外壳必须对准母线对接螺栓一律使用扭力扳手紧固对不同对接螺栓紧固力矩值必须严格符合插接母线安装要求。紧固后的螺栓用色漆作好标记。
⑶绝缘测试：安装前每一节母线进展绝缘测试安装后再进展测试已安装好的整段母线绝缘并作好绝缘电阻测试记录。
⑷耐压测试：整条母线绝缘测试电阻值大于10MΩ时可采用2500V兆欧表摇测替代试验转速60转/分试验持续时间1分钟无击穿网络现象作为交流工频耐压试验。
5.电缆敷设：
⑴在桥架内敷设：应排列整齐弯曲半径应大于电缆外径15倍并用尼龙扎带与桥架固定固定点不大于0.6M敷设完毕及时挂上编标志牌写明电缆型、规格及其实、起始和终端地点。
⑵电缆头制作及安装：电缆头制作人员必须经过专门培训熟悉工艺操作铜端子接触面和设备接触面搭接电缆弯曲时间距小于5mm确保搭接后设备不受电缆扭曲力影响以免损坏电器设备。
⑶电缆耐压试验：绝缘电阻值大于10MΩ时可采用2500V兆欧表代替摇测转速60转/分持续时间1分钟无击穿网络现象。
6.箱、柜安装：
⑴落地柜安装：采用10#槽钢座标高100mm调整程度度不大于2mm用φ10mm膨胀螺栓固定槽钢底座柜与底座用螺栓固定槽钢内用φ8mm焊接作为接地螺栓用25mm2铜编织接地线与柜内接地牌连接。成排立柜盘面误差小于5mm平行上下误差小于5mm垂直误差小于1.5柜高度柜间接缝平整。
⑵挂壁配电箱安装：下口距地1.4M电箱内用四只螺栓固定电箱应垂直平整垂直度小于2mm电箱外壳和箱内接地排可靠连接。
⑶箱内接线：箱内导线排列绑扎整齐回路编按图说明。多股铜芯软导线与端子连接必须搪锡不松散、断股、压接必须有弹簧压片每个接线端不得超过二根导线。
7.灯具、开关与插座安装：
⑴灯具安装：
①灯具固定结实可靠不使用木楔用不少于2个螺栓螺钉固定。
②大型花灯的固定及采用悬吊装置必须按灯具重量2倍做过载试验后才能安装且吊钩圆钢直径不应小于灯具挂锁直径。
③变电所内配电设备正上方不准安装灯具。
④灯具距地面高度低于2.4m时灯具的裸露体必须接地可靠。
⑤连接灯具的软导线必须盘扣搪锡压接采用螺口灯头时相线必须接于螺口灯头中间的端子上。
⑵开关安装：
①高度为开关下口距地1.3m距门框边缘0.15m至0.20m并上下每层统一尺寸。
②进门开关排列为先灯具开关然后为风机盘开关。并排开关程度误差小于0.5mm面板紧贴于墙面。
⑶插座安装：
①高度为插座下口距地0.3m并排插座程度误差小于0.5mm面板紧贴于墙面一律采用平安防护型插座。
②潮湿场所必须采用封型带保护地线触头的保护型插座安装高度不低于1.5m。
③插座内接线必须正确单相两孔插座应面对插座左零右相单相三孔插座应面对插座左零右相上接地三相四孔插座应面对插座上接地相位排列逆时针转向排列。
8.防雷和接地系统：
⑴接地干线安装：
①采用40×4mm镀锌扁钢扁钢搭接长度必须大于扁钢宽度的2倍并四面焊所有焊接处结实无虚缝焊缝平整饱满无咬口夹渣和焊腐现象。焊渣去除后涂刷防腐漆及银粉漆。
②接地干线不少于二处与接地装置连接。
③接地电阻测试值不大于1欧姆。
⑵防雷引下线安装：
①测试原有框架构造28层顶立栓内的主钢筋接地电阻、电阻值必须小于1欧姆。
②利用原框架构造内每处不少于2根直径大于16mm主钢筋和采用2条40×4mm镀锌扁钢与加层钢构造连接焊接长度不小于钢筋直径的6倍。
⑶接闪器〔避雷带〕安装：
①扁钢平整校直转弯处使用定制立弯沿儿墙四周敷设支持卡子间距为1m转角处悬空段不大于0.3m高度离儿墙0.15m设在儿墙中心处。如儿墙宽度大于0.3m以上宜设在距儿墙外侧0.15m处。
②采用25×4m热镀锌扁钢焊接成闭环与引下线连通搭接长度为大于宽度的2倍并四面焊接。
③屋面平台采用25×4m热镀锌扁钢组成不大于10m×10m避雷网格。
④所有高出屋面的金属构件与设备必须与避雷引下线连通。
⑷均压环安装：
①每层建筑物外墙连接梁内钢筋与楼层钢筋焊接成一体。
②45米〔13层以上〕以上的外墙金属门窗与均压环焊接以防侧击雷。
⑸接地保护：
①低压配电系统接地保护必须采用TN-S系统PE接地线必须与N中性线严格分开。
②所有设备的功能接地、直流接地、防雷接地、工艺接地、防静电接地、等电位接地、合用同一接地体但所有引下线分别敷设与地下三层环形接地网连接。
⑹变配电所接地敷设：
①明敷接地干线不少于2处与接地装置引出干线连接采用40×4m热镀锌扁钢引到地下3层环形接地网。
②所内程度接地干线均采用热镀锌扁钢离地0.2m沿墙明敷扁钢内侧离墙15mm至20mm并有多点连接测试螺栓。
③所内所有金属门、窗均与接地干线连接成一体。
⑺卫生间等电位接地敷设：
①采用等电位箱MFB与大楼总等电位箱内接地牌用导电体连接。
②接地干线均采用40×4m扁钢支线可采用25×4m扁钢。
③等电位箱的支线之间严禁串联连接。
9.通电调试：本工作理特点是技术含量高、制约因素多、工作量多、风险大须对调试全过程的资料及结负责。
⑴调试前准备工作：用500V兆欧表对电力配电柜、双电源自切箱、照明插座配电箱、电力配电箱、水泵及风机控制箱、终端配电箱以及各回路导线均作相间及对地测试绝缘电阻值并做好测试记录。
⑵送电停电及调试顺序：
①送电顺序：电力配电柜→总配电箱→分配电箱→终端开关箱。
②停电顺序：终端开关箱→分配电箱→总配电箱→电力配电柜。
③调试顺序：单体调试→联动调试→系统调试。
⑶照明、插座、送电调试：
①松开配电箱内进线搭头用临时电源搭到箱内进线端然后送电校验进线电压符合要求后对每回路分段送电检查灯具是否受电。
②插座受电后试验漏电保护器动作〔漏电保护器其额定漏电动作电流应不大于30mA额定漏电跳闸动作时间应小于0.1s〕。
③用专用跳闸器抽检插座接线是否正确漏电保护器是否动作。
④调试正常符合要求后断开临时电源搭上原进线搭头然后做好回路调试记录。
⑷双电源自切箱送电调试：
①松开进线搭头搭上两路三相电源并严格要求相位一致。
②合上一路检查输出电压是否正常然后同时对二路进线送上电源当一路断电时应能自动切换到另一路进线电源供电。
⑸动力设备单体送电调试：
①首先对设备进展相对地绝缘测试极性测试及耐压试验。
②进线电源相位符合设备相位标示在有关机械工的配合下进展。
③用手盘动设备旋转两圈检查是否灵敏有无磨损现象。
④送上电源点动操作观察设备转向是否符合工艺要求。如正常后可直接启动运转如有异像严禁直接启动。
⑤检查设备运行情况正常后用钳形电流表测试空载电流应符合设备名牌上标出的空载电流值。
⑥接上负载后启动设备运行测试负载额定电流应符合名牌要求。
⑦作好单体送电调试记录。
⑹联动系统调试：
①由建立负责或委托编写调试大纲内容有：调试指导小组人员及履行的工作范围、协调范围、质量保证措施、调试工作内容、系统联动调试所需要的技术支持。
②由承包编制调试方案内容有：操作规程、系统要求、工艺、平安措施等。
③试运转阶段需要跟踪调查记录调试运转中的资料必须齐全完善。

晋合广场工程部
2010年10月25日
