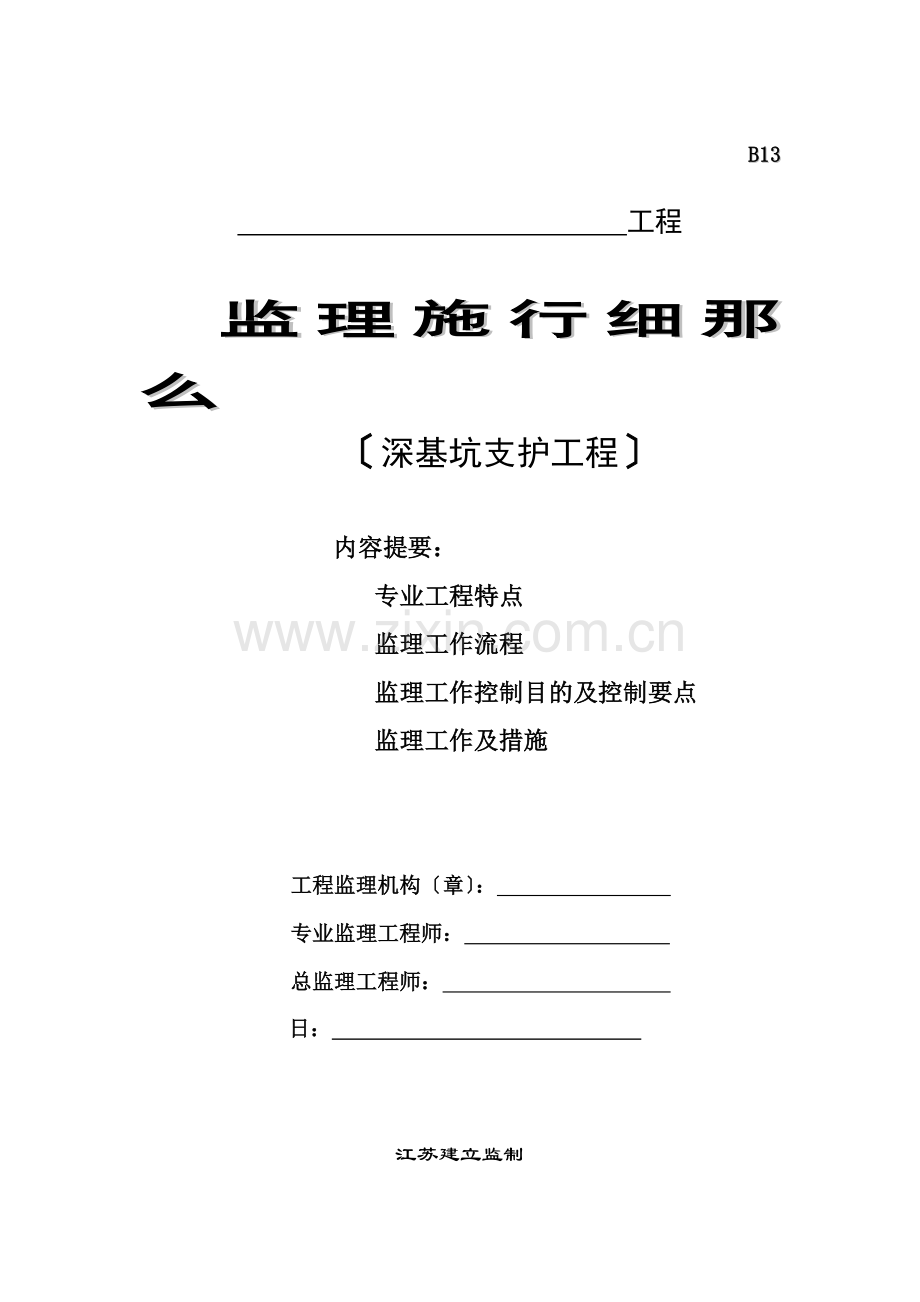

B13
　　　　　　　　　　　　　　工程
监理施行细那么
〔深基坑支护工程〕

内容提要：
专业工程特点
监理工作流程
监理工作控制目的及控制要点
监理工作及措施

工程监理机构〔章〕：　　　　　　　　
专业监理工程师：
总监理工程师：　　　　 　　　　 　
日：　　　　　　　　 　　　 　　

江苏建立监制

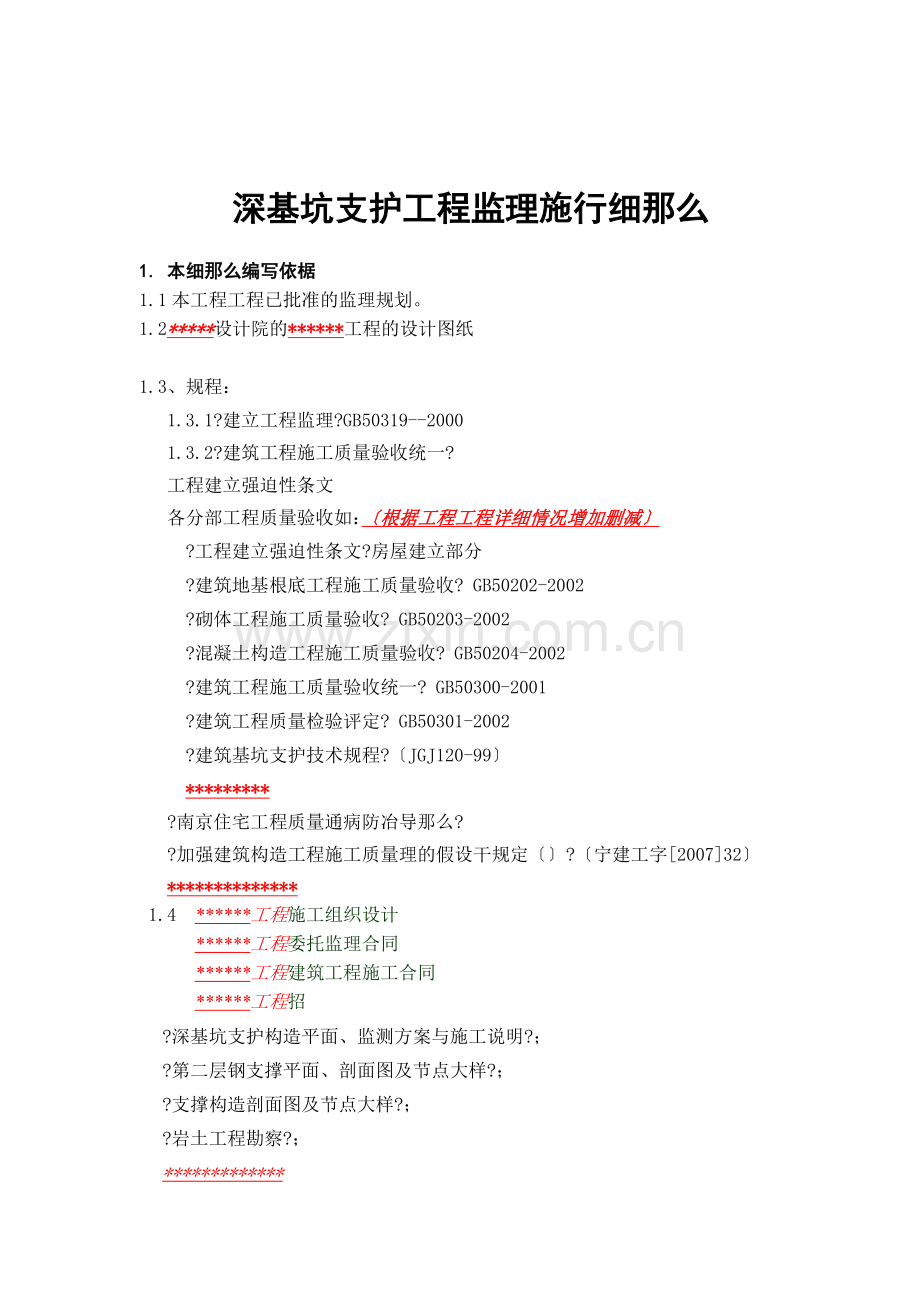

深基坑支护工程监理施行细那么

1. 本细那么编写依椐
1.1本工程工程已批准的监理规划。
1.2*****设计院的******工程的设计图纸

1.3、规程：
1.3.1?建立工程监理?GB50319--2000
1.3.2?建筑工程施工质量验收统一?
工程建立强迫性条文
各分部工程质量验收如：〔根据工程工程详细情况增加删减〕
?工程建立强迫性条文?房屋建立部分
?建筑地基根底工程施工质量验收? GB50202-2002
?砌体工程施工质量验收? GB50203-2002
?混凝土构造工程施工质量验收? GB50204-2002
?建筑工程施工质量验收统一? GB50300-2001
?建筑工程质量检验评定? GB50301-2002
?建筑基坑支护技术规程?〔JGJ120-99〕
*********
?南京住宅工程质量通病防冶导那么?
?加强建筑构造工程施工质量理的假设干规定〔〕?〔宁建工字[2007]32〕
**************
1.4 ******工程施工组织设计
******工程委托监理合同
******工程建筑工程施工合同
******工程招
?深基坑支护构造平面、监测方案与施工说明?；
?第二层钢支撑平面、剖面图及节点大样?；
?支撑构造剖面图及节点大样?；
?岩土工程勘察?；
*************
2. 专业工程特点
2.1 ******工程位于**************,总面积约****平方米地上**层地下**层主要由*****组成。地下是***,地上主要是***建筑高度是米构造形式为**,根底形式为****。耐火等级是***抗震设防烈度是****。
2.2 该工程建立是***施工是***设计是***〔简单描绘〕
3.监理工作的流程如下：
对施工过程进展跟踪检查
特殊施工过程和质量控制点实行旁站监理
做好本专业各检验批的检查验收
参与图纸会审提出相关问题
确定本专业的工程质量目的
熟悉土建专业相关施工图纸
做好本专业的各分项工程的平行检验记录
对本专业各分项工程
进展验评
对已完成的分项工程进展计量
编写本专业分部工程质量评估
参与〔子〕工程的质量开工预验收和正式开工验收
审核本专业工程开工图
审核本专业工程开工工程量结算
做好相关的开工前准备
工作
与本工程相关专业进展施工前的交流
确定工程质量控制
要点

4、监理目的值
*********工程********分部〔分项〕将严格按照规定要求完善制度做好控制协调好各方关系确保该分项工程到达 ****** 等级。
5.监理控制要点及措施
基坑开挖时可能产生的问题如：
①地下水大量渗入基坑造成基坑涌砂和涌土。
②基坑开挖面积及深度大、软弱土层易产生较大的坑底隆起及边坡失稳对临近的道路及建筑物造成危害。
因此基坑开挖设计考虑采用全封闭止水帷幕及加支撑的钻孔灌注桩支护构造。
5.1 针对本工程施工重点、难点的分析
针对支护涉及杂填土、淤泥质粉质粘土中夹土粉砂等含水较丰富的地层且基坑位于**********按以往施工经历施工确保止水桩的止水效果。
支护桩涉及杂填土、淤泥质粉质粘土、粉细砂施工易产生缩颈坍塌等现象。
5.2 施工过程中的监控要点
5.2.1 支护桩、立柱桩
按照钻孔灌注桩工程监理施行细那么执行
双轴深搅桩监控要点
.1施工质量的监控
〔1〕外购水泥严格控制质量检查复核质量保证资料坚持材料复检合格前方可使用。
〔2〕监理要复测搅拌桩轴线及导沟的边线检查复核桩机桩架的走位钻孔的深度、速度检查水泥浆液的搅拌操作、水灰比。要求施工将单桩水泥用量及单桩搅拌浆桶数外加剂量明确标示于深搅机后台按照其进展操作监理要经常用泥浆比重计复核水泥浆搅拌质量确保桩质量。
〔3〕监理要巡查记录桩机的移位、开钻、提升经常复查桩架的垂直度确保搭接质量。
〔4〕要求施工严格控制钻下钻、提升的速度假设出现注浆孔堵或断浆现象应及时停泵排除故障后再采取有效措施进展复喷浆严防断桩、空桩。
〔5〕要求施工为保持工作连续性严禁钻下钻提升中途进展换岗接班建立交接班记录制度。如因特殊原因出现超过12小时施工接缝须采用套打或后排补桩止水。
.2主要平安技术措施的监控
〔1〕深层搅拌机的入土切削和提升搅拌负荷太大及电机工作电流超过额定值时应要求减慢提升速度或补给清水一旦发生卡钻或停钻现象应切断电源将搅拌机强迫提起之后才能重启动电机。
〔2〕深层搅拌机电网电压低于380V应暂停施工以保护电机。
〔3〕灰浆泵及输浆路
①泵送水泥浆前路应保持潮湿以利输浆。
②水泥浆内不得有硬结块以免吸入泵内损坏缸体。
③灰浆泵应定拆开清洗注意保持齿轮减速器内光滑油清洁。
〔4〕深层搅拌机械及起重设备在施工场地不可以满足施工需要时〔如：土质松软钻机无法就位等〕就在其施工部位进展加固、碾实；或者参加石块、增加枕木保证钻机在施工过程中不会发生倾斜等平安隐患。
.3深层搅拌桩施工后不允许在其附近随意堆放重物防止桩体变形。
降水井施工
.1本场地共布置降水井********口井深均为*********米井径******* mm井成孔*********mm。井施工完毕后降水井立即抽水预降水以利于土方开挖的施工。
.2井施工监控
〔1〕根据场地含水层特征成孔时要求施工严格控制泥浆性能泥浆比重<1.05泥浆粘度16-18秒。
〔2〕要求安装井前应稳底换浆。
〔3〕要求根据现场场地质条件及地表水量等要求施工过滤采用80目尼龙网包扎一层半并用铁丝绑扎绑扎间距20mm。
〔4〕要求井间焊接严防止渗土渗砂。
〔5〕要求井底使用3mm钢板封底。
〔6〕要求井严格居中确保填砾层厚度填砾高度至过滤上1000mm。砾料选取用2-4 mm绿豆砂。
〔7〕要求洗井后正常抽水前井口用粘土填实。
〔8〕要求井水应设总集中排入场外沉砂池中经过沉砂沉淀后排入下水道严禁随地排放防止回归地下。
土方施工监控
.1施工必须编制土方专项施工方案在进展土方工程施工前要求提早申报。
.2当支护桩施工完毕后要组织支护工程资料和成品进展仔细验收对有问题的地方进展分析证认为没有问题后才可进展土方开挖施工。
.3监理要检查降水设施和设备保证基坑内外的降排水及疏导工作正常。
.4检查土方施工的证照是否齐全。
.5检查渣土堆放地点。
.6检查施工挖土应急设备物资等是否已备齐如垫路用的钢板、草包、粗钢绳、照明灯等。
.7在土方开挖过程中做好基坑内外降排水工作配合土建做好支护桩桩间土的处理同时做好基坑监测工作注意观察周边环境、地下水位及支护桩的变化根据基坑监测方案及监测数据指导土方开挖施工；
圈梁和砼支撑监控
.1检查圈梁、砼支撑定位放线要求按照设计图准确测放中心位置准确进展支撑节点的定位。
.2检查圈梁、砼支撑的钢筋绑扎质量。各接点绑扎及预埋件埋设和焊接一定要按图施工各绑扎、焊接头、保护层应符合设计及要求。绑扎好后不得踩踏经监理验收合格后进展支模工序在浇筑混凝土前还应进展钢筋稳检的检查。
.3圈梁、砼支撑模板要结实不应有通缝。要求双侧模除有支撑、加固外还应有每隔2~3 m有一道Φ8拉筋固定两侧模板。模板经监理验收后才进入下道工序。
.4旁站砼浇筑混凝土须按要求运输、浇灌、振捣及养护。进入现场的商品混凝土需按要求进展外观检查与抽样制作试块按照要求圈梁每100 m3制作一组试件。
.5混凝土支撑需养护到设计强度时方可进展土方开挖。
.6另外在施工过程中还需注意以下几点要求：
〔1〕支撑构造的施工和撤除顺序应与围护构造的设计工况相一致。
〔2〕支撑施工应与土方开挖亲配合在土方开挖到支撑设计底标高后及时进展支撑施工以发挥支撑作用。在土方施工做分层分区开挖的同时支撑施工必须及时跟上这对控制基坑位移防止意外事故至关重要。
钢支撑监控
.1要求支撑安装应与土方开挖亲配合在土方挖到设计标高并在主体底板到达设计强度后及时安装并施工加应力发挥支撑作用。
.2检查钢构造支撑的端头处与圈梁的连接是否符合以下规定：支撑端面头设置厚度不小于10 mm的钢板作封头端板端板与支撑杆件满焊焊缝厚度及长度能承受全部支撑力或与支撑强度相一致必要时设加劲板；肋板数量、尺寸应满足支撑端头部分稳定要求和传递支撑力的要求。支撑端面与支撑轴线不垂直时可在围檩上设置预埋铁件或其它构造措施以承受支撑与圈梁或围檩间的剪力。
.3检查钢支撑预加应力的施工是否符合以下要求：支撑安装完毕后应及时检查各节点的连接情况经确认符合前方可施工预应力预压力的施加在支撑的两端同时同步对称进展；预应力分级施加重复进展加至设计值时应再次检查各连接点的连接情况必要时应对节点进展加固待额定压力稳定后锁定。
.4假如立柱穿过主体构造底板以及支撑穿过主体构造地下室外墙的部位要求必须采取可靠的止水措施。
换撑监控
要求支撑撤除前,应先安装好替代系统.替代支撑的截面和布置应由设计计算确定。为了加快进度和保障工砼撑可采用爆破法撤除采用爆破法撤除混凝土支撑构造前必须对周围环境和主体构造采取有效的平安防护措施。所有支撑〔每层〕都应按与施工时的区段、次序一致边拆边结合监测结果调整撤除次序、时间。利用主体构造换撑时检查是否应符合以下规定：
.1主体构造的楼板或底板混凝土强度应到设计强度。
.2在主体构造与围护墙之间设置好可靠的换撑传力构造；
.3在主体构造楼盖部分缺少部位应在主体构造内的适当部位设置临时的支撑系统。支撑载面应按计算确定；
.4当主体构造的底板楼板分块施工或设置后浇带时应在后浇带的适当部位设置传力构件。
5.3 钻孔灌注桩监控要点见钻孔灌注桩施行细那么。
5.4 深层搅拌桩
认真审查施工的施工组织设计检查催促施工方在施工前组织有关人员认真讨施工组织设计要点并由现场技术负责人向全体施工人员做好质量技术交底工作。
对工艺流程的各种环节要点当班技术员必须先自检合格后再由监理现场人员验收签字前方可进入下一道工序施工对不按设计要点和要求施工达不到质量要求的工程必须采取补救措施验收合格前方可进展下道工序施工。
进场原材料的规格、品种、出厂日、标等必须检查验收并按要求抽样送检合格前方可使用材料进场后妥善保。
桩机安装要保持垂直搅拌桩的垂直度偏向不得超过1桩位偏向不大于50mm。
搅拌桩如用单头深层搅拌机施工与桩的搭接横向200mm纵向300mm其搭接时间间隔不超过24小时如超过时间应增大水泥用量和延长搅拌时间或加桩处理。
搅拌头第一次搅拌下沉严格控制好机械的工作电流搅拌头下沉速度应小于1m/min确保土体充分搅碎并不得随意注水搅拌。
搅拌桩喷浆采用在第一次提升搅拌时一次喷浆完成全桩必须喷浆均匀不得有未喷浆的夹心层且搅拌头第二次提升速度每分钟不得大于50cm。
前后台操作应亲配合联络信必须明确后台供浆必须连续一旦因故停浆必须立即前台。
每根桩必须连续施工不得停机不得在桩体搅拌过程中交接班如遇特殊情况停机宜将搅拌机下沉至停浆点以下0.5m待恢复开机再喷浆提升。
灰浆搅拌必须按设计要求在压浆过程中严格控制进浆速度。
严格控制浆液水灰比施工用浆液水灰比控制在0.55m以下浆液比重大于1.8。
每班指定专人做好每根桩的施工原始记录并在开工图上标明桩。
5.5 降水井及观测井
按照设计要求用测距仪将降水井位置平均布设于承台间隙处。
钻机就位要求对准所定降水井位置就位后需平整、稳固对中。
钻机开钻前要做好各项准备工作〔包括降水井所需井、绿豆砂等材料运至现场〕确保成井施工一次不连续完成。
检查清孔质量钻孔至预定位置后利用钻机空转不井尺清孔。
检查下质量提钻后待泥浆比重降至1：1粘度不大于16″后下。下前须检查花外滤网包扎情况要求滤网必须完好最下节花底封口必须焊好。井与井之间电焊连接同时必须保证井坚直井在孔内居中。
检查填料质量需将绿豆砂填入井外空隙内至孔口。
移机后旗入水泵开场抽水直至井内抽清方可停顿而后转入正常降水井抽水。
5.6基坑开场及地下室施工过程中的现场监测
由于该工程基坑施工风险大在施工过程中跟踪施工活动对坑围地层位移和附近建筑物地下线等保护对象的变形及受力情况进展量测极为重要以确保基坑施工及附近建筑物地下线平安。
监测工程：监测工程可由基坑支护设计人员与监理、施工共同商定详细工程有：
.1基坑围护桩的程度变位包括桩的测斜和桩顶部的隆沉量及程度位移。
.2地层分层沉降量〔或回弹量〕。
.3各立柱桩的隆沉量及程度位移。
.4支撑系统的变形及弯矩、支护桩的弯矩。
.5基坑周围地下线、房屋的沉降和程度位移。
.6基坑内外侧的孔隙水压力及水位。
.7构造底板的反力及弯矩。
.8基坑内外侧的水土压力值。
监测工程的戒备值。
在工程监测中每一测试工程都应根据实际情况的客观环境和设计计算书事先确定相应的戒备值以判断位移或受力状况是否超过允许的范围判断工程施工是否平安是否需调整施工工序或优化原设计方案。
监测工程由专业队伍按时间要求进展监测监测结果要及时整理报监及施工。如有异常情况必须立即有关部门采取平安措施。
施工要事先提出抢险方案报基坑支护设计、业主及监理。施工按同意的抢险方案组织抢险队伍准备好抢险器材。在基坑施工过程中抢险队伍要严阵以待做好巡查工作。如遇险情立即按抢险方案处理防止险情扩大。
5.7基坑监测的监控
本工程基坑监测是*******************
要求监测根据监测方案按时上报监测资料如发现异常或接近临界点必须立即报相关采取应急措施。
