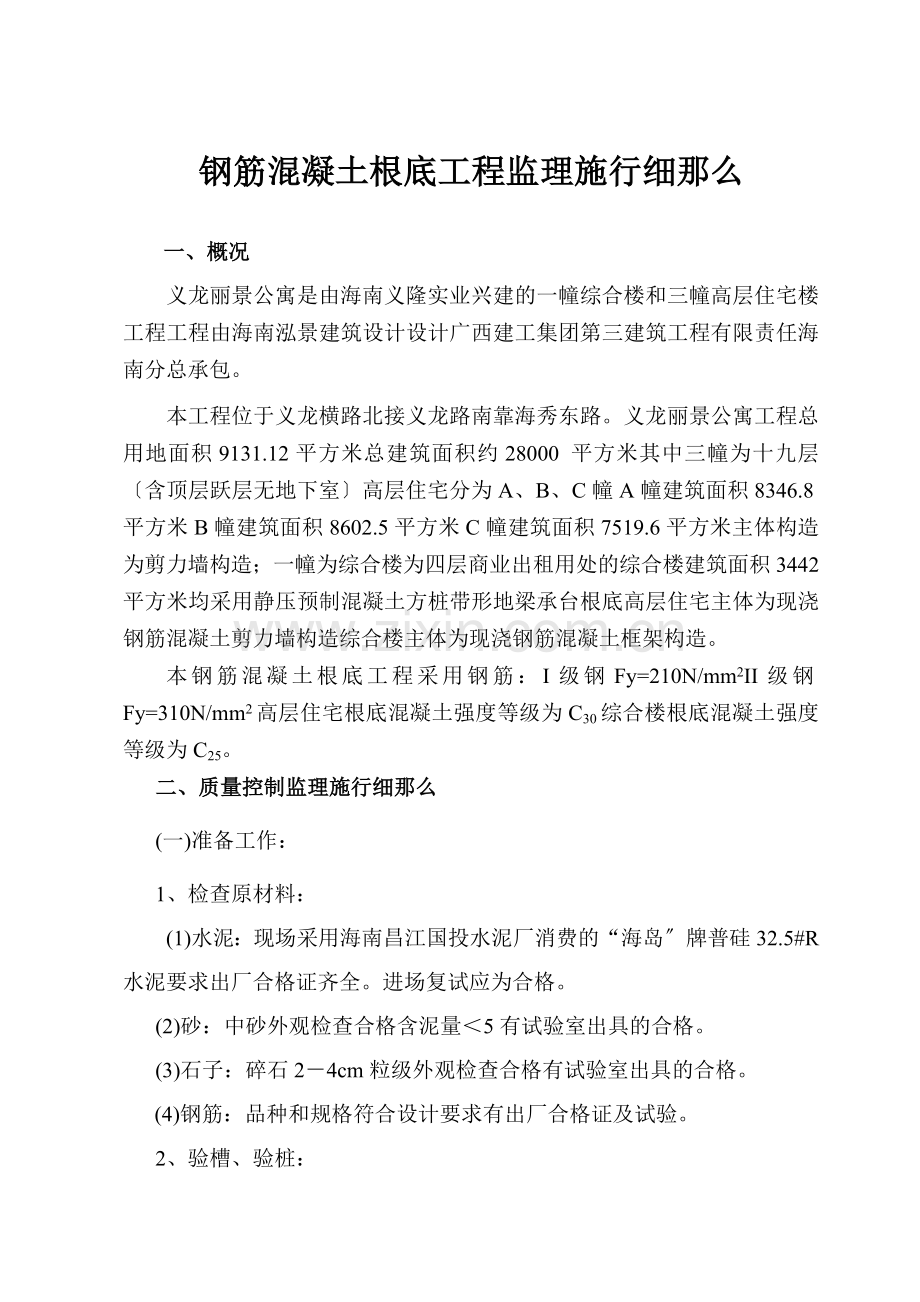

钢筋混凝土根底工程监理施行细那么
一、概况
义龙丽景公寓是由海南义隆实业兴建的一幢综合楼和三幢高层住宅楼工程工程由海南泓景建筑设计设计广西建工集团第三建筑工程有限责任海南分总承包。
本工程位于义龙横路北接义龙路南靠海秀东路。义龙丽景公寓工程总用地面积9131.12平方米总建筑面积约28000 平方米其中三幢为十九层〔含顶层跃层无地下室〕高层住宅分为A、B、C幢A幢建筑面积8346.8平方米B幢建筑面积8602.5平方米C幢建筑面积7519.6平方米主体构造为剪力墙构造;一幢为综合楼为四层商业出租用处的综合楼建筑面积3442平方米均采用静压预制混凝土方桩带形地梁承台根底高层住宅主体为现浇钢筋混凝土剪力墙构造综合楼主体为现浇钢筋混凝土框架构造。
本钢筋混凝土根底工程采用钢筋:I级钢Fy=210N/mm2II级钢Fy=310N/mm2高层住宅根底混凝土强度等级为C30综合楼根底混凝土强度等级为C25。
二、质量控制监理施行细那么
(一)准备工作:
1、检查原材料:
(1)水泥:现场采用海南昌江国投水泥厂消费的“海岛〞牌普硅32.5#R水泥要求出厂合格证齐全。进场复试应为合格。
(2)砂:中砂外观检查合格含泥量<5有试验室出具的合格。
(3)石子:碎石2-4cm粒级外观检查合格有试验室出具的合格。
(4)钢筋:品种和规格符合设计要求有出厂合格证及试验。
2、验槽、验桩:
〔1〕复验基坑设计标高及轴线位置复验桩位偏向。
〔2〕桩基资料根本齐全桩基验收合格。
(二)现浇钢筋混凝土根底、承台、地梁施工的质量控制:
1、熟悉施工图及设计变更内容严格按图施工土建与水电施工应配合好注意预留孔洞的位置。
2、对于钢筋绑扎:
(1) 核对成型钢筋是否按设计要求。
(2) 检查根底承台、地梁、钢筋规格、数量、下料长度是否按设计图纸进展绑扎。
(3) 检查地梁受力钢筋搭接接头位置是否正确。 其接头是否互相错开一般情况下每个搭接接头的长度范围内受拉区、搭接钢面积不应超过该长度范围内钢筋总面积的25。 受压区不超过该长度范围内钢筋总面积的50。
(4) 检查地梁钢筋的锚固长度是否到达设计要求 弯钩朝向是否正确。
(5) 对于单、双面焊接主筋先检查电焊工上岗证和试验然后对焊接接头进展抽查。对单、双面焊接头:从每批焊接接头中随机切取3个试件进展抗拉试验经试验室检测合格才可施工。外观检查:焊缝外表平整、无凹陷、焊瘤、接头处无裂纹、气孔、焊渣及咬边。单面焊焊缝有效长度应大于或等于10d 双面焊焊缝有效长度≥5d焊缝有效高度≥0.3d宽度≥0.7d。钢筋焊接前应在接口处预弯并使搭接的钢筋轴线在同一直线上。
(6) 所有受力钢筋和箍筋交接处全绑扎不得跳扣。
(7)检查箍筋的间距、数量是否符合设计要求 检查箍筋弯钩平直长度是否到达10d弯钩角度是否到达135°的抗震标准要求。
(8)受力钢筋保护层由于本工程钢筋网架自重较大 采用砂浆垫块要求强度足够设计要求厚度为35cm。
(9)按?钢筋绑扎(焊接) 分项工程质量检验评定表?及?钢筋焊接接头分项工程质量检验评定表?进展抽检抽检过程现各项问题及时提出解决方案、要求施工队及时整改。整改后填写评定表完成评定工作。
3、模板安装:
(1)催促施工队制定根底承台、地梁模板的组装方案 并经计算确定模板和支架具有足够的强度、刚度和稳定性支架的支承部分有足够的支承面积满足浇灌混凝土的需要。
(2)复测施工方测设捣制标高保证混凝土的尺寸。
(3)安装完成后按?模板分项工程质量检验评定表?工程。 检查模板制作尺寸是否符合混凝土构件的尺寸要求。抽检过程中对超出允许偏向值的要求整改。整改后填写?模板分项工程质量检验评定表?完成评定工作。
(4)混凝土浇灌:
①开场混凝土工程施工前应进展配合比试验具有试验室出具的配合比。
②搅拌前按配合比监理人员须与施工方技术人员共同对材料过磅将重量比换算成体积比。监理人员对现场所进砂、碎石质量及含水率要掌握好。然后进展搅拌试配混凝土和易性稠度及坍落度符合要求后才开场浇灌。
③浇灌前槽底及模板应浇水润湿模板杂物一定要去除干净。
④注意控制混凝土搅拌时间要求搅拌时间不少于施工标准规定的混凝土搅拌的最短时间。
⑤振捣:混凝土浇筑应分层浇筑沿浇筑方向采用斜向振捣法。插入式振动棒应快插慢拔插点均匀排列顺序进展不遗漏做到均匀振实振捣时间以混凝土外表翻浆出气泡为宜。
⑥留槎(施工缝):尽可能连续浇筑。如有留槎位置应在地梁的1/3范围之间)。继续施工时 监理人员要催促施工人员接槎处混凝土应用水润湿并浇浆使新旧混凝土接合良好然后才用原等级混凝土进展浇灌。
⑦混凝土浇筑时要按标准要求留置试块。
⑧养护:混凝土浇灌后10小时内浇水养护浇水次数以保持混凝土潮湿状态为宜。
三、常见质量问题
1、爆模、胀模:
原因分析:
(1)模板强度或刚度不够、支撑强度或刚度不够。
(2)支模的支撑拉杆间距过大模板不结实。
控制及处理:重视模板的施工质量必须进展模板的强度刚度、支撑系统稳定性等的计算、设计。安装完毕后认真严格检查模板系统。
2、麻面:
现 象:混凝土外表部分缺浆粗糙或有许多小凹坑但无钢筋外露。
原因分析:
(1)模板外表粗糙或清理不干净粘有干硬水泥砂浆等杂物、 拆模时混凝土外表被粘损。
(2)木模板在浇筑混凝土前没有浇水潮湿或潮湿不够 浇筑混凝土时与模板接触部分的混凝土水分被模板吸去致使混凝土外表失水过多。
(3)模板拼缝不严浇筑混凝土时缝隙漏浆 混凝土外表沿模板缝位置出现麻面。
(4)混凝土振捣不实混凝土中的气泡未排出 一部分气泡停留在模板外表形成麻点。
控制及处理:
(1)模板面清理干净不得粘有干硬水泥砂浆等杂物。
(2)木模板在浇筑混凝土前应用清水充分潮湿清洗干净 将模板缝隙拼接严。
(3)混凝土必须按操作规程分层均匀振捣实严防漏振 每层混凝土均应振捣至气泡排除为止。
3、蜂窝:
现象:混凝土部分酥松砂浆少石子多石子之间出现空隙形成蜂窝状的凹坑。
(1)混凝土配合比不准或组成的拌和物材料计量不准 特别是加水量不准造成砂浆少石子多。
(2)混凝土搅拌时间短、没有拌合均匀混凝土和易性差、 振捣不实。
(3)未按操作规程浇筑混凝土下料不正确使石子集中 振不出水泥浆造成混凝土离析。
(4)混凝土一次下料过多没有分段分层浇筑 振捣不实或下料与振捣配合不好未及时振捣因漏振而造成蜂窝。
(5)模板孔隙未堵好或模板支设不结实 振捣混凝土时模板移位造成严重漏浆或墙体烂根形成蜂窝。
控制及处理:
(1)可先将小蜂窝处用水冲洗干净然后用1∶2或1∶2.5水泥砂浆修补。
(2)如是大蜂窝那么先将松动的石子和突出颗粒剔除 尽量剔成喇叭口外边加大些然后用清水冲洗干净湿透再用高一级的豆石混凝土捣实加强养护。
4、露筋:
现象:钢筋混凝土构造内的主筋或箍筋等没有被混凝土包裹而外露。
原因分析:
(1)浇筑混凝土时垫块位移或放置过少或漏放使钢筋紧贴模板。
(2)模板支架不稳孔隙未堵造成混凝土漏浆过多。
(3)配合比不准确使混凝土产生离析,部分与钢筋接触部位缺浆。
(4)混凝土振捣时振动棒撞击钢筋或钢筋绑扎不牢,造成钢筋位移。
(5)混凝土振捣不实或木模潮湿不够 混凝土外表失水过多或拆模过早。
控制及处理:
将外露钢筋上的混凝土残渣和铁锈清理干净用水冲洗潮湿再用1∶2~2.5水泥砂浆抹压平整如露筋较深应将薄弱混凝土剔除冲刷干净润湿用高一级豆石混凝土捣实认真养护。
5、缺棱掉角:
现象:地 梁、柱、承台直角边处混凝土部分掉落不规整棱 角有缺陷。
原因分析:
(1)木模板在浇混凝土前未潮湿或潮湿不够 浇筑后混凝土养护不好导致棱角处混凝土水分被模板大量吸收而强度降低拆模时棱角粘隙。
(2) 侧面非承重模板过早撤除或拆模时受外力作用或重物撞击或保护不好棱角被碰掉。
控制及处理:
缺棱掉角较小可将该处用钢丝剧刷净清水冲洗充分潮湿后用1∶2或1∶2.5水泥砂浆抹齐补正对较大的掉角可将不实的混凝土或突出石子凿除用水冲刷干净湿透然后支模用比原混凝土高一级的豆石混凝土补好认真养护。
6、孔洞:
现象:混凝土构造内有空腔部分没有混凝土或蜂窝特别大。
原因分析:
(1)在钢筋集处混凝土浇筑不畅通不能充满模板而形成孔洞。
(2)未按顺序振捣混凝土产生漏振。
(3)混凝土离析砂浆别离石子成堆或严重漏浆形成孔洞。
(4)混凝土工程的施工组织不好末按施工顺序和施工工艺认真操作而造成孔洞。
(5)混凝土中有泥块和杂物掺入或将木块等大件料具大入混凝土中。
(6)不按规定下料一次下料过多下部因振捣器振动作用半径达不到形成松散状态以致出现孔洞。
控制及处理:对混凝土孔洞的处理通常要经有关共同研究制定补强方案经批准前方可处理。
7、缝隙夹层
原因分析:
在浇筑混凝土前没有认真处理施工缝外表;浇筑时捣实不够。
本工程 浇筑混凝土体积较大分层分段施工重新施工后未认真检查清理杂物混入混凝土内在施工缝处造成杂物夹层。
控制及处理:
当外表缝隙较细时可用清水将裂缝冲洗干净充分潮湿后抹水泥浆。对夹层的处理应慎重将夹层中的杂物和松软混凝土去除用清水冲洗干净充分潮湿在浇筑进步一级强度等级的豆石混凝土捣实并认真养护。
8、柱、剪力墙插钢筋位移:
原因分析:
柱、剪力墙钢筋固定不结实振捣棒及下料时碰撞钢筋碰断拉紧钢丝致使钢筋位移。
控制及处理:
浇筑对位时钢筋工一定要跟班随时注意浇筑过程中碰撞柱筋的情况在混凝土初凝前及时拉线调整。
海口百佳兴工程监理
义龙丽景公寓工程工程监理部
二OO三年一月
