组团电气工程监理细则.doc

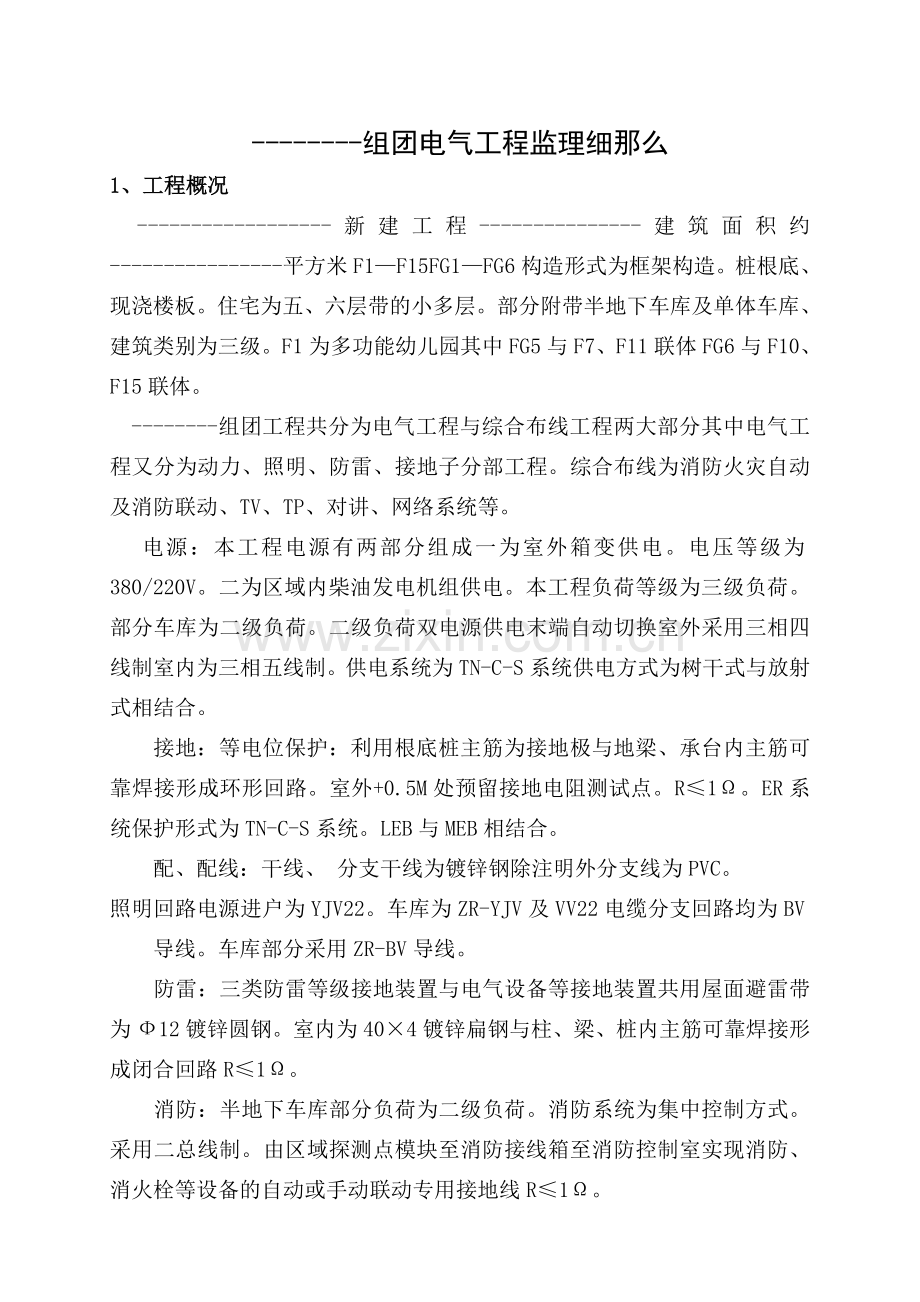

--------组团电气工程监理细那么
1、工程概况
------------------新建工程---------------建筑面积约----------------平方米F1—F15FG1—FG6构造形式为框架构造。桩根底、现浇楼板。住宅为五、六层带的小多层。部分附带半地下车库及单体车库、建筑类别为三级。F1为多功能幼儿园其中FG5与F7、F11联体FG6与F10、F15联体。
--------组团工程共分为电气工程与综合布线工程两大部分其中电气工程又分为动力、照明、防雷、接地子分部工程。综合布线为消防火灾自动及消防联动、TV、TP、对讲、网络系统等。
电源：本工程电源有两部分组成一为室外箱变供电。电压等级为380/220V。二为区域内柴油发电机组供电。本工程负荷等级为三级负荷。部分车库为二级负荷。二级负荷双电源供电末端自动切换室外采用三相四线制室内为三相五线制。供电系统为TN-C-S系统供电方式为树干式与放射式相结合。
接地：等电位保护：利用根底桩主筋为接地极与地梁、承台内主筋可靠焊接形成环形回路。室外+0.5M处预留接地电阻测试点。R≤1Ω。ER系统保护形式为TN-C-S系统。LEB与MEB相结合。
配、配线：干线、 分支干线为镀锌钢除注明外分支线为PVC。
照明回路电源进户为YJV22。车库为ZR-YJV及VV22电缆分支回路均为BV导线。车库部分采用ZR-BV导线。
防雷：三类防雷等级接地装置与电气设备等接地装置共用屋面避雷带为Ф12镀锌圆钢。室内为40×4镀锌扁钢与柱、梁、桩内主筋可靠焊接形成闭合回路R≤1Ω。
消防：半地下车库部分负荷为二级负荷。消防系统为集中控制方式。采用二总线制。由区域探测点模块至消防接线箱至消防控制室实现消防、 消火栓等设备的自动或手动联动专用接地线R≤1Ω。
2、编制根据
2.1已批准的工程监理规划
2.2已批准的电气施工组织设计
2.3与专业工程相关的、
2.4设计
2.5技术资料
3、监理目的
   确保电气工程和智能工程按预方案完成使工程监理到达化、化做到平安、文明施工。本工程的质量目的为合格。
4、监理根据
4.1?施工承包合同?
4.2?建立监理合同?
4.3 施工图纸:
4.4?供配电系统设计? 〔GB 50052-95〕
4.5?低压配电设计? 〔GB 50054-95〕
4.6?建筑物防雷设计?〔GB50057-94〕
4.7?民用建筑照明设计? 〔GBJ 133-90〕
4.8?民用建筑电气设计? 〔JGJ/T16-92〕
4.9?电力工程电缆设计? 〔GB50217-94〕
4.10?工业与民用电力装置的接地设计? 〔GBJ65-83〕
4.11?建筑电气安装工程质量检验评定? 〔GBJ 303-88〕
4.12?建筑电气工程施工质量验收?(GB-50303-2002)
4.13?钢制电缆桥架工程设计?CECS31-91
4.14?智能建筑工程质量验收?(GB50339—2003)
5、 电气工程、智能建筑工程监理预控措施及监理工作重点
电气安装工程质量的三大因素为设计、施工及材料和设备制造。
智能建筑工程主要在质量控制系统检测和开工验收方面提出要点要求。
5.1  电气工程
5.1.1  设计复核及优化：
电气专业监理工程师首先应该熟悉电气安装工程设计图纸及说明书参加图纸会审并做好记录全面理解设计要求和使用要求。
   (1)设计的组成内容是否符合、；
   (2)设计说明、工程数量、设备和主要材料是否与施工图相符施工图互相间是否符合一致设计是否有错误和遗漏；
   (3)室内外设备的布置和线路道路是否符合规定和现场实际；
   (4)采用新是否指明来源加工非定型是否有足够份数的工厂消费用图纸和其他必要的资料；
   (5)中是否附有充分而完好的协议如电源协议、外委配合工程协议城建部门批准的线路途径的有关等；
   (6)结合供电方案熟悉、理解、掌握供配电系统构成及切换系统重要负荷逻辑关系理解相关专业的系统功能及负载情况重要数据应复核。
5.1.2  电气安装施工企业的资格审查：
   (1)从事建筑电气工程施工企业必须持有?供用电工程施工答应证?其资格和才能应与承包工程的规模和技术要求相适应。
   (2)电气安装工程由总承包分包的工程总包应对工程质量全面负责。分包应按相应质量验收的规定评定所承当的分项、分部工程的质量等级。并将评定结果及资料交总包和监理。
    建立直接分包的工程按协议规定执行。
    (3)从事电气安装工程施工的企业必须有健全的质量保证体系和技术理体系并对安装质量负责施工现场必须具备以下条件：
    1)施工现场必须明确电气工程负责人对工程质量全面负责并负责施工现场临时用电技术平安制定施工组织、理措施、平安措施。
2)施工现场设电气技术人员担任技术负责人熟悉电气安装的施工工艺和技术指标对电气安装施工质量负直接责任。
    3)施工现场设有专职质量检查人员坚持三检制度如实填写记录资料齐全有效。
4)理解施工企业的业绩、信誉、人员素质及构成情况进场后仍需进一步观察理解。
5.1.3  电气安装工程设备、器材的认定：
    (1)采用的设备及器材均应符合现行技术的规定审核出厂证明技术合格证或质量保证书。设备应有铭牌及平安认证。进口设备需经商检部门检验合格。
    (2)落实设备、器材订货时间、交货条件及附加技术条件。理解、掌握对重要设备的质量控：制、检测手段、安装工艺必要时应到消费厂家实地考察。
    (3)设备、器材的运输、保应符合要求当有特殊要求时并应符合的要求。其保限为1年及以下应符合设备及器材保的专门规定。
    (4)催促承包及时做好设备及器材进场后的检查内容包括：
    1)包装及封良好无缺损；
    2)开箱清点并做记录规格应符合设计要求附件、备件应齐全；
    3)按要求做外观检查需做试验的应由有关部门进展试验；
    4)的技术应齐全。
(5)凡采用新材料、新型制品应有合格的试验及有关部门的技术鉴定。引进设备及拆、改建工程中使用经有关部门批准的旧设备、旧器材应首先满足或符合我国现行中的规定。
5.1.4  技术准备步骤及土建施工条件：
    (1)落实建立、设计、承包电气专业人员的情况、联络方式、联络渠道、明确分工和权限必要时在建立安排下与供电部门建立联络。
    (2)参加施工组织设计及施工方案的审查重点审查电气安装工程及施工现场临时用电组织设计；监理工程师除了进展文字审查以外还应与承包的技术人员交谈理解方案的性及可信程度。有针对性地制订监理措施。掌握详细施工方案、质量保证措施。审查相关专业：工序安排及衔接、穿插关系和预留部位、预埋件的保障手段和质量措施及成品保护手段。
    (3)参加审核工程工程施行总进度方案主要审查电气安装工程是否符合总工控制目的的：需要是否合理安排了电气安装施工以及施工方案的协调性及合理性。理解工程进度安排劳动力及机具情况。
    (4)施工现场临时用电组织设计是确保工程施工顺利进展的先决条件。施工用电要求确保；平安可靠准确计算施工用电负荷；合理分配负载；正确选用导线截面及开关整定值用电器具经检查合格后准许使用。
    (5)监理工程师组织土建与电气专业人员进展中间验收电气设备安装前土建施工应具备以下条件：
    1)屋顶楼板施工完毕不得遗漏；
    2)室内地面基层施工完毕并在墙上标出地面标高；
    3)预埋件及预留孔符合设计要求预埋件结实；
    4)混凝土根底及构支架到达允许的强度和刚度其坐标位置、标高、外形尺寸应符合设计要求和施工的有关规定。设备支架焊接质量符合要求；
5)模板、施工设备及杂物去除干净并有足够的安装场地施工道路畅通；
6)基坑已回填夯实；
    7)土建构造验收时电气施工人员应按内墙程度线、墙面线、按图查对核实预留施工孔洞及预埋路、箱盒。符合要求后将箱盒稳定好。
全部暗装电气工程的路安装完毕并将路扫通查对位置和路是否符合设计要求。
5.2  智能建筑工程
5.2.1  检查工程设计及施工图纸的完好性智能建筑工程必须按已审批的施工图设计施行。参加图纸会审并做好记录出现设计变更时按要求填写设计变更审核表。
5.2.2  检查施工现场质量理检查制度和施工技术措施。
5.2.3  必须按照合格技术和工程设计的要求对设备、材料和软件进展进场验收：工程中采用新材料、新是应符合和行业的有关规定。
5.2.4  质量检查应包括列入?施行强迫性认证的?或施行消费答应证和上网答应证理的未列入强迫性认证或未施行消费答应证和上网答应证理的应按规定程序通过检测前方可使用。
5.2.5  硬件设备及材料的质量检查重点应包括平安性、可靠性及电磁兼容性等工程可靠性检测可参考消费厂家出具的可靠性检测。
5.2.6  软件质量应按以下内容检查：
    (1)商业化的软件如操作系统、数据库理系统、应用系统软件、信息平安软件的网软件等应做好使用答应证及使用范围的检查；
    (2)由系统承包商编制的用户应用软件、用户组态软件及接口软件等应用软件除进展功能测试和系统测试之外还应根据需要进展容量、可靠性、平安性、可恢复性、兼容性、自诊断等多项功能测试并保证软件的可维护性；
(3)所有自编软件均应提供完好的文档(包括软件资料、程序构造说明、安装调试说明、使用和维护说明书等)。
5.2.7  设备及材料的进场验收详细要求如下：
    (1)保证外观完好无损伤、无瑕疵品种、数量、产地符合要求；
(2)设备和软件的质量检查应执行本章第3.2节的规定；
    (3)依规定程序获得批准使用的新材料和新除符合本条规定外尚应提供主部门规定的相关证明；
5.2.8  工程施行前应做好与建筑构造、建筑装饰装修、建筑给水排水及采暖、建筑电气、通风与空调和电梯等分部工程的接口确认应做好隐蔽工程检查验收和过程检查验收。
5.2.9  采用现场观察、核对施工图、抽查测试等对工程设备安装质量进展检查和观感质量验收。
5.2.10  系统检测时应具备以下条件：
    (1)系统安装调试完成后已进展了规定时间的试运行；
    (2)已提供了相应的技术和工程施行及质量控制记录。
    根据合同技术和设计以及规定的检测工程、检测数量和检测制定系统检测方案并经检测机构批准施行。
5.2.11  其他措施可参照本章电气工程部分。
5.3  电气安装工程、智能建筑工程监理要点
施工过程中的监理控制是把好质量的最后一关。监理工程师要坚持每道工序不验收认可不准转入下道工序的原那么。必须熟读设计图纸默记供电方案及关键数据对有关图纸会审记录和设计变更单应及时标注在相应的施工图上。
5.3.1  执行持证上岗制度电气技术理人员、操作人员应有相应的技术职称和有效合格的岗位操作证并登记备案。监理工程师要掌握理解技术素质及流动情况做到心中有数。
5.3.2  落实电气工程施工条件监理工程师要对施工方报来的各项工程及隐蔽工程报验单以施工图纸和及施工工艺要求认真审查。问题、疑点、缺陷应及时处理交代清楚不得遗留到下道工序。
5.3.3  监理工程师要严格执行规章制度做好工程洽商。发生设计、工艺、材料、设备变动都应先工程洽商再施工。各项手续以文字为凭及时填写日志掌握施工动态。
5.3.4  监理工程师要检查监视承包质量保证体系是否健全落实三检(自检、互检、交接检)制度三按(按图纸、按工艺、按)制度执行情况。
5.3.5  对供电系统、切换系统主要设备的安装调试监理工程师要亲自监视校验掌握详细的技术资料及情况。检查是否满足设计要求和施工验收要求做好记录。
5.3.6  对施工中的新技术、新设备、新工艺、新及代用器材施工中必须修改的工艺及方案监理工程师必须对照原设计要求进展审核并获得建立和设计的书面同意及有关业务部门的认可。
5.3.7  监理工程师要定参加工地例会根据需要组织召开专业性协调会议如加工订货划项会、建立直接分包的工程与总承包之间的划项会、专业性较强的分包进场协调会。
5.3.8  在承包质检人员自检合格的根底上对承包报验的部位进展隐蔽工程验收。要及时全面搜集相关技术资料及检验记录。按实际进度及质量情况按填写进度表工程质量应符合有关技术、设计及合同规定的要求。做好中间测试和收尾调试具有完好的技术和开工图资料。
5.3.9  结合供用电条件必要时可协助建立拟定相应的运行规章制度为初送电试运行创造条件顺利地转入工程保修阶段。
5.3.10  电气安装施工与其他专业施工配合及协调监理工程师要在施工全过程中始终催促、检查、协调电气专业与其他专业的配合关系明确职责分工加快过程进度保证工程质量降低消耗。
6、监理工作流程
6.1流程说明：

7 技术要求和质量→装修前内穿线→电缆敷设、母线安装→配电箱、开关箱、电动机、开关柜等安装→盘柜及二次接线→送电调试→运行→检查验收。
15mm；进入落地式配电箱的路排列应整齐口高出根底不小于50mm暗配不宜穿过设备根底。
〔2〕电线路的弯曲处不应有折皱凹陷和裂缝现象弯扁程度不大于外径的10％弯曲半径在明配时不小于外径的6倍暗配时不小于外径的10倍。
〔3〕当预埋电线出现以下情况时中间应加接线盒其位置应便于穿线。
ａ、子长度每超过30m无弯曲时。
ｂ、子长度每超过20m有一个弯曲时。
ｃ、子长度每超过15m有二个弯曲时。
ｄ、子长度每超过8m有三个弯曲时。
〔4〕钢的连接应符合以下要求：
ａ、丝扣连接端的套丝长度不应小于接头长度的二分之一接头应焊跨接线。
ｂ、暗配子直径大于50mm以上可使用套焊接套长度为外径的1.5～3倍焊口应结实、严。
C、镀锌钢严禁熔焊连接。
〔5〕电线与设备的过度
ａ、在枯燥的房内应从口加保护软引入设备、口应包扎严。
ｂ、口距地面不小于200mm。
ｃ、金属软连接应用软接头。
ｄ、金属软应用卡子固定。
ｅ、不得利用金属软做接地导体。
.3配线工程
〔1〕10mm2 及以下的单股铜芯线截面为2.5mm2 2米处加以固定；
〔2〕程度敷设的电缆在电缆的首尾两端及拐弯、电缆接头的两端处、当对电缆间距有要求时每隔5-10米
.7直埋电缆应有明确的标桩在直线段每50米一个桩120mm2时接地线的截面不小于 16mm2在电缆截面大于150mm2时接地线应不小于25mm2120mm2时接地线的截面不小于16mm2在电缆截面大于150mm2时接地线应不小于25mm2。
.2安装条件
(1)所有与安装有关的建筑工程应符合设计及要求。
(2)屋顶、楼板施工工作完毕后施工部位不得有渗漏现象。
(3)混凝土的根底应到达允许安装强度。
(4)现场杂物清理完毕预留孔洞符合设计预埋件结实。
(5)在试运行前二次灌浆和抹面工作完毕并到达强度要求所有建筑装饰工程应完毕。
.3安装
(1)检查电动机的光滑脂应无变质性能符合电动机的工作条件。
(2)盘动转子应灵敏无卡阻。
(3)空气间隙符合要求。
(4)引出线端子压接良好编齐全极性正确。
(5)机械部分安装应符合有关机械安装的规定。
(6)用1000V兆欧表测电动机的绝缘电阻不应小于0.5MΩ。
.5验收检查
(1)电动机宜在空载情况下第一次启动空载运行时间为2h并记录电动机的空载电流。
(2)电机运行方向正确无异常。
(3)电机的各部温度不应超过技术规定。
(4)滚动轴承的温度不应超过950C。
(5)振动不应超过规定。
.6开工
(1)开工图。
(2)设计变更。
(3)制造厂技术。
(4)安装记录、枯燥记录、抽芯记录。
(5)试检。
10mm以上根底型钢须可靠接地。允许偏向见下表。
工程允许偏向
不直度 ＜1 mm/m＜5 mm/全长
程度度 ＜1 mm/m＜5 mm/全长
位置误差及不平行度 ＜5
(2)盘柜安装允许偏向
工程允许偏向〔mm〕
垂直度〔每米〕 ＜1.5
程度偏向 相邻两盘顶部 ＜2
成列盘顶部 ＜5
盘面偏向 相临两盘边 ＜1
成列盘面 ＜5
盘间接缝 ＜2
(3)盘、柜、箱的接地应良好装有电气件的门应以镀锌的编织铜线与已接地的 盘柜或金属构造可靠连接。
(4)抽屉式柜、抽屉的推拉应灵敏无卡阻碰撞现象；抽屉应有互换性共电气和机械的闭锁装置应动作准确、可靠；辅助开关接点接触良好。动作准确。
(5)二次回路的电气间隙和爬电间隔 应符合要求
(6)盘内配线、电气回路采用电压不低于500V的铜芯导线其截面不小于2.5mm2其它回路不小于1.5mm2弱电回路可采用不小于0.5mm2→外观检查→安装送电调试→运行→5mm。
(4)灯具安装应结实排列整齐。
(5)同一室内在同一高度口安装的开关插座上下差不大于5mm插座回路应设漏电保护插座应选用平安插座。
(6)插座接线要求如下
ａ、单相二孔：右--相线、左--零线。
ｂ、单相三孔：右--相线、左--零线；上方接地线。
ｃ、成排开关上下差不大于2mmΩ3 防雷接地装置安装工程技术要求和质量
7.3.1施工流程：根底构造施工时利用砼中的钢筋进展可靠的电气连接作接地体〔隐蔽验收〕→随主体构造利用主钢筋作避雷接地系统引下线并在每层预留接地预埋件→强、弱电井道接地干线安装→屋顶避雷带、针安装→各种设备、道接地→总等电位接地→测试→检查验收。
7.3.2防雷接地装置安装工程
7.3.2.1对于“TN--S〞的接地系统电气装置的以下金属部分均应必须与“PE〞线作可靠的电气连接：
(1)电机、变压器、电气件、携带式或挪动式用电器具的金属底座和外壳。
(2)电气设备的传动装置。
(3)屋内、外配电装置的金属或钢筋混凝土框架以及靠近带电部分的金属遮栏和金属门；外窗、玻璃幕墙等接地焊接。
(4)配电控制、保护用的屏(柜、箱)及操作台等的金属柜架和底座。
(5)电缆头盒的金属外壳电缆的保护、金属护层。
(6)电缆桥架、支架、井架。
(7)装有避雷针的杆塔；装有输电线的杆上设备。
(8)封闭母线外壳及其他裸露的金属部分。
(9)干式变压器的金属箱体。
(10)电热设备的金属外壳；灯具的金属外壳。
7.3.2.2　屋面防雷、引下线一般利用建筑物主筋、引出墙体至避雷带部分宜用Φ16mm的镀锌圆钢过渡搭接长度应符合规定。
7.3.2.3  接地线焊接的搭接长度应符合以下规定：
(1)扁钢为其宽度的2倍(至少3个边焊接)。
(2)圆钢为其直径的6倍双面焊且焊缝饱满。
7.3.2.4　屋面避雷带应为不小于Φ12mm的镀锌圆钢其支持物也应为一样材质且间隔以 1米为宜。高为10~15cm做到高度一致平直美观。
7.3.2.5　避雷针应与引下线直接焊接并和避雷带连成一体屋面的所有金属物体都应和避雷带连成一体跨接线用直径12mm镀锌圆钢焊接 。
7.3.2.6　当建筑物超过30米高时按设计规定敷设均压环其金属门窗和金属栏杆等均应经均压环可靠接地。
7.3.2.7　屋面所有金属道都应可靠接地其丝接、法兰、阀门、应做跨接。
7.3.2.8　建筑物做总等电位联接。
7.3.2.9  验收检查
(1)整个接地网的外露部分的连接可靠接地线规格正确、跨接防腐层完好标志齐全明显。
(2)避雷针〔带〕的安装位置及高度符合要求。
(3)工频接地电阻值符合要求。
7.3.2.10开工
(1)安装记录。
(2)测试记录。
(3)隐蔽工程记录。
7.4智能建筑工程质量控制难点、重点
7.4.1、安装阶段：
⑴ 预留孔洞、预埋件的尺寸及定位的施工质量检查和监视；
⑵ 预埋及安装线材质及施工质量的检查和监视；
⑶ 线槽、桥架规格型、材质及安装施工质量的检查和监视；
⑷ 线缆规格型、质量及放线敷设施工质量的检查和监视；
⑸ 现场和前端设备质量及施工安装质量的检查和监视；
⑹ 主控设备质量及施工安装质量的检查和监视；
⑺ 各系统监控点表、工艺参数配置表、火灾系统与消防联动控制系统的联动方式表的审查确认及检查和监视；
⑻ 严格控制设计变更及工程现场签证建立由业主、监理、设计、施工四方共同把关的技术核定制度。
7.4.2、调试阶段：
⑴ 调试大纲及调试方案的审查和监视；
⑵ 各子系统及设备、智能仪表接口界面的审查和监视；
⑶ 系统试运行的参数统计和对照标书的技术要求进展质量分析。
7.4.3、验收阶段：
⑴ 对安装中的预埋线、顶棚天花内安装的线、线槽、桥架及需预埋的金属构件等隐蔽工程对照和设计要求进展检查验收认真隐蔽工程验收签证；
⑵ 在智能化系统工程阶段工作完毕时或子系统工程完工后会同业主、设计进展检查验收；
⑶ 在确认智能化系统稳定运行1～3个月后配合有关主部门分系统进展工程验收。对照各子系统工程验收、标书及合同要求检查、测试其功能及系统运行的可靠性、稳定性；
⑷ 审查工程开工图和开工资料参与现场施工质量检查与评定；
⑸ 组织智能化系统的培训与交接。
7.5电气工程质量保证措施
7.5.1施工前的准备
7.5.1.1熟悉和理解施工图掌握图纸的内容发现其中存在的问题防止“错、漏、碰、缺〞现象。
7.5.1.2掌握设计中在施工技术和上有难度的工程根据施工图搜集有关现行的进展有针对性的学习。
7.5.1.3深化掌握有关合同的内容对各工程的范围、及衔接情况有较深化的理解。
7.5.1.4理解施工的实力审查施工的施工组织设计、施工方案及技术措施是否切合实际。
7.5.1.5严格控制各种材料选用不得使用伪劣。
7.5.2  施工阶段
7.5.2.1以现行的、为根据结合现场的实际情况进展监视、检查、整改、完善。
7.5.2.2配合土建的预埋工作尺寸要准确杜绝“错、漏、碰、缺〞现象。
7.5.2.3进展正常的电气安装。
7.5.2.4所使用的材料、设备必须三证齐全紧固件必须采用镀锌制品设备应有铭牌和使用说明书。
7.6.3  “质量评定〞 施工图与图纸会审方面措施
7.6.4.1图纸会审要考虑以下几方面的内容
(1)施工图是否完好是否符合现行的设计及施工。
(2)施工图的说明与图纸之间是否一致专业图纸之间有无矛盾和错误。
(3)各专业之间图纸有无矛盾尤其在尺寸、标高、坐标方面是否一致。
(4)设备根底图是否能满足设备安装的要求。
(5)供电系统是否合理自备发电机的投入方式是否正确。
(6)明确供电系统的运行方式、接地方式。
(7)强、弱电设备的选用能否满足使用需要。
(8)材料的选用是否符合“〞要求有无浪费现象是否满足使用需要。
(9)电气线、桥架、电缆的敷设是否经济合理有无漏项与其它专业有无矛盾。
(10)室内开关、各类插座的布置是否合理能否满足使用的需要。
  ～1.5米为宜。
(2)做好底板接地网的跨接跨接线须用Φ12以上的圆钢搭接焊焊缝长度单面焊不小于直径的10倍。双面焊不小于直径的 ２cm 8、进度要求
8.1   绘制形象进度图表以便随时掌握进度状况。
9合理化建议
监理工程师可充分发挥专业技能针对工程设计方案、施工等提出改良措施或建议以书面形式呈报业主。
10应形成的监理记录
10.1承包资格报审表
10.2施工组织设计〔方案〕报审表及审核
10.3施工进度方案及审核
10.4图纸会审及技术交底记录
10.5工程开工准备检查
10.6设备、材料报审表
10.7成品、半成品报审表
10.8工程验收
10.9工程监理月报
10.10工程监理例会纪要
10.11出厂合格证
10.12调试测试记录
10.13中间验收记录和隐蔽验收记录
10.14分项工程质量检验评定表
