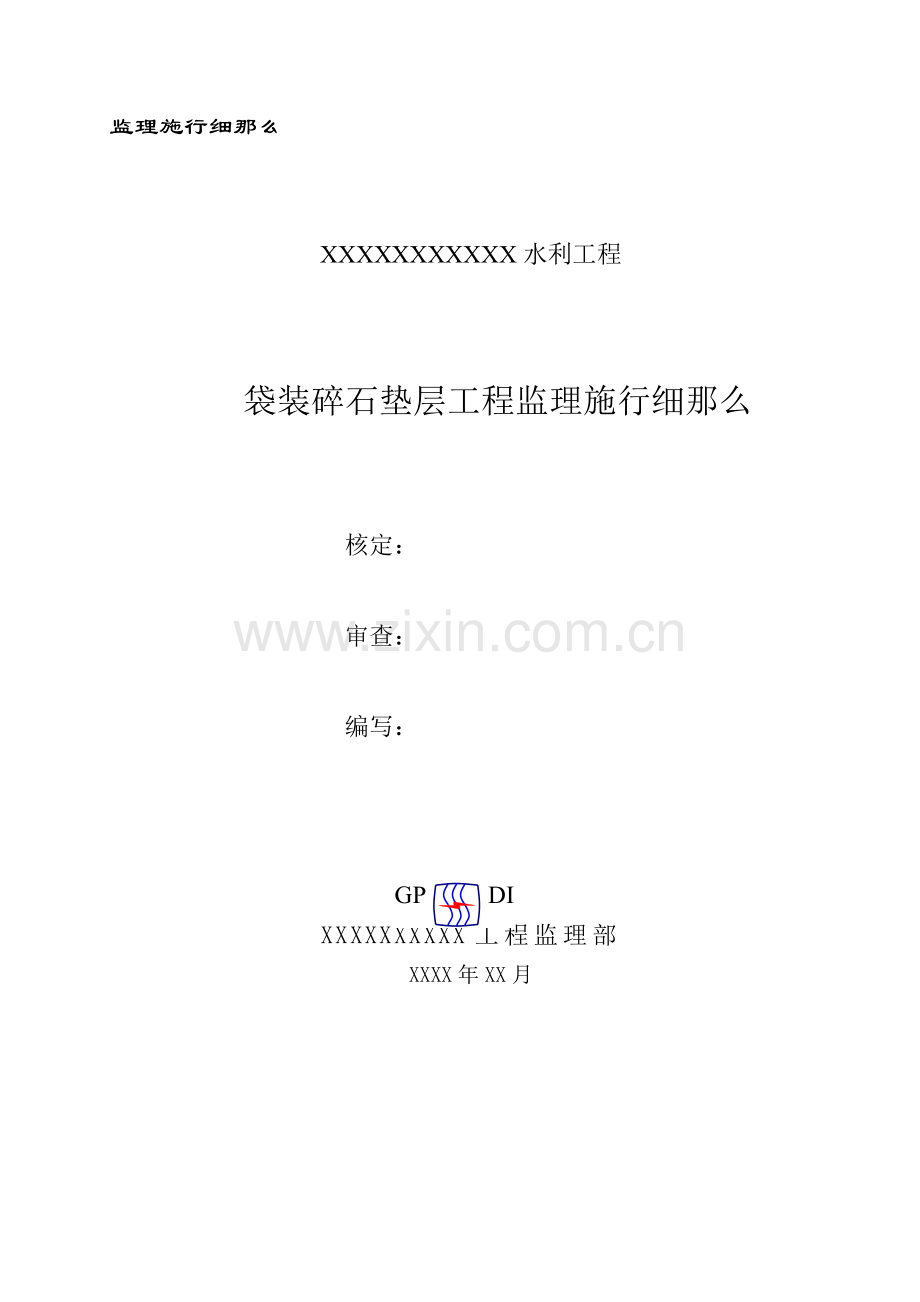

监理施行细那么

XXXXXXXXXXX水利工程

袋装碎石垫层工程监理施行细那么

核定：

审查：

编写：

GP DI

XXXXXXXXXX工程监理部
XXXX年XX月

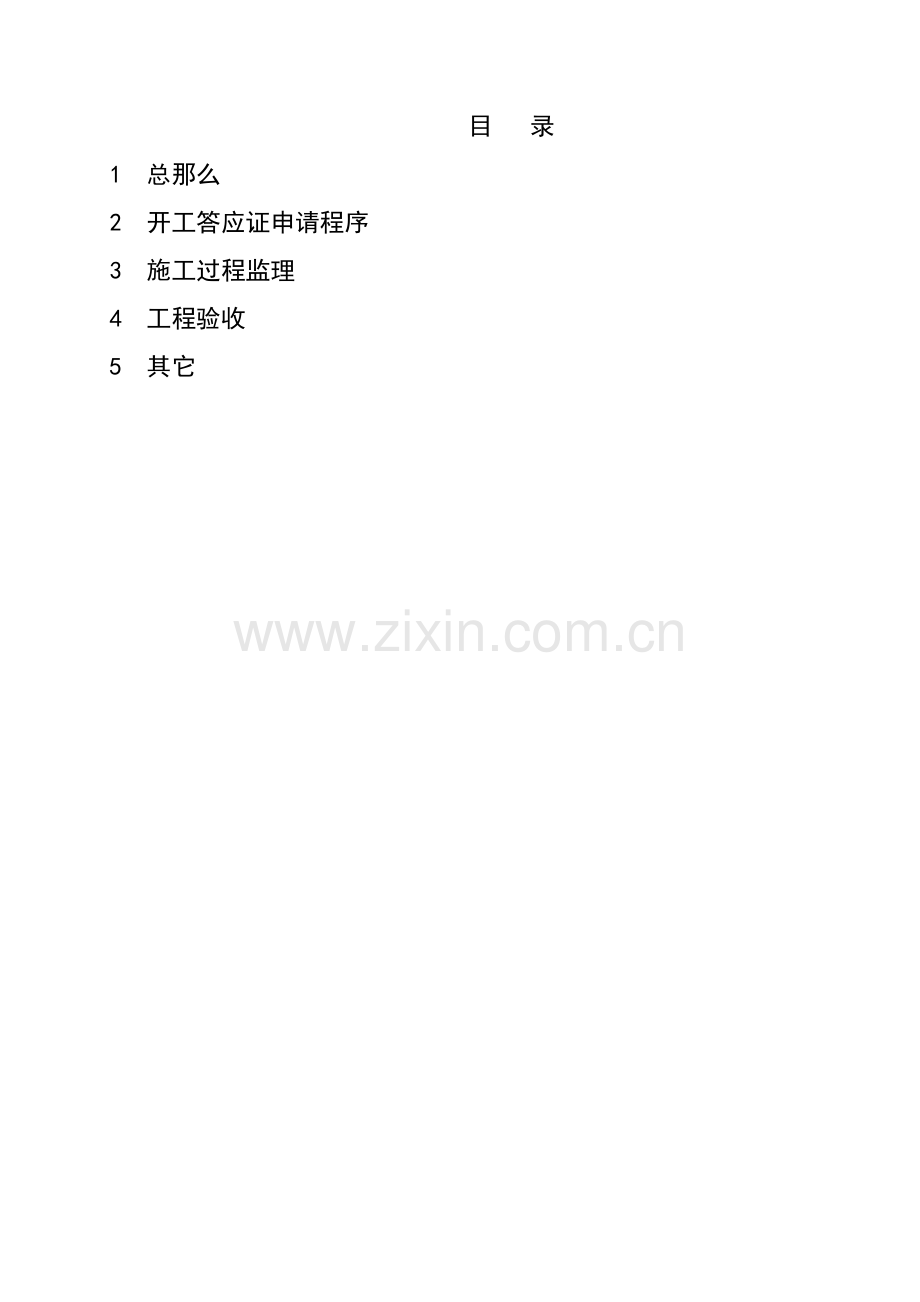

目 录
1 总那么
2 开工答应证申请程序
3 施工过程监理
4 工程验收
5 其它

袋装碎石垫层工程监理施行细那么
1 总那么
1.1编制目的：为有利于施行袋装碎石垫层施工的过程控制监理程序。
1.2编制根据：本细那么根据?工程施工承包合同?以及设计提供的?初步设计?等结合?水利水电建立工程验收?(SL223－2021)、?堤防工程施工质量评定与验收规程〔〕?〔SL239-1999〕、?土工合成材料应用技术?〔GB50290-98〕、?港口工程质量检验与评定?〔JTJ221-98〕、?水利水电工程施工质量检验与评定规程?〔SL176-2007〕、?水运工程质量检验?、?水运工程测量?〔JTJ250-96〕和设计施工说明书要求编制。
1.3本施行细那么适用于：本工程的袋装碎石垫层工程工程。
2 开工答应证申请程序
2.1向承包人进展监理工作交底
监理工作交底主要包括：明确袋装碎石垫层施工质量控制的重点明确监理要求签证的程序明确相关作业表格的填写和要求等。
工程开工前14天承包人应根据设计〔包括施工图纸、设计修改、技术联络单〕及施工规程结合工程实际情况编制施工措施方案。由于袋装碎石垫层不属于的工程或分部工程其施工措施方案可以结合工程或分部工程进展统一编制。主要内容应包括：
〔1〕袋装碎石垫层工程概况施工平面图布置图；
〔2〕施工方案〔袋装碎石垫层的施工作业工序及各工序的逻辑关系〕；
〔3〕进度方案〔包括工安排、施工强度分析〕；
〔4〕工程质量与施工平安保证措施；
〔5〕原材料和半成品材料供给和质量保证措施；
〔6〕船舶和其它机械设备选型、配置、数量及劳动力配置；
〔7〕其它需说明的特别事项。
承包人应根据施工布置和人员机械的配置情况在工程开工前制定袋装碎石垫层工程施工进度方案。进度方案必须合理可操作性强并同时满足施工承包合同对总工的要求。
承包人应按合同的要求并结合袋装碎石工程实际情况建立质量保证体系明确分工和各自的职责。各岗位人员应具有相应资质并按合同全部到位。
承包人应编制材料供给方案〔裂膜丝机织土工布、碎石〕。半成品材料消费制作方案〔袋装碎石〕。料场质量检查措施和不合格材料的处理方案。
承包人应在开工前5天按照施工方案要求合理调度组织船舶和施工设备进场检查进场船舶和施工设备性能、型、数量、工况是否满足要求。承包人对进场船舶和施工设备自检符合后向监理机构报送?施工设备进场报验单?。监理人应检查船舶和施工设备是否满足施工工、施工强度和施工质量的要求。未获海事部门水上水下施工作业答应证并经监理人检查批准的船舶和施工设备不得在工程中使用。未经监理人的书面批准船舶和施工设备不得撤离施工现场。
2.2审批承包人报送袋装碎石垫层施工技术
施工准备工作包括：
1、施工措施方案；
2、制定施工进度方案；
3、建立质量保证体系；
4、完成建筑材料、半成品的检测和试验；
5、组织施工机械进场；
6、按合同要求选择分包或不分包。
2.3承包人完成上述施工准备工作后应及送监理机构审签。连同单均一式两份经承包人工程经理〔或其受权代表〕签署并加盖公章后递交监理机构。监理机构审阅后在限定时间内返回审签单一份原不退回。审签包括“照此执行〞、“按修改后执行〞、“已审阅〞及“修改后重新报送〞四种。
2.4上述报送除审签为“修改后重新报送〞外承包人可及时向监理机构申请开工答应证。在承受申请后,监理机构应在24小时内审查完毕并开出相应工程工程的开工答应证或开工。假设承包人在限内未收到监理机构应退回的审签单或可视为已报经审阅。
2.5假如承包人未能按时向工程监理机构报送开工申请所必需的和资料由此造成施工工延误和其它损失均由承包人承当全部责任。在合理的限内假设承包人迟迟不进展开工报审监理认为可能造成工程无法按完工或影响平安的监理机构应以专题的形式及时向发包人汇报。
2.6承包人不经监理机构审批擅自开工的监理机构应及时发包人下达停工。
2.7监理机构及监理工程师所进展的检查、检验、批准与认证并不意味着可以减轻承包人对保证工程质量和施工进度所应负的合同责任。
3 施工过程监理
3.1施工质量控制
根据袋装碎石垫层工程的施工工艺流程对每一工序进展详细要求。
测量、放样
〔1〕承包人放样前应编制施工测量方案报监理机构批准。施测技术方案包括：施测、控制网的建立工作高程控制点、轴线控制桩、平面位置示意图、保护措施、计算和有关操作规程。
〔2〕监理机构审核批准后应要求承包人按设计图纸和施测技术方案进展复核放样和测量。
〔3〕测量内容：沿堤线布置测量桩平面布置示意图测量水下抛投区地形。
〔4〕各放样测点相对设计的限值误差平面为±50mm高程为±30mm高程负值不得连续出现并不得超过总测点的30。
〔5〕测量完成后承包人应将所有测量资料包括计算和图纸作为?测量放线报验单?的附件报监理工程师经监理工程师审核后批准或不批准。承包人通过复核放样还应向监理工程师递交一份书面资料证明原设计的原地形和原工程量是正确的；假如有异议时正式递交一份表格列出原设计错误的位置、标高以及工程量经监理工程师复核后转报业主。
〔6〕承包人因施工需要需增加控制点、临时水准点、辅助基线等时应申请监理工程师现场监视、检查、复核并认可。
碎石和包装袋选择
〔1〕碎石料应按设计要求选用粒径为10-40mm。。
〔2〕袋装碎石包装袋为110g/m2编制袋装好碎石袋口应用丙纶线缝合防止袋装碎石在运输搬运、投放过程中袋口松裂。
袋装碎石抛投
(1) 袋装碎石应根据设计要求、施工才能、潮位和波浪等影响确定分层和分段的施工顺序。
(2)袋装碎石先码头验收量方。在石料规格、尺寸及质量抽检合格的前提下一般每船测3－5个横断面求平均值长度取1－2个断面求平均值高度取5个以上点求平均值。以三平均值的乘积作为此船方量。为力求准确公正验方应由1－2名监理人员和2－3名工程经理部人员共同完成。
(3) 确定抛投区域准确定位后报监理工程师查验。监理工程师审验合格后验方完成后在监理工程师旁站监视下承包人应组织人员立即抛投。注意分多层抛护均匀不空档。
抛投过程中应根据船只所验方量和网格设计方量以及多层抛投的要求经常合理地挪动船只防止抛石成堆、抛投不匀。
每船抛投完毕后承包人应填写?袋装碎石抛填质量检验签证单?填明船、石料方量、材质、粒径、抛投位置、水深、流速、开场抛投和完毕抛投时间等内容报送监理工程师签证认可。
每一网格抛投工程量至少分二完成前抛投量宜控制在60％－70％不得大于70％前工程完成后必须进展一次全面测量并以数据、图表等形式反映抛投效果报监理工程师审核认可。凡前抛投效果未到达要求的后工程施工应在承包人所报补抛方案和补抛效果均获得监理工程师认可后进展。对施工条件较差、环境影响较大的区域还应经常进展水下测量根据测量结果及时进展补抛。
(3)抛投袋装碎石的范围和厚度应满足设计要求袋装碎石的设计厚度为50cm允许偏向为±50mm。
数据处理
〔1〕数据保存位数应符合及水利水电行业有关试验规程及施工的规定。计算合格率时小数点后保存一位。
〔2〕检验和分析数据可靠性时应符合以下要求：
①检查取样应具有代表性；
②检验及仪器设备应符合及水利水电行业规定；
③操作应准确无误。
〔3〕实测数据是评定质量的根底资料严禁伪造或随意舍弃检测数据。对可疑数据应检查分析原因并作出书面结。
〔4〕单元工程检测成果按?评定?规定进展计算。
质量事故处理
在施工过程中如出现重大的质量缺陷或事故应按“三不放过〞原那么处理即事故原因不查清不放过,主要事故责任者未受到教育不放过,补救和防范措施不落实不放过.承包人应立即监理工程师并书面质量缺陷或事故的原因以及补救措施经监理工程师批准后进展补救施工。补救施工应在有监理工程师现场旁站的情况下进展。原质量缺陷部位清理干净并经监理工程师检查后再行修补。质量缺陷修补增加的费用应由承包人自理。
因质量缺陷并需采取加固和工程变更措施时应由承包人提出设计要求经设计审查同意并经发包人批准方可施行。加固和变更措施增加的额外费用由承包人自理。
质量缺陷或事故修补处理完成后承包人应申请监理工程师对其质量进展重新检查由监理工程师验收合格前方能进展后续工程的施工。
3.2工程进度控制
承包人在开工之前提交施工进度方案和说明报监理工程师审查批准。
承包人根据批准的进度方案编制年度、月度方案报监理工程师审批。
承包人按月向监理工程师递交进度月报表。
当工出现延误时监理工程师应下达赶工要求承包人调整或修改方案并采取必要的措施加快施工进度以使施工进度符合招、和施工承包合同对总工的要求确保按合同工完成抛填袋装碎石工程方案调整或修改后的进度方案应报监理工程师审批。
当承包人导致合同工严重延误时监理工程师在必要时将向发包人提出中止执行施工合同的详细供业主采取措施或做出相应的。
3.3工程控制
承包人应按合同规定的计量按月对已完成的质量合格的工程进展准确计量并在每月末伴随月付款申请单按本合同?工程量?的工程分项向监理人提交完成工程量月报表和有关计量资料。
3.3.2监理人对承包人提交的工程量月报表进展复核以确定当月完成的工程量有疑问时可以要求承包人派员与监理人共同复核并可要求承包人按合同的规定进展抽样复测此时承包人应指派代表协助监理人进展复核并按监理人的要求提供补充的计量资料。
3.3.3监理工程师审核同意付款申请后即签认?工程价款月付款证书?提出他认为应当到支付给承包人的金额。
4 工程验收
4.1验收
验收根据
〔1〕发包人、设计提交的图纸和各种技术；
〔2〕GB50286-98?堤防工程设计?、SL260-98?堤防工程施工?；
〔3〕SL239-1999?堤防工程施工质量评定与验收规程?；
〔4〕施工过程中必需的施工照片、录相等；
〔5〕承包人的施工记录；
〔6〕水下抛石登记表；单元工程、分部工程质量评定表；
〔7〕各种试验表
质量检查和验收程序
〔1〕在施工过程中承包人应对袋装碎石工序质量进展“三检〞检验内容包括：原材料品质〔应包括碎石、裂膜丝机织土工布〕；半成品材料消费制作〔袋装碎石〕；施工工序〔袋装碎石抛投〕。
〔2〕袋装碎石抛投施工过程中现场监理人员应进展旁站监理催促承包人质检负责人、质检员、施工员加强现场质量理做好质量检查工作。袋装碎石抛投完成后承包人自检合格后监理人员应指定潜水员进展水下抽查发现问题及时向承包人指出并催促其处理。如发现漏抛碎石袋垫层应及时用碎石袋抛填覆盖确保碎石铺设抛投的连续性、平整度及稳定性。
〔3〕单元工程验收程序
袋装碎石单元工程完工后承包人都必须实行自检自检合格后申请监理工程师抽检抽检合格后由监理工程师签字认可。施工过程中监理工程师对工程施工质量的认证必须在承包人三级检验合格的根底上进展。
〔2〕分部工程验收
袋装碎石属于铺设排体分部工程在铺设排体分部工程的所有单元工程验收合格后由承包人提出申请任一单元工程验收不合格不得进展分部工程的验收承包人要做好分部工程验收的各种准备〔资料整理、文字记录等〕。

5 其他
本细那么未列之施工技术要求、质量检验按合同、设计和有关施工技术规程、及质量评定执行。
附录一：
袋装碎石垫层工程主要质量控制点
工作内容
旁站
巡视
见证点
停工待检
抽检
放样、测量

√

碎石强度

√

碎石粒径

√
船只定位
√

√

移位
√

验方测量

√

抛投
√

附录二：
袋装碎石垫层工程质量控制主要参数
序
名 称
控制参数
1
碎石粒径
10-40mm
2
包装袋
110g/m2
3
抛投位置和数量
准确网格控制分层抛投定检测
4
抛投厚度
50cm 允许偏向±50mm

袋装碎石抛填质量检验签证单
自制表2附表 签证单：
工程名称

分部工程名称

单元工程名称及部位
〔桩〕

船主

船

单元工程设计工程量

抛填日
年 月 日
碎石料质量要求

碎石料质量检验结果

袋子及封口质量要求

袋子及封口质量检验结果

船只仓位尺寸
〔堆放袋装碎石仓位〕

量方尺寸

计算方量〔m3〕

核定方量〔m3〕

施工

监理

质检员：
量方员：
施工员： 年 月 日
监理机构检验：

现场监理签证人： 年 月 日
说明：袋装碎石抛填前由施工填写抛填前须报监理部现场量方及检测。一式二份报监理部现场检查签收后
返回施工一份留作袋装碎石单元工程评定施工记录附件资料备查。

袋装碎石抛填质量检验签证单
自制表2附表 签证单：
工程名称

分部工程名称

单元工程名称及部位
〔桩〕

船主

船

单元工程设计工程量

抛填日
年 月 日
碎石料质量要求

碎石料质量检验结果

袋子及封口质量要求

袋子及封口质量检验结果

船只仓位尺寸
〔堆放袋装碎石仓位〕

量方尺寸

计算方量〔m3〕

核定方量〔m3〕

施工

监理

质检员：
量方员：
施工员： 年 月 日
监理机构检验：

现场监理签证人： 年 月 日
说明：袋装碎石抛填前由施工填写抛填前须报监理部现场量方及检测。一式二份报监理部现场检查签收后返回施工一份留作袋装碎石单元工程评定施工记录附件资料备查。
