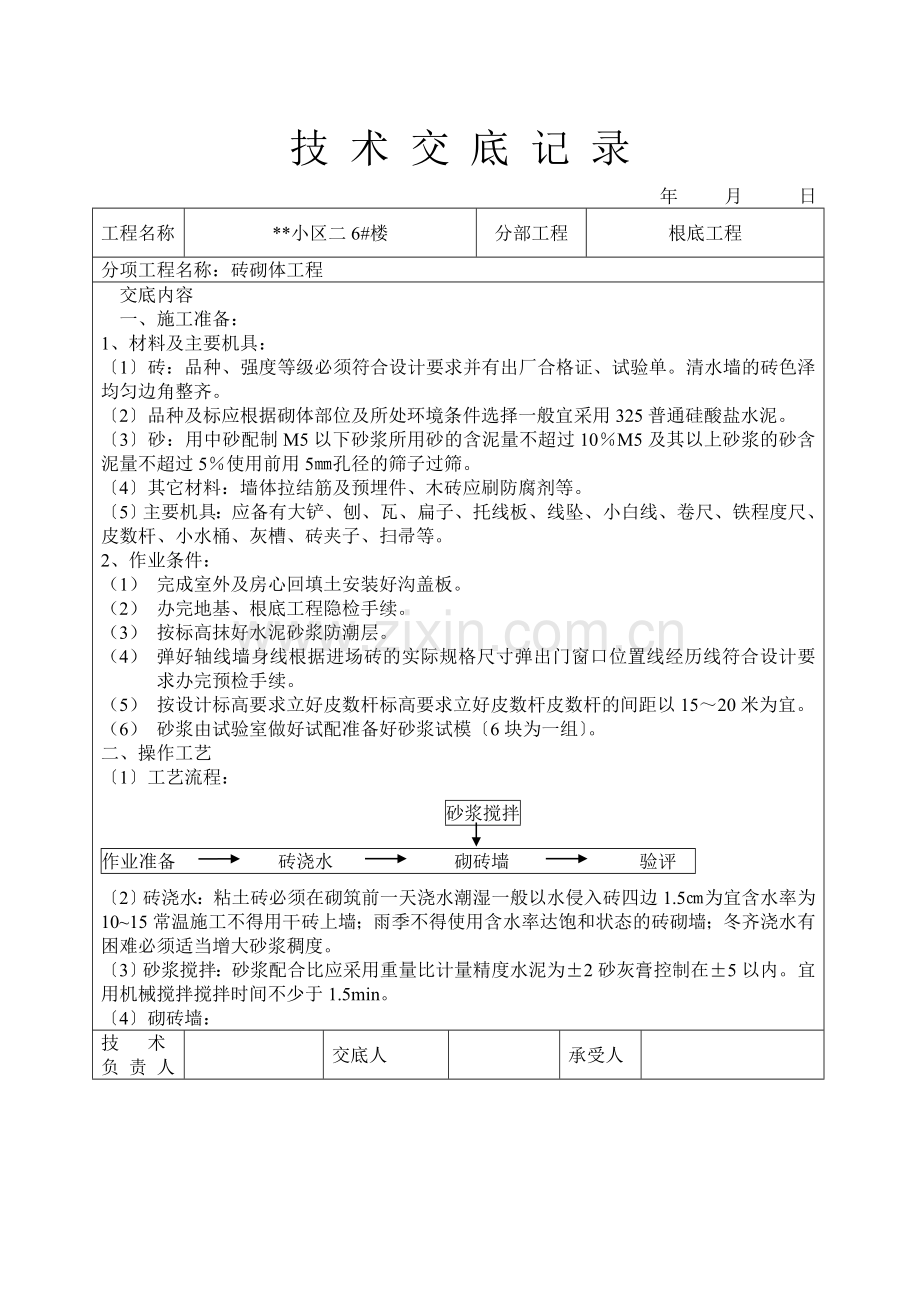

技 术 交 底 记 录
年 月 日
工程名称
**小区二6#楼
分部工程
根底工程
分项工程名称：砖砌体工程
交底内容
一、 施工准备：
1、材料及主要机具：
〔1〕砖：品种、强度等级必须符合设计要求并有出厂合格证、试验单。清水墙的砖色泽均匀边角整齐。
〔2〕品种及标应根据砌体部位及所处环境条件选择一般宜采用325普通硅酸盐水泥。
〔3〕砂：用中砂配制M5以下砂浆所用砂的含泥量不超过10％M5及其以上砂浆的砂含泥量不超过5％使用前用5㎜孔径的筛子过筛。
〔4〕其它材料：墙体拉结筋及预埋件、木砖应刷防腐剂等。
〔5〕主要机具：应备有大铲、刨、瓦、扁子、托线板、线坠、小白线、卷尺、铁程度尺、皮数杆、小水桶、灰槽、砖夹子、扫帚等。
2、作业条件：
（1） 完成室外及房心回填土安装好沟盖板。
（2） 办完地基、根底工程隐检手续。
（3） 按标高抹好水泥砂浆防潮层。
（4） 弹好轴线墙身线根据进场砖的实际规格尺寸弹出门窗口位置线经历线符合设计要求办完预检手续。
（5） 按设计标高要求立好皮数杆标高要求立好皮数杆皮数杆的间距以15～20米为宜。
（6） 砂浆由试验室做好试配准备好砂浆试模〔6块为一组〕。
二、操作工艺
〔1〕工艺流程：
砂浆搅拌
作业准备 砖浇水 砌砖墙 验评
〔2〕砖浇水：粘土砖必须在砌筑前一天浇水潮湿一般以水侵入砖四边1.5㎝为宜含水率为10~15常温施工不得用干砖上墙；雨季不得使用含水率达饱和状态的砖砌墙；冬齐浇水有困难必须适当增大砂浆稠度。
〔3〕砂浆搅拌：砂浆配合比应采用重量比计量精度水泥为±2砂灰膏控制在±5以内。宜用机械搅拌搅拌时间不少于1.5min。
〔4〕砌砖墙：
技术
负 责 人

交底人

承受人

技 术 交 底 记 录
年 月 日
工程名称
**小区二6#楼
分部工程
根底工程
分项工程名称：砖砌体工程
交底内容
① 组砌：砌体一般采用一顺一丁〔满丁、满条〕、梅花丁或三顺一丁砌法。砖柱不得采用先砌四周后填心的包心砌法。
② 排砖撂底〔干摆砖〕；一般外墙第一层砖撂底时两山墙排丁砖前后檐纵墙排条砖。根据弹好的门窗洞口位置线认真核对窗间墙、垛尺寸其长度是否符合排砖模数如不符合模数时可将门窗口的位置左右挪动。假设有破活七分头或丁砖应排在窗口中间附墙垛或其它不明显的部位。挪动门窗口位置时应注意暖卫立安装及门窗开启时不受影响。另外在排砖时还要考虑在门窗口上边的砖墙合拢时也不出现破活。所以排砖时必须做全盘考虑前后檐墙排第一皮砖时要考虑甩窗口后砌条砖窗角上必须是七分头才是好活。
③ 选砖：砌清水墙应选择菱角整齐无弯曲、裂纹颜色均匀规格根本一致的砖。敲击时声音响亮焙烧过火变色变形的砖可用根底及不影响外观的内墙上。
④ 盘角：砌砖前应先盘角 每次盘角不要超过五层新盘的大角及时进展吊、靠。盘角时要仔细对照皮数杆的砖层和标高控制好灰缝大小使程度灰缝均匀一致。
⑤ 挂线：砌筑一砖半墙必须双面挂线假如长墙几个人均使用一根通线中间应设几个支线点小线要拉紧每层砖都要穿线看平使程度缝均匀一致平直通顺；砌一砖厚混水墙时宜采用外手挂线可照顾砖墙两面平整为下道工序控制抹灰厚度奠定根底。
⑥ 砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一〞砌砖法即满铺、满挤操作法。砌砖时砖要放平。里手高墙面就要张；里手低墙面就要背。砌砖一定要跟线“土跟线下跟棱左右相邻要对平〞。程度灰缝厚度和竖向灰缝宽度一般为10㎜但不应小于8㎜也不应大于12㎜。为保证清水墙面主缝垂直不丁走缝当砌完一步架高时宜每隔2米程度间距在丁砖立楞位置弹两道垂直立线可以分段控制丁走缝。在操作过程中要认真进展自检如出现有偏向应随时纠正严禁事后砸墙。清水墙不允许有三分头不得在上部任意变活、乱缝。砌筑砂浆应随搅拌随使用一般水泥砂浆必须在4h内用完不得使用过砂浆。砌清水墙应随砌、随划缝划缝深度8~10㎜深浅一致墙面清扫干净。混水墙应随砌随将舌头灰刮尽。
⑦ 留槎：外墙转角处应同时砌筑。内外墙交接处必须留斜槎槎子长度不应小于墙体高度的2/3槎子必须平直、通顺。分段位置应在变形缝或门窗口角处隔墙与墙或柱不同时砌筑时可留槎加预埋拉结筋。沿墙高按设计要求每50㎝预埋ф6钢筋2根其埋入长度从墙的留槎处算起一般每边均不小于50㎝末端应加90度弯钩。施工洞口也应按以上要求留程度拉结筋。隔墙顶用立砖斜砌挤紧。

技术
负 责 人

交底人

承受人

技 术 交 底 记 录
年 月 日
工程名称
**小区二6#楼
分部工程
根底工程
分项工程名称：砖砌体工程
交底内容

⑧ 木砖预留孔洞和墙体拉结筋：木砖预埋应小头在外大头在内数量按洞口高度。洞口高在1.2米以内每边放2块；高1.2~2米每边放3块；高2~3米每边放4块预埋木砖的部位一般在洞口上边或下边四皮砖中间均匀分布。木砖要提早做好防腐处理。钢门窗安装的预留孔硬架支模、暖卫道均应按设计要求预留不得事后剔凿。墙体拉结晋的位置、规格、数量、间距均应按设计要求留置不应错放、漏放。
⑨ 安装过梁、梁垫：安装过梁、梁垫时其标高、位置及型必须准确坐灰饱满。如坐灰厚度超过2㎝时要用豆石混凝土铺垫过梁安装时两端支承点的长度应一致。
⑩ 构造柱做法：凡设有构造柱的工程在砌砖前先根据设计图纸将构造柱位置进展弹线并把构造柱插筋处理顺直。砌砖墙时与构造柱连接处砌成马牙槎。每一个马牙槎沿高度方向的尺寸不宜超过30㎝〔即五皮砖〕。马牙槎应先退后进。拉结筋按设计要求放置设计无要求时一般沿墙高50㎝设置2根ф6程度拉结筋每边深化墙内不应小于1米。
〔5〕、冬施工：在预计连续10d由平均气温低于＋5℃或当日最低温度低于—3℃时即进入冬施工。冬使用的砖要求在砌筑前去除冰霜。水泥宜用普通硅酸盐水泥灰膏要防冻如已受冻要融化前方能使用。砂中不得含有大于1㎝的冻块材料加水负温即应停顿。可适当增大砂浆稠度。冬不应使用无水泥的砂浆。砂浆中掺盐时应用波美比重计检查盐溶液浓度。但对绝缘、保温或装饰有特殊要求的工程不得掺盐砂浆使用温度不应低于+5℃掺盐量应符合冬施方案的规定。采用掺盐砂浆砌筑时砌体中的钢筋应预先做防腐处理一般涂防锈漆两道。
三、质量：
1、保证工程：
〔1〕砖的品种、强度等级必须符合设计要求。
〔2〕砂浆品种及强度应符合设计要求。同品种、同强度等级砂浆各组试块抗压强度平均值不小于设计强度值任一组试块的强度最低值不小于设计强度的75。
〔3〕砌体砂浆必须实饱满实心砖砌体程度灰缝的砂浆饱满度不小于80。
〔4〕外墙转角处严禁留直槎其它临时连续处留槎做法必须符合规定。
2、根本工程：

技术
负 责 人

交底人

承受人

技 术 交 底 记 录
年 月 日
工程名称
**小区二6#楼
分部工程
根底工程
分项工程名称： 砖砌体工程
交底内容
〔1〕砌体上下错缝砖柱、垛无包心砌法；窗间墙及清水墙面无通缝；混水墙每间〔处〕无4皮砖的通缝〔通缝指上下二皮砖搭接长度小于25㎜〕。
〔2〕砖砌体接槎处灰浆应实缝、砖平直每处接槎部位程度灰缝厚度小于5㎜或透亮的缺陷不超过5个。
〔3〕预埋拉筋的数量、长度均符合设计要求和施工的规定留置间距偏向不超过一皮砖。
〔4〕构造柱留置正确大马牙槎先退后进、上下顺直；残留砂浆清理干净。
〔5〕清水墙组砌正确竖缝通顺刮缝深度适宜、一致楞角整齐墙面清洁美观。
3、 允许偏向工程见表6-2。
项次 工程 允许偏向〔㎜〕 检验
1、 轴线位置偏移 10 用经纬仪或拉线和尺量检查
2、根底和千砌体顶面标高 ±15 用水准仪和尺量检查
每层 5 用2米托线板检查
3、垂直度 全高 ≥10m 10 用经纬仪或吊线和尺量检查
>10m 20
4 外表平 清水墙、柱 5
整度 混水墙、柱 8 用2米靠尺和楔形塞尺检查
5、程度灰 清水墙 7
缝平直度 混水墙 10 拉10米线和尺量检查
6、灰缝厚度〔10皮砖累 ±8 与皮数杆较尺量检查
计数〕
7、清水墙丁走缝 20 吊线和尺量检查以底层第一皮砖为准
8、 窗洞口 宽度 ±5
〔后塞口〕 门口高度 +15 尺量检查
〔-5〕
9、预留构造柱〔宽度、深度〕 ±10 尺量检查
10、外墙上、下窗口偏移 20 用经纬仪或吊线检查以底层窗口为准

四、成品保护：
〔1〕墙体拉结筋、抗震构造柱钢筋、大模板混凝土墙体钢筋及各种预埋件暖卫电气线等均应注意保护不得任意拆改或损坏。
〔2〕砂浆稠度应适宜砌墙时应防止砂浆溅脏墙面。
技术
负 责 人

交底人

承受人

技 术 交 底 记 录
年 月 日
工程名称
**小区二6#楼
分部工程
根底工程
分项工程名称： 砖砌体工程
交底内容
〔3〕在吊放平台脚手架或安装大模板时指挥人员和吊车司机要认真指挥和操作防止碰撞已砌好的砖墙。
〔4〕在高车架进料口周围应用塑料薄膜或木板等遮盖保持墙面干净。
〔5〕尚未安装楼板或屋面板的墙和柱当可能遇到大风时应采取临时支撑等措施以保证施工中墙体的稳定性。
五、应注意的质量问题：
〔1〕根底墙与上部墙错台：根底砖摞底正确收退大放角两边要相等退到墙身之前要检查轴线和边线是否正确如偏向较小可在根底部位纠正不得在防潮层以上退台或出沿。
〔2〕清水墙丁走缝：排砖时必须把立缝排匀砌完一步架高度每隔2米间距在丁砖立楞处用托线板吊直弹线二步架往上继续吊直弹粉线由底往上所有七分头的长度应保持一致上层分窗口位置时必用下窗口保持垂直。
〔3〕灰缝大小不匀：立皮数杆要保证标高一致盘角时灰缝要掌握均匀砌砖时小线要拉紧防止一层线松一层线紧。
〔4〕窗口商埠立缝变活：清水墙排砖时为了使窗间墙、垛排成好活把破活排在中间或不明显位置在砌过梁上第一行砖时不得随意变活。
〔5〕砖墙鼓胀：外砖内模墙体砌筑时在窗间墙上、抗震柱两边分上、中、下留出6㎝×12㎝通孔在抗震柱外墙面上垫木模板用花蓝螺栓与大模板连接结实。混凝土要分层浇筑振捣棒不可直接触及外墙。楼层圈梁外三皮12㎝砖墙也应认真加固。如在振捣时发现砖墙已鼓胀那么应及时拆掉重砌。
〔6〕混水墙粗糙：舌头灰未刮尽半头砖集中使用造成通缝；一砖厚墙反面偏向较大；砖墙错层造成螺丝墙。半头砖应分散使用在墙体较大的面上。首层或楼层的第一皮砖要查对皮数杆的标高及层高防止到顶砌成螺丝墙。一砖厚墙应外手挂线。
〔7〕构造柱处砌筑不符合要求：构造柱墙应砌成大马牙槎设置好拉结筋从柱脚开场两侧都应先退后进当凿深12㎝时宜上口一皮进6㎝再上一皮进12㎝以保证混凝土浇筑时上角实构造柱内的落地灰、砖渣杂物必须清理干净防止混凝土内夹渣。

技术
负 责 人

交底人

承受人
