信息与通信WLAN城域网建维技术培训.pptx

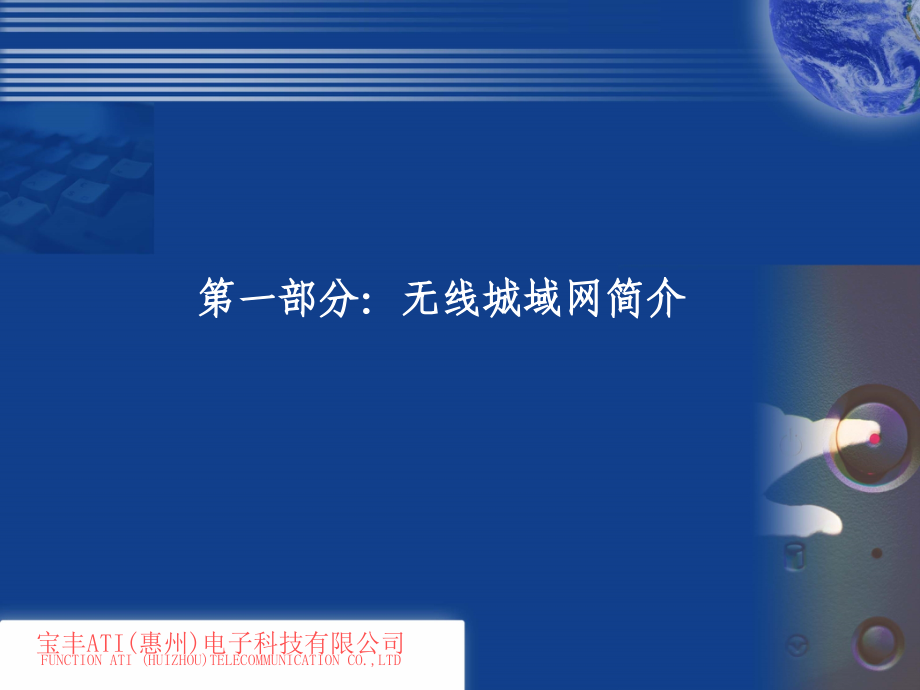

宝丰,ATI(,惠州,),电子科技有限公司,FUNCTION ATI(HUIZHOU)TELECOMMUNICATION CO.,LTD,目 录,第一部分：无线城域网简介,第二部分：无线城域网建设：,A,：基站建设部分,B,：终端安装部分,第三部分：无线城域网建设项目检查,第四部分：无线城域网络维护,第一部分：无线城域网简介,WLAN,城域覆盖应用网,WLAN,蜂窝式覆盖网,（,SCDMA,）,WLAN Cell Base Station,（,SCDMA,）,WLAN Cell Base Station,（,SCDMA,）,WLAN Cell Base Station,（,SCDMA,）,WLAN Cell Base Station,（,SCDMA,）,WLAN Cell Base Station,（,SCDMA,）,WLAN Cell Base Station,（,SCDMA,）,WLAN Cell Base Station,WLAN,基站频率及分布位置图,北,(1),西,(13),南,(5),东,(9),北,(1),西,(13),南,(5),东,(9),北,(1),西,(13),南,(5),东,(9),北,(1),西,(13),南,(5),东,(9),易于维护设备,避免频率干扰,易于整网规划,易于整网优化,无线城域网采用技术,-802.11g,电气与电子工程协会,(IEEE),使用频率,:2.4GHz-2.4835GHz,信道,13,个,:(2.412 2.417 2.457),载频带宽,:5MHz,空口速率,:54Mbps,净速率,:20Mbps-25Mbps,有线接口,:10/100Mbps(,调试时注意,),OFDM,高速多载波传输技术,兼容性,(11b,不具备,OFDM),WLAN,城域覆盖最小网元结构,天线,FW-A8505,FW-A8501,无线城域覆盖网整体系统设备,WLAN,管理系统,传输设备,系统接入设备,基站部分设备,终端接入设备,FW-A8500,WLAN,管理系统,FW-A8511,5.8G,无线网桥,FW-A8505 WLAN,基站,FW-A8101 WLAN,室内基站,FW-A8501,专用,8,路机房基站,-DC,模块,FW-A6300,用户终端,第二部分：无线城域网建设,A,：基站建设部分,基站安装规范,-,基站安装步骤,在,SCDMA,站点,WLAN,基站安装示意图,基站整体安装示意图,安装支架及支架方位示意图,50cm,80-100cm,150cm,安装支架,基站分布及频率分配,北,(1),西,(13),南,(5),东,(9),在楼顶基站安装示意图,楼顶整体安装示意图,抱杆做标记,抱箍焊接及接线预留处理,接地牢固,避雷及接口防水处理,天线接口防水处理,接地处理,网络建设规划应注意事项,A,、减少,WiFi,系统内干扰：,利用发射天线的方向性避开干扰源；,设定相同频点时,要求间隔,25,米以上；,设定相邻频点时,要求,WiFi,基站间隔,20,米以上；,设定相隔频点时,要求间隔,15,米以上。,B,、基站频率规划,同基站的相邻扇区之间最好不使用邻频，可以使用隔频；,同一基站，背靠背扇区可以使用同频；,不同基站相邻扇区可以使用邻频，不使用同频，采用定向天线避开同频；,设定合适的复用距离，保证使用同频的发射机之间的距离足够远；,网络规划避免干扰,网络内干扰问题：,干扰的几种情况,:,基站干扰、用户干扰、基站和用户端同时干扰,干扰对传输产生的影响,如何避免频率干扰,网络,负载均衡,需要负载均衡情况,负载均衡的条件,负载均衡处理方式：,接入式、切换式；,基站主控、终端主控；,负载均衡产生的负作用,采用方式：终端切换式,最佳处理方式：扩容,2,3,1,天线安装中应注意的问题,安装天线的支架位置：东、西、南、北,天线覆盖方位（水平角）：东、西、南、北,天线的俯仰角依据站点的高度确定,天线应避开其他天线安装，尽可能最大距离，不小于下图所示：,设备连接标识,1,、需要做标示的点位：,安装支架方位标识,WLAN,基站位置方位标识,对应,WLAN,基站网线两端标识,WLAN,基站对应交换机端口标识,2,、出现较多问题点：,设备安装支架方位错误,WLAN,基站覆盖方向错误,网线两端标示不一致,交换机端口没有做相对应的标识,设备防水处理,1,、需要处理的节点：,RF,线两端接头；网线接头；接地线；,2,、处理方法：,采用防水胶带绕两层，每次覆盖,1/2,宽度，超出接头两端,2.5CM,再用绝缘胶带裹一层，上面再涂一层硅胶,3,、容易出现的问题：,没有采用防水胶带，采用绝缘胶带绕一层；,没有达到超出接头两头,2.5CM,，有些接头部分裸露；,没有涂硅胶或不均匀。,建设中的其它注意问题,1,、安装支架：,问题点：,a,、支架坚固度不够，有些采用角铁（建议不要采用角铁）；,b,、焊接没有做防锈处理，甚至没有油漆。,2,、水晶头制作：,问题点：水晶头制作故障偏多，,60-70%,的故障原因是水晶头制作错误造成。,原因有两个：人的原因（线序错误；制作不规范）；,工具原因（压线钳有问题）,3,、机房安装：,问题点：机房电源、,POE,模块等设备没有用扎线捆好，容易出现掉电。,第二部分：无线城域网建设,B,：终端安装部分,终端安装规范（,1,）,1,、终端平面垂直基站覆盖方向,2,、用户终端可视基站,终端安装规范（,2,）,终端安装位置可视,WLAN,基站,FW-A8505,，终端正面远距金属物体，在用户室内安装时，防止窗户防盗网阻挡终端接收面，产生信号衰减。,终端安装室外时，终端支架安装应牢固（每台终端附有调试扳手），防止因螺丝松动，造成终端安装不正或倒放。同时在楼顶安装终端，底座必须用膨胀螺丝固定在墙体上，不能随意摆放。,终端接头采用,568B,的线序制作水晶头（每根网线插入水晶头的底部，并压住水晶头的护线套）。,终端必须可视基站，终端,FW-A6300,正面应正对基站，并根据基站位置（水平方位和垂直方位）调试终端的府仰角，使终端接收面垂直基站的方向，如前面图示。,终端安装规范（,3,）,E,、室外接头防水处理必须严格，处理防水应注意以下几点：,1,）水晶头采用,568B,的线序制作（每根网线插入水晶头的底部，并压住水晶头的护线套）。,2,）直通接头两头接好水晶头后，用防水胶布从左到右缠绕几圈，完全覆盖接头处，并达到接头左右各,2cm,。以防止雨水及长时间水汽潮湿，造成接头生锈接触不良。同时固定接头处的网线时，接头避免受力，造成因受力太大拉掉接头或网线接触不良。,F,、终端应处于基站直线距离,800,米范围内，同时接收基站信号最少稳定在,30%,以上。,第三部分：无线城域网建设检查项目,基站上联通道测试,1,、,AP,上联通道及端口的测试,汇接,WLAN,基站机房的二层交换机上行链路通断及上下行网络带宽。,连接,WLAN,基站的端口（尽量包含延伸至室外抱杆上的网线）丢包率（,1,）、时延（小于,10ms,）和时延抖动范围（小于,5ms,）。,2,、测试工具：,笔记本电脑,3,、测试方法：,ping 221.10.1.2,大包可以设置为,10000,下载或上载数据（选择本地无限速服务器）,WLAN,基站配置检查,1,、配置参数,模式：,100M,全双工,时区：中国北京,协议类型：,802.11g only,速度：,54Mbit/s,AP,名称：根据规划统一命名,IP,地址：根据规划统一配置,频点配置：根据,AP,的物理位置进行分配（北,1,、南,5,、东,9,、西,13,）,2,、对应关系,基站实际安装的物理位置与其连接到机房内交换机的网线（特别是网线标签）相对应；,基站实际安装的物理位置与其配置的频点相对应；,基站实际按照物理位置与其配置的,IP,地址及名称相对应；,无线覆盖环境测试,1,、无线环境测试：,登陆,WLAN,基站的配置界面中，通过基站检测周围无线环境，了解是否有干扰源，明确排除干扰方式。,2,、优化方法：,调整天线方位角,调整天线俯仰角,调整基站发射功率,调整基站频点为邻频,第四部分：无线城域网络维护,基站主要故障及原因（,1,）,1,、,WLAN,基站网络不通，网络管理平台无法进行管理，用户无法拨号上网。,基站电源是否正常；交换机端口是否工作正常；基站对应交换机端口是否配置匹配是否一至,2,、用户终端和基站无法建立连接,基站是否死机，产生死机的原因有可能有三种原因：,供给基站的电源偏低或不稳定，使设备不能正常工作,基站超五类网线是否太长，超过,50,米。,设备的同步是否出现故障，长时间运行出现同步偏离,基站主要故障及原因（,2,）,3,、无线连接链路不稳定、丢包严重或延时大,检查基站的接口（,RF,接口、超五类接口）是否接触良好、防水是否做好、是否出现雨水或水汽侵入，造成数据链路不稳定、丢包严重或延时加大。,4,、用户连接基站反应速度慢，上网速度慢。,检查管理平台基站的负荷是否已经满负荷或超负荷，造成用户之间网络资源争夺，使网络不稳定，资源紧张。,5,、基站的速度较慢，同时有丢包现象。,检查管理平台，查看基站的周围信号情况，是否有信号干扰的情况发生，如果管理平台有报警干扰源，进行远距离调整处理。,终端主要故障,“691”,帐号问题,“678”,网络连接问题,PPPoE,拨号软件或拨号连接问题,网线水晶头制作规范,选择信号好的位置固定,终端可视,WLAN,基站,终端距离基站的位置在,800,米内,信号强度在,30%,以上,结束语,让我们共同携手，严格把好每一关，建设一张安全稳定的,WLAN,城域网,为网通宽带业务的推广、普及提供有效、全新和可持续发展的解决方案。,谢 谢！,
