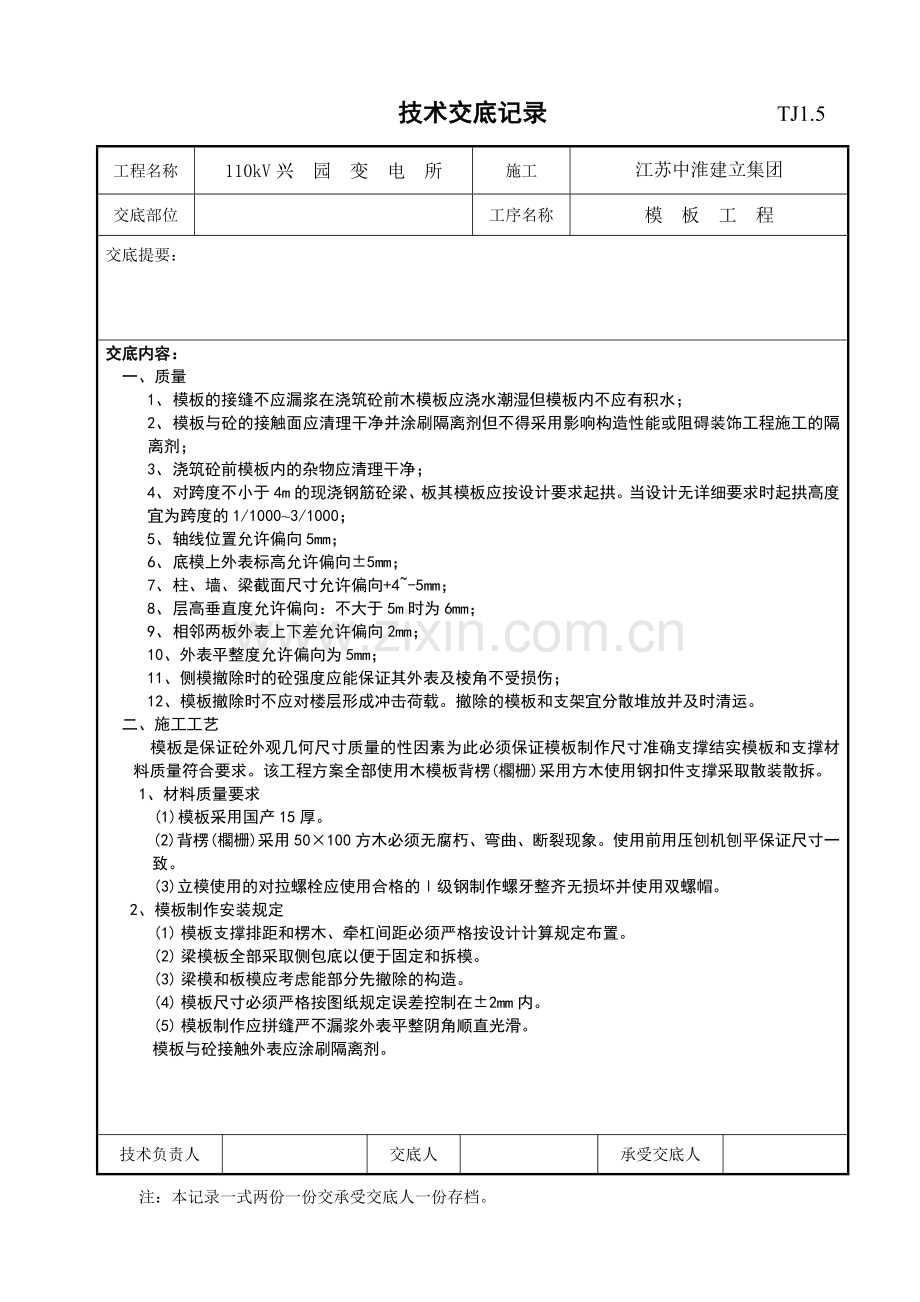

技术交底记录 TJ1.5

工程名称
110kV兴　园　变　电　所
施工
江苏中淮建立集团
交底部位

工序名称
模　板　工　程
交底提要：
交底内容：
一、质量
1、 模板的接缝不应漏浆在浇筑砼前木模板应浇水潮湿但模板内不应有积水；
2、 模板与砼的接触面应清理干净并涂刷隔离剂但不得采用影响构造性能或阻碍装饰工程施工的隔离剂；
3、 浇筑砼前模板内的杂物应清理干净；
4、 对跨度不小于4m的现浇钢筋砼梁、板其模板应按设计要求起拱。当设计无详细要求时起拱高度宜为跨度的1/1000~3/1000；
5、 轴线位置允许偏向5mm；
6、 底模上外表标高允许偏向±5mm；
7、 柱、墙、梁截面尺寸允许偏向+4~-5mm；
8、 层高垂直度允许偏向：不大于5m时为6mm；
9、 相邻两板外表上下差允许偏向2mm；
10、外表平整度允许偏向为5mm；
11、侧模撤除时的砼强度应能保证其外表及棱角不受损伤；
12、模板撤除时不应对楼层形成冲击荷载。撤除的模板和支架宜分散堆放并及时清运。
二、施工工艺
模板是保证砼外观几何尺寸质量的性因素为此必须保证模板制作尺寸准确支撑结实模板和支撑材料质量符合要求。该工程方案全部使用木模板背楞(櫊栅)采用方木使用钢扣件支撑采取散装散拆。
1、材料质量要求
(1) 模板采用国产15厚。
(2)背楞(櫊栅)采用50×100方木必须无腐朽、弯曲、断裂现象。使用前用压刨机刨平保证尺寸一致。
(3)立模使用的对拉螺栓应使用合格的Ⅰ级钢制作螺牙整齐无损坏并使用双螺帽。
2、模板制作安装规定
(1) 模板支撑排距和楞木、牵杠间距必须严格按设计计算规定布置。
(2) 梁模板全部采取侧包底以便于固定和拆模。
(3) 梁模和板模应考虑能部分先撤除的构造。
(4) 模板尺寸必须严格按图纸规定误差控制在±2mm内。
(5) 模板制作应拼缝严不漏浆外表平整阴角顺直光滑。
模板与砼接触外表应涂刷隔离剂。
技术负责人

交底人

承受交底人

注：本记录一式两份一份交承受交底人一份存档。

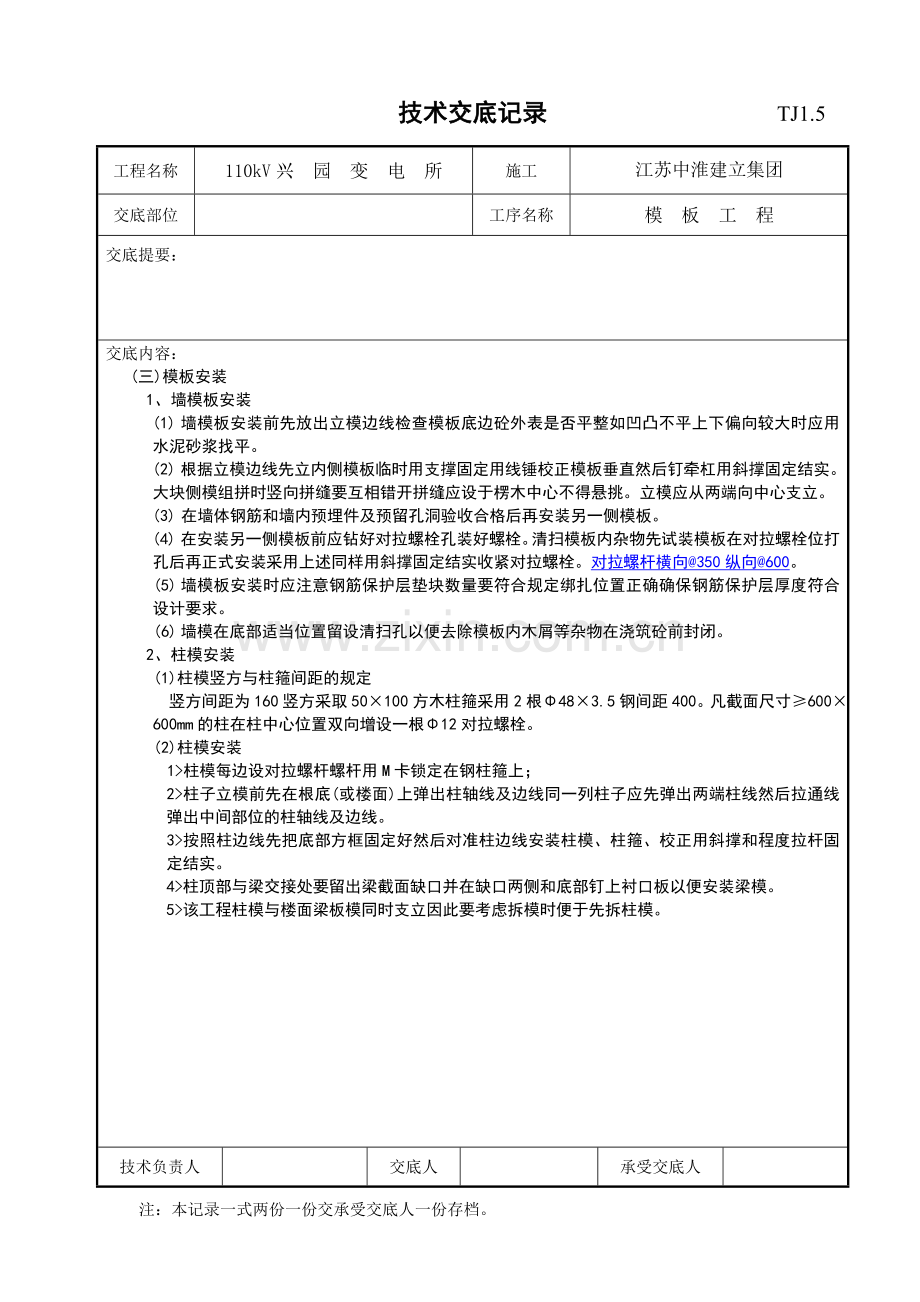

技术交底记录 TJ1.5

工程名称
110kV兴　园　变　电　所
施工
江苏中淮建立集团
交底部位

工序名称
模　板　工　程
交底提要：
交底内容：
(三)模板安装
1、墙模板安装
(1) 墙模板安装前先放出立模边线检查模板底边砼外表是否平整如凹凸不平上下偏向较大时应用水泥砂浆找平。
(2) 根据立模边线先立内侧模板临时用支撑固定用线锤校正模板垂直然后钉牵杠用斜撑固定结实。大块侧模组拼时竖向拼缝要互相错开拼缝应设于楞木中心不得悬挑。立模应从两端向中心支立。
(3) 在墙体钢筋和墙内预埋件及预留孔洞验收合格后再安装另一侧模板。
(4) 在安装另一侧模板前应钻好对拉螺栓孔装好螺栓。清扫模板内杂物先试装模板在对拉螺栓位打孔后再正式安装采用上述同样用斜撑固定结实收紧对拉螺栓。对拉螺杆横向@350纵向@600。
(5) 墙模板安装时应注意钢筋保护层垫块数量要符合规定绑扎位置正确确保钢筋保护层厚度符合设计要求。
(6) 墙模在底部适当位置留设清扫孔以便去除模板内木屑等杂物在浇筑砼前封闭。
2、柱模安装
(1)柱模竖方与柱箍间距的规定
竖方间距为160竖方采取50×100方木柱箍采用2根Φ48×3.5钢间距400。凡截面尺寸≥600×600mm的柱在柱中心位置双向增设一根Φ12对拉螺栓。
(2)柱模安装
1>柱模每边设对拉螺杆螺杆用M卡锁定在钢柱箍上；
2>柱子立模前先在根底(或楼面)上弹出柱轴线及边线同一列柱子应先弹出两端柱线然后拉通线弹出中间部位的柱轴线及边线。
3>按照柱边线先把底部方框固定好然后对准柱边线安装柱模、柱箍、校正用斜撑和程度拉杆固定结实。
4>柱顶部与梁交接处要留出梁截面缺口并在缺口两侧和底部钉上衬口板以便安装梁模。
5>该工程柱模与楼面梁板模同时支立因此要考虑拆模时便于先拆柱模。

技术负责人

交底人

承受交底人

注：本记录一式两份一份交承受交底人一份存档。
技术交底记录 TJ1.5

工程名称
110kV兴　园　变　电　所
施工
江苏中淮建立集团
交底部位

工序名称
模　板　工　程
交底提要：
交底内容：
3、梁模板安装
(1) 梁竖方上口钉50×100方木搁放楼板櫊栅竖方下端外侧钉50×100方木固定竖方梁侧模还需斜撑固定撑牢。
(2) 当梁跨度大于或等于4m时梁底模应起拱宜为全跨长的1/1000~3/1000。
4、楼板模板安装
(1) 该工程楼板厚度为110墙柱梁模板设计验算是按理数据进展的实际施工时由于胶合板品种不同性能差异较大经屡次使用后各项性能指标下降较多因此设计验算的数据只能作为新材料使用时的控制值。操作安装时櫊栅间距宜比设计验算值减少5~10使用。
(2) 模板材料。全部使用15厚国产模板规格为1830×91550×100方木櫊栅楼板采用钢脚手架支撑。
5、该工程为大空间现浇框架构造模板的平整度对观感质量影响极大安装时应特别注意平整度必须符合要求。
6、为加速模板周转减少模板材料使用数量应考虑梁和楼板模板的撤除顺序和撤除。
(五)模板撤除
1、拆模时间规定
(1) 梁板底模撤除时间
1> 砼强度必须到达设计强度的100以现场砼试块试压强度为准。
2> 拆模必须凭工地技术负责人的拆模书。
(2) 柱、墙模板及梁侧模板撤除时间
1> 墙模在砼浇筑后不少于48小时撤除。
2> 梁侧模板宜与部分底板撤除时同时进展。
2、拆模
(1) 拆模顺序一般是后支的先拆先支的后拆非承重的先拆承重的后拆。复杂模板的撤除在立模时应应制定拆模方案。
(2) 拆模应使用拆模撬棒和羊角锤按顺序拔钉撬板不得使用钢筋头或钢乱打乱撬。
(3) 楼板底模撤除应先撤除顶部支撑再撤除櫊栅最后撤除底板不得先将支撑全部撤除后再撤除底板使模板直接落地防止造成模板损坏和发生平安事故。
(4) 模板撤除后应随即安排拔钉、清理、涂刷隔离剂堆放整齐。
(5)拆模损坏的模板、方木应分别单独堆放模板进展修整加工方木进展加固处理以便投入再用。

技术负责人

交底人

承受交底人

注：本记录一式两份一份交承受交底人一份存档。
