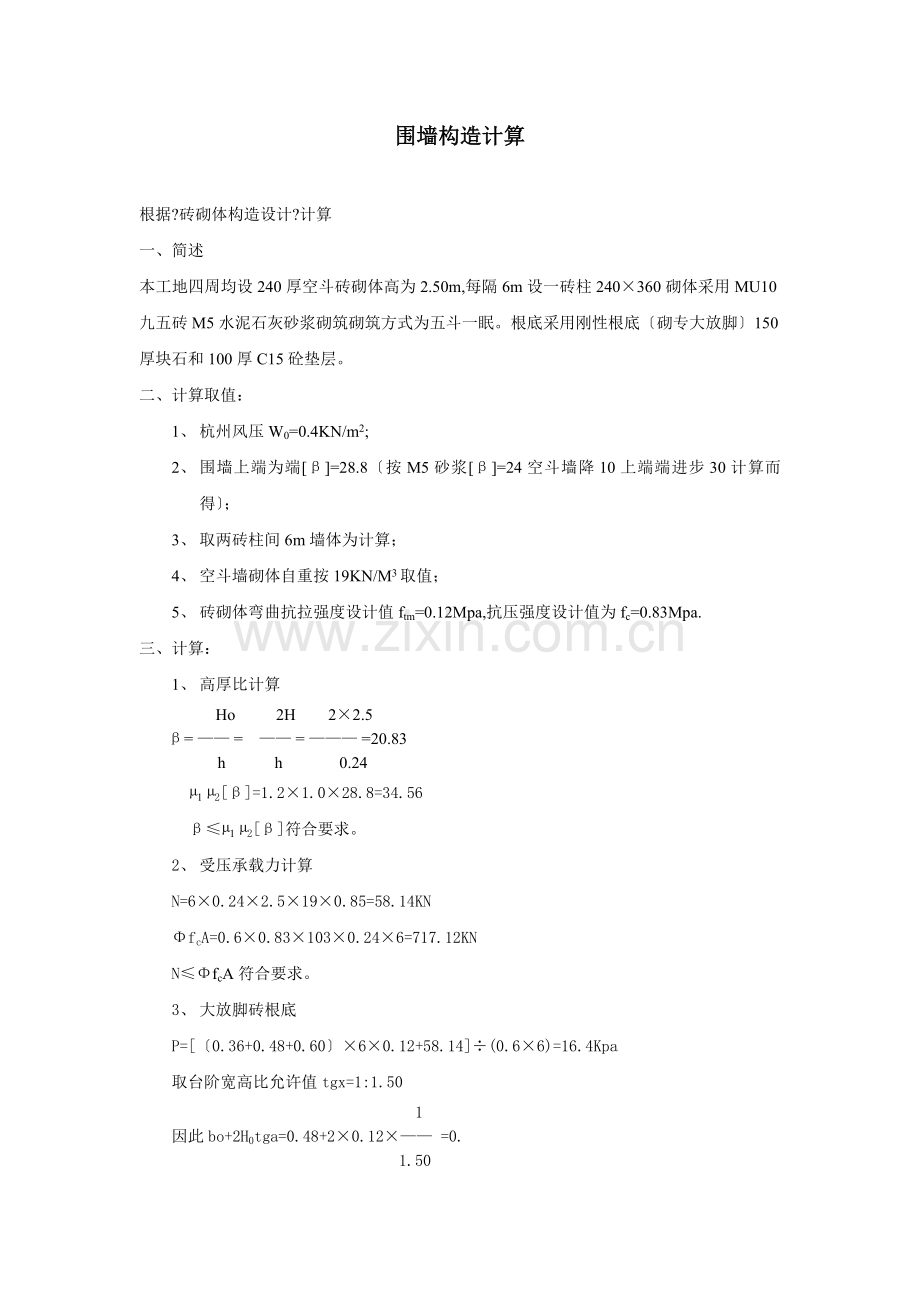

围墙构造计算

根据?砖砌体构造设计?计算
一、 简述
本工地四周均设240厚空斗砖砌体高为2.50m,每隔6m设一砖柱240×360砌体采用MU10九五砖M5水泥石灰砂浆砌筑砌筑方式为五斗一眠。根底采用刚性根底〔砌专大放脚〕150厚块石和100厚C15砼垫层。
二、 计算取值：
1、 杭州风压W0=0.4KN/m2;
2、 围墙上端为端[β]=28.8〔按M5砂浆[β]=24空斗墙降10上端端进步30计算而得〕；
3、 取两砖柱间6m墙体为计算；
4、 空斗墙砌体自重按19KN/M3取值；
5、 砖砌体弯曲抗拉强度设计值ftm=0.12Mpa,抗压强度设计值为fc=0.83Mpa.
三、 计算：
1、 高厚比计算
Ho 2H 2×2.5
β= —— = —— = ——— =20.83
h h 0.24
µ1 µ2[β]=1.2×1.0×28.8=34.56
β≤µ1 µ2[β]符合要求。
2、 受压承载力计算
N=6×0.24×2.5×19×0.85=58.14KN
ΦfcA=0.6×0.83×103×0.24×6=717.12KN
N≤ΦfcA符合要求。
3、 大放脚砖根底
P=[〔0.36+0.48+0.60〕×6×0.12+58.14]÷(0.6×6)=16.4Kpa
取台阶宽高比允许值tgx=1:1.50
1
因此bo+2H0tga=0.48+2×0.12×—— =0.
1.50

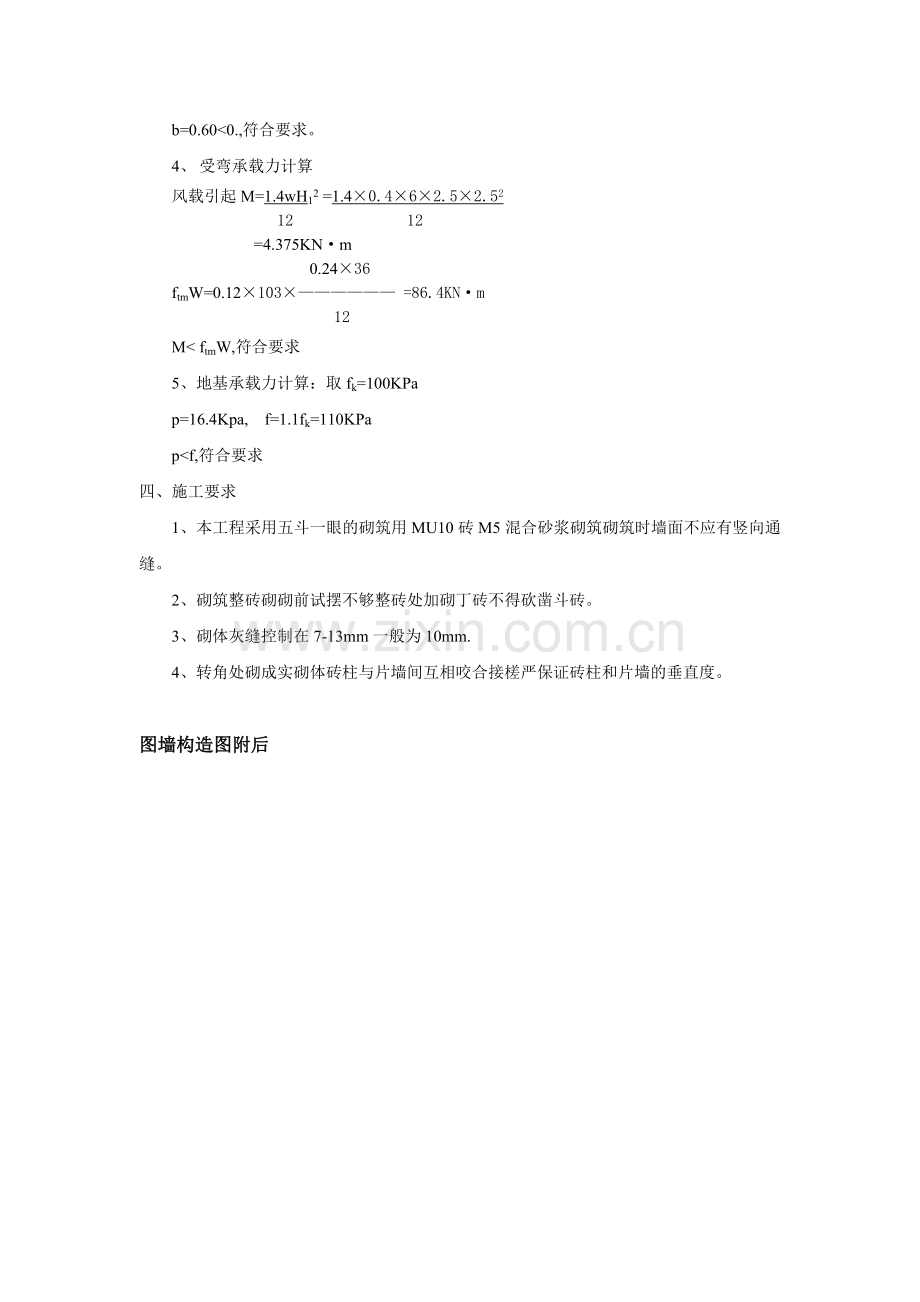

b=0.60<0.,符合要求。
4、 受弯承载力计算
风载引起M=1.4wH12 =1.4×0.4×6×2.5×2.52
12 12
=4.375KN·m
0.24×36
ftmW=0.12×103×—————— =86.4KN·m
12
M< ftmW,符合要求
5、地基承载力计算：取fk=100KPa
p=16.4Kpa, f=1.1fk=110KPa
p<f,符合要求
四、 施工要求
1、本工程采用五斗一眼的砌筑用MU10砖M5混合砂浆砌筑砌筑时墙面不应有竖向通缝。
2、砌筑整砖砌砌前试摆不够整砖处加砌丁砖不得砍凿斗砖。
3、砌体灰缝控制在7-13mm一般为10mm.
4、转角处砌成实砌体砖柱与片墙间互相咬合接槎严保证砖柱和片墙的垂直度。

图墙构造图附后
