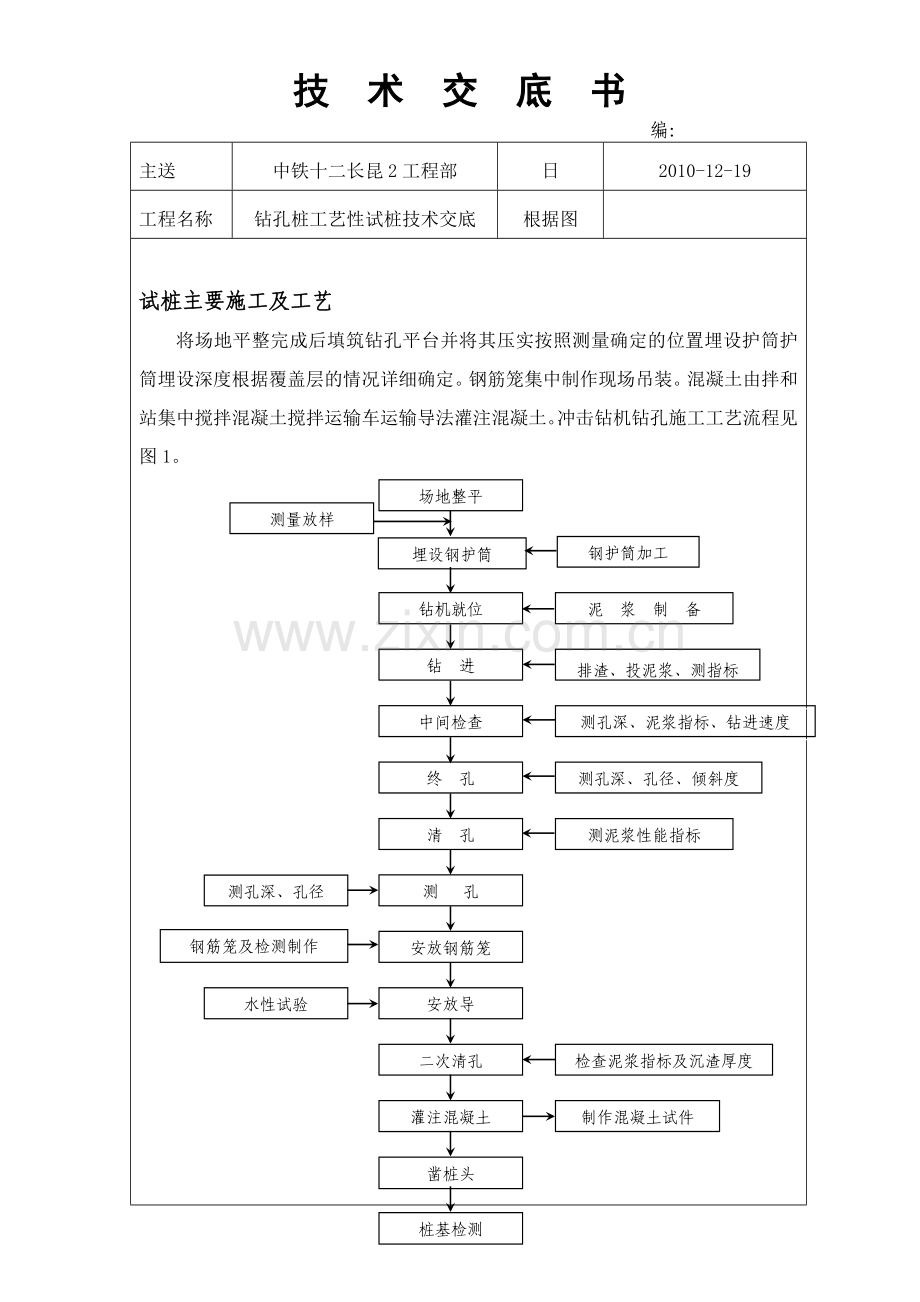

技 术 交 底 书
编：
主送
中铁十二长昆2工程部
日
2010-12-19
工程名称
钻孔桩工艺性试桩技术交底
根据图

试桩主要施工及工艺
将场地平整完成后填筑钻孔平台并将其压实按照测量确定的位置埋设护筒护筒埋设深度根据覆盖层的情况详细确定。钢筋笼集中制作现场吊装。混凝土由拌和站集中搅拌混凝土搅拌运输车运输导法灌注混凝土。冲击钻机钻孔施工工艺流程见图1。
排渣、投泥浆、测指标
凿桩头

钻机就位
钻 进
中间检查
终 孔
清 孔
测 孔

安放钢筋笼
安放导

二次清孔
灌注混凝土
泥 浆 制 备
测孔深、泥浆指标、钻进速度
测孔深、孔径、倾斜度
测泥浆性能指标
检查泥浆指标及沉渣厚度
制作混凝土试件
水性试验
测孔深、孔径
钢筋笼及检测制作
埋设钢护筒
场地整平
钢护筒加工
测量放样
桩基检测

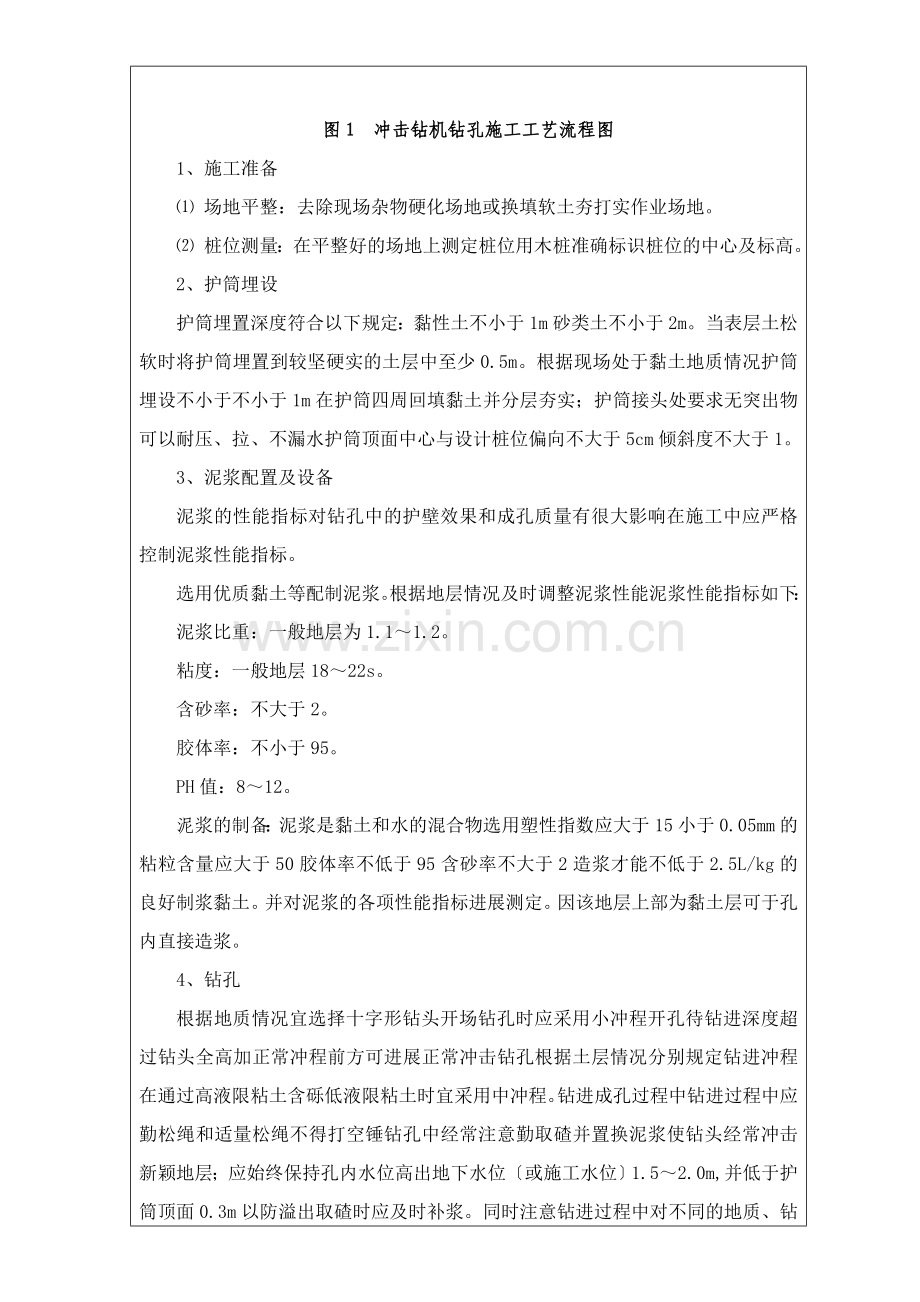

图1 冲击钻机钻孔施工工艺流程图
1、施工准备
⑴ 场地平整：去除现场杂物硬化场地或换填软土夯打实作业场地。
⑵ 桩位测量：在平整好的场地上测定桩位用木桩准确标识桩位的中心及标高。
2、护筒埋设
护筒埋置深度符合以下规定：黏性土不小于1m砂类土不小于2m。当表层土松软时将护筒埋置到较坚硬实的土层中至少0.5m。根据现场处于黏土地质情况护筒埋设不小于不小于1m在护筒四周回填黏土并分层夯实；护筒接头处要求无突出物可以耐压、拉、不漏水护筒顶面中心与设计桩位偏向不大于5cm倾斜度不大于1。
3、泥浆配置及设备
泥浆的性能指标对钻孔中的护壁效果和成孔质量有很大影响在施工中应严格控制泥浆性能指标。
选用优质黏土等配制泥浆。根据地层情况及时调整泥浆性能泥浆性能指标如下：
泥浆比重：一般地层为1.1～1.2。
粘度：一般地层18～22s。
含砂率：不大于2。
胶体率：不小于95。
PH值：8～12。
泥浆的制备：泥浆是黏土和水的混合物选用塑性指数应大于15小于0.05mm的粘粒含量应大于50胶体率不低于95含砂率不大于2造浆才能不低于2.5L/kg的良好制浆黏土。并对泥浆的各项性能指标进展测定。因该地层上部为黏土层可于孔内直接造浆。
4、钻孔
根据地质情况宜选择十字形钻头开场钻孔时应采用小冲程开孔待钻进深度超过钻头全高加正常冲程前方可进展正常冲击钻孔根据土层情况分别规定钻进冲程在通过高液限粘土含砾低液限粘土时宜采用中冲程。钻进成孔过程中钻进过程中应勤松绳和适量松绳不得打空锤钻孔中经常注意勤取碴并置换泥浆使钻头经常冲击新颖地层；应始终保持孔内水位高出地下水位〔或施工水位〕1.5～2.0m,并低于护筒顶面0.3m以防溢出取碴时应及时补浆。同时注意钻进过程中对不同的地质、钻进速度等作出详细记录填写钻孔桩记录表和泥浆测试记录表。在岩、土层变化处均应捞取渣样判明土层并记入记录表中以便与地质剖面图核对。
钻孔应符合以下要求：
编
工程
允许偏向
1
孔中心位置
≯5cm
2
孔径
≮设计桩径
3
倾斜度
＜1。
4
孔深
柱桩≮设计孔深
5
孔底沉淀厚度
摩擦桩≯20cm
柱桩≯5cm

5、检孔
成孔后检查孔深、孔径、倾斜度检孔采用检孔器的。检孔器采用φ16mm钢筋制作检孔器制作长度要求为5倍孔径外径要求为不得小于孔径3公分。检孔时保证检孔器能通过检查孔深、孔径、倾斜度合格前方准进入下一道工序并做好记录。
6、清孔
钻孔到达设计高程后经检孔合格后立即进展清孔清孔采用换浆法。清孔符合设计及要求即：孔内排出的泥浆手摸无2～3mm颗粒泥浆比重不大于1.2含砂率小于2粘度18～22s；浇筑水下混凝土前孔底沉渣厚度不大于5cm。严禁采用加深钻孔深度代替清孔填写成孔检查记录表。
在清孔排渣时注意保持孔内水头防止坍塌。
7、钢筋笼制作、安装
钢筋笼主筋接头采用闪光对焊连接或套筒连接每一截面上接头数量不超过50加强筋与主筋连接全部焊接。钢筋笼的材料、加工、接头和安装应在专用台架上进展并纵横设控制架确保符合要求。钢筋骨架的保护层厚度由定位钢筋来保证按竖向每隔2m设一道每一道沿圆周等距布置4个。
使用大吨位汽车起重机吊装钢筋笼。入孔时应对准钻孔保持垂直慢放入孔入孔后不宜左右转动在孔口接长钢筋时上、下主筋位置应对正保证钢筋笼接长上下段的轴线在一直线上不得出现转折。安装到位在孔口均应有可靠的支撑及结实定位以免在灌注混凝土过程生浮笼现象。
钢筋笼吊放入孔后的位置容许偏向应符合以下规定：
⑴ 钢筋笼中心与桩孔中心偏向不大于10mm；
⑵ 钢筋笼底面高程偏向不大于±50mm。
8、水下混凝土浇筑
⑴ 安装导
导采用φ300钢底节设3m中间节每节2m,配1～2节1～1.5m的短。吊装先试拼连接结实、封闭严、导组装后轴线偏向不宜超过钻孔深的0.5并不宜大于10cm；并进展水试验和拉力试验试验时水的压力不小于井孔内水深1.3倍。导安装应位于钻孔。
⑵ 灌注水下混凝土
浇筑水下混凝土前检查沉渣厚度如超出5cm那么利用导进展二次清孔清孔完成后立即浇注水下混凝土。
灌注混凝土前和过程中应按规定时间检测高性能混凝土的坍落度、含气量和入模温度并做好记录。待检测指标合格后方可灌注混凝土。
计算和控制首批封底混凝土数量下落时有一定的冲击能量能把泥浆从导中排出足够的冲击能量可以把桩底沉渣尽可能地冲开是控制桩底沉渣减少工后沉降的重要环节。并能把导下口埋入混凝土不小于1m并不宜大于3m。
浇注连续进展中途停歇时间不宜超过30min。在整个浇注过程中应测量孔内混凝土顶面位置及时提升导控制导的埋深保持导在混凝土内埋深2～6m。当混凝土浇筑面接近设计高程时应缓慢提升导确定混凝土顶面位置考虑桩顶含有浮渣灌注时水下混凝土的浇注面按高出桩顶设计高程100cm控制以保证桩顶混凝土的质量在浇筑过程中应如实填写混凝土浇筑记录表。
9、 质量检验
钻孔桩按设计要求成桩后采用低应变法进展检测检测桩身均匀和完好性。
承载力检测：按设计和验收进展检测。采用堆载法检测桩基承载力被检测桩基需对四周土壤进展小范围开挖至设计桩顶标高以消除高出设计桩长部桩基周围土壤产生的摩擦力影响试桩准确性。
检测完成后综合桩身完好性和桩基承载力进展总结为确定的施工参数。
桩验合格后将确定的工艺性试验参数聚集成工艺性试验报监理审批后该参数用于指导后全面展开施工。

编 制

复 核

接收
