武汉金色港湾五期工程给排水工程监理实施细则.doc

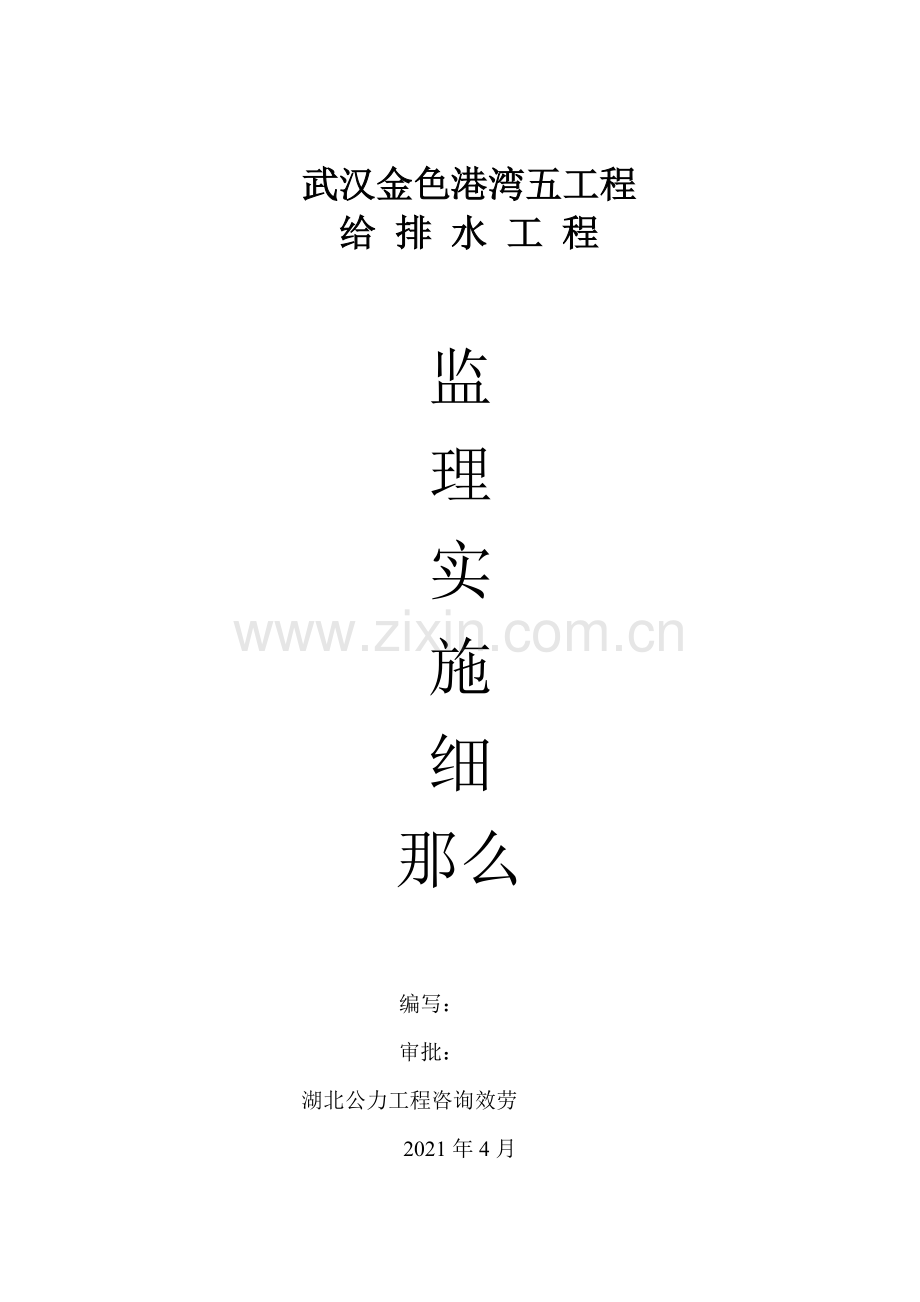

武汉金色港湾五工程
给 排 水 工 程

监
理
实
施
细
那么

编写：
审批：
湖北公力工程咨询效劳
2021年4月

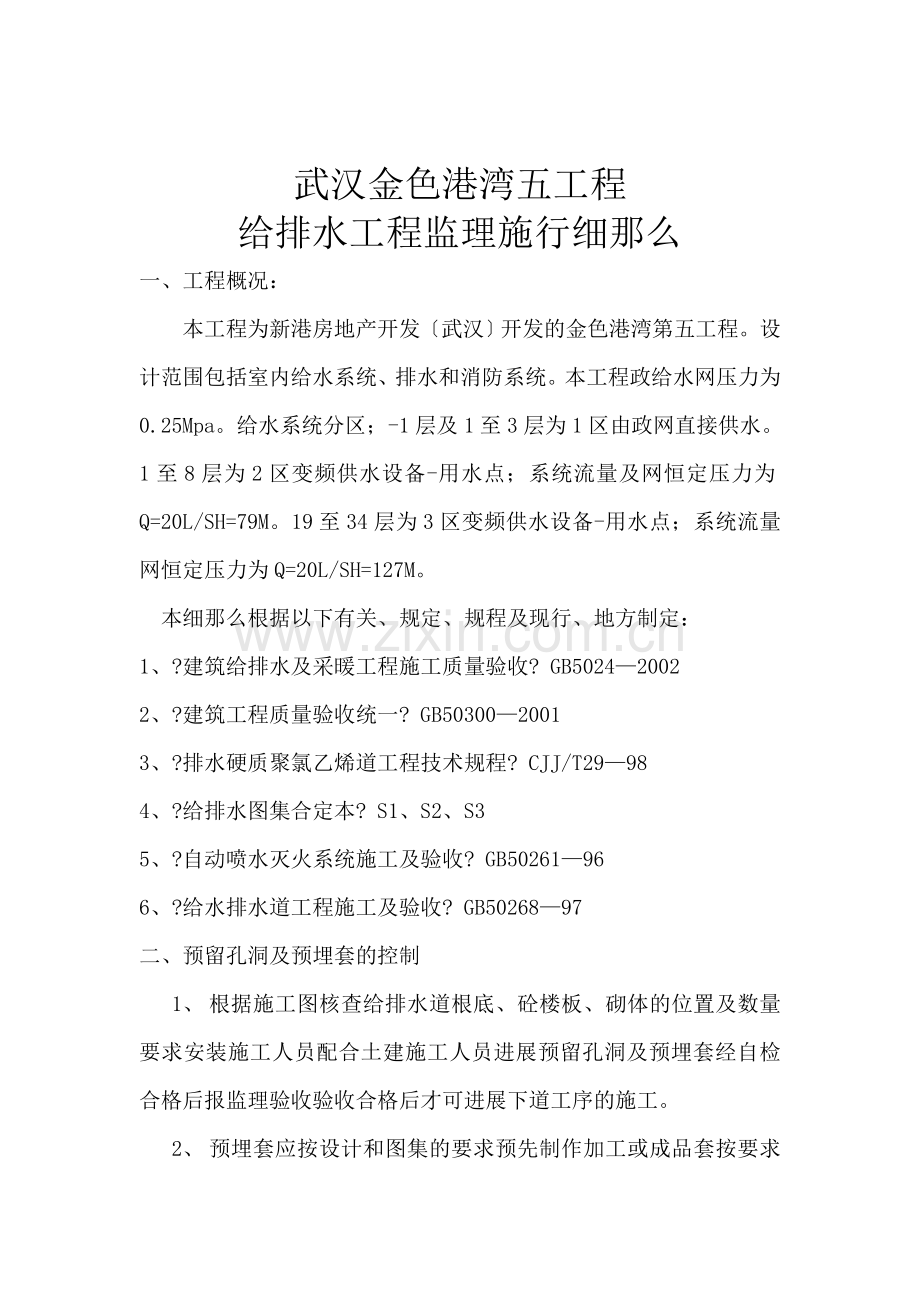

武汉金色港湾五工程
给排水工程监理施行细那么
一、工程概况：
本工程为新港房地产开发〔武汉〕开发的金色港湾第五工程。设计范围包括室内给水系统、排水和消防系统。本工程政给水网压力为0.25Mpa。给水系统分区；-1层及1至3层为1区由政网直接供水。1至8层为2区变频供水设备-用水点；系统流量及网恒定压力为Q=20L/SH=79M。19至34层为3区变频供水设备-用水点；系统流量网恒定压力为Q=20L/SH=127M。
本细那么根据以下有关、规定、规程及现行、地方制定：
1、?建筑给排水及采暖工程施工质量验收? GB5024—2002
2、?建筑工程质量验收统一? GB50300—2001
3、?排水硬质聚氯乙烯道工程技术规程? CJJ/T29—98
4、?给排水图集合定本? S1、S2、S3
5、?自动喷水灭火系统施工及验收? GB50261—96
6、?给水排水道工程施工及验收? GB50268—97
二、预留孔洞及预埋套的控制
1、 根据施工图核查给排水道根底、砼楼板、砌体的位置及数量要求安装施工人员配合土建施工人员进展预留孔洞及预埋套经自检合格后报监理验收验收合格后才可进展下道工序的施工。
2、 预埋套应按设计和图集的要求预先制作加工或成品套按要求敷设于指定部位。
3、 预留孔洞的尺寸应按设计和要求制作好洞模并按照图纸要求的位置及标高固定砼板浇筑过程中应有专人看护防止洞模移位从而确保孔洞预留的可靠性、准确性。
三、道安装工程的质量控制
1、事前控制
1.1安装局部的设计图纸必须经过图纸会审和技术交底施工方案必须经监理审查认可。
1.2安装工程所用的材、件及辅材应满足以下要求：
〔1〕在材料进场前应提交样品、出产合格证、质检等材质证明经工程监理部、业主认可后再批量采购进场填写报验单交监理复核签认后才能使用。
〔2〕铁质件不应有砂眼、裂纹、乱丝、丝抠不全和角度不准等现象塑料件内外径符合技术。
〔3〕各种阀门的外观外表应无损伤、阀体严性好、阀杆不得弯曲安装前应按设计或施工规定进展一定比例的严性实验。
1． 3各消防箱及消火栓配套附件须满足消防部门要求的准许消费证、合格证、销售答应证、复检在填写报验单交监理签证前方可使用。

2、事中控制
2.1本工程给排水道安装包括给水道及配件的安装、室内消火栓及附件的安装、排水道及配件的安装、雨水道及配件的安装。
2.2坚持安装自检、验收隐蔽操作程序各种道的隐蔽工程必须分部位、分功用在隐蔽前经施工自检合格后报监理现场实验合格方能进入隐蔽程序。
2.3坚持分项工程评定安装在施工完成每个分项工程后必须对分项工程进展自评并将自评记录申报现场监理填报验收记录。假设不合格必须进展整改至监理人员评定合格。
2.4坚持巡视检查制度在安装施工的过程中必须坚持巡视检查针对施工过程中不符合操作规程和现行的行为及时纠偏如材质的统一性、安装质量的可靠性等。
2.5道安装工程的支架、吊架、卡架和立卡安装固定支架的位置和构造必须符合设计和施工的要求。
3、给水道安装
3.1室内地坪以下道敷设应在土建回填土夯实以后重新开挖埋。
3.2立上阀门应安装在便于启闭、检修的高度位置。
3.3给水支上装有3个或3个以上配水点的支始端以及给水阀后面按水流方向设置可拆卸的连接件。

4、消火栓网和消防水箱及其专用设备的安装
4.1消火栓网的材必须符合设计和现行施工的要求。
4.2全部消防道安装完毕道强性而须按设计要求进展封堵并按设计的试验压力试验合格方能做除锈、防腐面层处理严禁用水泥砂浆封堵后测试。
4.3道的除锈、防腐以及面漆涂层应符合设计和施工的要求。
4.4消火栓箱在安装中必须注意栓口朝外且不安装在门轴侧。栓口中心距地面1.1米栓口中心距箱侧面14厘米距箱后内外表10厘米箱体安装的垂直度不大于3毫米。
4.5消防水箱的容积、安装位置及材质应符合设计要求。
4.6消防水箱和消防水池的溢流不能与生活用水的排水系统直接相接。
4.7道穿过钢筋砼消防水箱和消防水池时应符合设计要求加设防水套有振动的道应加设柔性接头。
4.8消防水泵、稳压泵及配套设施的安装应符合?机械设备安装工程施工及验收?的规定。
4.9消防水泵、稳压泵的规格、型应符合设计要求并应有合格证和安装使用说明书。
4.10设计假设无要求时消防水泵的出水应要安止回阀和压力表宜检查和试水用的放水阀门。消水泵组的总出水上应安装压力表和泄压阀安压力表时应加设缓冲装置压力表和缓冲装置之间应安旋塞压力表量程为工作压力的2—2.5倍。
4.11吸水上的控制阀应在消防水泵固定在根底上后再行安装其直径不能小于水泵吸水口直径且不能采用蝶阀。
4.12消防气压给水设备的气压罐其容积、气压、水位及工作压力必须符合设计要求。
4.13消防气压给水设备上的平安阀、压力表、泄水、水位器等的安装应符合使用说明书的要求。

4.15自动喷淋道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等应符合设计和现行有关的规定。
4.16道支架、吊架与喷头之间的间隔 不宜小于30厘米与末端喷头之间的间隔 不宜大于75厘米。
4.17配水支上的任一直段相邻两喷头之间的段设置的吊架均不宜少于1个当喷头之间的间隔 小于1.8米时可隔段设置吊架其吊架间距小于3.6米。
4.18当子的公称直径等于或大于50毫米时每段配水干或配水设置防晃支架不应少于一个当道改变方向时应增设防晃支架。
4.19喷淋道穿过建筑物的变形缝时应设柔性短穿过墙体或楼板时应加设套套长度应大于墙体厚度或高出楼面、墙体50毫米。
4.20喷头的安装必须在系统试压、冲洗合格后进展须用专用工具操作当喷头的公称直径小于10毫米时应在配水干或配水上安装过滤器。
4.21阀组的安装须按对不同形式的阀组作相应严格要求安装。
4.22自动喷淋系统其它组件如水力警铃、水流器、信阀、排气阀、控制阀等也应在道的试压和冲洗合格后进展。
4.23自动喷淋系统的水压试验、冲洗试验及气压给水设备安装的气压试验必须有异于消火栓网的同内容试验即一定严格按要求操作。
—0.005坡度坡向排水方。
5、排水道的安装
本工程排水道采用PVC-U排水塑料使用专用胶水连接。在安装过程中必须符合设计、给排水图集和现行施工的要求。排水立与引出横的90度转角须用两个45度件连接还应在与横的结合部下方砌上支墩。与给排水道配用的卫生器具的安装应符合设计、给排水图集和现行的要求大批厨、卫道安装前应先做一套典型户型供监理部及业主认可后再批装。
6、事后控制
6.1道水压试验必须按试验的程序进展水压试验试压发现渗漏应整改后重新试压直到符合要求据实填报水压试验记录。
6.2道灌水试验应在隐蔽前催促施工方进展在规定时间内水位降须符合允许的范围才能签认灌水试验记录。
6.3消火栓系统的试射试验应在道试压合格后进展取屋顶试验消火栓试验其水柱长度及水压应符合设计和要求。
6.4道冲洗试验应在道试压合格后进展冲洗时以系统内可能到达的压力和流量进展直到出水口处的水色和透明度与入口处目测的一至为止。
7、施工完成后催促施工按照要求注重成品的保护以免道的破损、设施损坏而导致功能缺陷发生。
8、开工资料的整理催促施工按建筑工程质量验收统一整理评定资料为开工验收创造条件。
四、 工进度、监控
1、对施工提供的月进度方案及总进度方案进展审核确认其合理性、可行性并与实际进度比拟分析。
2、审核施工完成合格工程量并催促施工列出原材料表、对进展监控以保证设备、材料的质量减少降低工程消耗。
湖北公力工程咨询效劳
武汉金色港湾五工程工程监理部
二Ｏ一Ｏ年四月
