箱涵模板工程施工技术交底.doc

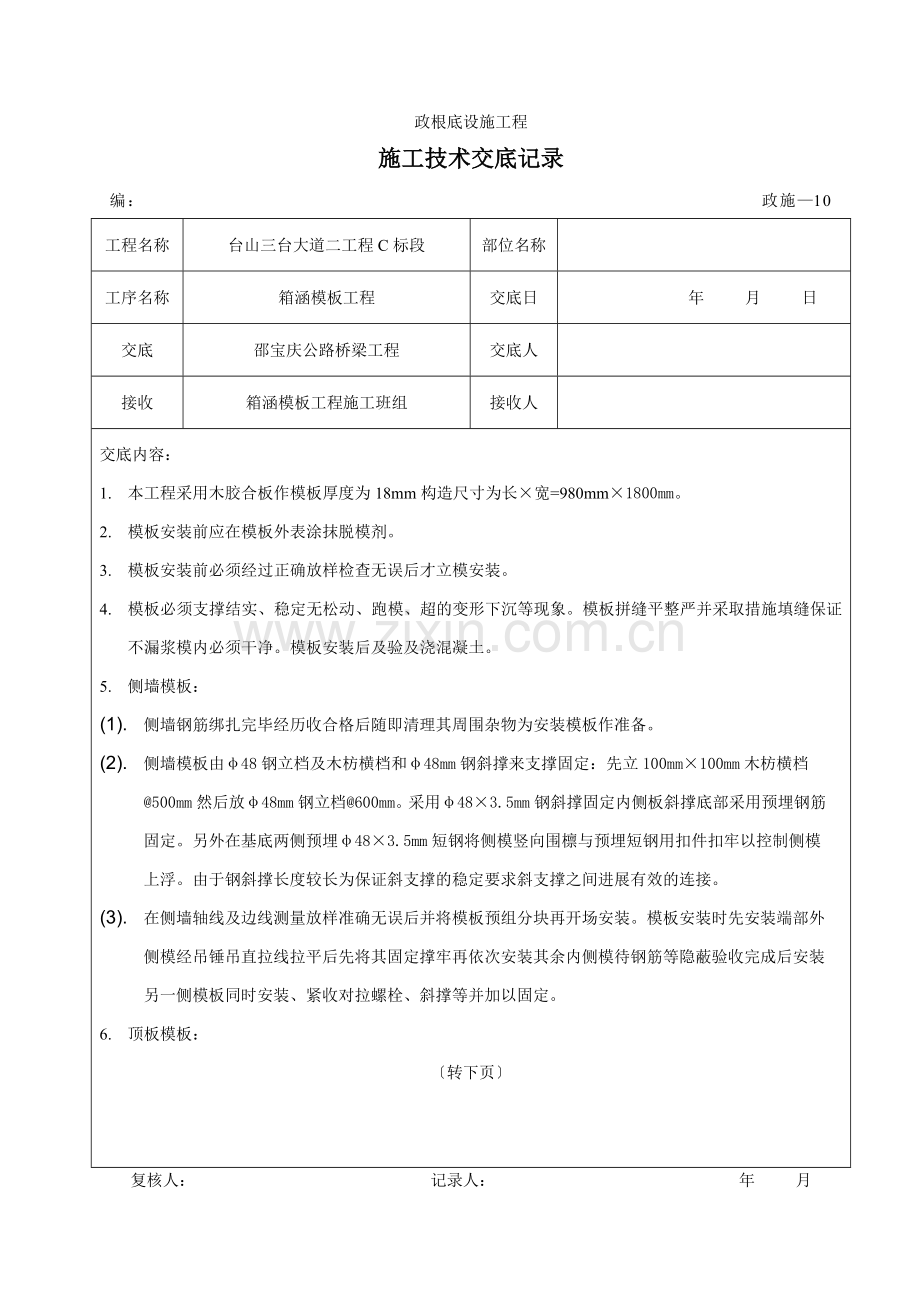

政根底设施工程
施工技术交底记录
编： 政施—10
工程名称
台山三台大道二工程C标段
部位名称

工序名称
箱涵模板工程
交底日
年 月 日
交底
邵宝庆公路桥梁工程
交底人

接收
箱涵模板工程施工班组
接收人

交底内容：
1. 本工程采用木胶合板作模板厚度为18mm构造尺寸为长×宽=980mm×1800mm。
2. 模板安装前应在模板外表涂抹脱模剂。
3. 模板安装前必须经过正确放样检查无误后才立模安装。
4. 模板必须支撑结实、稳定无松动、跑模、超的变形下沉等现象。模板拼缝平整严并采取措施填缝保证不漏浆模内必须干净。模板安装后及验及浇混凝土。
5. 侧墙模板：
(1). 侧墙钢筋绑扎完毕经历收合格后随即清理其周围杂物为安装模板作准备。
(2). 侧墙模板由φ48钢立档及木枋横档和φ48mm钢斜撑来支撑固定：先立100mm×100mm木枋横档@500mm然后放φ48mm钢立档@600mm。采用φ48×3.5mm钢斜撑固定内侧板斜撑底部采用预埋钢筋固定。另外在基底两侧预埋φ48×3.5mm短钢将侧模竖向围檩与预埋短钢用扣件扣牢以控制侧模上浮。由于钢斜撑长度较长为保证斜支撑的稳定要求斜支撑之间进展有效的连接。
(3). 在侧墙轴线及边线测量放样准确无误后并将模板预组分块再开场安装。模板安装时先安装端部外侧模经吊锤吊直拉线拉平后先将其固定撑牢再依次安装其余内侧模待钢筋等隐蔽验收完成后安装另一侧模板同时安装、紧收对拉螺栓、斜撑等并加以固定。
6. 顶板模板：
〔转下页〕
复核人： 记录人： 年 月 日

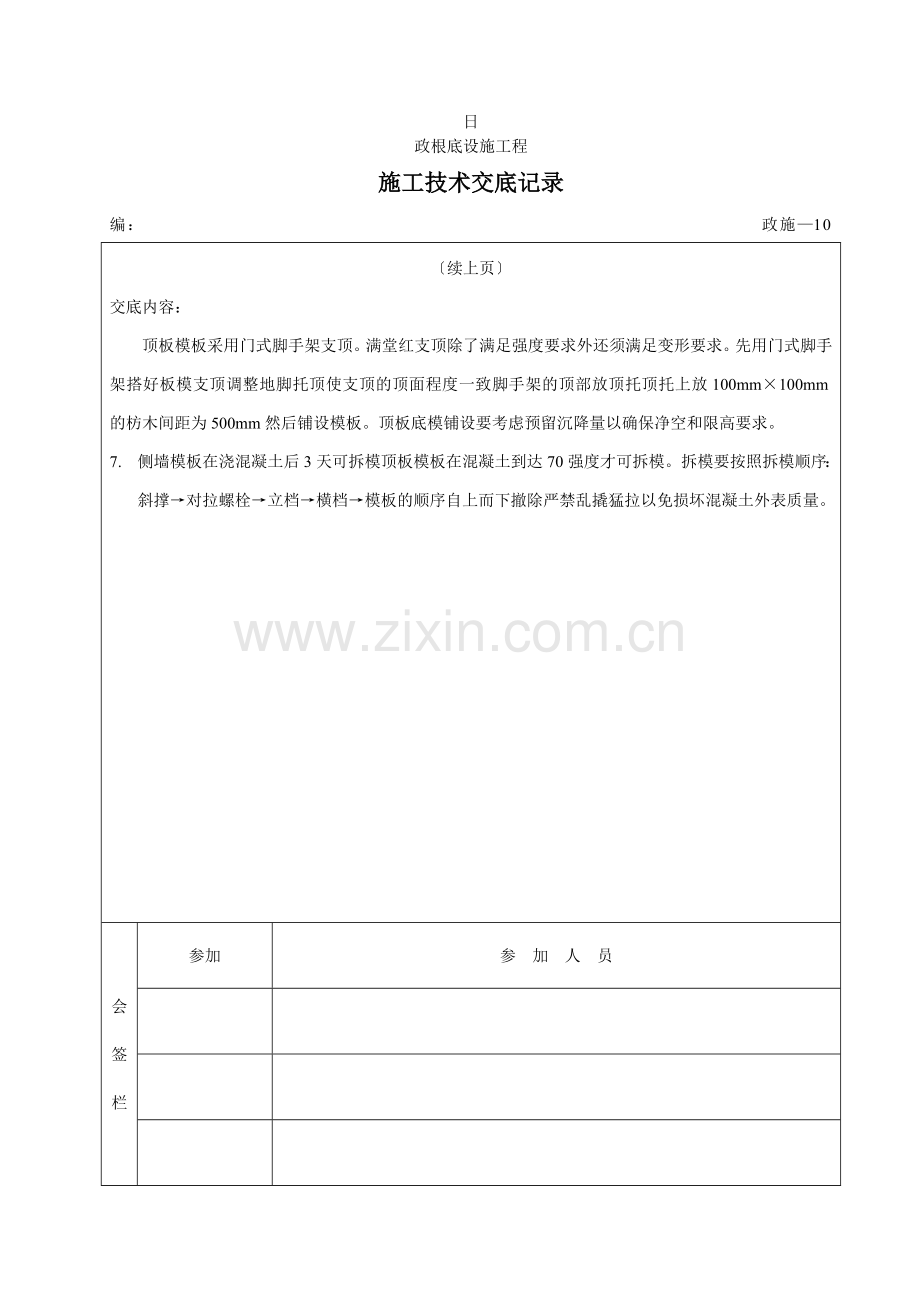

政根底设施工程
施工技术交底记录
编： 政施—10
〔续上页〕
交底内容：
顶板模板采用门式脚手架支顶。满堂红支顶除了满足强度要求外还须满足变形要求。先用门式脚手架搭好板模支顶调整地脚托顶使支顶的顶面程度一致脚手架的顶部放顶托顶托上放100mm×100mm的枋木间距为500mm然后铺设模板。顶板底模铺设要考虑预留沉降量以确保净空和限高要求。
7. 侧墙模板在浇混凝土后3天可拆模顶板模板在混凝土到达70强度才可拆模。拆模要按照拆模顺序：斜撑→对拉螺栓→立档→横档→模板的顺序自上而下撤除严禁乱撬猛拉以免损坏混凝土外表质量。
会

签

栏
参加
参 加 人 员

复核人： 记录人： 年 月 日
