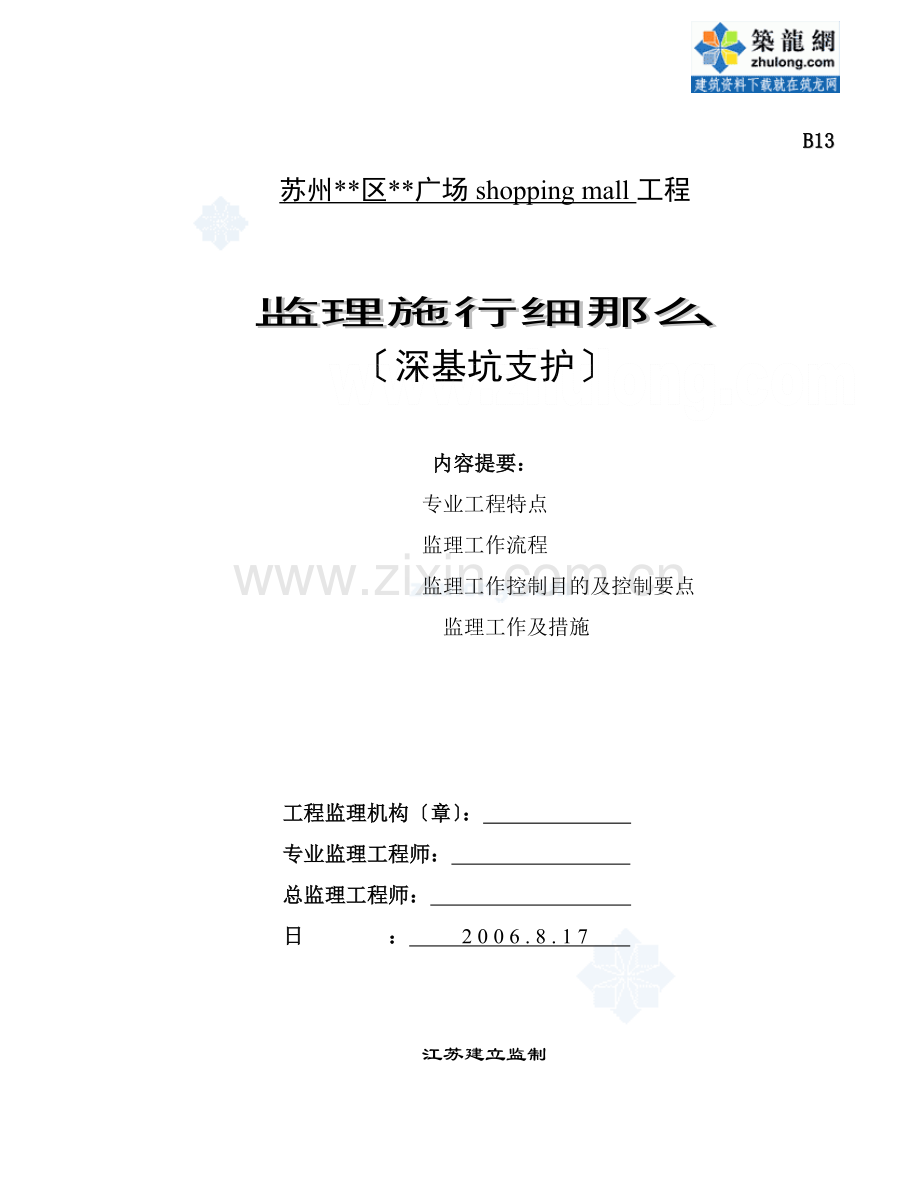

某广场工程深基坑支护监理实施细则.doc

B13
苏州**区**广场shopping mall工程

监理施行细那么
〔深基坑支护〕

内容提要：
专业工程特点
监理工作流程
监理工作控制目的及控制要点
监理工作及措施

工程监理机构〔章〕：　　　　　　　
专业监理工程师：
总监理工程师：　　　　　　　　 　
日 ：　 2 0 0 6 . 8 . 1 7　　

江苏建立监制

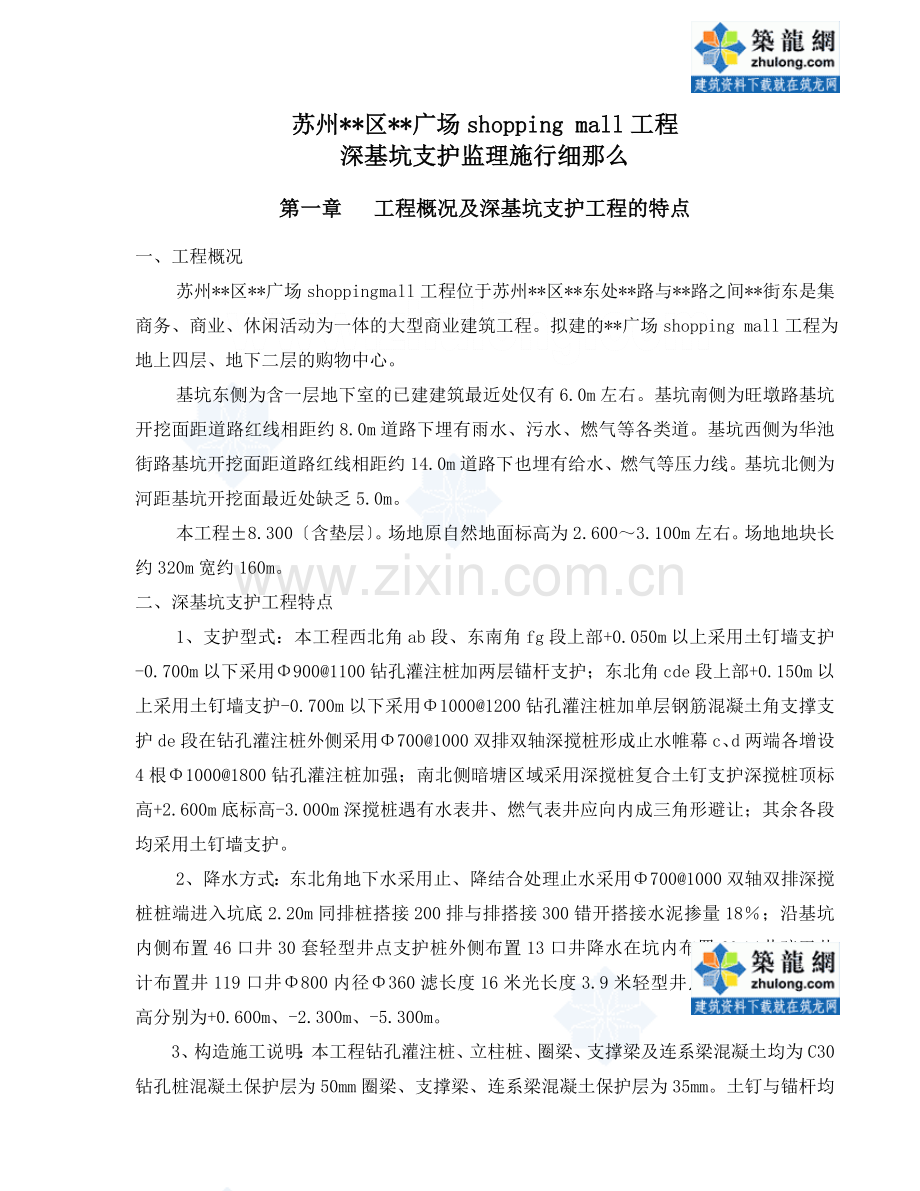

苏州**区**广场shopping mall工程
深基坑支护监理施行细那么

第一章 工程概况及深基坑支护工程的特点
一、工程概况
苏州**区**广场shopping mall工程位于苏州**区**东处**路与**路之间**街东是集商务、商业、休闲活动为一体的大型商业建筑工程。拟建的**广场shopping mall工程为地上四层、地下二层的购物中心。
基坑东侧为含一层地下室的已建建筑最近处仅有6.0m左右。基坑南侧为旺墩路基坑开挖面距道路红线相距约8.0m道路下埋有雨水、污水、燃气等各类道。基坑西侧为华池街路基坑开挖面距道路红线相距约14.0m道路下也埋有给水、燃气等压力线。基坑北侧为河距基坑开挖面最近处缺乏5.0m。
本工程±8.300〔含垫层〕。场地原自然地面标高为2.600～3.100m左右。场地地块长约320m宽约160m。
二、深基坑支护工程特点
1、支护型式：本工程西北角ab段、东南角fg段上部+0.050m以上采用土钉墙支护-0.700m以下采用Φ900@1100钻孔灌注桩加两层锚杆支护；东北角cde段上部+0.150m以上采用土钉墙支护-0.700m以下采用Φ1000@1200钻孔灌注桩加单层钢筋混凝土角支撑支护de段在钻孔灌注桩外侧采用Φ700@1000双排双轴深搅桩形成止水帷幕c、d两端各增设4根Φ1000@1800钻孔灌注桩加强；南北侧暗塘区域采用深搅桩复合土钉支护深搅桩顶标高+2.600m底标高-3.000m深搅桩遇有水表井、燃气表井应向内成三角形避让；其余各段均采用土钉墙支护。
2、降水方式：东北角地下水采用止、降结合处理止水采用Φ700@1000双轴双排深搅桩桩端进入坑底2.20m同排桩搭接200排与排搭接300错开搭接水泥掺量18％；沿基坑内侧布置46口井30套轻型井点支护桩外侧布置13口井降水在坑内布置60口井疏干共计布置井119口井Φ800内径Φ360滤长度16米光长度3.9米轻型井点支长6米布设标高分别为+0.600m、-2.300m、-5.300m。
3、构造施工说明：本工程钻孔灌注桩、立柱桩、圈梁、支撑梁及连系梁混凝土均为
C30钻孔桩混凝土保护层为50mm圈梁、支撑梁、连系梁混凝土保护层为35mm。土钉与锚杆均采用二次压浆工艺施工一次注浆压力为0.1～0.3MPa二次注浆压力为0.3～0.5MPa。锚杆张拉力为200KN锁定力为120KN；土钉墙面板采用坡面挂Φ6.5@200双向钢筋网喷1：2：2细石混凝土厚80-100mm。
4、基坑检测：在基坑东侧布置6个测斜观测点南侧布置10个测斜观测点西侧5个测斜观测点基坑北侧布置8个测斜观测点共计29个测斜观测点。支护桩外地表及土钉墙顶每25～30m布置1个沉降观测点。对四周的建筑和道路进展沉降观测每栋建筑布置4～8个沉降观测点。在基坑bc、ef、ga段设置33口地下水位观测井必要时兼作回灌井。

第二章 基坑支护工程施工的监理工作流程
一、审查施工企业资质等有关资料
1、施工企业资质等级证书
2、建立工程施工答应证
3、企业法人营业执照
4、企业平安消费答应证
5、工程经理及主要理人员、技术人员的上岗证书
6、专职质检员、平安员、施工员的上岗证书
7、特殊工种〔电焊工、电工、桩机操作工〕的上岗证
8、检测仪器、工具的标定证书
9、施工组织设计
10、基坑监测专项方案
11、施工现场临时用电方案
12、与苏州**区质量平安监视站质检手续、安检手续的证明
13、开工等
二、检查施工质保体系、安保体系是否健全
1、施工质保体系、安保体系组织机构落实情况；

2、施工质保体系主要规章制度；
3、施工安保体系主要规章制度。
三、监理验收程序
〔一〕材料进场报验手续及质量控制要求
1、根据图纸要求和现场工程进度组织材料进场施工自检合格后应以书面形式〔采用江苏建立统一表格A3.2〕报监理验收。质保资料及施工自检记录交监理检查并将复印件附在报验表格后备存。
2、监理对进场材料、质保资料以及图纸要求进展核对和必要的检查对于重要的材料还要现场进展取样送检然后做出同意与否的答复。未经同意使用的材料一律不得用于本工程。监理工程师对质量保证资料有疑心或质量有问题时亦可随机抽检承包人必须给予配合。
（二） 工序检查验收程序
1、施工自检。包括班组长自检、互检〔下道工序检查上道工序〕和专职质检员检验。施工自检合格后应填写工序报验单和质量检查评定表并以书面形式〔采用江苏建立统一表格A3.3〕报监理验收施工的自检资料附在表格A3.3后面。施工自检不合格自行整改、返工。
2、监理验收。监理工程师收到施工的书面A3.3经审核无误后应尽快进展验收。验收合格签字后才能进入下道工序施工；验收不合格监理在验收单上写明整改要求并在监理日志中作好记录施工必须进展整改或返工。整改或返工完后再进展以上自检程序；自检合格后监理工程师一般在24小时内再行复验影响的工、费用由施工负责。如复验仍未通过应对责任人进展教育或处分。施工没有自检或无自检记录监理工程师可回绝验收。
3、监理工程师在施工过程现问题应提出口头指并做好监理的记录施工应及时纠正。如不及时纠正在验收时发现必须返工影响的工、费用由施工负责。
4、为加强工程验收的方案性施工可根据每周进度方案排出相应的工程验收方案。凡列入方案的验收监理将优先保证。特殊情况需要监理在正常工作时间以外或节假日时间内进展验收必须提早1天〔最短半天〕现场总监理工程师或总监代表。

第三章 基坑支护施工控制要点及目的值
一、 监理根据
建立监理的根据是工程建立的政策、法规批准的建立方案、规划设计以及依法订立的工程承包合同等。基坑支护施工的监理根据如下：
1、?建筑工程施工质量验收统一?〔GB50300-2001〕
2、?混凝土构造工程施工质量验收?〔GB50204-2002〕
3、?建筑基坑支护技术规程?〔JGJ120-99〕
4、?土方与爆破工程施工及验收?〔GBJ201-83〕
5、?混凝土质量控制?〔GB501-92〕
6、?工程测量?〔GB50026-93〕
7、?建筑工程现场临时用电施工规程?〔JGJ46-86〕
8、?建筑桩基技术?〔JGJ94-94〕
9、?建筑边坡工程技术?〔GB50330-2002〕
10、?土层锚杆设计与施工?〔CECS22:90〕
11、?基坑土钉支护技术规程?〔CECS96:97〕
12、?建立工程监理?(GB50319-2000)
13、工程设计
14、监理合同、施工合同
二、 监理控制要点
本工程深基坑支护采用钻孔灌注桩、双轴双排深搅桩、土钉锚杆、钢筋混凝土支撑体系、降水井和轻型井点降水施工。
1、对施工程序的控制
1〕钻孔灌注桩施工程序控制：控制点测放→测放桩位→埋设护筒→复核桩位→桩机就位→桩机成孔→一次清孔→吊放钢筋笼→下导→二次清孔→浇灌混凝土。
2〕深搅桩施工程序控制：测放桩位→开挖桩槽→桩机就位→桩机起动、搅拌头下沉→喷浆搅拌提升→二次下沉喷浆提升→一根桩施工完毕。
3〕深井井点降水施工程序控制：井点测量定位→挖井口、安护筒→钻机就位→钻孔、清孔→安放井→填滤料→洗井→抽水→成井。

轻型井点降水施工程序控制：放线定位→铺设总→冲孔→安装井点、填沙砾滤料、上部填粘土封→用弯连将井点与总接通→安装抽水设备与总连通→安装集水箱及排水→开动真空泵排气。再开动离心水泵抽水。
4〕锚杆施工程序控制：确定位置→锚杆机就位→钻孔→杆体〔预应力筋〕的组装与安放〔含注浆〕→一次注浆→二次注浆→张拉与锁定。
5〕土钉及喷锚施工程序控制：测量放线→基坑开挖第一排土钉→喷射第一层混凝土厚度为40-50mm→第一排土钉成孔→安置土钉钢筋→绑扎钢筋网片、焊加强筋→喷射第二层混凝土→养护→一次注浆→二次注浆。
2、监理控制要点
2.1要非常重视地质勘察工作
监理工程师要认真阅读工程的地质勘察理解基坑开挖所在地的地形、地貌和地质特点分析可能导致边坡土体滑坡的各种因素对影响边坡稳定性的关键地段、重要地层和土质指标做到心中有数。由于地质勘察资料不一定很详细而且可能与实际情况有出入监理工程师在基坑开挖中还要经常比照现场的地质情况与地质差异很大时要及时告知建立由建立勘察和设计是否需要调整方案。
2.2钻孔灌注桩
1〕钻孔灌注桩定位精度要求高轴线允许偏向5mm桩位允许偏向10mm因多台桩机同时施工为保证精度及测量的效率测放桩位时可优先选用如全站仪、经纬仪、测距仪等测量仪器。
2〕采用二次校核的进展护筒埋设先放样定位在所测桩位中心先打入一根钢筋或木桩按放样位置埋设护筒然后再校核桩位并在护筒上口用红漆做好标记钻机就位时拉好十字线并严格按十字线中心对中护筒中心与桩位中心应同心并在一条垂直线上护筒高度1.2米埋设护筒要用粘土分层回填压实。
3〕钻机就位要进展调平垫实钻具对准孔位中心保持钻具的垂直度桩机对中偏向不大于10mm垂直度偏向小于0.5。
4〕准确丈量钻杆、钻头长度钻到设计标高应进展检查验收支护钻孔桩施工实行跳打成孔措施。
5〕成孔完毕后进展第一次清孔控制泥浆度≤1.25。

6〕钢材必须复检合格在制作前应将钢筋除锈、调直钢筋笼严格按照设计要求制作钢筋的焊接接头双面焊≥5d单面焊≥10d主筋间距的允许偏向：±10mm钢筋笼直径的允许偏向：±10mm箍筋间距的允许偏向：±20mm钢筋笼长度的允许偏向：±50mm钢筋笼孔口焊接在同一截面内钢筋接头数不大于主筋总数的50两相邻接头错开间隔 不小于35d且大于50cm钢筋笼每2米设置一组混凝土垫块。
7〕钢立柱的制作长度按设计要求钢拼接采用坡口焊、四周满焊钢立柱拼接后要进展除锈刷漆钢立柱安放时应防止碰撞孔壁自重下沉到标高调整垂直度后采取孔口稳固措施防止自重下滑。
8〕下导之前应先进展导打压试验试验压力为0.6～1.0MPa试验合格的导方可用于浇筑水下混凝土。导下完后进展二次清孔孔底沉渣厚度控制在15cm以内控制泥浆度≤1.2。
9〕混凝土浇筑时应测定混凝土坍落度坍落度控制在18-22cm首灌时导底端埋入混凝土中的深度应在1米以上混凝土浇筑应连续进展不应中断要保证导在混凝土中埋深在2-4米严禁导拔出混凝土面以免出现断桩事故。
10〕灌注桩顶端预留浮浆层厚度不得小于1倍桩径。
11〕每根桩必须留置1组混凝土试块用于检测桩身混凝土的强度。
2.3深层搅拌桩
1〕以控制点为基点测放桩位轴线再细放桩位中心点。
2〕根据控制桩及细放的桩位中心点使桩机对中就位并根据地面起伏情况调整底盘使之保持程度及桩架的垂直。
3〕水泥浆应按0.5：1的配比制备水泥浆液搅拌时间不少于3min水泥浆不得离析、不得停留过长。
4〕深搅桩搅拌机下沉到设计标高略为提升开动灰浆泵进展第一次喷浆把水泥浆压入土中反转向上匀速喷浆提升至地外表确认浆液畅通按上述进展二次下沉、喷浆、提升。深搅桩采用二次喷浆施工工艺第一次喷浆搅拌提升速度不大于0.5m/min送浆量为总浆量的60；第二次喷浆搅拌提升速度不宜大于0.7m/min剩余40浆量全部送入孔内。第一次注浆压力0.1-0.3Mpa二次注浆压力0.3-0.5Mpa。
5〕因施工场地及机械的原因同排桩的搭接宽度由200改为150排与排之间的搭接
宽度仍为300。
6〕深搅桩的桩底标高必须符合设计要求〔本工程为－3.000m及－11.000m〕,桩顶标高必须高于自然地面标高。
7〕深搅桩的水泥用量必须符合设计要求本工程的水泥掺量为18％。
2.4土钉墙护坡与挂网喷射混凝土
1〕坡面修整、分层开挖、分层支护开挖与支护必须亲配合。
2〕喷射混凝土的强度等级为C20水泥强度等级为32.5细石混凝土的配合比为1：2：2。喷射第一层混凝土厚度不宜小于40mm然后成孔成孔位置不能偏移设计位置10cm角度偏向小于±5孔深应大于土钉长度50cm左右成孔完毕后应立即清孔安放土钉应设置对中导正环间距2米应将注浆一起放入孔底。
3〕按设计要求绑扎钢筋网片〔或钢丝网〕在土钉部位设加强筋然后进展第二层混凝土喷射待面层混凝土到达一定强度开场注浆一次注浆0.1-0.3Mpa二次注浆不小于0.3-0.5Mpa同批注浆的土钉应至少留置1组试块。
4)泄水孔必须按设计要求的标高、间距及做法进展施工。
2.5锚杆施工
1〕锚杆施工前应进展根本试验〔3根〕试验合格前方可进展锚杆的正式施工。
2〕锚杆段L=5米1ф45锰硅钢L=3米锚固段L=18米3ф25。钻孔前根据设计要求定出孔位做出标记锚杆程度方向孔距偏向不应大于50mm垂直方向孔距偏向不应大于100mm。锚杆孔深不应小于设计长度也不宜大于设计长度的1％。
3〕采用Ⅱ级钢筋作锚杆杆体时杆体的组装应遵守以下规定：
①组装前钢筋应平直、除油和除锈。②二级钢筋的接头应采用焊接。③沿杆体轴线方向每隔2m应设置一个导正环。④杆体段应用塑料包裹与锚固体联接处用铅丝绑牢。⑤杆体应按防腐要求进展防腐处理。
4〕锚杆杆体的安放应遵守以下规定：
①杆体放入钻孔之前应检查杆体的质量确保杆体组装符合设计要求。②安放杆体时应防止杆体扭压、弯曲注浆宜随锚杆一同放入钻孔注浆头部距孔底宜为50～100mm杆体放入角度应与钻孔角度保持一致。③杆体插入孔内深度不应小于锚杆长度的95％杆体安放后不得随意敲击不得悬挂重物。

5〕锚杆注浆应遵守以下规定：
①锚杆注浆用的材料、强度〔本工程为M20〕应符合设计要求并进展配合比设计以满足强度要求。②注浆浆液应搅拌均匀随搅随用浆液应在初凝前用完并严防石块、杂物混入浆液。③孔口溢出浆液可停顿注浆；浆体硬化后不能充满锚固体时应进展补浆。
6〕锚杆采用二次注浆工艺施工一次注浆0.1-0.3Mpa二次注浆不小于0.3-0.5Mpa。同批注浆的锚杆应至少留置1组试块(6块)。
7〕锚杆的锚头制作很重要应按设计要求制作锚头垫板工字钢与钻孔桩的间隙用钢板垫满并点焊固定工字钢连结用250mm╳250mm钢板δ14加螺栓连接。
8〕台座的承压面应平整并与锚杆的轴线方向垂直。
9〕锚杆的张拉应遵守以下规定：
①锚杆张拉前应对张拉设备〔千斤顶与油压表配套标定〕进展标定。②锚固体与台座混凝土强度均大于15MPa时方可进展张拉。③锚杆张拉应按一定程序进展锚杆张拉顺序应考虑邻近锚杆的互相影响。④锚杆正式张拉之前应取0.1～0.2设计轴向拉力值对锚杆预张拉1～2次使其各部位的接触严杆体完全平直。
10〕本工程锚杆张拉力为200KN锁定力为120KN锚杆围檩与支护桩间浮土应去除并用C30混凝土填实。
11〕锚杆锁定后假设发现有明显预应力损失时应进展补偿张拉。
2.6圈梁、支撑梁
1〕支护桩施工完毕后人工将桩顶水泥浆及混凝土凿除至设计标高然后确定圈梁、支撑梁边线和轴线圈梁中应预设孔径ф180的孔道其程度倾角与锚杆一致。
2〕圈梁、支撑梁施工应先将土方开挖至梁底标高根据梁中轴线位置将梁下部土体夯实并在土体上施工混凝土垫层对于较差土质用碎石回填并夯实、压平。
3〕钢筋绑扎严格按照图纸要求绑扎钢筋骨架受力钢筋长允许偏向±10mm宽、高允许偏向±5mm间距±10mm排距±5mm模板内侧刷脱模剂要求双侧模除有支撑加固外还应每隔2-3米有一道ф8钢筋拉固两侧模板。
4〕混凝土应振捣实外表平整不得出现蜂窝、麻面和露筋现象少留施工缝重新浇筑时应将该施工缝凿毛并用高标砂浆铺设混凝土试块数量同一配比的混凝土且
不超过100m3不少于一组〔三块〕。每次取样应至少留一组养护试块和一组同条件养护试块制作试块时应有监理人员在场试块应进展养护。
2.7降水井
1〕以控制点为基点测放降水井孔位。
2〕钻井机就位开场钻孔至设计标高〔－17.4m〕成孔后清孔然后安放井〔最下面一节井必须是底部封的〕井垂直度允许偏向1井插入深度与设计相比允许偏向≤200mm。
3〕井为商品混凝土井每口井上端为光〔只放置在不透水层且不得大于4m〕、下端为滤。井外侧填滤料〔3～8mm的粗沙砾〕滤料填完后开场洗井先注入清水用空压机洗井排出混水再注入清水重复洗井直至排出清水抽水量正常。洗井应在下完井填好滤料后8h进展一气呵成以免时间过长护壁泥皮逐渐老化难以破坏影响渗水效果。
2.8轻型井点
1〕以控制点为基点测放出轻型井点位置。
2〕轻型井点每根间距1.2米长度6米端部1.0-1.2米壁上钻有孔径12mm孔眼间距30-40mm均匀分布的小孔外包两层滤网外层为粗滤网内层为细滤网。
3〕井点埋设：用高压水冲刷土体用冲扰动土体助冲将土层冲成圆孔后埋设井点。
4〕井点沉至设计标高〔－8.3m、－11.3m〕后在与孔壁之间用粗砂填实作为滤层在距地面1米左右的深度内改用粘土封口捣实以防漏气然后用弯连把分别与一根程度集水总相连再连上抽水设备。
5〕使用过程中应经常检查真空度一般应不低于55.3～66.7KPa如真空度不够通常是由于路漏气应及时修好。
6〕假设井点淤塞太多严重影响降水效果时应逐个用高压水反复冲洗井点或拔出重新埋设。
2.9土方开挖
1〕场内施工便道布置两个出土口便道主要用碎砖石、建筑垃圾铺平压实在出土口处设置5根钻孔桩进展加强。

2〕土方开挖应遵循分层、分段开挖的原那么进展。下层土方开挖必须待上层土钉墙强度到达设计值的70时方可进展每层开挖深度不得超过土钉以下300-500mm每次开挖时先在周边开挖4-5米宽应力释放沟开挖出工作面后应立即进展土钉墙施工。立柱桩、支撑梁部位下部土方须用小挖机和推土机配合挖除底板底标高为-8.30〔含垫层〕机械开挖至底标高-8.00剩余土方由土建总包人工清理至设计标高保证原状土不被扰动。
3.0基坑监测
1〕监测内容：地表、地下线、道路、立柱桩及建筑物的沉降观测围护墙体的测斜围护墙体顶部的程度位移坑外水位监测支撑应力监测锚杆应力监测。
2〕监测频率：按照要求进展但在基坑危险阶段或某项监测内容处于状态时应全天候监测。
三、监理控制的目的值
主控工程必须符合验收规定发现问题应立即处理直至符合要求一般工程应有80合格。确保工程合格率100％。

第四章 监理工作的和措施
一、监理工作
1、施工进场后审查资质证书、营业执照、平安施工答应证核查理人员、特殊工种上岗证；
2、进展技术、质量、平安交底严格按图施工按施工；
3、严格材料成品的审核报验手续严禁任何不合格品用于本工程。机械设备所用电缆应完好严防漏电、触电发生；
4、加强对施工过程的巡视、检查、验收发现问题及时解决。
二、质量控制措施
深基坑支护质量控制可根据不同阶段分为事前控制、事中控制和事后验收。
1、事前控制
1〕由总监理工程师组织监理人员认真熟悉图纸和地质掌握支护桩、深搅桩、土钉锚杆、喷射混凝土、支撑梁和圈梁、降水井和轻型井点、大面积土方开挖特点做到心中有数并对图纸中存在的问题通过建立向设计提出书面。
2〕施工前参加建立组织的设计交底会解决图纸中存在的有关问题总监理工程师对技术交底进展签认。
3〕审查施工上报的施工组织设计和施工方案。审查重点：a.保证工程质量和平安的技术措施；b.施工机械、设备的装备和桩机、钻机的性能、型合理与否；c.测量放线的及保证桩位精度的措施；d.以上各工艺施工流程的安排；e.施工方案安排和保证工的措施；f.质量。
4〕施工前由总监理工程师组织审查施工的现场理机构的质量理体系、技术理体系并予以确认。
5〕专业监理工程师做好定位放线复核工作：全站仪、水准仪、经纬仪、测距仪等测量设备应通过计量部门标定并满足施工测量精度要求应在建筑物主要轴线外围引出永久性控制点和高程点本工程±0.000相应的绝对标高为黄海高程3.600m。
6〕施工前由施工检查进场桩机机械性能以及设备完好情况钻孔桩导的打压试验锚杆的根本试验降水井的试抽水混凝土、灌浆料的配合比等以保证施工要求。
7〕理解钻孔桩、深搅桩现场附近的地下线等政设施情况审查环境保护措施及
施工监测方案。
8〕对进场原材料出厂合格证、质保资料、试验检测进展核查重要材料应现场取样送检。
9〕降水开场前应确认应急柴油发电机已到场并确定能正常运转；柴油发电机的功率应能满足降水设备的要求。
2、事中控制
1〕深基坑支护工程是保证地下室构造施工平安的一道重要关键工序应由专业监理工程师组织现场监理员跟班检查、加强现场监控以保证深基坑支护各工艺的施工质量。
2〕严格按设计方案组织施工在施工过程中要求施工不得随意改变锚杆〔土钉〕位置、长度、型、数量钢筋网间距加强筋范围放坡系数等。
3〕监理工程师应对锚杆〔土钉〕位置、钻孔直径、深度及角度、锚杆〔土钉〕插入长度注浆配比、压力及注浆量喷锚墙面厚度及强度锚杆应力等进展检查按规定留置混凝土试块、注浆试块监理旁站锚杆张拉。
4〕喷射作业应分段、分层进展同一分段内喷射顺序应自下而上喷射混凝土时喷头与受喷面应保持垂直间隔 宜为0.6~1.0m。喷射外表应平整呈潮湿光泽无干斑、流淌现象。喷射混凝土终凝2h后应喷水养护养护时间宜为3~7h。喷射混凝土面层中的钢筋网应在喷射第一层混凝土后铺设钢筋网设加强筋与土钉应连接结实。
5〕深搅桩按设计确定的配合比拌制水泥浆搅拌机沉至设计标高后开场提升同时开启灰浆泵将水泥浆压入地基中边喷边旋转严格按照设计确定的提升速度提升搅拌机。重复上、下搅拌搅拌机提升至设计加固深度的顶面标高时水泥掺量按设计要求正好排空。
6〕放线定桩位应从施工现场的测量基准点施测护筒中心应与桩位同心钻机转盘必须程度转盘中心、桩位中心及天轮悬吊中心应重合偏向小于5㎜。钻孔钻到设计深度先清孔换浆再进展终孔验收。第二次清孔在下放钢筋笼和灌注混凝土的导安装完毕后进展验收合格的钢筋笼应挂牌及编以免用错吊装钢筋笼时应防止钢筋笼变形吊点应对称使钢筋笼吊起时呈铅直状态钢筋笼保护层垫块沿桩长间距2m钢筋笼两节相连焊接时要扶正、同心主筋搭接用单面焊焊缝应饱满主筋无损伤经检查验收认可后才能下入孔内。首灌量必须满足导底端埋入混凝土中1m在每根桩的施工过程中应按监理工程师要求进展记录填写有关表格一式两份。
3、事后验收
1〕审查施工上报的资料。
深基坑支护验收应包括以下资料：a. 经审定的施工组织设计、施工方案及执行中的变更情况；b. 桩位测量放线图包括工程桩位复核验收单；c. 钻孔灌注桩施工验收记录表；d.深层搅拌桩施工验收记录表；e.锚杆钻孔施工验收记录表；f. 土钉钻孔施工验收记录表；g.降水井施工验收记录表；h. 喷射混凝土施工验收记录；i.原材料出厂合格证、质量保证书、试验检测等。
2） 对有问题的支护桩、深搅桩、土钉锚杆、降水井、圈梁与支撑梁、喷射混凝土的情况说明、原因分析及处理。
3〕锚杆及土钉墙支护工程质量检验(表4)
锚杆及土钉墙支护工程质量检验

项
序
检查工程
允许偏向或允许值
检查

数量
主控工程
1
锚杆土钉长度
mm
±30
用钢尺量
2
锚杆锁定力
设计要求
现场实测
一般工程
1
锚杆或土钉位置
mm
±100
用钢尺量
2
钻孔倾斜度
°
±1
测钻机倾角
3
浆体强度
设计要求
试样送检
4
注浆量
大于理计算浆量
检查计量数据
5
土钉墙面厚度
mm
±10
用钢尺量
6
墙体强度
设计要求
试样送检

4〕土钉采用抗拉试验检测试验数量为土钉总数的1。
5〕撰写深基坑支护施工质量评估。
三、平安施工的监理
1、催促施工每周定、不定组织平安检查发现平安隐患及时整改杜绝平安事故发生；

2、催促施工平安负责人落实详细平安措施；
3、每周工地例会应对现场平安理进展专题讨；
4、催促施工建立和完善平安施工理制度组织平安文明施工；
5、催促施工落实现场施工平安保证体系；
6、监理每周组织1次平安检查〔临时用电、设备平安、现场文明施工、基坑边防护、间照明等〕。
