公路工程概论第4章交叉口设计.pptx

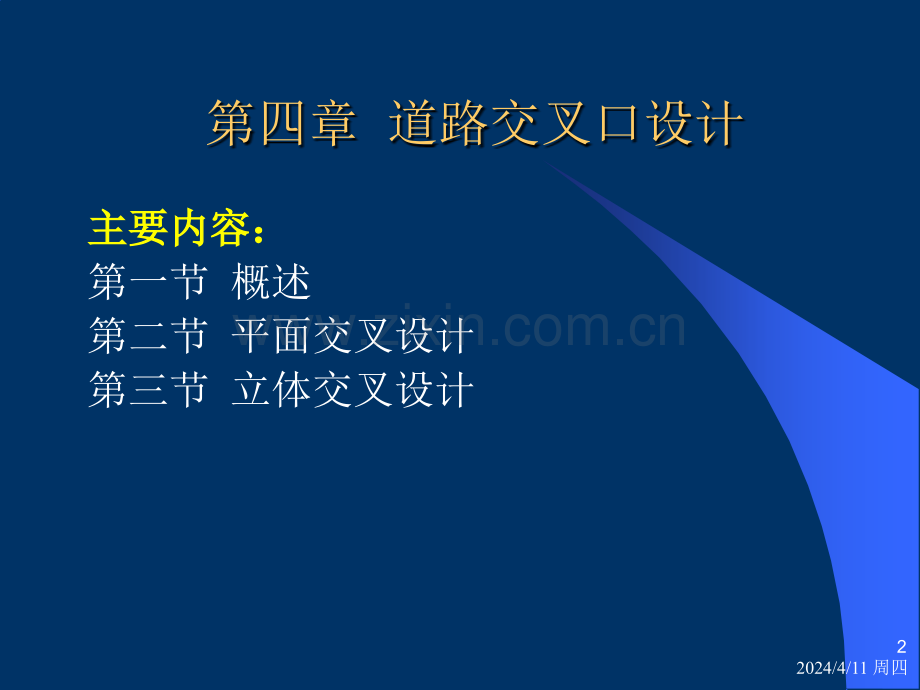

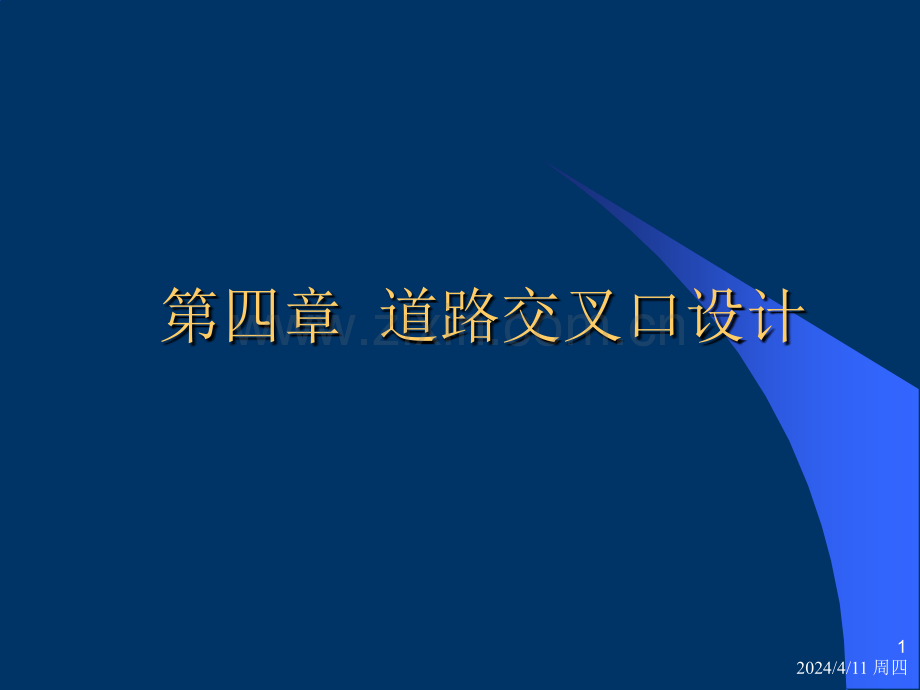

2024/4/11周四1第四章 道路交叉口设计2024/4/11周四2第四章 道路交叉口设计主要内容：主要内容：第一节概述第二节平面交叉设计第三节立体交叉设计2024/4/11周四3第一节 概述主要内容：主要内容：一、交叉口交叉口二、交叉口发展史(简略介绍)三、交叉口分类（一）平面交叉口（二）立体交叉口2024/4/11周四4一、交叉口l把汽车作为一个质点，汽车行驶时所行走的轨迹就叫交通流线（又叫行车路线）。l交通流线相互交错的点位称为危险点。危险点。l按照交通流线的不同形式危险点又分为分流点（又叫分岔点）、合流点（又叫汇合点）和冲突点（又叫交叉点）2024/4/11周四5一、交叉口l分分流流点点是指一条交通流线分为不同方向的两条或多条交通流线的地点（如图4-1a），通常产生于交叉口的入口处。l合合流流点点是指来自不同方向的交通流线以较小的角度向同一方向汇合行驶的地点（如图4-1b），通常产生于交叉口的出口处。2024/4/11周四6一、交叉口l冲冲突突点点是指来自不同方向的交通流线以较大角度相互交叉的地点（如图4-1c）2024/4/11周四7二、交叉口发展史(略)2024/4/11周四8三、交叉口分类（一）平面交叉口1、依据交叉口的几何形式l十字形交叉口2024/4/11周四9三、交叉口分类（一）平面交叉口1、依据交叉口的几何形式lX字形交叉口2024/4/11周四10三、交叉口分类（一）平面交叉口1、依据交叉口的几何形式lT字形交叉口2024/4/11周四11三、交叉口分类（一）平面交叉口1、依据交叉口的几何形式lY字形交叉口2024/4/11周四12三、交叉口分类（一）平面交叉口1、依据交叉口的几何形式l错位交叉口2024/4/11周四13三、交叉口分类（一）平面交叉口1、依据交叉口的几何形式l复合式交叉口2024/4/11周四14三、交叉口分类（一）平面交叉口1、依据交叉口的几何形式l环形交叉口（俗称转盘）环形交叉口（俗称转盘）2024/4/11周四15三、交叉口分类（一）平面交叉口1、依据交叉口的几何形式l环形交叉口（俗称转盘）环形交叉口（俗称转盘）注：交交织织角角是进环车辆轨迹与出环车辆轨迹的平均相交角度。它以距右转机动车道的外缘1.5m和中心岛边缘1.5m的两条切线交角来表示。渠渠化化交交通通：合理地布置交通岛，组织车流分流行驶，并将冲突点转变为交织点(例如环形交叉口)，减少车辆行驶时的相互干扰。2024/4/11周四16三、交叉口分类（一）平面交叉口2、根据交叉口的交通组织形式和交通特性l加铺转角式2024/4/11周四17三、交叉口分类（一）平面交叉口2、根据交叉口的交通组织形式和交通特性l分道转弯式2024/4/11周四18三、交叉口分类（一）平面交叉口2、根据交叉口的交通组织形式和交通特性l扩宽路口式2024/4/11周四19三、交叉口分类（一）平面交叉口2、根据交叉口的交通组织形式和交通特性l环形交叉2024/4/11周四20三、交叉口分类（二）立体交叉口1）按相交路线的类型分类：l道路与道路的立交l道路与铁路的立交l道路与大车道的立交2）按相交道路的条数分类：l两路立交l三路立交l四路立交l多路立交2024/4/11周四21三、交叉口分类3）按相交道路是否互通分类：l分离式立交l完全互通式立交l部分互通式立交4）按相交道路的跨越方式分类：l上跨式立交l下穿式立交5）按立交主线及匝道的空间层次分类：l两层式立交l三层式立交l四层式立交2024/4/11周四22三、交叉口分类6）按立交匝道的形式分类：l定向式立交l半定向式立交l非定向式立交7）按立交的外形分类l喇叭形立交l苜蓿叶形立交l叶形立交l环形立交l菱形立交l梨形立交l海星形立交 l蝶式立交 2024/4/11周四23第二节 平面交叉设计一、平面交叉一、平面交叉二、设计要求与设计内容二、设计要求与设计内容三、交叉口的平面选型原则三、交叉口的平面选型原则四、交叉口的立面设计要点四、交叉口的立面设计要点2024/4/11周四24一、平面交叉l相相交交道道路路在在同同一一个个平平面面上上相相交交的的地地方方称称为平面交叉，又称交叉口。为平面交叉，又称交叉口。平面交叉的特点：平面交叉的特点：优优点点：形形式式简简单单、适适应应性性强强、造造价价低低、占占地少地少缺缺点点：由于来往车辆在同一平面上通过而形成的冲突点和交织点较多，且有行人等的影响，因而平面交叉口有行车速度低，易产生交通阻滞和交通事故2024/4/11周四25二、设计要求与设计内容1）设计要求：设计要求：一一是是保保证证相相交交道道路路上上所所有有车车辆辆与与行行人人的的交交通通畅畅通通与与安安全全，交交叉叉口口的的通通行行能能力力满满足足各条道路的行车要求；各条道路的行车要求；二二是是满满足足行行车车稳稳定定的的前前提提下下，保保证证交交叉叉口口范围内的地面水迅速排除。范围内的地面水迅速排除。2024/4/11周四26二、设计要求与设计内容2）设计内容设计内容l平面设计：正确选择交叉口的形式，确定各平面设计：正确选择交叉口的形式，确定各组成部分的几何尺寸（包括车行道宽度、缘组成部分的几何尺寸（包括车行道宽度、缘石转弯半径、绿带、交通岛等）；石转弯半径、绿带、交通岛等）；l立面设计：交叉口的立面设计和雨水口、排立面设计：交叉口的立面设计和雨水口、排水管道的布置。水管道的布置。l合理布置各种交通设施，包括交通信号标志、合理布置各种交通设施，包括交通信号标志、人行横道线、照明、停车位置等；人行横道线、照明、停车位置等；2024/4/11周四27三、交叉口的平面选型原则1、尽量采用正交十字形交叉或尽量采用正交十字形交叉或T字形交叉。字形交叉。1）适适当当改改线线，改改X字字形形交交叉叉口口为为十十字字形形交交叉叉口口，如图如图4-23。2）改斜交为双）改斜交为双T字形错位交叉口，如图字形错位交叉口，如图4-24。2对对于于斜斜交交的的平平面面交交叉叉口口，宜宜作作部部分分改改进进和和优优化化。1）改改小小交交角角为为大大交交角角（尽尽可可能能改改为为正正交交），如如图图4-25。2）改）改Y字形交叉口为字形交叉口为T字形交叉口，如图字形交叉口，如图4-26。3主次分明，对于主流交通，其道路线形尽量顺直。主次分明，对于主流交通，其道路线形尽量顺直。2024/4/11周四28三、交叉口的平面选型原则4、应尽量避免近距离的错位交叉。应尽量避免近距离的错位交叉。5、尽尽量量避避免免畸畸形形和和多多条条道道路路的的平平面面交交叉叉，或尽量简化。或尽量简化。1）设设置置中中心心岛岛，简简化化交交通通流流，如如图图4-29。2）封封路路改改道道，把把多多路路交交叉叉或或畸畸形形交交叉叉改改为正交。为正交。2024/4/11周四29四、立体交叉设计要点见书见书P652024/4/11周四30第三节 立体交叉设计主要内容：主要内容：一、立体交叉二、立体交叉的设置条件三、立体交叉的组成四、立体规划设计的原则五、立体规划设计的内容
