模板工程技术交底卡片.doc

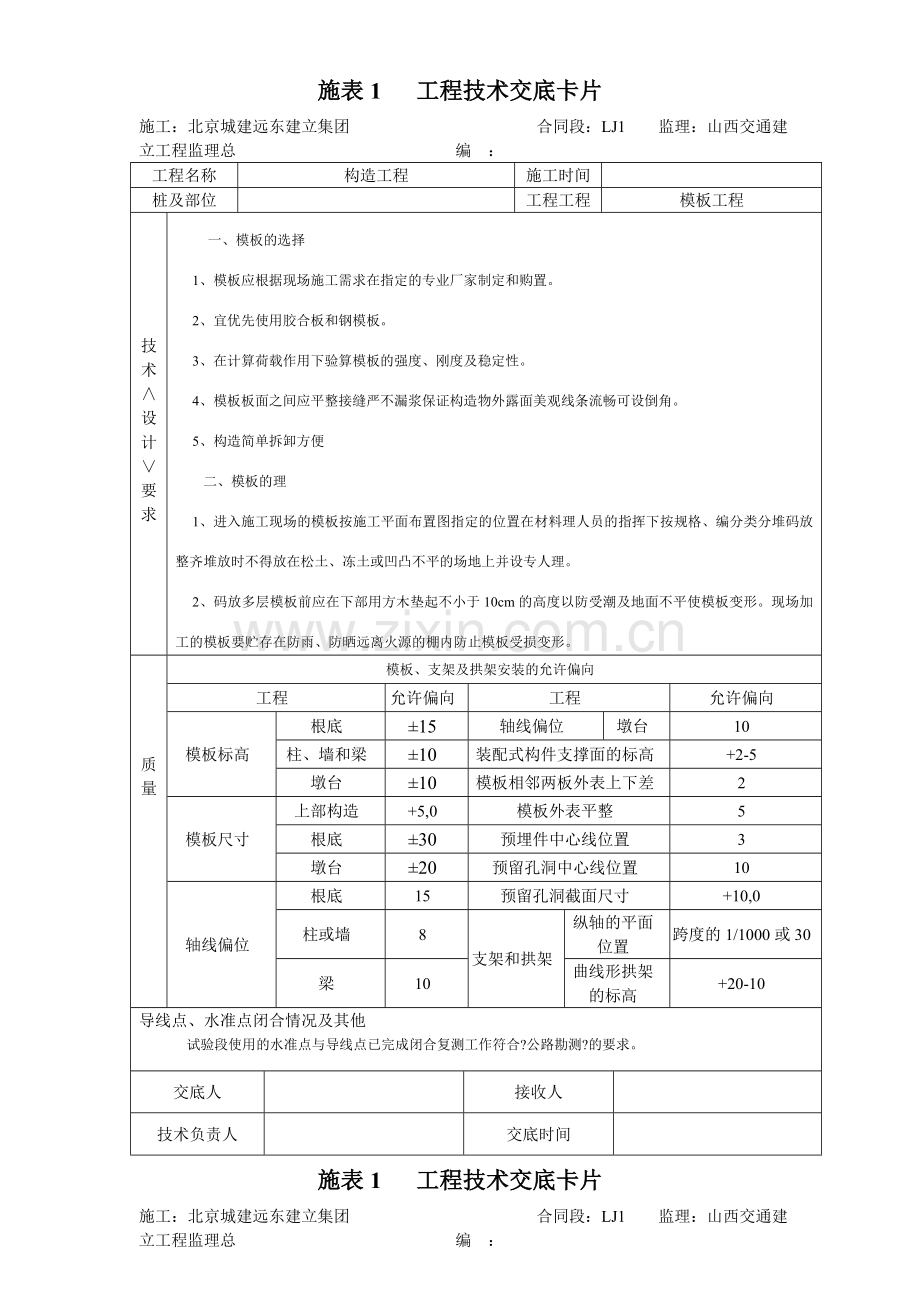

施表1 工程技术交底卡片
施工：北京城建远东建立集团 合同段：LJ1 监理：山西交通建立工程监理总 编 ：
工程名称
构造工程
施工时间

桩及部位

工程工程
模板工程

技术∧设计∨要求
一、模板的选择
1、 模板应根据现场施工需求在指定的专业厂家制定和购置。
2、 宜优先使用胶合板和钢模板。
3、 在计算荷载作用下验算模板的强度、刚度及稳定性。
4、 模板板面之间应平整接缝严不漏浆保证构造物外露面美观线条流畅可设倒角。
5、 构造简单拆卸方便
二、 模板的理
1、 进入施工现场的模板按施工平面布置图指定的位置在材料理人员的指挥下按规格、编分类分堆码放整齐堆放时不得放在松土、冻土或凹凸不平的场地上并设专人理。
2、码放多层模板前应在下部用方木垫起不小于10cm的高度以防受潮及地面不平使模板变形。现场加工的模板要贮存在防雨、防晒远离火源的棚内防止模板受损变形。

质量
模板、支架及拱架安装的允许偏向
工程
允许偏向
工程
允许偏向
模板标高
根底
±15
轴线偏位
墩台
10
柱、墙和梁
±10
装配式构件支撑面的标高
+2-5
墩台
±10
模板相邻两板外表上下差
2
模板尺寸
上部构造
+5,0
模板外表平整
5
根底
±30
预埋件中心线位置
3
墩台
±20
预留孔洞中心线位置
10
轴线偏位
根底
15
预留孔洞截面尺寸
+10,0
柱或墙
8
支架和拱架
纵轴的平面位置
跨度的1/1000或30
梁
10
曲线形拱架的标高
+20-10
导线点、水准点闭合情况及其他
试验段使用的水准点与导线点已完成闭合复测工作符合?公路勘测?的要求。
交底人

接收人

技术负责人

交底时间

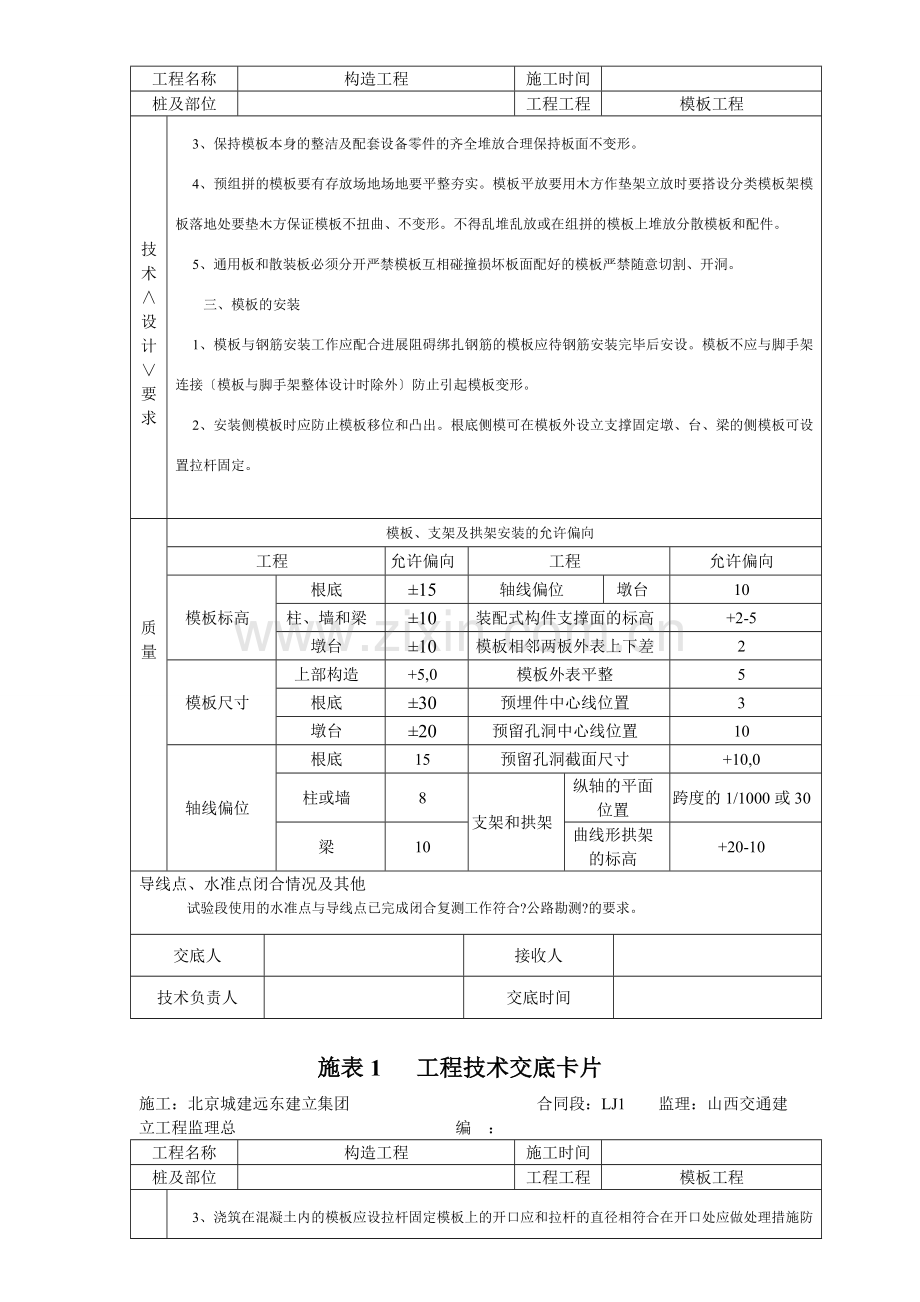

施表1 工程技术交底卡片
施工：北京城建远东建立集团 合同段：LJ1 监理：山西交通建立工程监理总 编 ：
工程名称
构造工程
施工时间

桩及部位

工程工程
模板工程

技术∧设计∨要求
3、保持模板本身的整洁及配套设备零件的齐全堆放合理保持板面不变形。
4、预组拼的模板要有存放场地场地要平整夯实。模板平放要用木方作垫架立放时要搭设分类模板架模板落地处要垫木方保证模板不扭曲、不变形。不得乱堆乱放或在组拼的模板上堆放分散模板和配件。
5、通用板和散装板必须分开严禁模板互相碰撞损坏板面配好的模板严禁随意切割、开洞。
三、模板的安装
1、模板与钢筋安装工作应配合进展阻碍绑扎钢筋的模板应待钢筋安装完毕后安设。模板不应与脚手架连接〔模板与脚手架整体设计时除外〕防止引起模板变形。
2、安装侧模板时应防止模板移位和凸出。根底侧模可在模板外设立支撑固定墩、台、梁的侧模板可设置拉杆固定。

质量
模板、支架及拱架安装的允许偏向
工程
允许偏向
工程
允许偏向
模板标高
根底
±15
轴线偏位
墩台
10
柱、墙和梁
±10
装配式构件支撑面的标高
+2-5
墩台
±10
模板相邻两板外表上下差
2
模板尺寸
上部构造
+5,0
模板外表平整
5
根底
±30
预埋件中心线位置
3
墩台
±20
预留孔洞中心线位置
10
轴线偏位
根底
15
预留孔洞截面尺寸
+10,0
柱或墙
8
支架和拱架
纵轴的平面位置
跨度的1/1000或30
梁
10
曲线形拱架的标高
+20-10
导线点、水准点闭合情况及其他
试验段使用的水准点与导线点已完成闭合复测工作符合?公路勘测?的要求。
交底人

接收人

技术负责人

交底时间

施表1 工程技术交底卡片
施工：北京城建远东建立集团 合同段：LJ1 监理：山西交通建立工程监理总 编 ：
工程名称
构造工程
施工时间

桩及部位

工程工程
模板工程

技术∧设计∨要求
3、浇筑在混凝土内的模板应设拉杆固定模板上的开口应和拉杆的直径相符合在开口处应做处理措施防止浇筑混凝土时漏浆。
4、模板在安装过程中必须设置支撑做好防倾覆措施。
5、模板安装完毕后应对其平整度、标高及稳定性等进展检查经监理工程师检查并同意前方可进展混凝土的浇筑。
四、模板的撤除和维护
1、拆模后的模板必须马上清理严禁模板带灰浆安装；钢模板撤除后有混凝土粘连在去除过程中严禁用重物捶击模板以免变型。
2、模板撤除必须与安装顺序相反撤除必须有序。
3、不得拆改模板有关连接插件及螺栓以保证模板质量。
4、撤除模板时要按程序进展制止用大锤敲击或撬棍硬撬防止混凝土墙面及门窗洞口等出现裂纹。

质量
模板、支架及拱架安装的允许偏向
工程
允许偏向
工程
允许偏向
模板标高
根底
±15
轴线偏位
墩台
10
柱、墙和梁
±10
装配式构件支撑面的标高
+2-5
墩台
±10
模板相邻两板外表上下差
2
模板尺寸
上部构造
+5,0
模板外表平整
5
根底
±30
预埋件中心线位置
3
墩台
±20
预留孔洞中心线位置
10
轴线偏位
根底
15
预留孔洞截面尺寸
+10,0
柱或墙
8
支架和拱架
纵轴的平面位置
跨度的1/1000或30
梁
10
曲线形拱架的标高
+20-10
导线点、水准点闭合情况及其他
试验段使用的水准点与导线点已完成闭合复测工作符合?公路勘测?的要求。
交底人

接收人

技术负责人

交底时间

施表1 工程技术交底卡片
施工：北京城建远东建立集团 合同段：LJ1 监理：山西交通建立工程监理总 编 ：
工程名称
构造工程
施工时间

桩及部位

工程工程
模板工程

技术∧设计∨要求
5、模板与混凝土面粘结时制止用吊车吊拉模板防止将混凝土面拉裂。
6、撤除模板时严禁做落体运动以防伤人、摔坏模板。
7、拆下的模板应及时清理干净并修理调整。刷好脱模剂外露面混凝土的模板的脱模剂应采用同一品种并按指定位置放好以利于下次使用用严禁刷废机油等油料且不得污染钢筋及混凝土的施工缝处。
8、屡次周转的模板假设出现受雨〔水〕淋湿变形的情况可以切除模板板面边缘的一部之后用封边漆涂刷封严防止再次受雨〔水〕变形。
9、变型过大的模板制止使用以保证混凝土面的外观和质量。
五、 文明施工
1、施工现场设置醒目的标牌封闭施工区域标牌上写明工程名称建立、设计、监理、施工名称施工负责人、技术负责人等有关必须明确责任的人员并在区界挂以醒目整洁的环保口和企业精等标牌。

质量
模板、支架及拱架安装的允许偏向
工程
允许偏向
工程
允许偏向
模板标高
根底
±15
轴线偏位
墩台
10
柱、墙和梁
±10
装配式构件支撑面的标高
+2-5
墩台
±10
模板相邻两板外表上下差
2
模板尺寸
上部构造
+5,0
模板外表平整
5
根底
±30
预埋件中心线位置
3
墩台
±20
预留孔洞中心线位置
10
轴线偏位
根底
15
预留孔洞截面尺寸
+10,0
柱或墙
8
支架和拱架
纵轴的平面位置
跨度的1/1000或30
梁
10
曲线形拱架的标高
+20-10
导线点、水准点闭合情况及其他
试验段使用的水准点与导线点已完成闭合复测工作符合?公路勘测?的要求。
交底人

接收人

技术负责人

交底时间

施表1 工程技术交底卡片
施工：北京城建远东建立集团 合同段：LJ1 监理：山西交通建立工程监理总 编 ：
工程名称
构造工程
施工时间

桩及部位

工程工程
模板工程

技术∧设计∨要求
2、完善的施工理制度施工现场理人员一律穿着整齐持证上岗。
3、新建的办公和生活区做到布合理巩固耐用并做好美化和绿化工作。、仓库、临时油库等均应悬挂醒目的牌其位置确实定要符合防震、防火、防风、防爆等有关规定和要求。
4、业主划定的施工范围内进展各种作业在设定的界限上设置围栏不对界限外的自然原貌进展改变或破坏。
5、施工消费过程中产生的建筑垃圾必须及时清运到指定地点保证施工现场整齐、干净、卫生。
6、施工区的临时道路上要设置带平安标志场地内各类运输车辆要有专人指挥并疏导以防止交通堵塞和交通事故的发生。临时道路要按时整修养护并及时洒水以防灰尘太多。
7、尊重当地居民的生活及风俗习惯处理好与当地的关系积极参与当地精文明建立

质量
模板、支架及拱架安装的允许偏向
工程
允许偏向
工程
允许偏向
模板标高
根底
±15
轴线偏位
墩台
10
柱、墙和梁
±10
装配式构件支撑面的标高
+2-5
墩台
±10
模板相邻两板外表上下差
2
模板尺寸
上部构造
+5,0
模板外表平整
5
根底
±30
预埋件中心线位置
3
墩台
±20
预留孔洞中心线位置
10
轴线偏位
根底
15
预留孔洞截面尺寸
+10,0
柱或墙
8
支架和拱架
纵轴的平面位置
跨度的1/1000或30
梁
10
曲线形拱架的标高
+20-10
导线点、水准点闭合情况及其他
试验段使用的水准点与导线点已完成闭合复测工作符合?公路勘测?的要求。
交底人

接收人

技术负责人

交底时间
