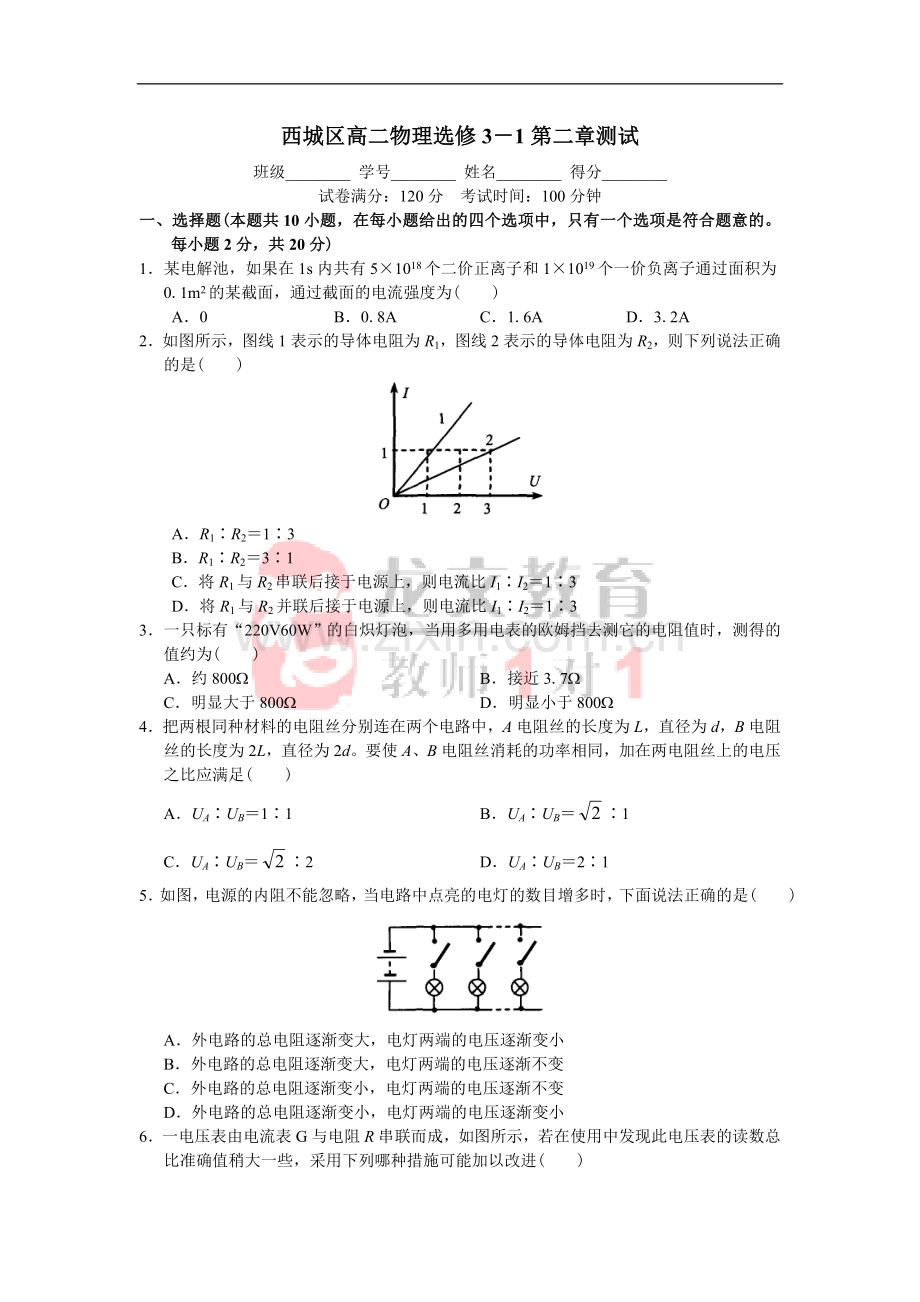

西城区高二物理选修3－1第二章测试
班级________ 学号________ 姓名________ 得分________
试卷满分：120分 考试时间：100分钟
一、选择题(本题共10小题，在每小题给出的四个选项中，只有一个选项是符合题意的。每小题2分，共20分)
1．某电解池，如果在1s内共有5×1018个二价正离子和1×1019个一价负离子通过面积为0.1m2的某截面，通过截面的电流强度为( )
A．0 B．0.8A C．1.6A D．3.2A
2．如图所示，图线1表示的导体电阻为R1，图线2表示的导体电阻为R2，则下列说法正确的是( )

A．R1∶R2＝1∶3
B．R1∶R2＝3∶1
C．将R1与R2串联后接于电源上，则电流比I1∶I2＝1∶3
D．将R1与R2并联后接于电源上，则电流比I1∶I2＝1∶3
3．一只标有“220V 60W”的白炽灯泡，当用多用电表的欧姆挡去测它的电阻值时，测得的值约为( )
A．约800W B．接近3.7W
C．明显大于800W D．明显小于800W
4．把两根同种材料的电阻丝分别连在两个电路中，A电阻丝的长度为L，直径为d，B电阻丝的长度为2L，直径为2d。要使A、B电阻丝消耗的功率相同，加在两电阻丝上的电压之比应满足( )
A．UA∶UB＝1∶1 B．UA∶UB＝∶1
C．UA∶UB＝∶2 D．UA∶UB＝2∶1
5．如图，电源的内阻不能忽略，当电路中点亮的电灯的数目增多时，下面说法正确的是( )

A．外电路的总电阻逐渐变大，电灯两端的电压逐渐变小
B．外电路的总电阻逐渐变大，电灯两端的电压逐渐不变
C．外电路的总电阻逐渐变小，电灯两端的电压逐渐不变
D．外电路的总电阻逐渐变小，电灯两端的电压逐渐变小

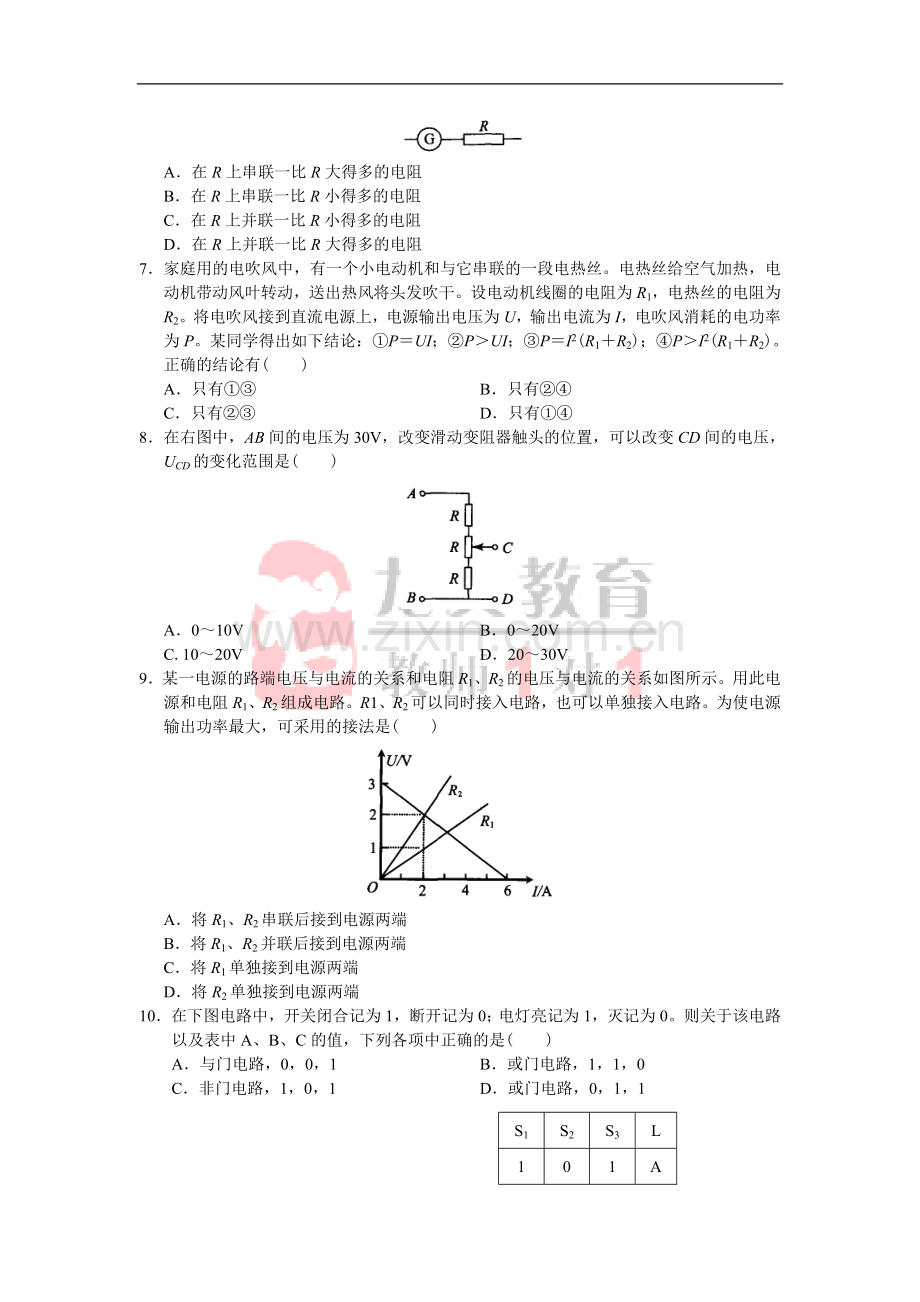

6．一电压表由电流表G与电阻R串联而成，如图所示，若在使用中发现此电压表的读数总比准确值稍大一些，采用下列哪种措施可能加以改进( )

A．在R上串联一比R大得多的电阻
B．在R上串联一比R小得多的电阻
C．在R上并联一比R小得多的电阻
D．在R上并联一比R大得多的电阻
7．家庭用的电吹风中，有一个小电动机和与它串联的一段电热丝。电热丝给空气加热，电动机带动风叶转动，送出热风将头发吹干。设电动机线圈的电阻为R1，电热丝的电阻为R2。将电吹风接到直流电源上，电源输出电压为U，输出电流为I，电吹风消耗的电功率为P。某同学得出如下结论：①P＝UI；②P＞UI；③P＝I2(R1＋R2)；④P＞I2(R1＋R2)。正确的结论有( )
A．只有①③ B．只有②④
C．只有②③ D．只有①④
8．在右图中，AB间的电压为30V，改变滑动变阻器触头的位置，可以改变CD间的电压，UCD的变化范围是( )

A．0～10V B．0～20V
C.10～20V D．20～30V
9．某一电源的路端电压与电流的关系和电阻R1、R2的电压与电流的关系如图所示。用此电源和电阻R1、R2组成电路。R1、R2可以同时接入电路，也可以单独接入电路。为使电源输出功率最大，可采用的接法是( )

A．将R1、R2串联后接到电源两端
B．将R1、R2并联后接到电源两端
C．将R1单独接到电源两端
D．将R2单独接到电源两端
10．在下图电路中，开关闭合记为1，断开记为0；电灯亮记为1，灭记为0。则关于该电路以及表中A、B、C的值，下列各项中正确的是( )
A．与门电路，0，0，1 B．或门电路，1，1，0
C．非门电路，1，0，1 D．或门电路，0，1，1
S1
S2
S3
L
1
0
1
A
B
0
0
1
0
0
C
0

二、选择题(本题共6小题，在每小题给出的四个选项中，至少有一个选项是符合题意的。每小题4分，共24分。每小题全选对的得4分，选对但不全的得2分，有错误选项的不得分)
11．铅蓄电池的电动势为2V，这表示( )
A．电路中每通过1C电荷量，电源把2J的化学能转变为电能
B．蓄电池两极间的电压为2V
C．蓄电池在1s内将2J的化学能转变成电能
D．蓄电池将化学能转变为电能的本领比一节干电池(电动势为1.5V)的大
12．在纯电阻电路中，下面说法正确的是( )
A．电源的电动势等于没有接入电路时两极间的电压，因此当电源接入电路时，电动势将发生变化
B．无论负载(外电路用电器)电阻如何变化，电源的内电压与负载中电流之比总保持一个常数
C．电源发生短路时，电源放电的电流将无穷大
D．当路端电压为零时，根据欧姆定律I＝U/R可知，此时通过电路的电流为零
13．如图所示的电路中，闭合开关S以后，灯L不亮。用电压表测得A、B间电压为零，其原因可能是( )

A．L断路 B．L短路
C．R断路 D．R短路
14．一只电熨斗，内部电路如下左图所示，其中R为电热丝的电阻，M是调温旋钮的内部接线端子。旋钮上分别标有“高”、“中”、“低”、“关”四挡。每挡对应下右图中的一种接线端子的接线方法。下列判断正确的是( )

A．②为“高”挡 B．③为“中”挡
C．①为“低”挡 D．④为“高”挡
15．用伏安法测未知电阻Rx时，若不知Rx的大约数值，为了选择正确的电流表接法以减小误差，可将仪器如图所示接好，只空出一个电压表的一个接头K，然后将K分别与a，b接触一下，观察电压表和电流表示数变化情况，则( )

A．若电流表示数有显著变化，K应按a
B．若电流表示数有显著变化，K应按b
C．若电压表示数有显著变化，K应按a
D．若电压表示数有显著变化，K应按b
16．如图所示，在U－I图象中表示1和2两个电源，把两个电源分别接入外电阻为R1和R2的两个电路中，它们的路端电压分别为U1、U2，电源的总功率分别为P1、P2，正确的是( )

A．如果R1＝R2，那么肯定U1＞U2 B.如果R1＝R2，那么肯定P1＞P2
C．如果R1＞R2，那么肯定P1＞P2 D．如果R1＝＜R2，那么肯定P1＞P2

四、计算题(本题共3小题，共28分。解答时应画出必要的受力图，写出必要的文字说明和原始方程。只写出最后答案不能得分。有数值计算的题，答案中要明确写出数值和单位)
22．(8分)如图所示是电饭煲的电路图，S1是一个控温开关，手动闭合后，当此开关温度达到居里点(103℃)时，会自动断开，S2是一个自动控温开关，当温度低于70℃时，会自动闭合；温度高于80℃时，会自动断开。红灯是加热时的指示灯，黄灯是保温时的指示灯，定值电阻R1＝R2＝500W，加热电阻丝R3＝50W，两灯电阻不计。计算加热和保温两种状态下，电饭煲消耗的电功率之比。

23．(10分)如图所示，电源的电动势E＝4V，内阻r＝0.2W，R2＝R3＝R4＝2W，R1＝1.8W，电容器的电容C＝10－8F，电容器两个极板间距为2mm。求：

(1)电容器的带电量Q；
(2)电容器两个极板间的电场强度。

24．(10分)如图所示，已知R3＝4W，安培表示数0.75A，伏特表示数2V。若因某一电阻断路，使两表示数变为0.8A和3.2V。

(1)断路的电阻是哪个?
(2)电动势和内阻各多大?

参考答案
西城区高二物理选修3－1第二章测试
1．D 2．A 3．D 4．B 5．D 6．B 7．D 8．C 9．C
10．B 11．AD 12．B 13．BC 14．BD 15．BC 16．ABD
17．非，变大 18．4 19．0.1 1.0 变大 变大 变小 变大
20．1.44～1.48V，0.70～0.83W
21．甲 1000 大 22．12∶1
23．(1)2.4×10－8C (2)1200V/m
24．(1)R1 (2)1.0W，4.0V
