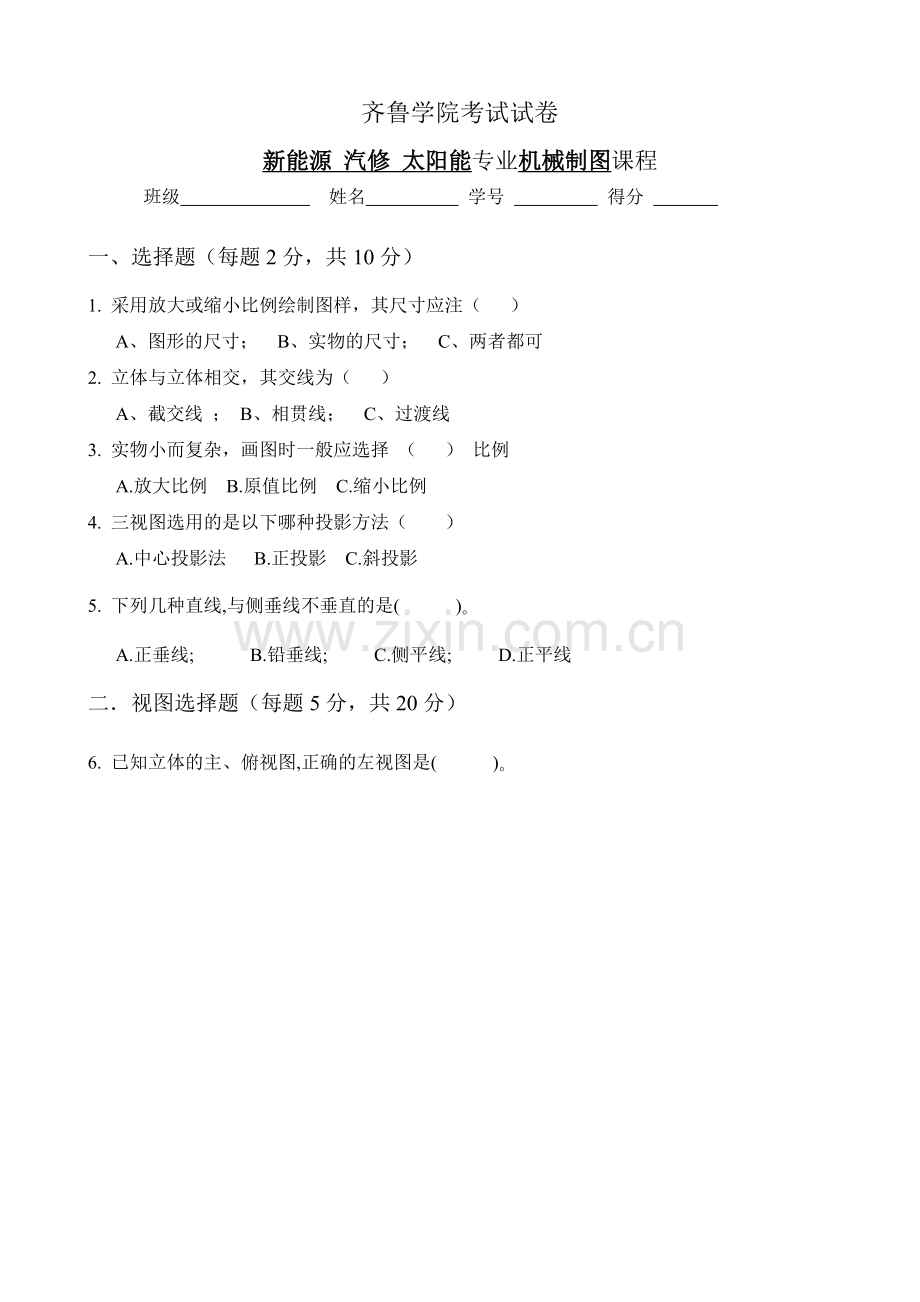

齐鲁学院考试试卷
新能源 汽修 太阳能专业机械制图课程
班级 姓名 学号 得分

一、选择题（每题2分，共10分）
1. 采用放大或缩小比例绘制图样，其尺寸应注（ ）
A、图形的尺寸； B、实物的尺寸； C、两者都可
2. 立体与立体相交，其交线为（ ）
A、截交线 ； B、相贯线； C、过渡线
3. 实物小而复杂，画图时一般应选择 （ ） 比例
A.放大比例 B.原值比例 C.缩小比例
4. 三视图选用的是以下哪种投影方法（ ）
A.中心投影法 B.正投影 C.斜投影
5. 下列几种直线,与侧垂线不垂直的是( )｡
A.正垂线; B.铅垂线; C.侧平线; D.正平线
二．视图选择题（每题5分，共20分）
6. 已知立体的主、俯视图,正确的左视图是( )｡

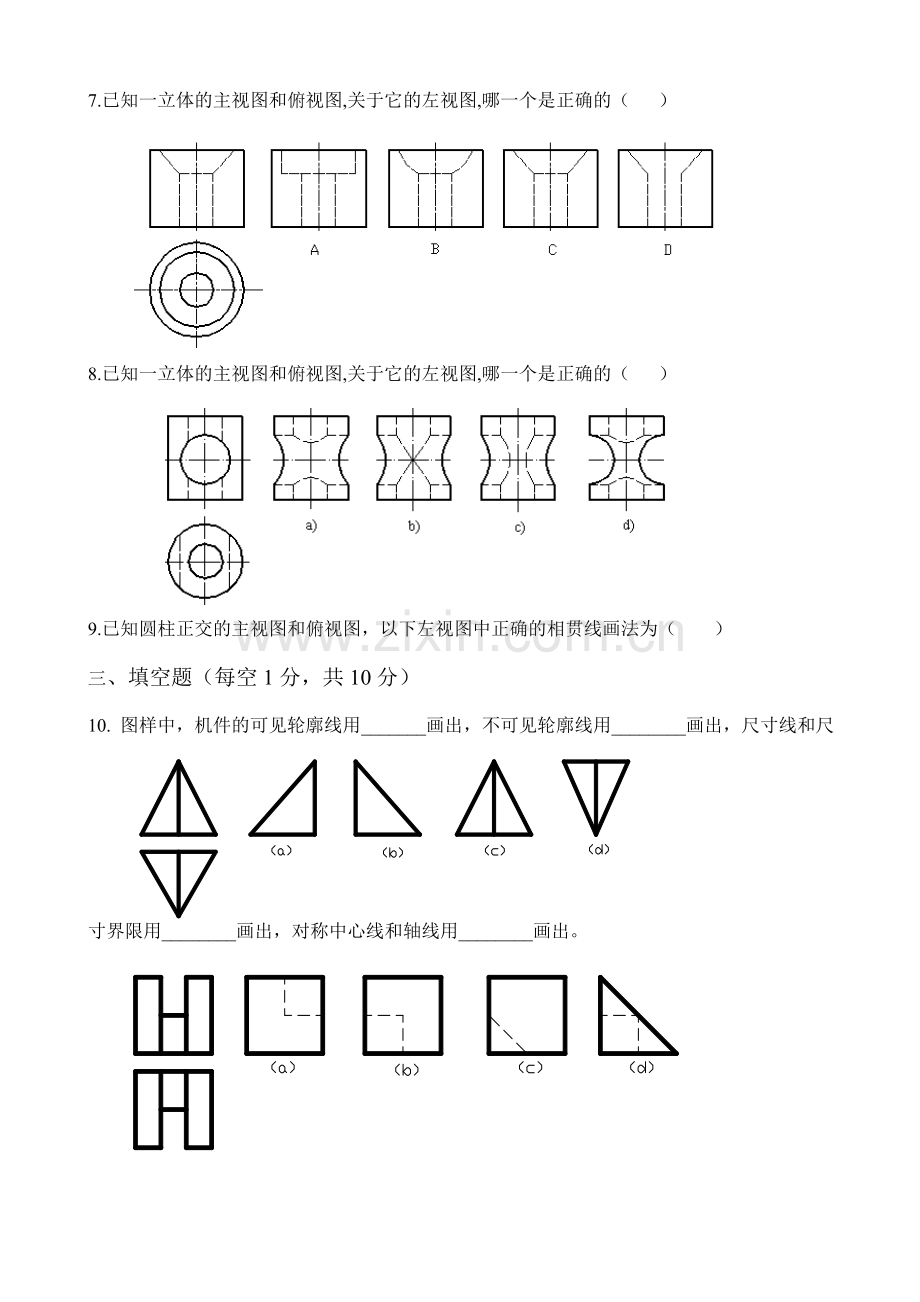

7.已知一立体的主视图和俯视图,关于它的左视图,哪一个是正确的（ ）
8.已知一立体的主视图和俯视图,关于它的左视图,哪一个是正确的（ ）
9.已知圆柱正交的主视图和俯视图，以下左视图中正确的相贯线画法为（ ）
三、填空题（每空1分，共10分）
10. 图样中，机件的可见轮廓线用_______画出，不可见轮廓线用________画出，尺寸线和尺 寸界限用________画出，对称中心线和轴线用________画出。
11. 标注尺寸的三要素__________ ，__________和 _________ 。
12. 尺寸标注中的符号：Φ表示__________ 。
13. 组合体视图，其看画的基本方法是__________和__________。
四．根据两面视图（或参照立体图）补画所缺轮廓线或所缺的俯视图。
（每题10分，共30分）

14. 图1（右图）

15.
图2
16.
图3
五． 完成下列形体截交线的投影（每题20分，共计40分）

17. 图4

18.

图5 参考立体图
