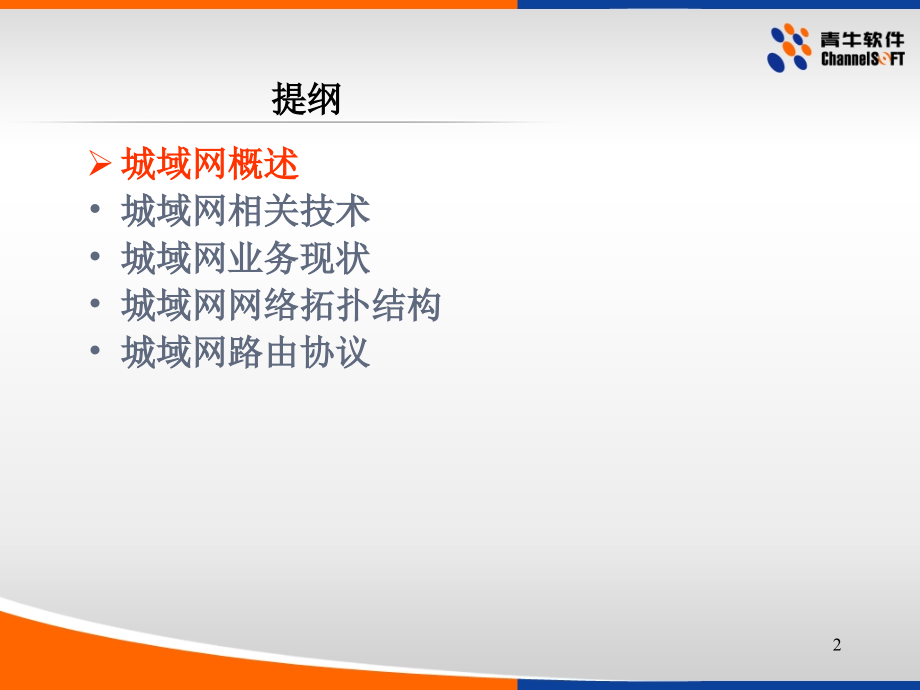

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,IP,城域网介绍,崔岩军,五月 25,1,提纲,城域网概述,城域网相关技术,城域网业务现状,城域网网络拓扑结构,城域网路由协议,2,城域网概述,城域网的发展源于企业的局域网，网络建设之初，主要出发点是以最少的成本快速建设一张连通性网络，为用户提供接入业务。可以说当初的城域网结构和企业网结构没有本质区别，唯一的区别就是网络规模不同。然而以以太网技术为核心的企业网架构应用于城域网后，其应用背景发生了质的改变，由一种局域网互连应用进入到网络运营商进行运营和盈利的经营活动中。,3,提纲,城域网发展与演变,城域网相关技术,城域网业务现状,城域网网络拓扑结构,城域网路由协议,4,城域网相关技术,设备技术,:,节点设备是构成,IP,网络的基本元素。,IP,网上的节点设备主要分为几大类型：,骨干网路由器、城域网核心路由器、业务路由器、,IP,三层交换机、,BRAS,等。构成网络设备及影响设备性能的要素包括接口、,CPU,芯片、线卡、交换矩阵、背板、对多种协议及技术的支持能力等等。,5,城域网相关技术,高速接口技术,:,高速接口主要包括,10GE,接口、,10G POS,和,40G POS,接口。,目前,10G POS,和,10GE,技术在设备上已得到广泛支持，,国家骨干网的中继主要采用的是,2.5G,和,10G POS,技术，城域网骨干中继多采用,POS,和,GE,技术，,40G POS,技术由于其应用尚处初期，设备不成熟，互通性未完善，价格相对昂贵，大规模商用还需要一段时期。,6,城域网相关技术,路由技术,:,支持大型网络的,IGP,协议主要有,OSPF,和,IS-IS,两种；用于域间路由的协议目前是,BGP,。,BGP,的发展主要体现在,MP-BGP,、,ORF,（将本端的进站路由过滤安装到对端的出站过滤上）等技术上。与,OSPF,比，,IS-IS,协议开销小、路由收敛速度快，可扩展性强，能够较好地支持大规模平面路由，更适合超大型网络。中低端路由设备普遍优先支持,OSPF,协议，对,IS-IS,协议的支持普及程度相对较低。,7,城域网相关技术,路由技术,:,IGP,路由协议需要解决的根本问题是网络收敛时间和网络稳定性。,IS-IS,对,大型网络路由的支持能力较,OSPF,强，但支持几百台设备、几千条链路以上的超,大型网络，仍然需要进一步加快收敛速度，提高路由调整粒度等。,IS-IS,协议目,前发展较快，以加强对超大型网络的支持。,网络的稳定性一般由链路的稳定性决定，同时路由器的处理能力也影响网络,的稳定性。影响骨干网,IS-IS,路由收敛速度的因素包括拓扑变化检测时间,（,failure detect,）、信息传递时间,(LSP propagation),、,SPF,计算时间、,SPF,计,算触发等待时间等等。故障检测时间是指从故障发生到检测并确定故障需要的时,间；故障检测的方法包括：物理层检测、数据链路层检测、路由协议层检测等。,8,城域网相关技术,宽带接入技术,以太网接入,FTTX+LAN,方案利用光纤,+5,类线方式，采用星形拓扑结构，网络结构如下图所示。,9,城域网相关技术,下表对,ADSL,和,LAN,两种宽带接入方式进行对比：,ADSL,LAN,接入介质,双绞线,五类线,资源利用,可利用现有铜缆资源,需重新布线,接入速率,不对称，上行,1M,，下行,8Mb/s,，通常下行限速为,1-2Mb/s,对称，上下行可达,10Mb/s,稳定性,受线路质量和距离的影响,稳定性较好,接入距离,3km,5km,五类线,100m,实装率,较高，,60%,以上,受接入距离限制，实装率相对低,用户端设备,ADSL MODEM,网卡,网卡,成本,相对较低,因实装率低，成本相对较高,10,城域网相关技术,MPLS,技术,:,从运营商今后的整体网络定位和业务发展趋势来看，,MPLS,已被国际、国内,大型电信运营商视为其未来面向传统和新型业务的核心承载技术。从目前的统计,结果来看，国际范围内,85,以上的运营商均已选择,MPLS,做为其未来网,络融合后的统一基础承载平台。,MPLS TE,是一种网络流量优化工具，通过特定的信令协议（,RSVP,CR-LDP,）,协商网络流量参数，实现控制和干预,MPLS,流量选路，优化网络流量和资源利用。,MPLS TE,目前有两种标记分配协议：,RSVP,扩展和,CR-LDP,。,RSVP,是一个比较成熟,的协议，主流路由器厂家如,CISCO,、,JUNIPER,都推荐使用,RSVP,扩展作协议作为,MPLS TE,的信令。,CR-LDP,协议是对,LDP,的扩展，并未得到长期的应用，运营商缺,少大规模应用经验。,在,MPLS TE,基础上衍生出的快速重路由技术可以实现在没有信令介入的情况,下，由故障检测点直接对故障链路流量进行重定向，恢复点即为故障点，恢复时,间,50ms,。目前有多种快速重路由方案，两种主流的保护方式为链路保护和节点,保护。为简化实施复杂度，推荐采用链路保护方式。,11,提纲,城域网发展与演变,城域网相关技术,城域网业务现状,城域网网络拓扑结构,城域网路由协议,12,LAN,专线用户,2/3,层交换机,BRAS,2,层交换机,ATM,城域核心路由器,MPLS CE,MPLS PE,P,ADSL,PPPoE,用户,Internet,宽带拨号接入业务：,DSL,用户通过,DSL,连接到局端,DSLAM,，连入城域网,ATM,或以太交换网，终结到旁挂在汇接,2/3,层交换机的,BRAS,；,LAN,用户用户通过小区,LAN,连接到以太交换网，终结到,BRAS,。,LAN,PPPoE,用户,DSLAM,小区,交换机,Internet,专线接入业务：,用户,CPE,通过光纤连入城域网以太交换网，终结在,2/3,层交换机。,MPLS,三层,VPN,业务：,用户,CE,通过光纤连入城域网以太交换网络，终结在,PE,路由器上。,2/3,层交换机不具备,label-switching,功能，只能由核心路由器作,P,路由器。,注：箭头指向设备表示该设备三层终结或转发，直线经过设备表示二层穿透。,IP,城域网,宽带接入网,Chinanet,城域网业务互联,4,13,提纲,城域网发展与演变,城域网相关技术,城域网业务现状,城域网网络拓扑结构,城域网路由协议,14,宽带城域网网络拓扑模型,15,宽带城域网分层模型,宽带城域网按照网络层次分为,IP,城域网和宽带接入网。,IP,城域网是业务控制点以上三层路由网络，包括路由器、三层交换机、业务接入控制点设备。业务接入控制点设备指宽带接入服务器（,BRAS,）和专线接入路由器（,SR,），在目前的城域网架构中，,SR,通常由接入层,3,层交换机承担。,业务接入控制点是二层网络与三层网络的转换点，以上为三层网络，即,IP,城域网，以下为二层网络，即宽带接入网。,16,IP,城域网层次结构,IP,城域网包括核心层、汇接层和业务接入控制点,核心层设备通常由高性能的核心路由器组成,汇接层设备通常由高性能和较高端口密度的,3,层交换机或路由器组成。,17,IP,城域网层次结构（续）,通常核心层采用网状,/,半网状或双星型结构组网，核心层与汇聚层采用双星型结构组网，汇接层和业务接入控制点之间采用双星型结构组网。,网状结构中网络的安全性和可靠性最高，节点之间的路由最优，但需要较多的设备端口和中继链路，适用于节点较少的核心层节点组网。,双星型结构在设备端口和中继链路占用较少的条件下，提供了较高的网络安全性和可靠性，但边缘节点之间的路由需要核心节点中转，适用于节点较多、核心节点和边缘节点之间纵向流量为主的核心层与汇接层、汇接层与业务接入控制点组网。,部分城域网核心层和汇接层合并，均由路由器或三层交换机组成核心汇接层。,18,IP,城域网层次结构（续）,19,交换型城域网和路由型城域网,IP,城域网按照组网设备可分为路由器为主的路由型城域网和以三层交换机为主的交换型城域网,2,类。,路由型城域网的核心、汇接层采用高性能路由器组网，三层交换机只承担二层汇接和三层接入功能（即业务接入控制点,SR,功能），,BRAS,直联核心,/,汇接层路由器。,交换型城域网的核心、汇接层以三层交换机为主组网，三层交换机组成二层网络和三层网络的核心，三层交换机承担二层汇接、三层接入和三层汇接功能，,BRAS,直联三层交换机。,20,提纲,城域网发展与演变,城域网相关技术,城域网业务现状,城域网网络拓扑结构,城域网路由协议,21,城域网路由协议,宽带城域网由于网络规模大、中继链路多，需要通过动态路由协议得到最优的报文转发路径。宽带城域网的动态路由协议分为外部网关协议（,EGP,）和内部网关协议（,IGP,）。,目前江苏电信各宽带城域网均具有独立的,AS,号，,ChinaNet,骨干网与城域网出口路由器之间通过外部网关协议,EBGP4,交换路由信息、,2,台出口路由器之间运行,IBGP,。,通过,BGP,协议，骨干网向城域网发布,Internet,路由、城域网向骨干网发布经过路由汇总的城域网路由。,由于,Internet,路由条目非常多且可能产生路由震荡，为减轻城域网出口路由器的负担，通常在出口路由器配置只接收骨干网发布的默认路由。,城域网出口路由器发布缺省路由到,IGP,。,22,城域网路由协议（续）,目前城域网,IGP,协议通常采用应用广泛、支持设备众多的,OSPF,路由协议。,核心层、汇接层和部分业务接入控制点设备运行,OSPF,协议。,部分城域网将,OSPF,路由域划分为多个,AREA,，在,ABR,和,ASBR,上部署路由汇总，有效减少城域骨干网的路由条目、降低路由震荡对骨干路由的影响。,对于部署了三层,MPLS VPN,业务的城域网，通常在,P,和,PE,路由器之间运行不同于普通业务的,IGP,协议，如另一个,OSPF,进程或,ISIS,路由协议，规范,P,和,PE,路由器之间的路由选择。,PE,路由器之间还运行,MPBGP,路由协议，通过,MPBGP,宣告,VPN,用户路由。,23,省级城域网,24,Q&A,25,
