IP地址规划与划分实例讲解PPT.ppt

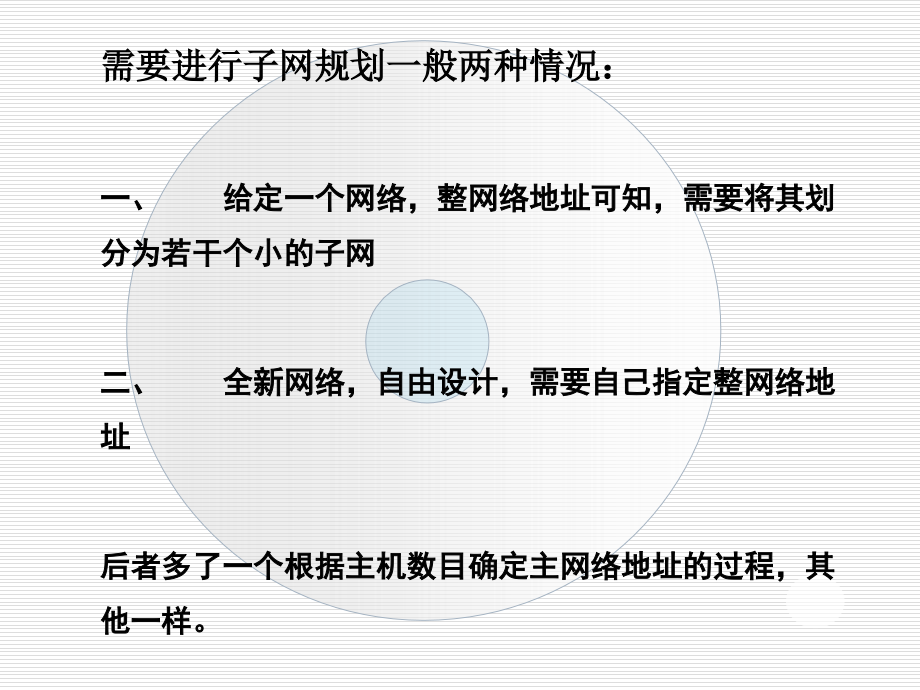

,子网规划与划分实例讲解,计算机学院网络工程系,赵治国,需要进行子网规划一般两种情况：,一、,给定一个网络，整网络地址可知，需要将其划分为若干个小的子网,二、,全新网络，自由设计，需要自己指定整网络地址,后者多了一个根据主机数目确定主网络地址的过程，其他一样。,例,1,学院新建,4,个机房，每个房间有,25,台机器，给定一个网络地址空间：,192.168.10.0,，现在需要将其划分为,4,个子网。,分析：,192.168.10.0,是一个,C,类的,IP,地址，标准掩码为：,255.255.255.0,要划分为,4,个子网必然要向最后的,8,位主机号借位，那借几位呢？,我们来看要求：,4,个机房，每个房间有,25,台机器，那就是需要,4,个子网，每个子网下面最少,25,台主机。,考虑扩展性，一般机房能容纳机器数量是固定的，建设好之后向机房增加机器的情况较少，增加新机房（新子网）情况较多。,例,1,我们依据子网内最大主机数来确定借几位。使用公式,2,n,-2=,最大主机数,2,n,-2=25 2,n,-2=30=25,所以主机位数,n,为：,5,相对应的子网需要借,3,位,例,1,确定了子网部分，后面就简单了，前面的网络部分不变，看最后的这,8,位,.,例,1,得到,6,个可用的子网地址：全部转换为点分十进制表示,11000000 10101000 00001010 00100000=192.168.10.3211000000 10101000 00001010 01000000=192.168.10.6411000000 10101000 00001010 01100000=192.168.10.9611000000 10101000 00001010 10000000=192.168.10.12811000000 10101000 00001010 10100000=192.168.10.16011000000 10101000 00001010 11000000=192.168.10.192,子网掩码：,11111111 11111111 11111111 11100000=255.255.255.224,例,1,子网地址和子网主机地址如下：,子网,1,：,192.168.10.32,掩码：,255.255.255.224,主机,IP,：,192.168.10.33,62,子网,2,：,192.168.10.64,掩码：,255.255.255.224,主机,IP,：,192.168.10.65,94,子网,3,：,192.168.10.96,掩码：,255.255.255.224,主机,IP,：,192.168.10.97,126,子网,4,：,192.168.10.128,掩码：,255.255.255.224,主机,IP,：,192.168.10.129,158,子网,5,：,192.168.10.160,掩码：,255.255.255.224,主机,IP,：,192.168.10.161,190,子网,6,：,192.168.10.192,掩码：,255.255.255.224,主机,IP,：,192.168.10.193,222,例,1,IP,地址确定原则,选取每个子网的第一个,ip,为网络地址,最后一个为广播地址,中间的为有效,ip,我们再来讨论一下第二种情况：,如果我们需要建设一个拥有,4,个子网，每个子网内有,25,台主机的网络，那我们一共需要有（,4+2,）*（,25+2,）个,IP,数的网络来划分。,（,4+2,）*（,25+2,）,=162,一个,C,类地址的网络可以拥有,254,的主机地址，所以我们选择,C,类的地址来作为整个网络的网络号。,如果现在我们有,6,个机房，每个机房里有,50,台主机呢？（,6+2,）*（,50+2,）,=416,显然，需要用到,B,类地址的网络了。后面划分子网的步骤就和上面一样了，不多说。,例,1,假如给你一个,C,类的,IP,地址段：,192.168.0.1-192.168.0.254,，其中,192.168.0,这个属于网络号码，而,1,254,表示这个网段中最大能容纳,254,台电脑主机。,例,2,假如占用第一个,0.,那么,2,进制表示的子网掩码为,11111111.11111111.11111111.10000000,。转换为,10,进制就为,255.255.255.128,，那么这时电脑主机应该为多少？,其实很简单，就是,2,的,7,次方了,(,不再是原来的,2,的,8,次方了），,2,的,7,次方,=128,。,因此假如子网掩码为,255.255.255.128,的话，这个,C,类地址可以被区分为,2,个网络，每个网络中最多有,128,台主机。,192.168.0.1-192.168.0.127,为一个，,192.168.0.128-192.168.0.255,为第二个。,例,2,再举个例子，假如还是,C,类地址，其,IP,范围为,192.168.0.1-192.168.0.254,；,假如子网掩码,255.255.255.192,（,11111111.11111111.11111111.11000000,）,第一个网段为,192.168.0.1-192.168.0.63,，,第二个网段为,192.168.0.64-192.168.0.127,，,第三个网段为,192.168.0.127-192.168.0.191,，,第四个网段为,192.168.0.192-192.168.0.254,。,例,2,B,类地址的子网划分方法。,假如有一个,B,类地址网段，,172.16.0.0-172.168.255.255,子网掩码为,255.255.0.0,，现在需要将这个网段进行子网划分。不划分子网，那么就只有一个网络，这个网络里面包含,2,的,16,次方，也就有,6,万多个主机。因此，假如需要子网划分，网络地址就需要向主机地址借位。,例,2,例一,第一步先把,172.16.0.0,255.255.0.0,转换为二进制来看，,10101100,00010000,00000000,00000000,，,128+32+8+4=172,16,，,11111111,11111111,00000000,00000000,，,255.255.0.0,。,例,2,假如网络地址问主机地址借了,2,位的话，那么，子网掩码就是：,11111111,11111111,11000000,00000000,，,255.255.192.0,，,因为借了,2,位，所以就有,2,的,2,次方，就划分了,4,个网络，每个网络就有,2,的,14,次方的主机地址。,172.16.0.1-172.16.63.254,172.16.64.1-172.16.127.254172.16.128.1-172.16.191.254172.16.192.1-172.16.254.254,例,2,例二,假如,B,类地址,172.16.0.0-172.16.255.255 255.255.0.0,需要划分更小的子网的，网络地址向主机地址总共借用,10,位数的话,。,借用,10,位数后，用二进制表示的子网掩码就为：,11111111.11111111.11111111.11000000,。用十进制表示的话就为,255.255.255.192,。那么，总共有,2,的,10,次方个网络数目，每个网络中有,2,的,6,次方个地址,例,2,IP,地址范围：,前面,6,个：,172.16.0.1-172.16.0.63,172.16.0.64-172.16.0.127,172.16.0.128-172.16.0.191,172.16.0.192-172.16.0.254,172.16.1.1-172.16.1.63,172.16.1.64-172.16.1.127,最后,6,个：,172.16.254.128-172.16.254.191,172.16.254.192-172.16.254.255,172.16.255.1-172.16.255.63,172.16.255.64-172.16.255.127,172.16.255.128-172.16.255.191,172.16.255.192-172.16.255.255,例,2,08,年思科认证考试,:,要求：在一个子网里规划,267,台电脑，写出,IP,地址段，网关地址和子网掩码,例,3,在,C,类地址中，一个网段怎么才能容纳超过,254,台的主机数？,子网掩码为,255.255.255.0,的网络，最多只能容纳,254,台主机（去除全为,0,和全为,1,的两台），那么这段网络怎么才能容纳,267,台主机呢。这里我们就用到了,“,借位,”,一说。主机位不够，那我们何不向网络位借呢，把网络位中的,1,位或者几位借过来作为主机位用，那不就可能容纳更多的主机了吗？,例,3,实际理论当中是存在这么一个公式的，这里把需要容纳的主机设为,M,，要借的位数设为,N,，那么产生一个公式，,2,的,N,次方,M,这样就简单了，,2,的,8,次方,=256,不足以容纳,267,台机器，那么,2,的,9,次方,=512,，大于,267,了，也可以理解为采用,9,位主机位的网络可以容纳,512,台机器，,267,台当然可以正常使用。经过这样的算法就得出了,N=9,，也就是要借,9,位主机位来表示主机数目。,例,3,把上面的二进制数列拿来分析一下，,11111111.11111111.11111111.00000000,这里有,8,位主机位，刚刚算出来需要有,9,位主机位，那么就向网络位借一位来用用，把网络位的最后面一位从,1,（网络位）变成,0,（主机位），这样就可以表示成,11111111.11111111.11111110.00000000,，,9,位主机位出来了，然后再把这个数列换算成,10,进制就是,255.255.254.0,，也就是我们划分子网的子网掩码啦,例,3,下面该总结一下为什么网关要设置成,192.168.1.254,？,192.168.0.0,，换算成二进制就是,11000000.01010100.00000000.00000000,，这里第,9,位主机位是借来的，它可以表示成,000000000,和,00000001,，那么这个网络的,IP,地址就可以设置成,110000000.01010100.00000000.00000001,到,11000000.01010100.00000001.11111110,了,再换算成,10,进制就是,192.168.0.1-192.168.1.254,了。,例,3,08,年思科认证考试,:,子网划分实例,267,台电脑子网划分,案例如下：,IP,地址段：,192.168.0.1-192.168.0.67,子网掩码：,255.255.254.0,网关：,192.168.1.254,第二个,IP,地址段：,192.168.1.1-1 92.168.1.200,子网掩码：,255.255.254.0,网关：,192.168.1.254,例,3,在,C,类地址中，一个网段怎么才能容纳超过,254,台的主机数？,你的工作是规划一个公司的网络。这个网络中要求有三个独立的子网。但是。随着公司的规模的不断扩大，子网数可能在将来灰扩展到,100,个，每个子网中的主机数最多,200,台，并且不会增加。使用,172.16.0.0,这个网络地址。如何划分子网？,例,4,1),考虑满足主机数量；,2,）考虑满足子网数量,子网有,100,个，每个,200,台主机。,1,）因为每个子网主机数为,200,台并且不增加所以先分配主机数：,2,N,-2=200 2,N,=202 N,8,主机数,N=8,所以后八位作为主机位，前八位做为网络位。,例,4,网络地址范围从,172.16.00000001.000000000,172.16.01100100.00000000,即：,172.16.1.0/24,172.16.100.0/24,主机从,00000001,011001000,即,172.16.*.1/24,172.16.*.200/24,例,4,2,）子网只要求,100,个所以取,7,位作为网络位，剩下的作为主机位,172.16.0000001 0 00000000 172.16.1100100 0 00000000,即,172.16.1.0/23-172.16.100.0/23,主机从,0 00000001,0 011001000,即,172.16.*.1/23,172.16.*.200/23,例,4,CIDR,子网划分,实例,1,C,类网络：,255.255.255.192,(/26),对网络,192.168.10.0,进行子网划分，所使用的子网掩码,是,255.255.255.192,下面来回答一下这,5,个问题,:,(1),子网数？,(2),每个子网中有主机数？,(3),哪些是合法的子网？,(4),每个子网的广播地址？,(5),哪些是合法主机？,下面我们就来回答一下这,5,个问题,子网数？,192,=11000000,即,2,2=4,个子网；,每个子网中有主机数？,2,6-2=62,个主机；,哪些是合法的子网？,256-192,=64,（块大小，很重要的），记住，我们是从,0,开始递增的，即,0,64,128,192,每个子网的广播地址？哪些是合法主机？子网号,0,64,128,192,第一个主机号,1,65,129,193,最后一个主机号,62,126,190,254,广播地址,63,127,191,255,CIDR,子网划分,实例,2,B,类网络,255.255.240.0,(/20),172.16.0.0,=,网络地址,255.255.240.0=,子网掩码,下面来回答一下这,5,个问题,:,(1),子网数？,(2),每个子网中有主机数？,(3),哪些是合法的子网？,(4),每个子网的广播地址？,(5),哪些是合法主机？,CIDR,子网划分,下面,我们就来回答一下这,5,个问题,子网数？,240=11110000,我们现在看的是第,3,个,8,位,2 4=,16,个子网；,每个子网中有,主机数？,2,12,-2=4094,个主机；,哪些是,合法的子网？,第,3,个,8,位的块大小是,256-,240=,16,记住，我们是从,0,开始递增的，即,0.0,16.0,32.0,48.0,一直到,240.0,每个子网的广播地址？,哪些是合法主机？,子网号,0.0,16.0,32.0,48.0,240.0,第一个主机号,0.1,16.1,32.1,48.1,240.,最后一个主机,号,15.254,31.254,47.254,63.254,255.254,广播地址,15.255,31.255,47.255,63.255,255.255,CIDR,子网划分,
