某大厦工程基坑土方开挖、边坡支护与降水监理实施细则.doc

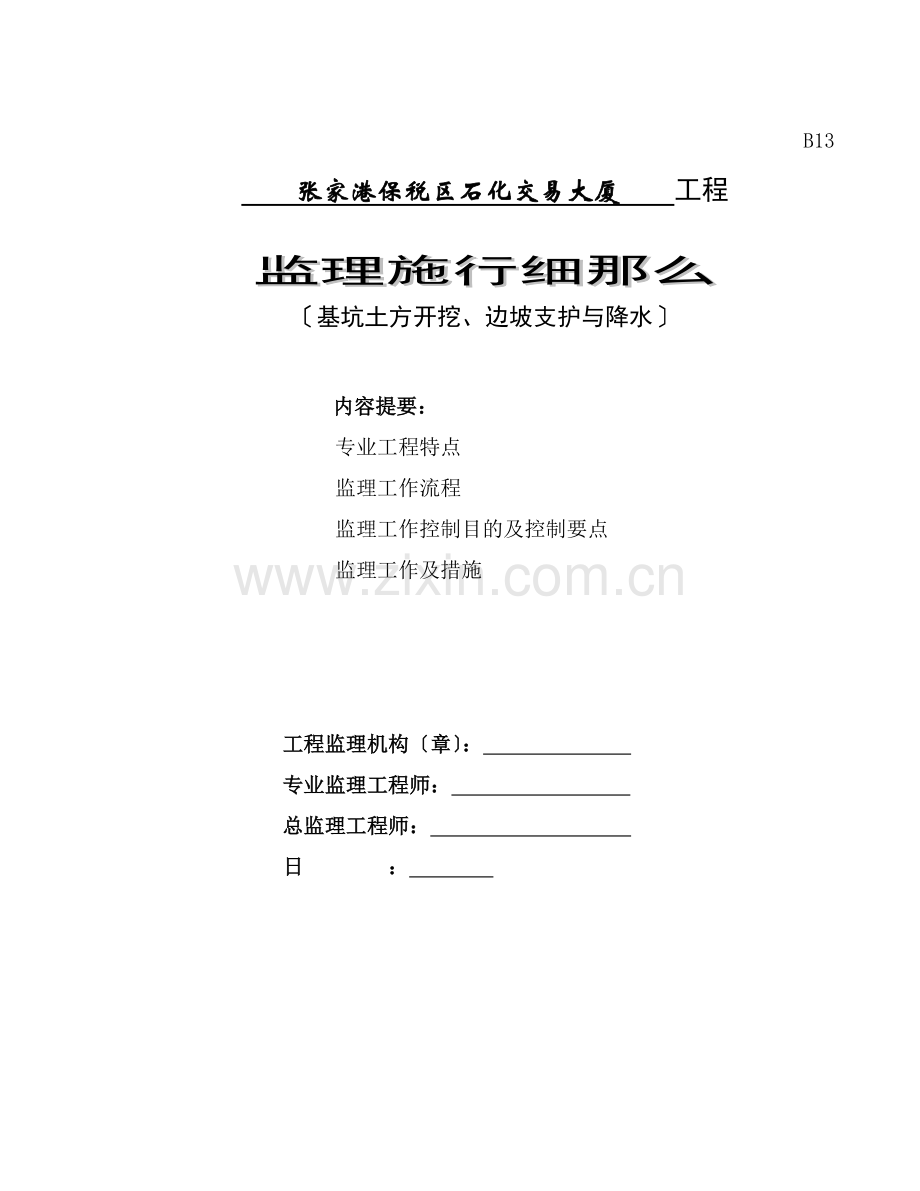

B13
张家港保税区石化交易大厦 工程
监理施行细那么
〔基坑土方开挖、边坡支护与降水〕

内容提要：
专业工程特点
监理工作流程
监理工作控制目的及控制要点
监理工作及措施

工程监理机构〔章〕：　　　　　　　
专业监理工程师：
总监理工程师：　　　　　　　　 　
日 ：　 　　

张家港保税区石化交易大厦工程
深基坑支护监理施行细那么

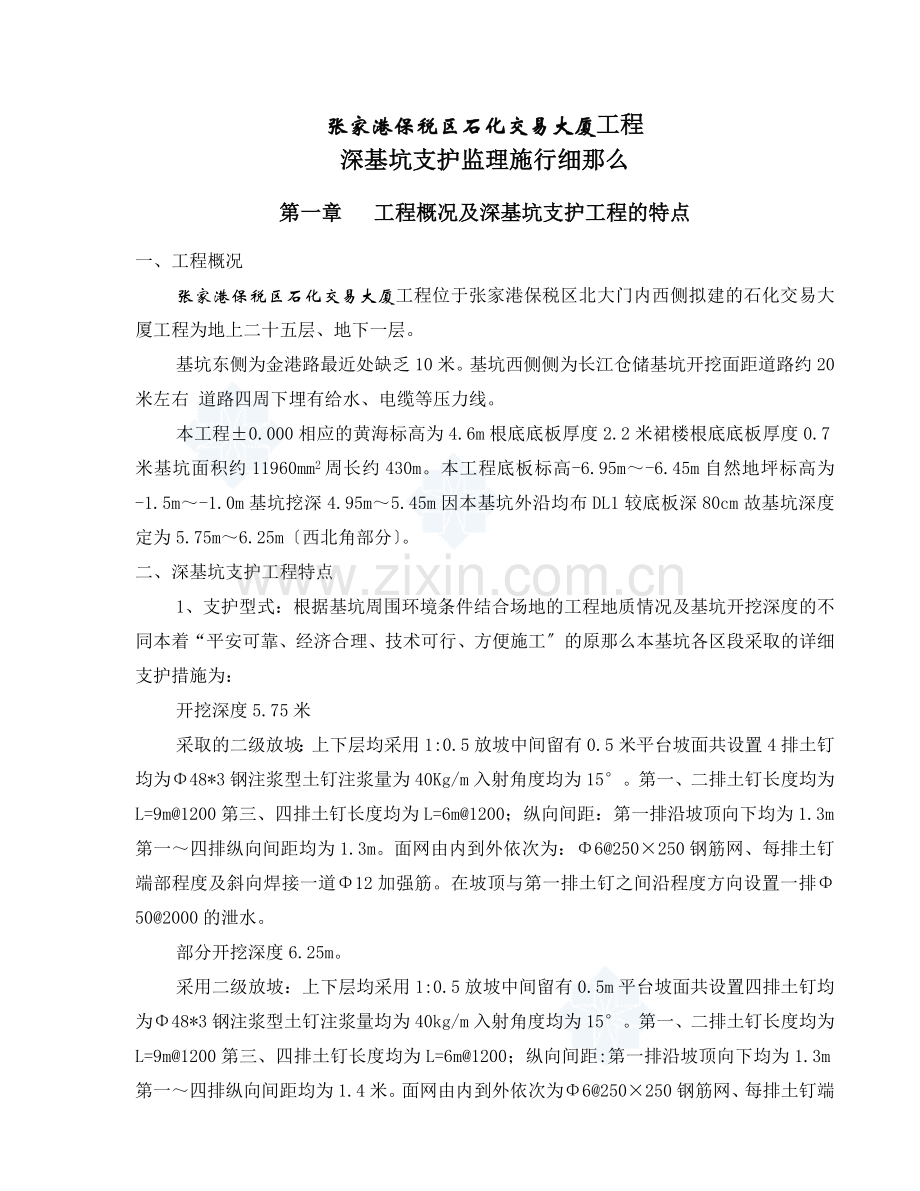

第一章 工程概况及深基坑支护工程的特点
一、工程概况
张家港保税区石化交易大厦工程位于张家港保税区北大门内西侧拟建的石化交易大厦工程为地上二十五层、地下一层。
基坑东侧为金港路最近处缺乏10米。基坑西侧侧为长江仓储基坑开挖面距道路约20米左右 道路四周下埋有给水、电缆等压力线。
本工程±0.000相应的黄海标高为4.6m根底底板厚度2.2米裙楼根底底板厚度0.7米基坑面积约11960mm2周长约430m。本工程底板标高-6.95m～-6.45m自然地坪标高为-1.5m～-1.0m基坑挖深4.95m～5.45m因本基坑外沿均布DL1较底板深80cm故基坑深度定为5.75m～6.25m〔西北角部分〕。
二、深基坑支护工程特点
1、支护型式：根据基坑周围环境条件结合场地的工程地质情况及基坑开挖深度的不同本着“平安可靠、经济合理、技术可行、方便施工〞的原那么本基坑各区段采取的详细支护措施为：
开挖深度5.75米
采取的二级放坡：上下层均采用1:0.5放坡中间留有0.5米平台坡面共设置4排土钉均为Φ48*3钢注浆型土钉注浆量为40Kg/m入射角度均为15°。第一、二排土钉长度均为L=9m@1200第三、四排土钉长度均为L=6m@1200；纵向间距：第一排沿坡顶向下均为1.3m第一～四排纵向间距均为1.3m。面网由内到外依次为：Φ6@250×250钢筋网、每排土钉端部程度及斜向焊接一道Φ12加强筋。在坡顶与第一排土钉之间沿程度方向设置一排Φ50@2000的泄水。
部分开挖深度6.25m。
采用二级放坡：上下层均采用1:0.5放坡中间留有0.5m平台坡面共设置四排土钉均为Φ48*3钢注浆型土钉注浆量均为40kg/m入射角度均为15°。第一、二排土钉长度均为L=9m@1200第三、四排土钉长度均为L=6m@1200；纵向间距:第一排沿坡顶向下均为1.3m第一～四排纵向间距均为1.4米。面网由内到外依次为Φ6@250×250钢筋网、每排土钉端部程度及斜向焊接一道Φ12加强筋。在坡顶向下〔1.6m〕填土与粉土交界处沿程度方向设置一排Φ50@2000的排水。
2、降水方式：
基坑降水：根据岩土勘测综合考虑基坑周边环境、施工工等因素拟采用井及轻型井点降水相结合降水。在基坑周围布置9套轻型井点降水中间布置20口井。井设计为Φ600mm下入Φ300井L=16000mm/14000mm,井为波纹。
明沟排水设计：基坑内的明水在不透水层通过在坡脚设置的排水沟排入集水井然后由水泵及时抽掉排水沟距坡脚间隔 不小于0.3m。
3、构造施工说明：
〔1〕、土钉采用抗拉试验检测承载力〔9m土钉抗拉承载力为30KN6m土钉抗拉承载力为30KN同一条件下试验数量不宜少于土钉总数的1,且不少于3根〕。
〔2〕、墙面喷射混凝土厚度应采用钻孔检测钻孔数宜每100m2 墙面积一组每组不少于3个。
〔3〕、面层混凝土强度等级为C20厚度80mm注浆强度为M10。
4、基坑检测：在基坑东侧布置5个测斜观测点南侧布置5个测斜观测点西侧4个测斜观测点基坑北侧布置3个测斜观测点共17个测斜观测点。在四周的建筑和道路进展沉降观测周边建筑布置14个沉降观测点。在基坑内设置4口地下水位观测井。

第二章 基坑支护工程施工的监理工作流程
一、审查施工企业资质等有关资料
1、施工企业资质等级证书
2、建立工程施工答应证
3、企业法人营业执照
4、企业平安消费答应证
5、工程经理及主要理人员、技术人员的上岗证书
6、专职质检员、平安员、施工员的上岗证书
7、特殊工种〔电焊工、电工、桩机操作工〕的上岗证
8、检测仪器、工具的标定证书
9、施工组织设计
10、基坑监测专项方案
11、施工现场临时用电方案
12、与张家港保税区质量平安监视站质检手续、安检手续的证明
13、开工等
二、检查施工质保体系、安保体系是否健全
1、施工质保体系、安保体系组织机构落实情况；
2、施工质保体系主要规章制度；
3、施工安保体系主要规章制度。
三、监理验收程序
〔一〕材料进场报验手续及质量控制要求
1、根据图纸要求和现场工程进度组织材料进场施工自检合格后应以书面形式〔采用江苏建立统一表格第四版〕报监理验收。质保资料及施工自检记录交监理检查并将复印件附在报验表格后备存。
2、监理对进场材料、质保资料以及图纸要求进展核对和必要的检查对于重要的材料还要现场进展取样送检然后做出同意与否的答复。未经同意使用的材料一律不得用于本工程。监理工程师对质量保证资料有疑心或质量有问题时亦可随机抽检承包人必须给予配合。
（二） 工序检查验收程序
1、施工自检。包括班组长自检、互检〔下道工序检查上道工序〕和专职质检员检验。施工自检合格后应填写工序报验单和质量检查评定表并以书面形式〔采用江苏建立统一表格第四版〕报监理验收施工的自检资料附在表格后面。施工自检不合格自行整改、返工。
2、监理验收。监理工程师收到施工的书面经审核无误后应尽快进展验收。验收合格签字后才能进入下道工序施工；验收不合格监理在验收单上写明整改要求并在监理日志中作好记录施工必须进展整改或返工。整改或返工完后再进展以上自检程序；自检合格后监理工程师一般在24小时内再行复验影响的工、费用由施工负责。如复验仍未通过应对责任人进展教育或处分。施工没有自检或无自检记录监理工程师可回绝验收。
3、监理工程师在施工过程现问题应提出口头指并做好监理的记录施工应及时纠正。如不及时纠正在验收时发现必须返工影响的工、费用由施工负责。
4、为加强工程验收的方案性施工可根据每周进度方案排出相应的工程验收方案。凡列入方案的验收监理将优先保证。特殊情况需要监理在正常工作时间以外或节假日时间内进展验收必须提早1天〔最短半天〕现场总监理工程师或总监代表。
第三章 基坑支护施工控制要点及目的值
一、 监理根据
建立监理的根据是工程建立的政策、法规批准的建立方案、规划设计以及依法订立的工程承包合同等。基坑支护施工的监理根据如下：
1、?建筑工程施工质量验收统一?〔GB50300-2001〕
2、?混凝土构造工程施工质量验收?〔GB50204-2002〕
3、?建筑基坑支护技术规程?〔JGJ120-99〕
4、?土方与爆破工程施工及验收?〔GBJ201-83〕
5、?混凝土质量控制?〔GB501-92〕
6、?工程测量?〔GB50026-93〕
7、?建筑工程现场临时用电施工规程?〔JGJ46-86〕
8、?建筑桩基技术?〔JGJ94-94〕
9、?建筑边坡工程技术?〔GB50330-2002〕
10、?土层锚杆设计与施工?〔CECS22:90〕
11、?基坑土钉支护技术规程?〔CECS96:97〕
12、?建立工程监理?(GB50319-2000)
13、工程设计
14、监理合同、施工合同
二、 监理控制要点
本工程深基坑支护采用 土钉锚杆、 降水井和轻型井点降水施工。
1、对施工程序的控制
1〕深井井点降水施工程序控制：井点测量定位→挖井口、安护筒→钻机就位→钻孔、清孔→安放井→填滤料→洗井→抽水→成井。
2〕轻型井点降水施工程序控制：放线定位→铺设总→冲孔→安装井点、填沙砾滤料、上部填粘土封→用弯连将井点与总接通→安装抽水设备与总连通→安装集水箱及排水→开动真空泵排气。再开动离心水泵抽水。
3〕土钉及喷锚施工程序控制：测量放线→基坑开挖第一排土钉→ 安置土钉钢Φ〔48*3〕→绑扎钢筋网片、焊加强筋→喷射混凝土→养护→一次注浆→二次注浆。
2、监理控制要点
2.1要非常重视地质勘察工作
监理工程师要认真阅读工程的地质勘察理解基坑开挖所在地的地形、地貌和地质特点分析可能导致边坡土体滑坡的各种因素对影响边坡稳定性的关键地段、重要地层和土质指标做到心中有数。由于地质勘察资料不一定很详细而且可能与实际情况有出入监理工程师在基坑开挖中还要经常比照现场的地质情况与地质差异很大时要及时告知建立由建立勘察和设计是否需要调整方案。
2.2土钉墙护坡与挂网喷射混凝土
1〕坡面修整、分层开挖、分层支护开挖与支护必须亲配合。
2〕喷射混凝土的强度等级为C20水泥强度等级为32.5细石混凝土的配合比为1：2：2：0.5 〔水泥：黄砂：细石：水〕成孔位置不能偏移设计位置10cm角度偏向小于±5孔深应大于土钉长度50cm左右成孔完毕后应立即清孔安放土钉应设置对中导正环间距2米应将注浆一起放入孔底。
3〕按设计要求绑扎钢筋网片〔或钢丝网〕在土钉部位设加强筋钢筋网应互相搭接上下坡面钢筋搭接长度应大于300mm；钢筋保护层厚度不宜小于20mm。
4)泄水孔必须按设计要求的标高、间距及做法进展施工。
2.3降水井
1〕以控制点为基点测放降水井孔位。
2〕钻井机就位开场钻孔至设计标高 成孔后清孔然后安放井〔最下面一节井必须是底部封的〕井垂直度允许偏向1井插入深度与设计相比允许偏向≤200mm。
3〕井为波纹井每口井上端为光〔只放置在不透水层且不得大于4m〕、下端为滤。井外侧填滤料〔3～8mm的粗砂〕滤料填完后开场洗井先注入清水用空压机洗井排出混水再注入清水重复洗井直至排出清水抽水量正常。洗井应在下完井填好滤料后8h进展一气呵成以免时间过长护壁泥皮逐渐老化难以破坏影响渗水效果。
2.4轻型井点
1〕以控制点为基点测放出轻型井点位置。
2〕轻型井点每根间距1.2米长度6米端部1.0-1.2米壁上钻有孔径12mm孔眼间距30-40mm均匀分布的小孔外包两层滤网外层为粗滤网内层为细滤网。
3〕井点埋设：用高压水冲刷土体用冲扰动土体助冲将土层冲成圆孔后埋设井点。
4〕井点沉至设计标高后在与孔壁之间用粗砂填实作为滤层在距地面1米左右的深度内改用粘土封口捣实以防漏气然后用弯连把分别与一根程度集水总相连再连上抽水设备。
5〕使用过程中应经常检查真空度一般应不低于60KPa如真空度不够通常是由于路漏气应及时修好。
6〕假设井点淤塞太多严重影响降水效果时应逐个用高压水反复冲洗井点或拔出重新埋设。
2.5土方开挖
1〕场内施工便道布置1个出土口便道主要用碎砖石、建筑垃圾铺平压实铺设钢板等。
2〕土方开挖应遵循分层、分段开挖的原那么进展。下层土方开挖必须待上层土钉墙强度到达设计值的70时方可进展每层开挖深度不得超过土钉以下300-500mm每次开挖时先在周边开挖10-12米宽应力释放沟开挖出工作面后应立即进展土钉墙施工。 机械开挖至底标高上300剩余土方由土建总包人工清理至设计标高保证原状土不被扰动。
3.0基坑监测
1〕监测内容：地表、地下线、道路、立柱桩及建筑物的沉降观测围护墙体的测斜围护墙体顶部的程度位移坑外水位监测支撑应力监测锚杆应力监测。
2〕监测频率：按照要求进展但在基坑危险阶段或某项监测内容处于状态时应全天候监测。
三、监理控制的目的值
主控工程必须符合验收规定发现问题应立即处理直至符合要求一般工程应有80合格。确保工程合格率100％。

第四章 监理工作的和措施
一、监理工作
1、施工进场后审查资质证书、营业执照、平安施工答应证核查理人员、特殊工种上岗证；
2、进展技术、质量、平安交底严格按图施工按施工；
3、严格材料成品的审核报验手续严禁任何不合格品用于本工程。机械设备所用电缆应完好严防漏电、触电发生；
4、加强对施工过程的巡视、检查、验收发现问题及时解决。
二、质量控制措施
深基坑支护质量控制可根据不同阶段分为事前控制、事中控制和事后验收。
1、事前控制
1〕由总监理工程师组织监理人员认真熟悉图纸和地质掌握 土钉锚杆、喷射混凝土、 降水井和轻型井点、大面积土方开挖特点做到心中有数并对图纸中存在的问题通过建立向设计提出书面。
2〕施工前参加建立组织的设计交底会解决图纸中存在的有关问题总监理工程师对技术交底进展签认。
3〕审查施工上报的施工组织设计和施工方案。审查重点：a.保证工程质量和平安的技术措施；b.施工机械、设备的装备和钻机的性能、型合理与否；c.测量放线的及保证桩位精度的措施；d.以上各工艺施工流程的安排；e.施工方案安排和保证工的措施；f.质量。
4〕施工前由总监理工程师组织审查施工的现场理机构的质量理体系、技术理体系并予以确认。
5〕专业监理工程师做好定位放线复核工作：全站仪、水准仪、经纬仪、测距仪等测量设备应通过计量部门标定并满足施工测量精度要求应在建筑物主要轴线外围引出永久性控制点和高程点本工程±0.000相应的绝对标高为黄海高程4.6 m。
6〕施工前由施工检查进场桩机机械性能以及设备完好情况锚杆的根本试验降水井的试抽水混凝土、灌浆料的配合比等以保证施工要求。
7〕 审查环境保护措施及施工监测方案。
8〕对进场原材料出厂合格证、质保资料、试验检测进展核查重要材料应现场取样送检。
9〕降水开场前应确认应急柴油发电机已到场并确定能正常运转；柴油发电机的功率应能满足降水设备的要求。
2、事中控制
1〕深基坑支护工程是保证地下室构造施工平安的一道重要关键工序应由专业监理工程师组织现场监理员跟班检查、加强现场监控以保证深基坑支护各工艺的施工质量。
2〕严格按设计方案组织施工在施工过程中要求施工不得随意改变锚杆〔土钉〕位置、长度、型、数量钢筋网间距加强筋范围放坡系数等。
3〕监理工程师应对锚杆〔土钉〕位置、钻孔直径、深度及角度、锚杆〔土钉〕插入长度注浆配比、压力及注浆量喷锚墙面厚度及强度锚杆应力等进展检查按规定留置混凝土试块、注浆试块监理旁站锚杆张拉。
4〕喷射作业应分段、分层进展同一分段内喷射顺序应自下而上喷射混凝土时喷头与受喷面应保持垂直间隔 宜为0.6~1.0m。喷射外表应平整呈潮湿光泽无干斑、流淌现象。喷射混凝土终凝2h后应喷水养护养护时间宜为3~7h。喷射混凝土面层中的钢筋网应在喷射第一层混凝土后铺设钢筋网设加强筋与土钉应连接结实。
3、事后验收
1〕审查施工上报的资料。
深基坑支护验收应包括以下资料：a. 经审定的施工组织设计、施工方案及执行中的变更情况；b.锚杆钻孔施工验收记录表；c. 土钉钻孔施工验收记录表；d.降水井施工验收记录表；e. 喷射混凝土施工验收记录；f.原材料出厂合格证、质量保证书、试验检测等。
2） 对有问题的土钉锚杆、降水井、喷射混凝土的情况说明、原因分析及处理。
3〕锚杆及土钉墙支护工程质量检验(表4)

锚杆及土钉墙支护工程质量检验

项
序
检查工程
允许偏向或允许值
检查

数量
主控工程
1
锚杆土钉长度
mm
±30
用钢尺量
2
锚杆锁定力
设计要求
现场实测
一般工程
1
锚杆或土钉位置
mm
±100
用钢尺量
2
钻孔倾斜度
°
±1
测钻机倾角
3
浆体强度
设计要求
试样送检
4
注浆量
大于理计算浆量
检查计量数据
5
土钉墙面厚度
mm
±10
用钢尺量
6
墙体强度
设计要求
试样送检

4〕土钉采用抗拉试验检测试验数量为土钉总数的1。
5〕撰写深基坑支护施工质量评估。
三、平安施工的监理
1、催促施工每周定、不定组织平安检查发现平安隐患及时整改杜绝平安事故发生；
2、催促施工平安负责人落实详细平安措施；
3、每周工地例会应对现场平安理进展专题讨；
4、催促施工建立和完善平安施工理制度组织平安文明施工；
5、催促施工落实现场施工平安保证体系；
6、监理每周组织1次平安检查〔临时用电、设备平安、现场文明施工、基坑边防护、间照明等〕。
