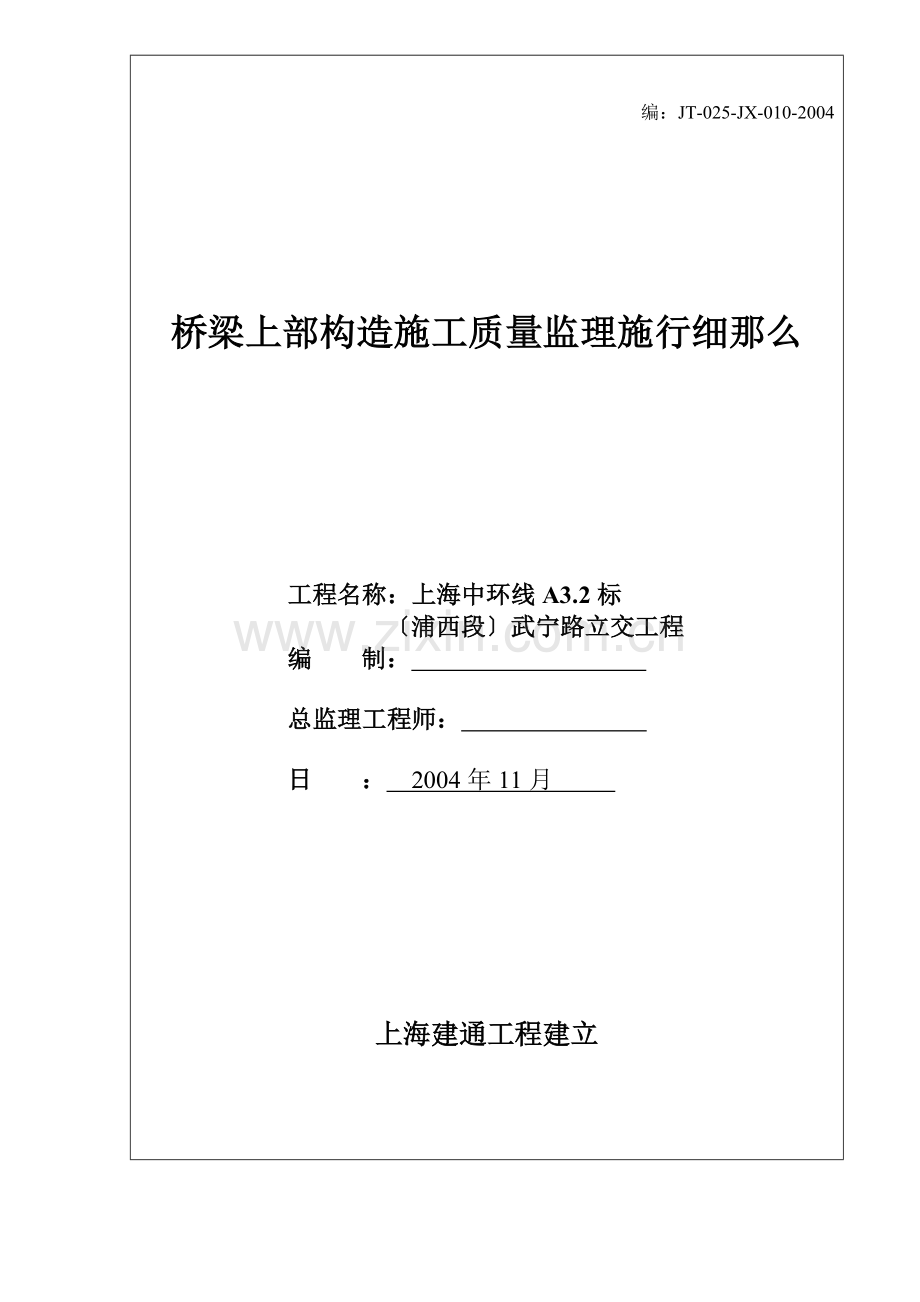

编：JT-025-JX-010-2004

桥梁上部构造施工质量监理施行细那么

工程名称：上海中环线A3.2标
〔浦西段〕武宁路立交工程
编 制：

　　 总监理工程师：

　 日 ： 2004年11月

上海建通工程建立

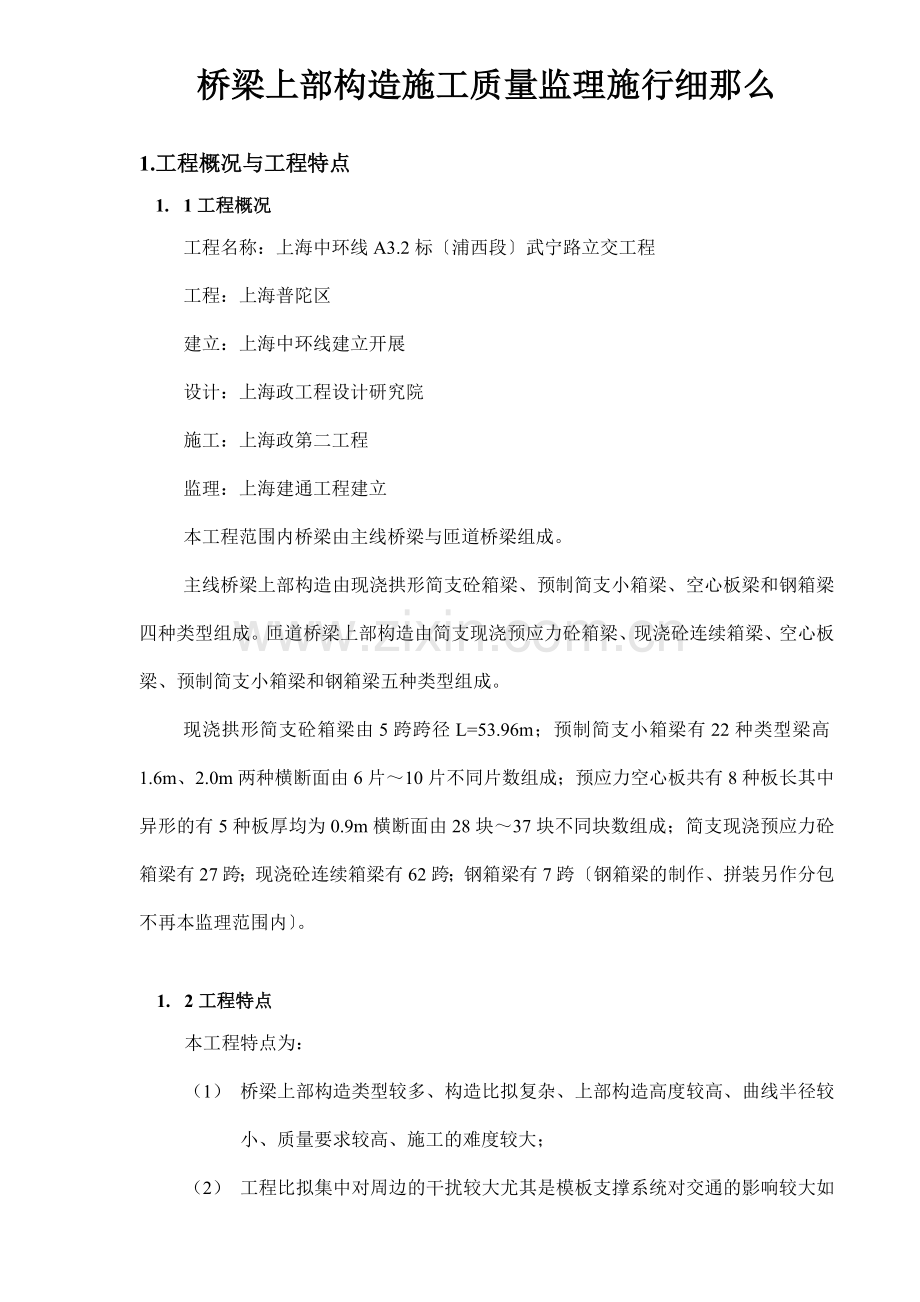

桥梁上部构造施工质量监理施行细那么
1.工程概况与工程特点
1. 1工程概况
工程名称：上海中环线A3.2标〔浦西段〕武宁路立交工程
工程：上海普陀区
建立：上海中环线建立开展
设计：上海政工程设计研究院
施工：上海政第二工程
监理：上海建通工程建立
本工程范围内桥梁由主线桥梁与匝道桥梁组成。
主线桥梁上部构造由现浇拱形简支砼箱梁、预制简支小箱梁、空心板梁和钢箱梁四种类型组成。匝道桥梁上部构造由简支现浇预应力砼箱梁、现浇砼连续箱梁、空心板梁、预制简支小箱梁和钢箱梁五种类型组成。
现浇拱形简支砼箱梁由5跨跨径L=53.96m；预制简支小箱梁有22种类型梁高1.6m、2.0m两种横断面由6片～10片不同片数组成；预应力空心板共有8种板长其中异形的有5种板厚均为0.9m横断面由28块～37块不同块数组成；简支现浇预应力砼箱梁有27跨；现浇砼连续箱梁有62跨；钢箱梁有7跨〔钢箱梁的制作、拼装另作分包不再本监理范围内〕。

1. 2工程特点
本工程特点为：
（1） 桥梁上部构造类型较多、构造比拟复杂、上部构造高度较高、曲线半径较小、质量要求较高、施工的难度较大；
（2） 工程比拟集中对周边的干扰较大尤其是模板支撑系统对交通的影响较大如何与周围环境协调、配合在施工理上提出很高要求；
（3） 现浇箱梁梁体较重、高度较高对模板以及支撑系统的强度、刚度、稳定性要求较高同时为减小沉降对支撑系统的搭设、平安及地基承载力要求较高施工难度亦较大；
（4） 对梁体混凝土的外观质量也提出了较高的要求内实外美、外表光洁、色泽一致、曲线园顺、轮廓尺寸均在允许误差之内。

2. 编制根据
2.1已批准的本工程?监理规划?；
2.2本工程桥梁上部构造施工设计；
2.3本工程桥梁上部构造施工组织设计；
2.4与桥梁施工相关的、：
DBJ08-228-97 上海政桥梁工程施工及验收规程
GB50204-2002 混凝土构造工程质量验收
JGJ85-2002 预应力筋用锚具、夹具和连接器应用技术规程
JTJ/T10-95 混凝土泵送技术规程
JGJ104-97 建筑工程冬施工规程
GB501-92 混凝土质量控制
GBJ107-87 混凝土强度检验评定
JTJ041-2000 公路桥涵施工技术
JTJ071-98 公路工程质量检验评定
美ASTMA416-92a 预应力钢绞线
GB/T5224 预应力混凝土用钢绞线
GB501 混凝土质量控制
GB1499 钢筋混凝土用热轧带肋钢筋
3. 桥梁工程质量监理工作流程：
同意上
部工程
开工
复核中线、边线、高程放样
〔弯道桥注意加宽、超高〕；
复核支置、高程；
材料混凝土配合比复核试验

支架沉落量检测
〔考察支架变形和地基承载力〕；
检查运输、起重设备、试吊。

监理旁
站监视

检查模板、钢筋、预埋件及预埋件位置；
〔检查沉降观测布置〕
现浇混凝土〔制作试件〕。

签证钢筋
模板工序
报验单

签认工序报验单
混凝土养护、拆模

签认工序报验单
施工预应力、孔道灌浆

签认工序报验单
复验中线、高程

拆架

预制构件：
预制梁检查验收、合格证；
板梁架设方案审核；
起重设备检查属实；
支座安装施工监理。

桥面系：
梁体连接施工监理；
桥面铺装施工监理；
防撞墙、栏杆、灯柱、人行道监理。

4. 桥梁上部构造监理目的
4.1桥梁上部构造总体质量应符合验收要求
桥梁总体实测工程〔JTJ071-98〕
项次
检查工程
规定值或允许偏向
检查和频率
1
桥面中心偏位(mm)
10
用经纬仪检查3～8次
2
车行道宽(mm)
±10
用钢尺量每孔3～5处
3
桥长(mm)
+300-100
用测距仪检查
4
引道中心线与桥梁中心线的衔接(mm)
±20
分别将引道中心线和桥梁中心线延长至桥长端部比拟其平面位置
5
桥头高程衔接(mm)
±3
用水准仪测量
4.2防撞护栏、灯柱安装质量和允许偏向符合要求
防撞护栏、灯柱安装允许偏向〔CJJ2-90〕、〔DBJ08-228-97〕
序
项 目
允许偏向(mm)
检验频率
检验
范围
点数
1
顺直度
防撞
护栏
±20
每孔
2
用尺量
2
垂直度
(全高)
灯柱
20
2
用经纬仪测量纵横向各计1点
3
相邻孔高差
防撞
护栏
5
每跨侧
2
用尺量
4
灯柱平面位置
顺桥向
20
1
用尺量
横桥向
10
1
4.3预制板梁检查验收须符合验标要求
预制板梁实测工程〔DBJ08-228-97〕
项次
检查工程
规定值或允许偏向
检测范围
频率
检查
1
混凝土强度
不低于设计强度

每
个
构
件

试验
2
板梁长度(mm)
0-10
2
用尺量
3
宽度(mm)
板梁顶宽
0-10
5
用尺量3处
腹板
±5
4
板梁高度(mm)
+10-5
5
用尺量3处
5
跨度(支座中至中)
±20
1
用尺量
6
支座外表平整度(mm)
2

查浇筑前记录
7
梁体平整度(mm)
8
4
用2m直尺检测
8
预埋件位置(mm)
10
每个预埋件
1
用尺量
5．桥梁工程施工质量监理要点：
5.1施工准备阶段做好下述工作：

5.2上部构造施工阶段：

（1） 桥位放样、根底、下部工程均需检验合格上部施工开场前对桥台复核检验后放出上部构造的中线、边线、高程。
（2） 审核模板支架的方案设计和构造平安措施、支架的地基承载力确保上部连续梁施工的正常进展。
（3） 所有混凝土配合比、掺加剂、张拉工艺必须由监理工程师认可施工时假设有变动也必须获得监理工程师的同意。
（4） 现浇连续箱梁监理工作内容：
a) 审批承包人申报的上部构造施工组织设计包括支架设计、支架压载方案、支架地基处理、现浇连续箱梁施工工艺、混凝土配合比等。
b) 为减少支架压缩变形防止模板和模板塌腰浇筑混凝土前必须对支架进展预压。预压前后测量观测、核实沉落和反弹量已确定预留拱度。
c) 为保证连续箱梁的内在和外观质量内实外美、外表光洁、色泽一致、曲面圆顺、轮廓尺寸均在允许误差内监理工程师必须把好模板检查关。
5.3桥面构造施工阶段：

5.4施工完毕阶段要注意测量桩位的保护、监视承包人保护好基准桩点、直到开工验收。
5.5钢筋混凝土工程质量监理是监理质量控制工作的部分。

〔1〕模板制作检查
a、 模板选用材料应得到监理的批准。
b、
〔2〕模板安装检查
a、
b、 检查模板及支架构造稳定性保证在混凝土灌注中不变形、不松动、不沉降。
c、 检查模板连接缝、空隙必须堵塞平整。

〔1〕钢筋材料检查
a、 监理工程师要求承包人按规定的频率、对每批进场钢筋抽检。抽检工程包括：强度、伸长量、冷弯、焊接试件等。
b、 要求承包人将钢筋外表的浮皮、铁锈去除干净。
〔2〕钢筋接头的检查
a、 钢筋搭接各种焊接接头有不同的搭接长度要求应按要求检查验收。
搭接电弧焊接头焊缝长度：
双面焊≮5d 单面焊≮10d
帮条电弧焊接头焊缝长度：
双面焊≮5d 单面焊≮10d
绑扎钢筋接头搭接长度见下表：
钢筋绑扎搭接最小长度
钢筋种类
混凝土标
15
≥20
受力情况
受拉
受压
受压
受压
Ⅰ级钢筋
35 d
25 d
30 d
20 d
Ⅱ级钢筋
40 d
30 d
35 d
25 d
Ⅲ级钢筋
45 d
35 d
40 d
30 d
注：1. d为钢筋直径；
位于受拉区的搭接长度不小于25cm位于受压区的搭接长度同时不应小于20cm；当受拉和受压区分不清时搭接长度按受拉区规定。
在可能的条件下应优先采用焊接接头并以双面焊接头为好。
b、 检查接头位置。钢筋接头的位置应在下料以前做好安排并满足以下条件：
(a) 接头应设置在内力较小部位并错开布置。接头间间隔 不小于1.3倍搭接长度。
(b) 配置在搭接长度区段内的受力钢筋占总截面面积的百分率应符合下表规定。
搭接长度区段内受力钢筋接头面积的百分率
接头形式
接头面积百分率〔％〕
受拉区
受压区
主钢筋绑扎接头
25
50
主钢筋焊接接头
50
不限制
(c) 接头位置离钢筋弯曲处的间隔 不应小于10 d。不要在构件弯矩位置做接头。
c.接头焊接质量检查。
(a)钢筋电弧焊所采用的焊条其性能应符合低碳钢和低合金钢电焊条的有关规定其牌应符合设计要求设计未作规定时参照下表使用。

项次
钢筋级别
搭接焊帮条焊
熔槽帮条焊
1
Ⅰ级
结421
结426
2
Ⅱ级
结502、结506
结556
3
Ⅲ级
结606
606
(b)操作电焊工应经过岗位培训具有岗位操作合格证。上岗前应检查电焊工的焊接试件试验合格前方可上岗操作。
(c)施焊场地应有适当的防风雨雪严寒的措施。环境在5～-20℃施焊时应采取技术措施低于-20℃不得施焊。
(d) 电弧焊接上下不允许有裂缝或焊瘤用小锤锤击时声音明晰如同未焊接一样。焊接的允许偏向参见下表。
焊接的允许偏向
项 目
允许偏向
焊接中线的纵轴线偏向
焊接处钢筋轴线交角
焊接处钢筋轴线偏心
焊缝宽度
焊缝深度
气孔和夹渣
0.5 d
4º
0.1 d并<3mm
≮0.7d并≮10mm
≮0.25d并≮4mm
在2d长度范围内不多于2处直径不大于3mm

(e) 闪光堆焊接头应满足以下要求。
a) 钢筋外表无横向裂纹与电线接触的钢筋外表无明显烧伤。
b) 接头处弯折不得大于4º。被焊接钢筋轴线偏向≮0.1d且≯2mm。
c) 每100～300个接头为一批。取6个试件做试验3个做拉力试验3个做冷弯试验试验合格前方可用于工程。
d) 闪光对焊连接的钢筋面积不应超过钢筋总面积的50％。
〔3〕钢筋的成形加工和绑扎的检查
钢筋的成形加工和绑扎应严格按图纸要求进展其允许偏向见下表：
钢筋位置允许偏向
项次
项 目
允许偏向(mm)
1
两排以上受力钢筋的钢筋排距
±5
2
同一排受力钢筋的钢筋间距
梁、板、拱肋
±10
根底、墩、台、柱
±20
3
钢筋弯起点位置
±20
4
箍筋、横向钢筋间距
±20
5
焊接预埋件
中心线间距
5
程度高差
±3
6
保护层厚度
墩、台、根底
±10
柱、梁、拱肋
±5
板
±3

焊接钢筋网和焊接骨架的允许偏向
项次
项 目
允许偏向(mm)
1
网的长、宽
±10
2
网眼的尺寸
±10
3
骨架的宽、高
5
4
骨架的长
±10
5
箍筋间距
点焊±10绑扎±20

〔4〕检查预应力材料和设备
1） 预应力工程的施工应由具有相应资质等级的预应力专业施工承当承包方须向监理组报审。
2） 预应力锚具进厂后应监视三项检验：
① 外观检查每批抽查10且不应小于10套当有一套外表有裂纹时应逐套检查。
② 硬度检验每批抽取5且不小于5套有一个不合格时那么量取双倍数量重做试验仍有不合格逐个检验。
③ 静载锚固性能试验通过上述检验的锚具中抽6套组装成三个预应力锚具组装件由或级质量技术监视部门授权的专业质量检测机构进展试验有一个试件不合格应取双倍数量重新试验仍有不合格的那么该批锚具视为不合格品。
3） 预应力钢绞线进场后抽取试件做力学性能检验每60t为一批抽一组试件监理工程师检查合格证、出厂检验和进场复验。
4） 预应力张拉设备及仪表应定维护和效验。张拉设备应配套标定并配套使用。监理工程师旁站标定工作施工方将标定结果报监理审核。张拉设备的标定限不应超过半月。在使用过程中出现反常现象时或在千斤顶检修后应重新标定。

a、 在浇筑前监理人员应检查仓内基底或施工缝的处理情况。在混凝土入仓前对仓内进展彻底的清理。所有的杂物积水污垢都必须去除干净。施工缝的混凝土外表应凿毛去除松动的混凝土及浮皮。并冲水清洗。预埋钢筋上沾污的混凝土、水泥浆块应去除。
b、 在浇筑前施工缝的混凝土的外表应潮湿并要求铺一层1～2cm厚1：2水泥砂浆。
c、 浇筑过程中应要求承包人控制振捣时间和铺层厚度。防止漏振和过振倾卸混凝土时要防止混凝土离析。浇筑铺层厚度参见下表：
混凝土分层浇筑厚度
项次
振 捣 方 法
浇筑层厚度(cm)
1
用插入式振动器
30
2
用附着式振动器
30
3
用外表振动器
无筋或配筋稀疏时
25
配筋较时
15
4
人工振实
无筋或配筋稀疏时
20
配筋较时
15
d、 浇筑过程中监理工程师发现混凝土外表泌水过多时应要求承包人在不扰动已浇混凝土的条件下将水吸干以保证混凝土的质量。
e、 浇筑过程中现场监理人员应随时检查模板、钢筋、预埋件在施工过程中不发生挪动和变形。

a、 混凝土外表应实、平整。
b、 如有蜂窝、麻面其面积应不超过同侧面积的1％。外观要求较高的部位应严格控制详细可以由监理工程师规定。
c、 如有裂缝应分析判断裂缝性质。因张拉、支架沉降导致的应力断裂必须会同设计采取补救措施否那么不能作为合格。由混凝土收缩或温度变化导致外表裂缝其裂缝宽度应不大于设计或规定且宽度超过0.2mm的裂缝应用环氧树脂修补。
d、 桩顶、桩头等重要部位不允许有掉边或蜂窝。
e、 小型构件不应有翘曲现象。
f、 部分的蜂窝、麻面等质量缺陷应要求承包人凿除松弱层刷洗干净并经现场监理工程师检查认可后用高标水泥砂浆或混凝土修补好。

混凝土的抗压试验按试验规程进展。试验应由监理人员旁站由承包人试验室进展。试块强度不合格时可采用钻取试样无破损检测等检查构筑物混凝土的抗压强度。

监理旁站检查张拉全过程,检查张拉预应力〔油压表读书〕检查伸长量用钢尺量测。与理计算值比照差值应小于理伸长量的6超过限值应暂停张拉分析原因。严格按设计的应力程序和钢绞线的次序张拉。
控制断丝和锚头滑丝。断丝的钢绞线应调换滑移的钢绞线要重新张拉并调换锚头。

孔道灌浆用水泥应采用普通硅酸盐水泥严禁使用含氯化物的水泥。按同一消费厂家、同一等级、同一品种、同一批且连续进场的水泥袋装不超过200t出厂检验和散装不超过500t为一批每批抽样不小于一次。施工将水泥合格证、出厂检验和进场复验向监理组报验。

预应力混凝土箱梁质量监理汇总表
工程
质量
允许误差
检验及认可
备注
检验频率
检验
检验程序
认可程序
模

板
长度

+5-10
逐联
钢尺
程度尺
承包人自检
专业监理工程师认可
张拉前承包人提交张拉工艺包括张拉应力程序各束张拉次序理伸长量等。经监理审查认可。
宽度
干接缝
±10
湿接缝
±20
高度

±5
腹板厚度

+10-0
支座板
平面高差

2
钢

筋
排距

±5
逐联
钢尺
间距

±10
弯起位置

±20
箍筋间距

±20
保护层厚度

±5
主筋长度

+5-10
预埋件
中心位置
5
逐联
钢尺
程度高差
3

混凝土浇筑
按设计
要求

承包人自检监理员旁站
张

拉
应力
按设计要求
<控制应力
逐束
油压表
伸长值

<6
钢尺
锚固
锚具检验合格断丝小于规定

合格证书试验抽检

水泥浆
强度符合设计水灰比0.4～18泌水24小时吸收
<4
拌浆时
抽检
试验检查
承包人自检监理员旁站
压浆
孔道冲洗干净压力0.5～0.7Mpa

逐联
油压表
封堵
封堵混凝土标
≮80梁体
逐联

承包人自检
成品试验
外形尺寸同模板

逐联
钢尺
承包人自检
混凝土强度
符合设计要求

逐联
试件
承包人自检
监理员旁站

6、桥梁上部构造质量监理的工作和措施
6.1审查报验监控：
审查施工提出报验的施工组织设计重点审查施工方案的平安可靠性如板梁架设方案等对现浇箱梁重点审查承重支架的强度和刚度验算支架构造得稳定性和合理性地基处理措施和支架构造处理措施等。审查质量保证措施、质保体系的控制才能审查各工序质量的保证措施。对报验的起重设备须检验平安检查合格证对报验的预应力张拉设备的标定程序进展检查。对建筑用料须见证检验和监理平行抽检。
6.2对重要工序施行旁站监理。如承重支架控制质量、构造处理措施到位程度、预压观测混凝土浇筑、预应力张拉、孔道压浆、支座安装、预制梁架设和钢梁架设等工序均需旁站监理。除上述工序外施行巡视监理巡查和抽查。
6.3施工生的违规情况和质量问题除口头制止外并签发?监理工程师单?责整改。整改后经监理检查合格签认?监理工程师回复单?。对因质量问题出现或须处理时与业主协商后发出工程停工直到停工因素消除后核查认可后方可复工。
6.4对属于或须在事后确认的施工内容或工作质量进展查验须经监理方验收签认、签字认可前方允许进展下道工序施工。对各项质量监控内容按监理程序和使用表式施行以利监控效果。
6.5在执行工程计量和工程款支付的审批程序时运用质量否决权不合格工程不予计量不予支付工程款。
6.6需旁站监理的关键工序和关键部位汇总:
a、现浇混凝土的浇筑；
B、预应力张拉；
C、孔道压浆；
D、预制小箱梁、空心板梁、钢梁的安装；
E、支架预压观测；
F、支座安装高程监控；
G、桥面沥青混凝土摊铺。
