某广场挖孔桩安全技术交底.doc

安 全 技 术 交 底

工程名称
时代广场二区
承受交底队组
挖 孔
交底工程
挖 孔
交 底 日

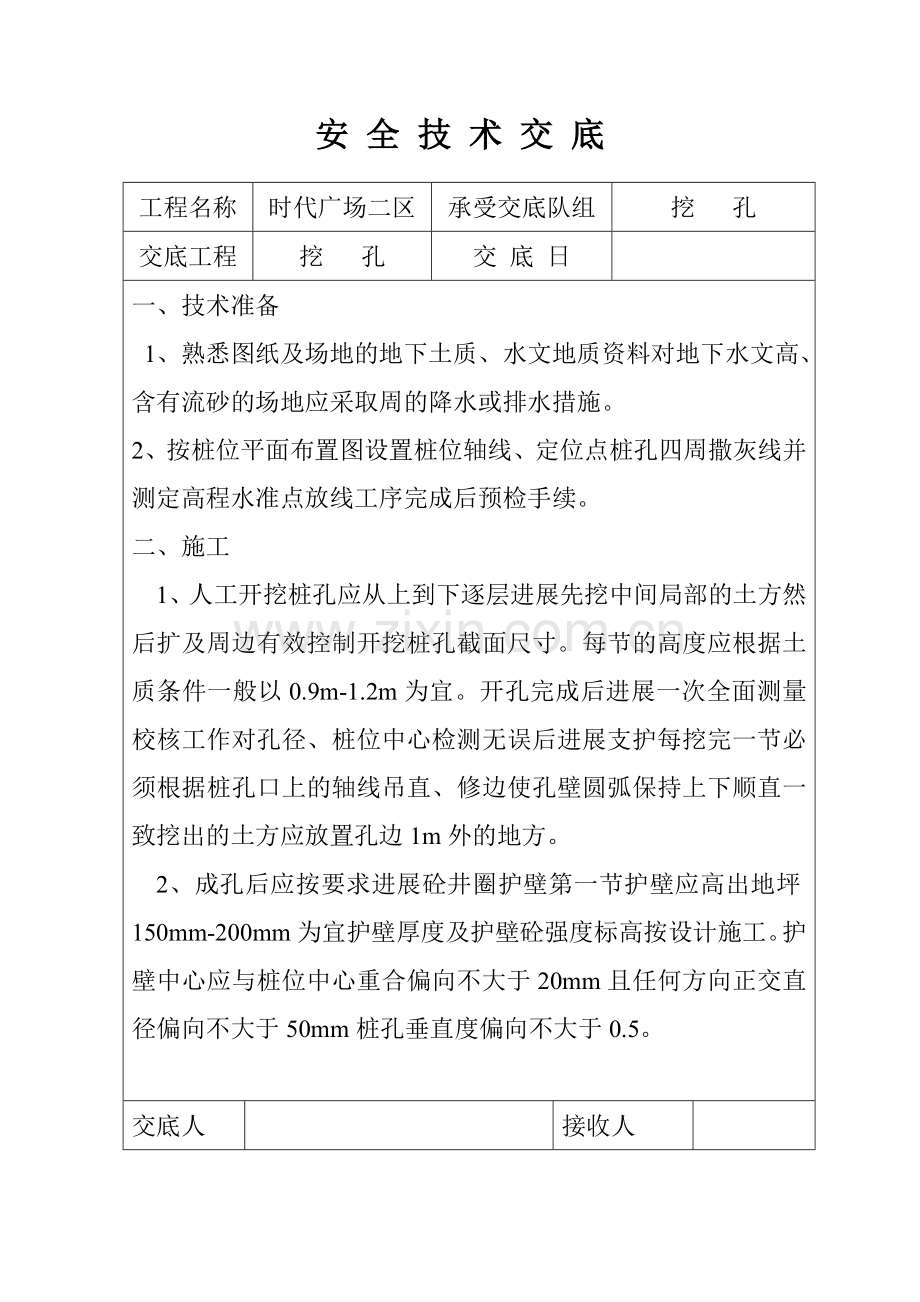

一、技术准备
1、熟悉图纸及场地的地下土质、水文地质资料对地下水文高、含有流砂的场地应采取周的降水或排水措施。
2、按桩位平面布置图设置桩位轴线、定位点桩孔四周撒灰线并测定高程水准点放线工序完成后预检手续。
二、施工
1、人工开挖桩孔应从上到下逐层进展先挖中间局部的土方然后扩及周边有效控制开挖桩孔截面尺寸。每节的高度应根据土质条件一般以0.9m-1.2m为宜。开孔完成后进展一次全面测量校核工作对孔径、桩位中心检测无误后进展支护每挖完一节必须根据桩孔口上的轴线吊直、修边使孔壁圆弧保持上下顺直一致挖出的土方应放置孔边1m外的地方。
2、成孔后应按要求进展砼井圈护壁第一节护壁应高出地坪150mm-200mm为宜护壁厚度及护壁砼强度标高按设计施工。护壁中心应与桩位中心重合偏向不大于20mm且任何方向正交直径偏向不大于50mm桩孔垂直度偏向不大于0.5。

交底人

接收人

安 全 技 术 交 底

工程名称
时代广场二区
承受交底队组
挖 孔
交底工程
挖 孔
交 底 日

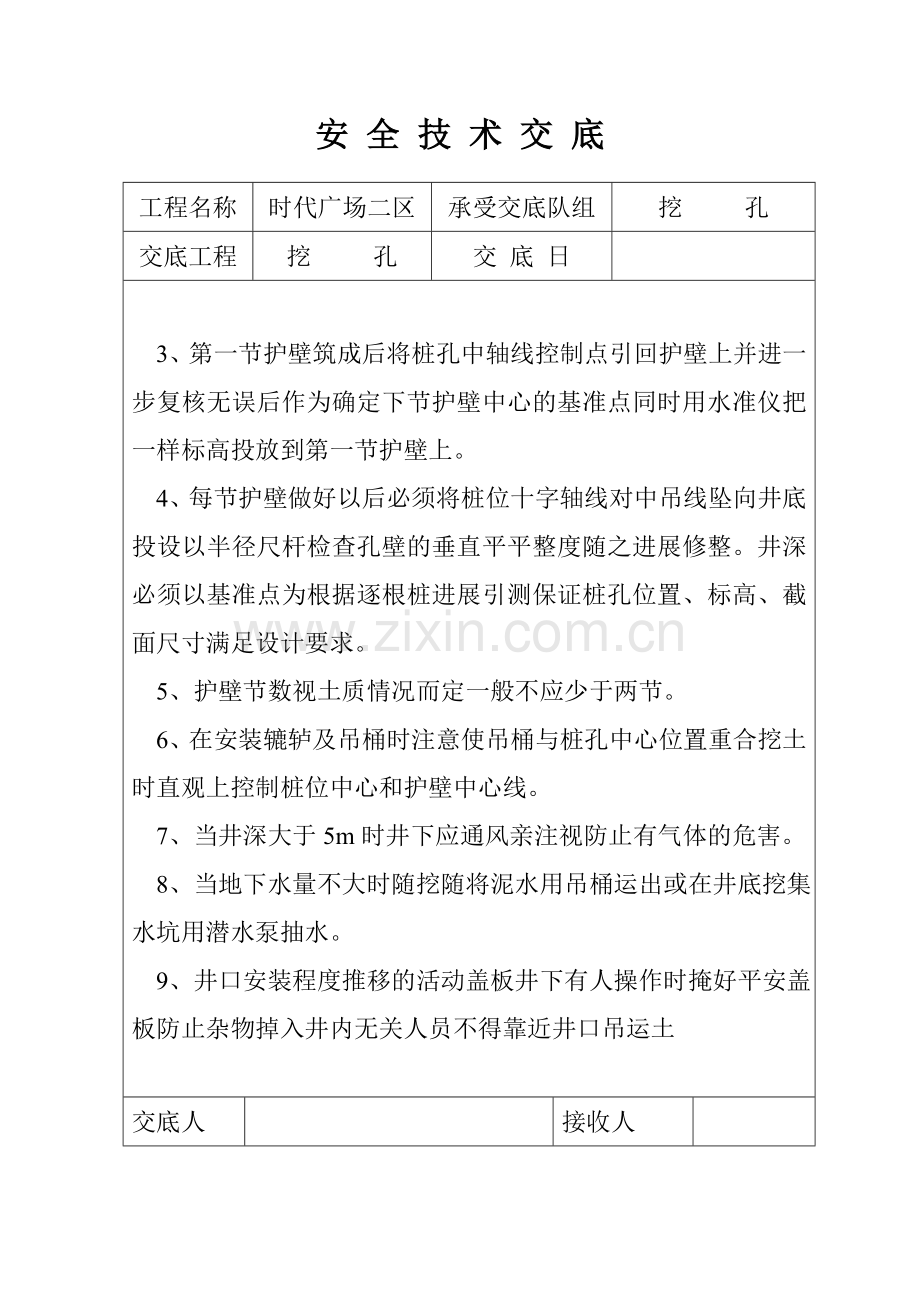

3、第一节护壁筑成后将桩孔中轴线控制点引回护壁上并进一步复核无误后作为确定下节护壁中心的基准点同时用水准仪把一样标高投放到第一节护壁上。
4、每节护壁做好以后必须将桩位十字轴线对中吊线坠向井底投设以半径尺杆检查孔壁的垂直平平整度随之进展修整。井深必须以基准点为根据逐根桩进展引测保证桩孔位置、标高、截面尺寸满足设计要求。
5、护壁节数视土质情况而定一般不应少于两节。
6、在安装辘轳及吊桶时注意使吊桶与桩孔中心位置重合挖土时直观上控制桩位中心和护壁中心线。
7、当井深大于5m时井下应通风亲注视防止有气体的危害。
8、当地下水量不大时随挖随将泥水用吊桶运出或在井底挖集水坑用潜水泵抽水。
9、井口安装程度推移的活动盖板井下有人操作时掩好平安盖板防止杂物掉入井内无关人员不得靠近井口吊运土
交底人

接收人

安 全 技 术 交 底

工程名称
时代广场二区
承受交底队组
挖 孔
交底工程
挖 孔
交 底 日

时再翻开平安盖板确保井下人员平安施工。
10、挖孔至设计标高时孔底不应积水终孔后应清理好护壁上的淤泥和孔底残渣、积水等待验收。

三、平安技术
1、酒后不许进入施工现场
2、孔内人员必须戴平安帽。
3、每日开工前必须检测地下的有有害气体并有足够的平安防护措施桩孔开挖深度超过4m时应有专门向下送风的设备风量不宜少于25L/S。
4、挖出的土石方应及时运离孔口不得堆放在孔口四周1m范围内机动车辆的通行不得对井壁的平安造成影响。
5、施工现场的一切电源、电路的安装和撤除必须由持证电工操作电器必须严格接地、接零和使用漏电保护器。各孔用
电必须分闸严禁一闸多用。孔上电缆必须架空2.0m以上
严禁拖地和埋压土中孔内电缆、电线必须有防磨损、防潮、

交底人

接收人

安 全 技 术 交 底

工程名称
时代广场二区
承受交底队组
挖 孔
交底工程
挖 孔
交 底 日

防断等保护措施照明应采用平安电压的平安灯。
6、施工时井口必须有人与井下人员经常保持联络孔口支架必须结实、稳定。
7、挖孔淤泥层、流砂层丰富的含水层或滞水层时必须进展支护严禁防护壁整体脱落并设置有效的排水紧急救险设备。
人工挖扎〔扩底〕桩质量检验
项
序
检查工程
允许偏向或允许值
检查

数值
主
挖
项
目

1
桩
位
1-3根单排桩根底垂直于中心线方向和群桩根底的边桩
mm
混凝土护壁
50
承台梁开挖前量桩孔中心开挖后量桩中心
桩
位
条形桩基沿中心线方向和群桩根底中间桩
mm
混凝土护壁
150
2
孔深〔桩长〕
mm
+300

嵌岩桩应确保进入设计要求的嵌岩深度
3
桩体质量〔完好性〕检验
按桩基检测技术
按桩基检测技术
4
混凝土强度
设计要求
试件或钻芯取样送检
一
般
项
目
1
桩位放线
群桩
mm
20
用钢尺量
单排桩
mm
10
2
垂直度
混凝土护壁 <0.5
用测绳和线坠测量
3
桩径
mm
+50
用钢尺量

交底人

接收人
