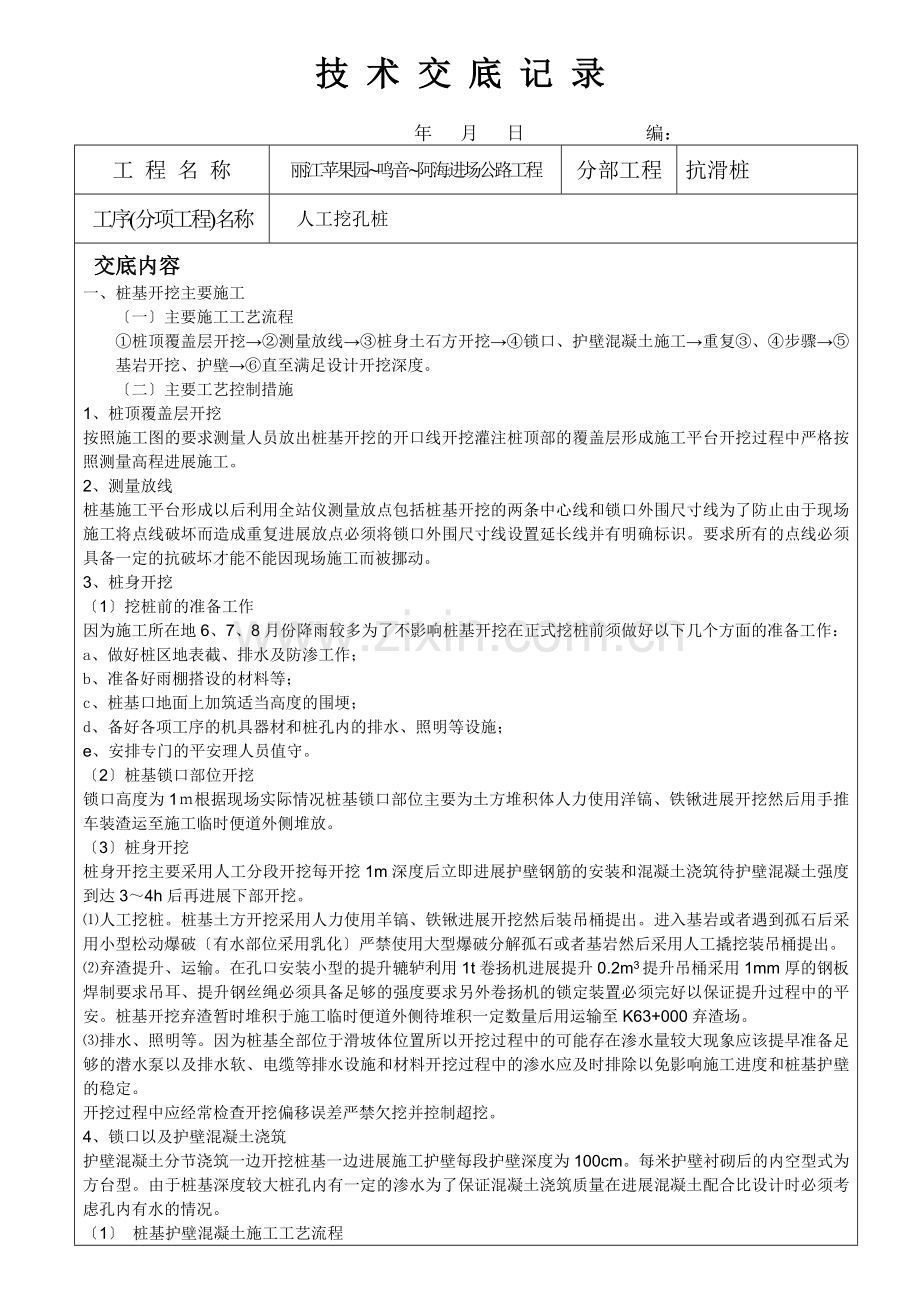

技 术 交 底 记 录

年 月 日 编：
工 程 名 称
丽江苹果园‾鸣音‾阿海进场公路工程
分部工程
抗滑桩
工序(分项工程)名称
人工挖孔桩
交底内容
一、 桩基开挖主要施工
〔一〕主要施工工艺流程
①桩顶覆盖层开挖→②测量放线→③桩身土石方开挖→④锁口、护壁混凝土施工→重复③、④步骤→⑤基岩开挖、护壁→⑥直至满足设计开挖深度。
〔二〕主要工艺控制措施
1、桩顶覆盖层开挖
按照施工图的要求测量人员放出桩基开挖的开口线开挖灌注桩顶部的覆盖层形成施工平台开挖过程中严格按照测量高程进展施工。
2、测量放线
桩基施工平台形成以后利用全站仪测量放点包括桩基开挖的两条中心线和锁口外围尺寸线为了防止由于现场施工将点线破坏而造成重复进展放点必须将锁口外围尺寸线设置延长线并有明确标识。要求所有的点线必须具备一定的抗破坏才能不能因现场施工而被挪动。
3、桩身开挖
〔1〕挖桩前的准备工作
因为施工所在地6、7、8月份降雨较多为了不影响桩基开挖在正式挖桩前须做好以下几个方面的准备工作：
a、做好桩区地表截、排水及防渗工作；
b、准备好雨棚搭设的材料等；
c、桩基口地面上加筑适当高度的围埂；
d、备好各项工序的机具器材和桩孔内的排水、照明等设施；
e、安排专门的平安理人员值守。
〔2〕桩基锁口部位开挖
锁口高度为1ｍ根据现场实际情况桩基锁口部位主要为土方堆积体人力使用洋镐、铁锹进展开挖然后用手推车装渣运至施工临时便道外侧堆放。
〔3〕桩身开挖
桩身开挖主要采用人工分段开挖每开挖1m深度后立即进展护壁钢筋的安装和混凝土浇筑待护壁混凝土强度到达3～4h后再进展下部开挖。
⑴人工挖桩。桩基土方开挖采用人力使用羊镐、铁锹进展开挖然后装吊桶提出。进入基岩或者遇到孤石后采用小型松动爆破〔有水部位采用乳化〕严禁使用大型爆破分解孤石或者基岩然后采用人工撬挖装吊桶提出。
⑵弃渣提升、运输。在孔口安装小型的提升辘轳利用1t卷扬机进展提升0.2m3提升吊桶采用1mm厚的钢板焊制要求吊耳、提升钢丝绳必须具备足够的强度要求另外卷扬机的锁定装置必须完好以保证提升过程中的平安。桩基开挖弃渣暂时堆积于施工临时便道外侧待堆积一定数量后用运输至K63+000弃渣场。
⑶排水、照明等。因为桩基全部位于滑坡体位置所以开挖过程中的可能存在渗水量较大现象应该提早准备足够的潜水泵以及排水软、电缆等排水设施和材料开挖过程中的渗水应及时排除以免影响施工进度和桩基护壁的稳定。
开挖过程中应经常检查开挖偏移误差严禁欠挖并控制超挖。
4、锁口以及护壁混凝土浇筑
护壁混凝土分节浇筑一边开挖桩基一边进展施工护壁每段护壁深度为100cm。每米护壁衬砌后的内空型式为方台型。由于桩基深度较大桩孔内有一定的渗水为了保证混凝土浇筑质量在进展混凝土配合比设计时必须考虑孔内有水的情况。
〔1〕 桩基护壁混凝土施工工艺流程
施工准备→开挖断面检查→钢筋绑扎→支立模板→混凝土浇筑→等强3～4h、拆模→下一个循环
〔2〕护壁混凝土主要施工
⑴施工准备。在桩基开挖工作开场以前首先根据施工图加工四片成型木模板以及定型木支撑便于现场支立。另外做好施工人员的平安教育和施工技术交底以及钢筋加工等工作。
⑵桩基开挖断面检查。人工开挖桩基至1m〔指已经浇筑好的锁口或者混凝土护壁下部1m〕深度后利用桩基顶部测放的点线垂吊线锤进展检查要求满足护壁混凝土厚度要求。首先由班组进展自检合格后由中队复检最后由安质部委托测量队进展终检。
⑶钢筋绑扎。开挖断面测量合格后立即进展钢筋绑扎施工绑扎铅丝采用20#梅花型绑扎。严格按照设计要求的数量和规格进展绑扎安装按照图纸要求直径超过28的使用闪光对焊并同一截面焊接接头面积不能超过50。上下两节护壁间图纸中带弯钩的钢筋搭接绑扎长度不小于12cm。钢筋安装完毕经质检工程师验收合格后进入下一道工序施工。
⑷支立模板。按照设计给定的尺寸要求支立模板并加固。安装过程中要求进展吊点检查模板偏向应小于2cm。模板支立合格后将模板与基坑底部的缝隙封堵严以免护壁混凝土浇筑时造成漏浆影响混凝土的浇筑质量。
⑸混凝土浇筑。为了加快施工进度护壁混凝土采用早强工艺即参加速凝剂速凝剂掺量为胶凝材料的4详细掺量根据试验确定。开场浇注混凝土时必须保证混凝土的连续性如中间有意外发生应及时与工程部现场技术人员联络。入仓前在井口位置固定好溜筒的进料口然后续接溜筒至浇筑仓面位置并固定结实。浇筑时一边将混凝土溜入仓面一边人工抛洒速凝剂然后用插入式软轴振捣器平仓、振捣直至浇筑完毕并将外表的混凝土收平、压光〔指预留的5cm槎口位置〕。
⑹等强与拆模。混凝土浇筑完毕待等强3～4h后即可撤除模板进展下一循环桩基开挖施工
5、开挖验收
桩基开挖过程中即每节护壁安装钢筋以前申请监理工程师对开挖地质情况进展验收；在护壁混凝土浇筑前申请现场监理工程师对护壁钢筋、模板进展验收；桩基开挖伸入基岩5m后申请监理工程师对整根桩进展验收验收合格后桩基开挖即可完毕。
6、桩基钢筋混凝土施工
〔1〕灌注桩混凝土浇筑施工程序
施工准备→桩孔验收→钢筋安装→验收→下入溜筒〔或者导〕→混凝土浇筑→浇筑完毕。
7、考前须知
〔1〕桩基施工必须严格按照工程部试验室的配合比施工。
〔2〕现场地质含水量较大桩间距较小必须跳桩开挖严禁同时开挖。
〔3〕做好灌注桩上、下交通爬梯严禁利用提升辘轳上下作业人员。
〔4〕因抗滑桩目前仍处在蠕动变形的滑坡体上必需要加强观测以免发生危险。
