初中物理滑动变阻器练习题.doc

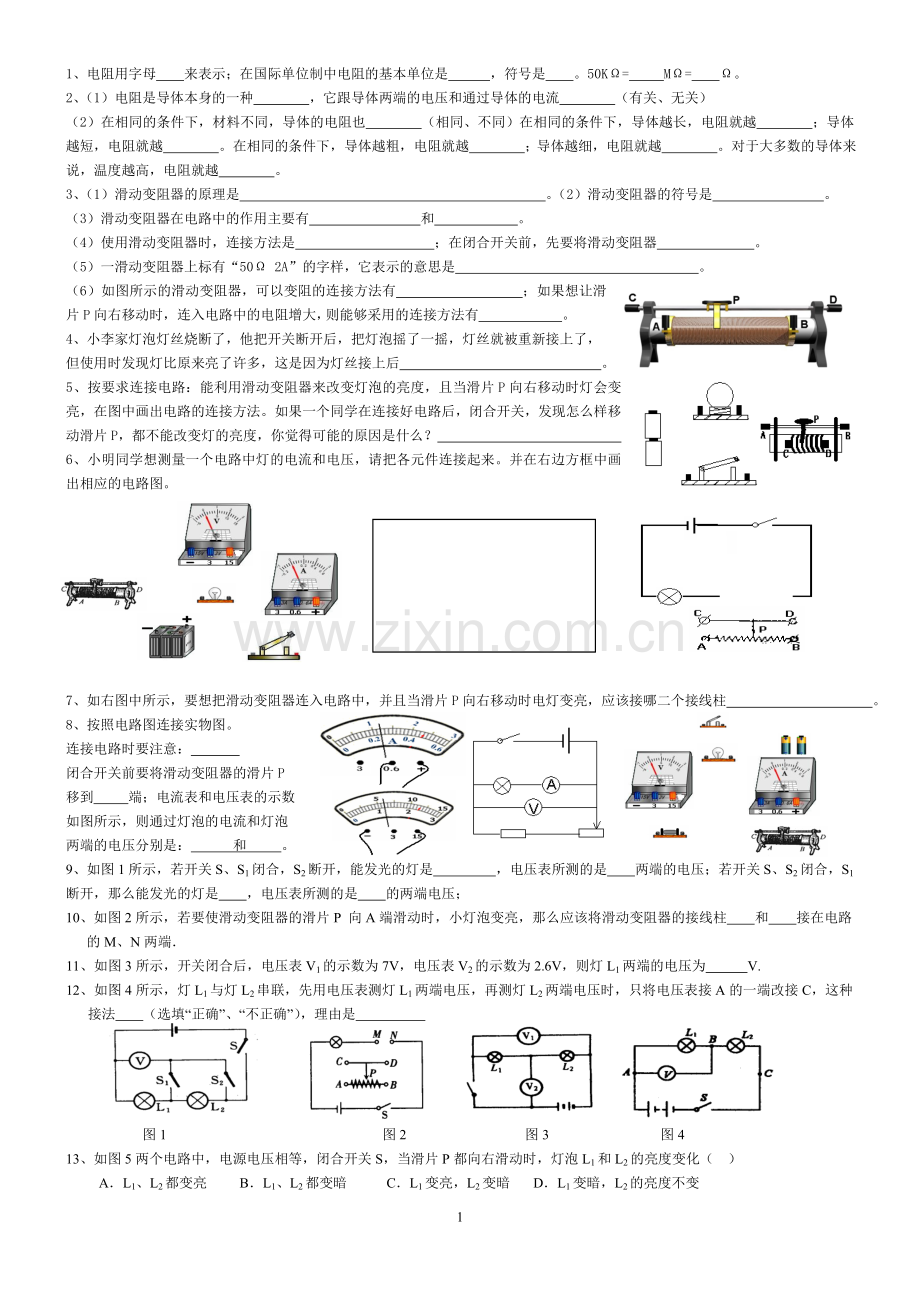

1、电阻用字母　　来表示；在国际单位制中电阻的基本单位是　　　，符号是　　。50KΩ= MΩ= Ω。
2、（1）电阻是导体本身的一种　　　　，它跟导体两端的电压和通过导体的电流　　　　（有关、无关）
（2）在相同的条件下，材料不同，导体的电阻也　　　　（相同、不同）在相同的条件下，导体越长，电阻就越　　　　；导体越短，电阻就越　　　　。在相同的条件下，导体越粗，电阻就越　　　　；导体越细，电阻就越　　　　。对于大多数的导体来说，温度越高，电阻就越　　　　。
3、（1）滑动变阻器的原理是　　　　　　　　　　　　　　　　　　　　　　。（2）滑动变阻器的符号是　　　　　　　　。
（3）滑动变阻器在电路中的作用主要有　　　　　　　　和　　　　　　。
（4）使用滑动变阻器时，连接方法是　　　　　　　　　　；在闭合开关前，先要将滑动变阻器　　　　　　　。
（5）一滑动变阻器上标有“50Ω 2A”的字样，它表示的意思是 。
（6）如图所示的滑动变阻器，可以变阻的连接方法有　　　　　　 　　；如果想让滑片P向右移动时，连入电路中的电阻增大，则能够采用的连接方法有　　　　　　。
4、小李家灯泡灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了，但使用时发现灯比原来亮了许多，这是因为灯丝接上后 。
5、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，在图中画出电路的连接方法。如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，你觉得可能的原因是什么？　　　　　　　　　　　　　　　　　　
6、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。并在右边方框中画出相应的电路图。

7、如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P向右移动时电灯变亮，应该接哪二个接线柱 。
8、按照电路图连接实物图。
连接电路时要注意：
闭合开关前要将滑动变阻器的滑片P移到 端；电流表和电压表的示数如图所示，则通过灯泡的电流和灯泡两端的电压分别是： 和 。
9、如图1所示，若开关S、S1闭合，S2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是　　，电压表所测的是　　的两端电压；
10、如图2所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱 和 接在电路的M、N两端．
11、如图3所示，开关闭合后，电压表V1的示数为7V，电压表V2的示数为2.6V，则灯L1两端的电压为 V.
12、如图4所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法 （选填“正确”、“不正确”），理由是

图1

图1 图2 图3 图4
13、如图5两个电路中，电源电压相等，闭合开关S，当滑片P都向右滑动时，灯泡L1和L2的亮度变化（ ）
A．L1、L2都变亮 B．L1、L2都变暗 C．L1变亮，L2变暗 D．L1变暗，L2的亮度不变

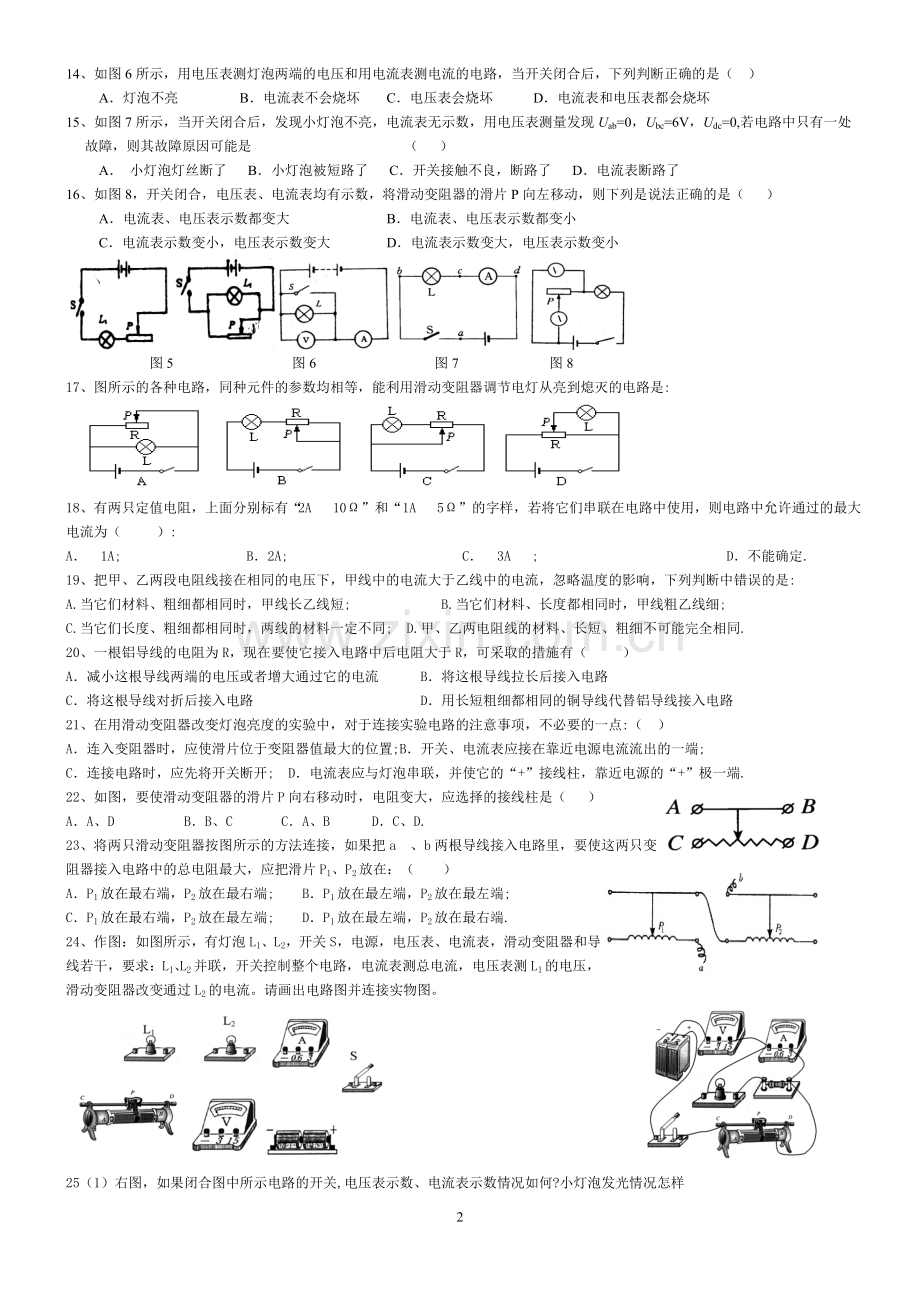

14、如图6所示，用电压表测灯泡两端的电压和用电流表测电流的电路，当开关闭合后，下列判断正确的是（ ）
A．灯泡不亮 B．电流表不会烧坏 C．电压表会烧坏 D．电流表和电压表都会烧坏
15、如图7所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现Uab=0，Ubc=6V，Udc=0,若电路中只有一处故障，则其故障原因可能是 （ ）
A． 小灯泡灯丝断了 B．小灯泡被短路了 C．开关接触不良，断路了 D．电流表断路了
16、如图8，开关闭合，电压表、电流表均有示数，将滑动变阻器的滑片P向左移动，则下列是说法正确的是（ ）
A．电流表、电压表示数都变大 B．电流表、电压表示数都变小
C．电流表示数变小，电压表示数变大 D．电流表示数变大，电压表示数变小

图5 图6 图7 图8
17、图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是:

18、有两只定值电阻，上面分别标有“2A  10Ω”和“1A  5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（ ）: A． 1A;            B．2A;               C． 3A  ;               D．不能确定.
19、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是:
A.当它们材料、粗细都相同时，甲线长乙线短; B.当它们材料、长度都相同时，甲线粗乙线细;
C.当它们长度、粗细都相同时，两线的材料一定不同; D.甲、乙两电阻线的材料、长短、粗细不可能完全相同.
20、一根铝导线的电阻为R，现在要使它接入电路中后电阻大于R，可采取的措施有（ ）
A．减小这根导线两端的电压或者增大通过它的电流 B．将这根导线拉长后接入电路
C．将这根导线对折后接入电路 D．用长短粗细都相同的铜导线代替铝导线接入电路
21、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点:（ ）
A．连入变阻器时，应使滑片位于变阻器值最大的位置;B．开关、电流表应接在靠近电源电流流出的一端;
C．连接电路时，应先将开关断开; D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端.
22、如图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（ ）
A．A、D      B．B、C    C．A、B    D．C、D.
23、将两只滑动变阻器按图所示的方法连接，如果把a 、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在：（ ）
A．P1放在最右端，P2放在最右端;　　B．P1放在最左端，P2放在最左端;
C．P1放在最右端，P2放在最左端;　　D．P1放在最左端，P2放在最右端.
24、作图：如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。请画出电路图并连接实物图。

25（1）右图，如果闭合图中所示电路的开关,电压表示数、电流表示数情况如何?小灯泡发光情况怎样
（2）在电路中只增加了一根导线，就能测量小灯泡两端的电压和通过它的电流.,使电路正常工作。画出该导线。

.
（2）在图中画出小刚连接的那根导线.(用虚线表示)

2、如图所示,是小明探究怎样用滑动变阻器改变灯泡亮度设计的实验电路图,当开关S闭合,要使灯泡变亮,滑动变阻器的滑片P应向哪一端移动？

2题 3题
3、在图中，a、b、c是滑动变阻器的其中三个接线柱，请把滑动变阻器连入电路中的A、B两点间，使开关S闭合后，当滑动P向左滑时，灯泡亮度增大。
4、在一次实验中需要测量小灯泡两端的电压和通过它的电流.聪明而粗心的小刚连接了如图6-30所示的电路.同组的小林发现有错误,主张拆了以后重新连接,可是时间来不及了,小刚眼珠一转,在图示的电路中只增加了一根导线,电路就正常工作了.
（1）如果闭合图中所示电路的开关,电压表示数、电流表示数情况如何?小灯泡发光情况怎样
（2）在图中画出小刚连接的那根导线.(用虚线表示)

5、小强学习了滑动变阻器的使用方法后，想利用如图所示的器材设计一个可以控制电铃声音大小的电路，请你协助他完成下列任务：
（1）连接好实物图；
（2）画好正确连接后的电路图；
（3）如果要使电铃的声音越来越响，针对你所设计的电路，
说明应该如何调节滑动变阻器

6、在温度一定的条件下，做探究“决定电阻大小的因素”的实验，采用了控制变量的方法．下表是某次研究性学习小组的实验数据记录．根据实验数据的分析，回答下列问题：
导体代号
A
B
C
D
E
F
长度/m
1.0
0.5
1.5
1.0
1.5
1.5
横截面积/mm2
1.2
0.8
1.0
0.6
0.8
1.0
材 料
锰铜
钨
镍铬丝
锰铜
钨
锰铜
（1）选择B．E导体进行对比，是为了研究导体电阻大小与 是否有关系；
（2）为了研究导体电阻与横截面积的关系，应选择的两根导体是D和 （填导体的代号）；
（3）比较表格中导体C．F对应的数据，可以得到的结论是 ．
