南京钟山国际高尔夫球场工程施工方案.pdf

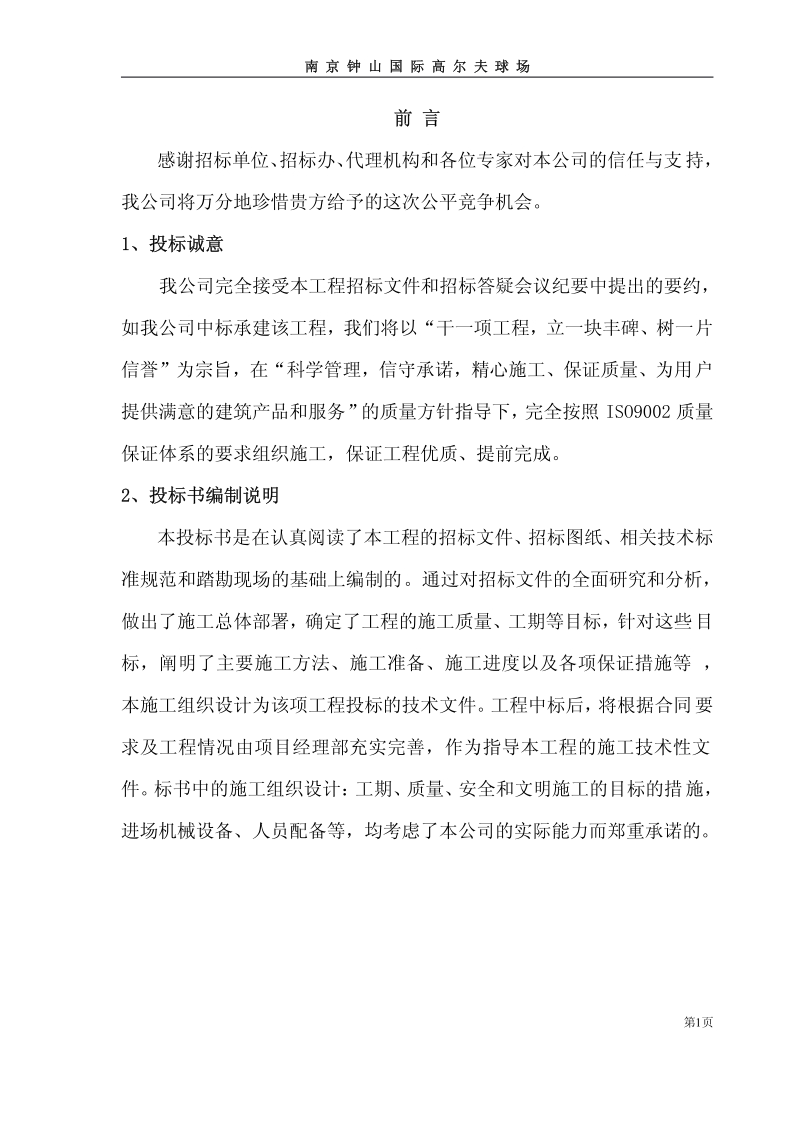

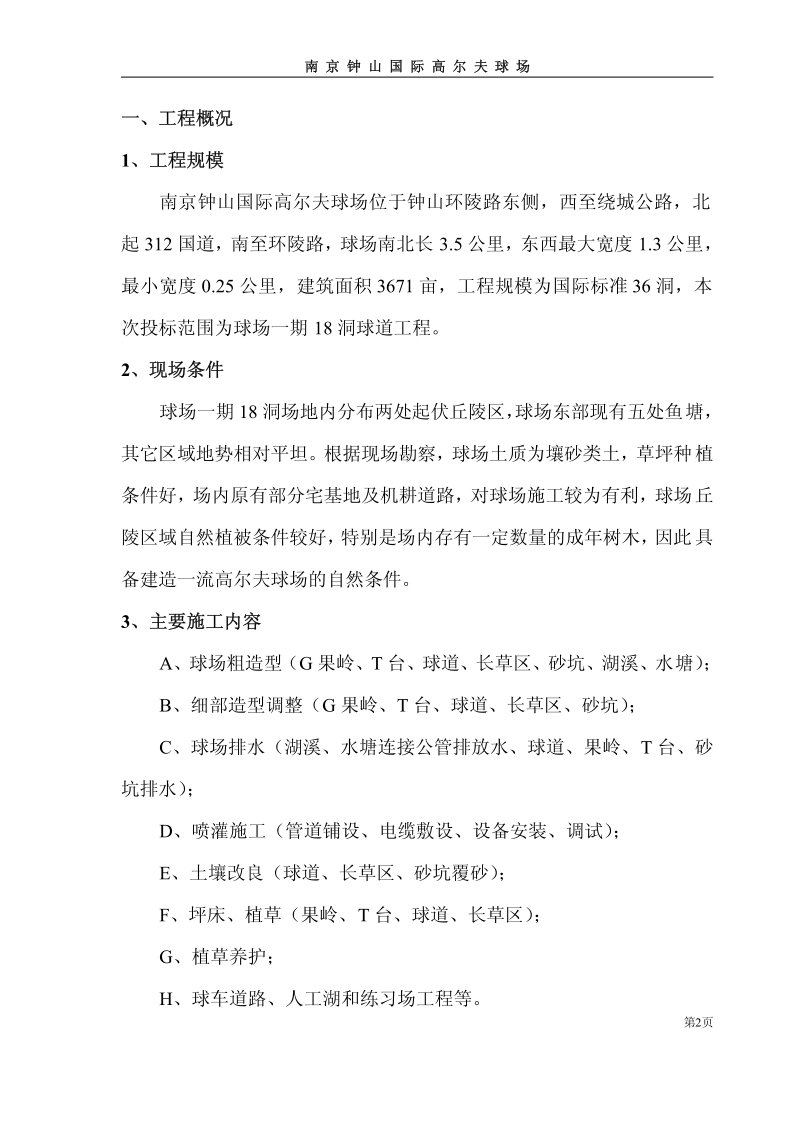

南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第1页 前前 言言 感谢招标单位、 招标办、 代理机构和各位专家对本公司的信任与支持， 我公司将万分地珍惜贵方给予的这次公平竞争机会。 1 1、投标诚意、投标诚意 我公司完全接受本工程招标文件和招标答疑会议纪要中提出的要约， 如我公司中标承建该工程，我们将以“干一项工程，立一块丰碑、树一片 信誉”为宗旨，在“科学管理，信守承诺，精心施工、保证质量、为用户 提供满意的建筑产品和服务” 的质量方针指导下， 完全按照 ISO9002 质量 保证体系的要求组织施工，保证工程优质、提前完成。 2 2、投标书编制说明、投标书编制说明 本投标书是在认真阅读了本工程的招标文件、 招标图纸、相关技术标 准规范和踏勘现场的基础上编制的。通过对招标文件的全面研究和分析， 做出了施工总体部署，确定了工程的施工质量、工期等目标，针对这些目 标，阐明了主要施工方法、施工准备、施工进度以及各项保证措施等 ， 本施工组织设计为该项工程投标的技术文件。 工程中标后， 将根据合同要 求及工程情况由项目经理部充实完善，作为指导本工程的施工技术性文 件。 标书中的施工组织设计： 工期、 质量、 安全和文明施工的目标的措施， 进场机械设备、人员配备等，均考虑了本公司的实际能力而郑重承诺的。 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第2页 一、工程概况一、工程概况 1、工程规模、工程规模 南京钟山国际高尔夫球场位于钟山环陵路东侧，西至绕城公路，北 起 312 国道，南至环陵路，球场南北长 3.5 公里，东西最大宽度 1.3 公里， 最小宽度 0.25 公里，建筑面积 3671 亩，工程规模为国际标准 36 洞，本 次投标范围为球场一期 18 洞球道工程。 2、现场条件、现场条件 球场一期 18 洞场地内分布两处起伏丘陵区， 球场东部现有五处鱼塘， 其它区域地势相对平坦。根据现场勘察，球场土质为壤砂类土，草坪种植 条件好，场内原有部分宅基地及机耕道路，对球场施工较为有利，球场丘 陵区域自然植被条件较好， 特别是场内存有一定数量的成年树木， 因此具 备建造一流高尔夫球场的自然条件。 3、主要施工内容、主要施工内容 A、球场粗造型（G 果岭、T 台、球道、长草区、砂坑、湖溪、水塘） ； B、细部造型调整（G 果岭、T 台、球道、长草区、砂坑） ； C、球场排水（湖溪、水塘连接公管排放水、球道、果岭、T 台、砂 坑排水） ； D、喷灌施工（管道铺设、电缆敷设、设备安装、调试） ； E、土壤改良（球道、长草区、砂坑覆砂） ； F、坪床、植草（果岭、T 台、球道、长草区） ； G、植草养护； H、球车道路、人工湖和练习场工程等。 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第3页 二、施工部署二、施工部署 1、施工总体规划、施工总体规划 根据高尔夫球场的施工特点， 拟对南京钟山高尔夫球场施工时划分两 个工区进行施工， 即前九洞和后九洞两个工区， 两个工区按照各工序的划 分实行流水作业，球场施工分项计划（见高尔夫球场施工分项计划表） ； 球场施工首先施工练习场。按照业主要求和指定在场内做 9200 平方 育草场和 2000 平方米的苗圃区。 2、施工工艺流程图（附后）、施工工艺流程图（附后） 2.1 南京钟山高尔夫球场建造流程图 2.2 灌溉安装流程图 3、土方平衡计划、土方平衡计划 由于在球场内存在土方挖填， 待图纸下发后项目经理部组织进行项目 的土方平衡计划。 三、施工总平面布置三、施工总平面布置 （附南京钟山国际高尔夫球场一期场地地形地貌平面示意图和大临场地平 面布置图） 1 1、施工临时道路、排水、施工临时道路、排水 施工临时道路主的布置应考虑和永久性道路和场内现有道路相结合， 将临时道路尽量修建在永久性道路的位置之上， 并设置回车道， 以保证场 内运输畅通。 不能与永久性道路和场内现有道路相结合的， 根据设计图纸 球道的位置进行设置临时道路， 此方案中未进行设置， 待设计图纸下发进 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第4页 行全面的规划； 场地排水沿道路两侧设排水明沟，排水沟沟底坡度不小于 3，排水 沟尺寸为 800*800mm，每隔 500M 设一集水井，在横跨道路采用砼管过路， 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第5页 高高尔尔夫夫球球场场建建造造流流程程图图 施工准备 客土来源 球道界桩 交接、 复核 清场 便道修整 堆土造型 湖坡面修整 开挖湖溪 粗造型修整球道复核 细造型调整 发球台、果岭、坪床 建造 发球台、果岭、球道 及障碍区覆沙 维修管理和道路施 工 沙坑覆沙 果岭、发球台及球 道、障碍区植草 草皮移植、修剪 球场养护、 交工 喷灌施工 排水施工 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第7页 高高 尔尔 夫夫 球球 场场 灌灌 溉溉 安安 装装 流流 程程 图图 灌溉系统施工规划 筹备物料 打桩 主管线安装 支管道安装 安装门阀、控制阀、阀箱、旋转接、 提升管、排水阀、排水箱、排水旱井 控制管线运行（电气或液压） 管线沟埋土 管线冲洗 安装喷头和联结阀 测试 平衡和调整 制备实际安装平面图 最后检验和验收 泵站 水源 主控单元安装 卫星控制站安装 测试 控制器编程 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第8页 同时保证过水面积， 在出口处设一个沉淀池， 将工地泥水沉淀后排入指定 地点。 2 2、临时生产、生活设施、临时生产、生活设施 本工程的临时生产、 生活设施设置在靠近在环城路边， 力求使交通比 较便利（详见大临场地平面布置图） ，总面积为 3260m2。 3 3、施工用水、施工用水 用水采用75 钢管从业主给定的梯口接入，且设水表计量，生产用 水分管采用48 接至各用水点，生活用水采用25 接至用水点。 4 4、用电用电 生活用电采用 90mm2电缆，从业主给定的梯口接入，设一个总开关 箱且设总电表计量，用分开关箱引至各生活用电处。 现场施工用电可采用 四、工程总目标四、工程总目标 1 1、工期目标、工期目标 根据业主要求，本工程开工日期为 2003 年 10 月 8 日，竣工日期为 2005 年 2 月 1 日，工期为 478 日历天，我公司组织现场勘察、认真安排 计算，采用施工计划横道图的形式安排。在安排工期时，我们充分地考虑 到冬雨期及其他的因素。 2 2、质量目标、质量目标 本工程质量要求：按设计师提出的技术说明、图纸和国家相关工程 质量标准施工，达到验收标准。 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第9页 我公司根据多方面的施工经验和本公司的技术力量承诺： 本工程质量 将满足业主提出的质量要求。 3 3、安全目标、安全目标 创“无伤亡事故安全工地” 。 4 4、文明施工目标、文明施工目标 达到文明施工标准化工地。 五、施工准备五、施工准备 1、技术准备、技术准备 开工前施工管理人员尽快熟悉设计施工图及有关的技术资料和文件， 及时编制施工组织设计， 积极参加业主组织的设计交底， 并据此向参加本 工程施工的管理人员进行全面、 详细的技术交底， 科学合理地制订施工技 术措施，并界定关键工序和特殊工序，经工程公司批准后，报业主和监理 工程师审批，并在施工中认真组织实施。 开工前及时向工程、技术、质量、安全管理人员配发必备和相关的标 准图集、施工规范和质量评定标准，确保工程全过程在受控状态下进行。 工程测量规范GB50026-93 城市测量规范CJJ 8-99 水泥混凝土路面施工及验收规范GBJ97-87 喷灌工程技术规范GBJ85-85 给水排水构筑物施工及验收规范BGJ141-90 给排水管道工程施工及验收规范CB50268-97 土工合成材料应用技术规范GB50290-98 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第10页 建筑工程质量检验评定标准BGJ301-88 土方与爆破工程施工与验收规范GBJ201-83 砖石工程施工及验收规范GBJ203-82 城市绿化工程施工及验收规范CJJ/T83-99 公园设计规范CJJ48-92 城市道路设计规范CJJ37-90 公路水泥混凝土路面设计规范JTJ 012-94 市政道路检验评定标准CJJ 190 公路砖石及混凝土桥涵设计规范JTJ 02285 市政桥梁检验评定标准CJJ 290 室外排水设计规范GBJ14-87 土工试验方法标准GBJ123-88 建筑施工安全检查标准JGJ 59-99 建筑机械使用安全技术规程JGJ 33-86 施工现场临时用电安全技术规范JGJ 46-88 2、施工物资准备、施工物资准备 及时报出施工材料预算，按月报出材料、设备需要量计划，自行采购 的材料，注意市场行情，及时采购。在采购主要材料（影响工程实体的材 料） 时， 必须按 ISO9002 质量体系标准进行分供方评定， 选择合格分供方。 按施工进度计划供货，同时要保证材料的质量，确保不影响施工。 3、施工机械配备、施工机械配备 目前，本公司自有一批的施工机械（如挖土机、推土机、压路机及 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第11页 混凝土搅拌机等） ，正处于机械性能良好状态，中标后，根据所承担的任 务量将调配先进的设备进场施工， 最大限度地提高机械使用率， 确保工程 高速优质完成。详见施工机具配备表。 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第12页 拟投入本工程的机械设备表拟投入本工程的机械设备表 说明:1.投入本工程施工的其它机械设备可根据工程需求按需配置 2.其它日常小型机具按需配置 3.各种机械设备根据工程进展情况在征的业主许可后依次退场. 序 号 机械或设备 名称 型号 规格 数量 (台) 国别 产地 制造 年份 额定功率 kW 生产 能力 备注 1挖掘机EX4002日本19951321.6m3 2003.10.8 前进场2挖掘机EX22053日本19991181.0m3 3挖掘机SH200CT2日本1999980.8m3 4挖掘机2日本0.2m32004.3.1 前进场 5推土机SH120A8中国198788.22003.10.8 前进场 6造型机D4H1美国1998 2003.12.31 前进场 7造型机D3C1美国1998 8钎齿耙MTH303A3国产1996/2003.12.31 前进场 9圆盘耙MTH24002国产1996/2003.12.31 前进场 10自卸汽车T8158中国199020815t 2003.10.8 前进场 11自卸汽车NJ3506中国199299.06 t 12装载机ZL50E2中国19981692.5m32003.11.1 前进场 13振动压路机YZK101中国1998821982003.11.1 后进场 14洒水车SCZ5140GB1中国199299.04.0 t2003.10.8 前进场 15油罐车HA144JY中国19881008.0 t2003.10.8 前进场 16汽车吊TL2521日本1992306.02004.4.1 前进场 17混凝土搅拌机JS5002中国199718.50.52004.4.1 前进场 18冲击钻4中国2003.11.1 前进场 19旋转破碎机HOR70502中国19962003.11.1 前进场 20筛石分离机1中国2004.4.1 前进场 21辊筒1中国2004.4.1 前进场 22KUBATO拖拉机M6030HD1日本199529.42004.4.1 前进场 23喷播机1中国 2004.9.1 前进场 24剪草机2美国 25剪草机人工便捷式1中国 26K 型镇压器KP025001美国1996 27全站仪SET5F1瑞士19992” 2003.10.8 前进场28经纬仪010B2德国1996 29水准仪WILDNA22瑞士1999 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第13页 4、劳动力配备、劳动力配备 4.1 项目经理工程部根据项目建安工程量、 工期及其它因素制定项目施工 各阶段的劳动力计划并以此组织专业施工队的施工人员及时进场。 4.2 各专业作业队按计划要求及时进场， 满足工程进展所需的数量， 特别 是保证具备完成本项目所必备的技术力量。 4.3 从事技术工种作业人员必须经过相应专业培训， 并具有上岗证件，确 保持证上岗。 4.4 劳动力计划 在规定的时间内组织人员进场，根据施工进度计划进入相应工种人员 满足工程需要（详见劳动力计划表） 。 劳动力计划配备表劳动力计划配备表 工种、级别 按工程施工阶段投入劳动力情况 开工 前进 场 开工 前进 场 开工 前进 场 粗造型 结束前 进场 细造型 结束前 进场 细造 型结束 前进场 T.G 排 水结束 前进场 喷灌排 水结束 前进场 覆砂结 束前进 场 细造型 结束前 进场 各类管理人员8 测量人员7 重型机械操作人员29 细造型师3 排水施工人员30 喷灌施工人员20 发球台.果岭坪 床建造人员 30 覆砂施工人员30 草皮喷播施工人 员 15 球车道施工人员30 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第14页 六、施工进度计划六、施工进度计划 根据施工布署中的工区划分进行施工进度计划的编制， 目前阶段编制 的施工进度计划为南京钟山国际高尔夫球场施工总的进度计划 （见后附南 京钟山国际高尔夫球场施工进度横道图） 施工阶段按照施工总进度计划编制各工区的详细施工计划， 同时可以 按照总进度计划或业主要求编制分项进度计划和具体的月施工进度计划， 以保证工期的顺利完成。 七、主要施工方法七、主要施工方法 1、施工测量、施工测量 1.1 对业主提供场内不同点的控制点、基准标高进行复核，根据现场实际 情况增补控制点和水准控制点，以利于施工过程中的测量工作； 1.2 进一步核对球道线各点的坐标及并进行现场的定位放线得出的测量成 果进行计算并报业主。随时或定期对施工测量控制点、水准点进行复核， 随时矫正精度。 1.3 负责对中线和边界线立桩以及基准线的维护， 并每隔 33.5 米为球道中 线立桩，并完成所有额外高尔夫球场的立桩。 1.4 发球台、 落球区和果岭应用 3 米长周长为 5cm 的套有一节钢筋稳固套 的 PVC 立桩。不同点的颜色代号应为：发球台红色、落球区蓝色、 果岭绿色。每个 PVC 立桩也都要标明合适的位置，并在立柱旁插一代 表各颜色的旗帜，以做明显的标识。比如说 1 号球洞发球台、6 号球洞 落球区、9 号球洞果岭。 1.5 在施工过程中对场内测量设施进行保护，台发现碰撞或破坏应及时恢 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第15页 复，并报业主。 1.6 造型完后应将球道各点的测量资料或成果提交并验收； 2、清场及表层土管理、清场及表层土管理 清场工作包括对无用的树木、矮小树木、灌木、突出地表的树根、树 桩、 小高地树木和民居、 垃圾以及设计师指定的区域的迁移和恰当的清除， 在挖掘及树根迁移过程中， 始终要注意对表层土的保护。 清场所用的设备 有推土机、耙木头机、耙草根机、链锯和卡车等 2.1 清场工作应分期分步骤进行。 第一期：第一期：对每个球洞的发球台到果岭的中线清理和挖掘，中线两边 各清理和挖掘 3 米宽。 第二期：第二期：根据图纸的说明或设计师的指示进行，将沿中线进行的清 理范围扩大到中线两边各 15 米的距离。在完成清场工作的第 2 期后，报 造型师检查并标出清场工作的第 3 期的范围， 保留样本树木并遵照地形和 高尔夫球场设计图纸的要求。 第三期：第三期：清场工作延伸到球道边线以外和长草区内的清理，同时满 足造型师要求的其它选择性清理， 清理工作延伸至第 3 期中清理界限 915 米。 最终清理宽度一般按照图纸所示的标高限度。 造型师为了球道布局摆 放可以调整这条最终界线， 以创造出最合适的树木布局。 有特别品质或外 形的树木不能清理，除非设计师要求迁移。 2.2 所有树根都应移出球道区。在长草区不应留有任何树桩，但有些长草 区设计师断定树桩迁移对需要保留的树根有损伤， 这种情况下， 树桩要埋 在场内表层下 80cm 深度。 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第16页 2.3 当具有特别美感、外形、稳固性和/或其它加之的植物或特征物在清理 线之内时， 造型师应检查这些植物或特征物， 并确定它们是否需要被保护 和保留并报业主设计师。 在施工的任何时间内， 业主设计师都可以指定需 要迁移或保留的植物或特征物。 2.4 负责迁移植物和特征物必须受到设计师认可后才能结束。在球车道路 线延伸进未清理区时，车道路线的清理视为清理工作的一部分。 2.5 选择性清理仅限于对无特别外形或价值植物的迁移和拆除，除非设计 师要求。 当具有特别美感或外形的树木在指定清理区内时， 设计师应检查 树木以确定它们是否应被保留和保护。 在施工期的任何时候， 设计师可以 指定需要迁移或保留的树木。 2.6 在这些区域内的所有已经倒的树木应被移走。高尔夫球场照明设备可 以进行对长草区的维护。 2.7 所有保留的植物从根部到顶部都要受到保护免受伤害。如需要可对保 护的植物采用施工围栏或防雪栅栏，方法：围在直径为 3cm 的树干周围， 并离树干 30cm 远。应在地水准平面以上 1 米处测量树的直径。 （比如说： 对直径为 50cm 树的保护应离树干有 6 米远。 ）该区域内不得有标高、挖 渠、修剪、或材料设备的堆放。 2.8 不得将没有指定迁移的树木迁移出场外。清理和挖掘造成的对所有树 木、树枝、树桩和废物的处理不得妨碍球洞的设计或施工和污染环境。 2.9 清场工作完成后，报业主工程师并将共同对每一个认为作业已经完成 的球洞进行检视， 并以书面形式就清理作业的完成进行签证验收方可进行 下步工序施工。 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第17页 2.10 在球洞的任何标高前，表层土应剥去并堆放在合适的非高尔夫区域。 在剥去表层土前堆放地点应获得业主和设计师的认可。 应在剥去表层土前 移走场内植物（如草、饲料作物、根、树枝等） ，需要挖掘和填充的区域 内符合球场要求的表层土应剥离出该区域。 不可以掩埋任何表层土， 堆土 区应用推土机将周围推去防护， 防止过多的湿气渗入堆积的表土中。 表土 外层不应有超过 19 毫米的废物、石块、树枝等。 3、土方及粗造型、土方及粗造型 土方及粗造型包括球场内的挖土方、 填土方、 土方造型及造型调整等 工作。 所有挖填及造型应尽量按照设计师的等高线图进行。 同时满足设计 师为了场地条件或提高球场质量而对设计标高或发球台、 果岭位置进行调 整。 3.1 土方开挖 挖土方主要包括人工湖和场内山丘等， 人工湖的开挖采用挖掘机和人 工配合开挖， 自卸汽车运输的方法； 场内山体开挖根据山体的土层风化程 度采用石方爆破和挖机以及推土机、装载机相互配合进行施工。 人工湖开挖根据设计最大深度进行分级开挖，挖深810m 采用三级 挖掘机接力开挖；挖深 58m 采用二级接力开挖；挖深 35m 采用一级挖 土，挖深 3m 以内采用小型铲运机或人工小距离开挖； 湖泊轮廓应认真按照设计师的等高线图和或指导完成。 在设计水平面 以上的植草斜坡坡度不超过 3：1，除了设计师有其它要求。项目工程师 应设计正常水平线以下的斜坡。 3.2 土方回填 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第18页 土方回填包括球道回填和场内渔塘、 沟渠等回填。 球道回填采用自卸 汽车运输， 底层采用推土机及挖土机回填自重压实， 回填时采用分层回填， 必要时采用压路机进行分层碾压； 场内渔塘、 沟渠回填先挖除淤泥进行换 填基底处理，然后进行分层碾压； 用于果岭、 发球台和沙坑的填充材料应没有腐殖土、 特重或特湿土及 其它包含过多有机物质的材料。并压实到 90%，以便以后不会出现下陷。 3.3 粗造型 高尔夫球场造型是特殊造景的土方工程、剖切填高、下挖的线条、尤 其可表现出起伏的自然性， 这就需要曾多次参加高尔夫球场建造并有一定 经验的施工人员进行管理。 粗造型首先采用推土机按照图纸上的等高线进行堆土造型， 粗造型应 保证一定的压实度， 回填应分层进行， 粗造型的形状应尽量与设计图的形 状相一致，并且根据造型师的要求进行推、堆、修。所有球场造型包括所 有发球台、球道、长草区和果岭，都必须由设计师认可。 在球场特征物（果岭区、沙坑或发球台）下面或周围有岩石的区域， 应开挖至少 60cm 并用当地土回填到地基标高，以便可以尽早造型。项目 工程师应在回填当地土前检查岩石情况以决定是否深层破裂。 为了有恰当的表面排水， 所有球道和长草区应该有足够的坡度 （不少 于 3%） ，保证平滑流畅以确保良好的排水。粗造型施工时应注意掌握各 种造型曲向、避免直线。通常从发球台可以看到所有落球区和相关障碍， 从落球区可以看到所有果岭和相关障碍。 挖填到位的标准为测量主要地物点（果岭、发球台、沙坑、集水井、 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第19页 山包）平面位移不得超过 1M，标高差30CM，10CM。对普通碎部点 要求可适当放宽。 但在施工时要考虑到部分区域未能充分压实球道日后下 沉的影响，应适当填高以免影响工程质量。 填充区应被充分压实以保证以后不会出现下陷或淤积。 造坡时不应造 出任何积水坑。尽可能使用天然排水洼地。 3.4 造型调整 粗造型施工也是完善造型设计的过程。 因此， 设计师或造形工程师会 根据经验对球场粗造形进行局部调整， 以充分体现设计与实地自然地形的 有机结合，进而增强造形的合理性和景观效果。 如果为了球场造型需要其它填充， 填补材料可以根据设计师指示从不 影响球场设计的且得到业主认可的区域获得。 用于果岭、 发球台和球道沙 坑施工的填充材料必须合适， 以便使球场特征物的造型更容易些。 填充时 不能使用含有过多有机物质、大石块或松土的材料。 设计师可以指导承包商将球场内除了等高线图中展示的特征物以外 的小丘和其它特征物的施工填充材料进行摆放。发球台、果岭、沙坑和小 丘的所有坡度都不应超过 5：1，除了图纸上指示的或设计师要求的其它 坡度。球道、长草区和非打区的挖掘和填充坡度不超过3：1，除了设计 师要求的其它坡度。人造造型应与天然地形相融合。 4、球场排洪及排水、球场排洪及排水 高尔夫球场排水由地表排水和地下排水两部分组成。 根据总体排水图所确定的排水管尺寸、 结构形式进行施工。 根据球场 等高线图图解管道路线和管道尺寸。设计师保留在安装出水口前核查此 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第20页 图、 集水井位置和标高的权力。 最后的排泄管和集水井由设计师在现场进 行核查和认可。所有的出水管应该沿倾斜边缘安装或接合有一定坡度。 4.1 排洪及地表排水 球场内的防洪及地表排水主要指将地表多余的水迅速排出场外， 以防 止其侵蚀、破坏场地，通过场内的排水管道、排水渠及排水洪沟将水排出 去， 根据设计图纸的排水系统进行施工， 或根据场内情况进行排水系统总 规划。排水系统包括场内地表水排入湖溪、湖溪之间的排水连接、场内水 与外围水排水系统的连接。 排水道：铺草皮的排水道，或是有抛物线式横截面的湿地，其用在下 瀑雨时， 短期内将洪水泾流分散到较大的表层域。 一般设在初级或次级障 碍区。 排水渠：排水渠为扁平底，边坡有斜面，用于调节较大的水量或持续 的水流，渠最浅的深度为 1.2m。 排洪沟：排水沟为球场地表排水的主干道，要维持长久，则需要尽量减少 水对堤岸的侵蚀冲刷， 同时考虑邻近区水能渗透进沟内， 主要形式有砼或 石砌堤岸、枕木堤岸、钢柱预制砼块堤岸、钢网石篮堤岸。 防洪排水管应该是 A.D.S.管或批准的等同物。 通常球场等高线图展示 了整个球场滤污器的位置。在这些地方，应该有 30 到 45cm 的 A.D.S.管 或批准的等同带孔竖直管， 延伸出标高 1 米以上。 清洁石子应该堆在管底 周围，这样在整个施工过程中都起到作用。在最终标高建立之后，透水管 应切到与标高齐平。 然后将周围 30.5cm 范围 30.5cm 深的土壤移走， 再填 上干净清洁石子。 然后根据供应商的说明在透水管里装一个铁制的或批准 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第21页 的塑料阀门。 集水井和检修孔必须尽可能地远离落球区和果岭。 它们应尽 可能在长草区，位置要获得设计师的认可。 排水管通往湖泊的出口不能让打高尔夫球的人看到。 管的顶端应在水 平标高以下 60cm。集水井周围洼地应保持至少 3%的坡度，除非设计师 有其它要求。必须尽可能压平排水管上的填层以防止以后的下陷。 高尔夫球场动土面积大，工期长，施工期间地表面大部分裸露，径流 增大，极易产生水土流失造成返工。在组织土方施工时，必须合理，细致 的对施工现场的排水系统做出一个总体规划， 做好施工排水工作， 保证场 内排水畅通。主要方法有修建排水沟、截水沟和修筑档水土堤等，要做到 尽量与球场内原有自然排水相结合。 4.2 地下排水 地下排水包括果岭排水、发球台排水、球道排水、障碍区排水、沙坑 排水。 （详见各部分的排水） 5、果岭建造、果岭建造 关于果岭设计的设计师指导应尽量按照果岭详细图进行。 施工方法尽 可能的遵守现行的 （1993 年修正） 美国高尔夫协会 （U.S.G.A.） 指导方针。 5.1 材料的试验 向业主提供部件材料包括沙和有机修植物给推荐的实验所。 所有检测 分析和报告应提交给业主和设计师认可并提交所有测试材料。 应在果岭基坑外将批准的沙和有机物进行混合。 所有材料应在果岭基 坑建设前被送到地块以保证好的测试结果。 在初步混合后， 果岭基坑填料 前， 将混合物样本交给测试实验室以获得确认书， 证明根部混合物符合原 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第22页 混合物规格。 应取得周期性和其它的样本以确保在整个混合和铺洒填充过 程中的质量控制。 测试砂砾、果岭营养沙和有机物质的工序。 将可能适合的用于根部混合物和泥炭的沙作为有机改良材料， 砂砾作 为排水覆盖物。 每个成分的样本必须送到一家推荐的 U.S.G.A.可胜任的实 验室，以便作出对基于现行 U.S.G.A.果岭球洞区建设的分析和建议。 一旦材料被实验室判断为适合， 然后实验室继续混合物配方， 在完成 混合物配方后， 在混合开始前同一家实验室要进行刻度测试。 实验室确定 好标度符合混合物配方参数，可以进行生产。 在第一批物料进场后， 应由同一家实验所对混合物进行全套分析根据 混合配方检验产品混合物。 混合物不可以送到地块直到得到检验后。 砂砾 也应该在检测第一批物料的成分是否与配方一致后进行重新测试。 拖运混合物的车辆必须清洗以避免污染。 只要生产的第一批混合物被 实验所判断为在混合配方参数以内， 以后用于质量控制的取样和检测每批 量一次。 质量控制测试包括微粒尺寸描述和最好的有机含量。 实验报告和 检测都确定是否符合混合配方。 在项目材料消耗到一半时，应对砂砾进行测试以检验是否与配方一 致。 如果实验所认为少量测试结果需要进行其它测试， 业主或设计师可以 要求进行其它测试。 5.2 果岭建设工序（附 1993 年修订版美国高尔夫协会推荐果岭施工方法） 1）造型 2）果岭基坑挖掘 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第23页 3）排水 4）胶片 5）砂砾层 6）果岭营养沙（沙和泥炭混合物） 7）熏蒸（如必要） 8）施肥 9）改良土铺洒 10）压实/最后造型 11）植草 12）植被区维护 5.2.1 造型：应根据设计图纸中的设计等高线采用造型机用场内土对果岭 基坑和果岭周边进行造型，保证造型曲向，线型平顺，并与自然地面形状 相协调，除了设计师的其它要求。力求与设计师的设计意图一致。 5.2.2 果岭基坑：造型师复测造型，采用压路机完全压实以避免以后出现 下陷后的高程， 地基的等高线应尽可能符合设计标高， 所有填充区都应压 实到 90%。在果岭基础上打桩标记，桩高60cm，桩上应标记果岭分层制 作标高线，即从桩基起碎石铺设标高 10cm，果岭混合层标高线 30cm。 5.2.3 排水 1）采用小型挖土机按人字型或半人字型挖沟，最少 20cm 宽和 30cm 深， 并深入到完全压实地基以便排水线统一倾斜。 沟渠内挖掘出来的土应 从果岭基坑中去除， 沟渠底部应保持平坦和干净。 施工设备一定不能在排 水线上操作， 除非采取谨慎措施避免压坏管道 （比如使用胶合板搭在渠沟 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第24页 上） 。渠沟模式应保证最少 10cm 直径的主线沿着最大落差线铺设。直径 最少为 10cm 的支线应与主线成 45 度或 60 度角。 支线应按此角度向上延 伸并横穿地基的斜坡， 可以让水自然从管道流入主排水沟。 支线间距离不 大于 5 米，并延伸到果岭边。在斜坡的最低端，邻近果岭已有主线，一条 半圆的排水沟应沿果岭边线铺设， 延伸至主线各边第一排支线的末端，以 防止在低处积水。所有倾斜度始终保持不少于 0.5%。 2）砂砾层应铺设在沟渠里，最少 5cm 深。沟渠里的砂砾层深度可以 调整以保证相对于排水线成正的倾斜度。 在排水管铺设进沟渠后， 应用仪 器检验倾斜度， 以保证整个系统排水。 在回填过程中管道应该位于沟渠中 间。 这有助于避免管道与沟渠墙面间的空隙， 也防止管道本身受到来自沟 渠墙面渗透物的污染。 然后用足够的砂砾覆盖在管道上填满沟渠中剩余部 分，一直铺到地基表面。 3）排水管应包括 HDPE 具有内部平滑面的有孔管。所有管道接口用 防渗漏套管连接。 所有延伸到果岭基坑边线以外的暗渠管应该是无孔的管 道，除非已有管道被铺在果岭周围的洼地中，在这种情况下，带孔的管道 在转换为无孔管之前一直穿过整个洼地。 已有沟渠应延伸到业主指定的非 打球区的排水口，或延伸到与专用排水网相连的排水口。 4）所有主线上端应装一个 T 形接头或者肘型管，延伸到超过果岭基 坑大约 3cm 的表面标高。该接头在安装时将被封上。这样做将使排水管 在出现堵塞时能够得到水流冲洗。竖立的管子应该从表面标高以下 15cm 处切去， 接口的密封处将安放一个金属质管道板覆盖， 以便未来能够使用 金属探测器确定这些密封处的相应位置。 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第25页 5）污水处理应符合所有相关适用法规。 5.2.4 胶片 为防止周围区域和果岭环间渗水，一块 HDPE 胶片应装在果岭环外围 圈。胶片厚度在 0.04 到 0.06 毫米之间，高度为 40cm。 在铺设胶片时，应每隔 9 到 14cm 立桩以固定其位置。在填完果岭沙后， 拆除所有的桩。 为了以后可以用金属探测仪查到胶片的位置， 应在胶片底部铺一根地 埋式铜线，铜线应包围果岭并且两端相连到 T 型接口处或肘型管。 5.2.5 砂砾层 应将整个地基用获得认可的干净清洁砂砾或碎石层覆盖， 这些砂砾或 碎石的大小为 6.35 毫米到 9.6 毫米， 其上铺 5cm 厚粒径 0.5-1mm 的粗砂。 不可以用软石灰或页岩。 为保证稳定性最好用有棱角的材料以方便造 型，拟采用碎石。应交由实验室检测材料的坚硬度和耐磨度。 地基上的砂砾层最少 10cm 深，并按设计标高等高线延展和造型，加 或减 2.5cm。 在果岭上每隔一小段距离就立一个标高桩以标识出果岭施工 材料已完成的深度。 在铺基层砂砾期间， 绝对不允许任何施工设备直接在果岭基坑的底部 上操作。 为了把排水砂砾推到果岭地基上， 使用一种装备有平路铲的小型 履带式拖拉机。 绝对不允许橡胶轮胎式卡车或设备在砂砾层上或果岭地基 上操作。 5.2.6 果岭营养沙 果岭营养沙是将泥炭等有机质按比例均匀掺和到砂中。 铺砂时应将果 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第26页 岭营养沙运到果岭位置， 并倒在果岭基坑区内周线周围的不同点。 然后营 养沙可以更容易从边线运到中间。 撒沙时可以使用很多技术， 包括使用铲 子、平板或小型设备。用于将土壤混合物在已经处理过的地基上铺开。所 有机器都必须没有泥、 脏土块、 其它废弃碎片， 这些会污染到果岭营养沙。 应在果岭基坑内均匀地铺洒果岭营养沙并保持与之前设计师认可的等高 线一样的等高线。果岭营养沙应压实。 5.2.7 熏蒸（根据要求是否采用） 要求所有球洞区表面和果岭环在用 Methyl Bromide 土壤熏蒸前都需 要杀菌，按最少每 9.3 平米 0.45 公斤比例用于塑料罩下。在气温不低于 22 度时， 要覆盖超过 24 小时， 如果温度低于 22 度， 要覆盖超过 48 小时。 在温度低于 18 度时，不能进行熏蒸。在覆盖物去除后，被熏蒸的区域在 植草前要通风至少 48 小时。 5.2.8 施肥 虽然沙基坪床通气性，透水性好，但持水保肥能力差，由于粘粒淋溶 会堵塞排水孔道， 因此又不能用传统的加粘土的措施进行改良， 只能添加 另一些改良材料。 （1）泥炭：泥炭是沼泽的产物，一般分为苔草泥炭，芦苇泥炭，苔 草芦苇泥炭三种，施工时按设计要求进行选择。 （2）有机肥料：有机肥的种类比较多，如绿肥、牲畜粪尿、厩肥、 堆肥等。拟因地、因材料而堆制。如将蔗渣、木屑、饼渣、骨粉同家畜、 家禽粪尿一起堆沤腐熟，如果将泥炭加进去再夫沤，效果会更好。有机肥 必须充分腐熟，才能杀死所携带的杂草种子和虫卵、病菌。尽量不带土， 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第27页 至多不得超过 10。 （3）人工合成土壤改良剂：人工合成改良剂是模拟天然结构改良剂 的分子结构与性质， 采用合成制成的高分子聚合物。 主要的有聚丙烯水解 物钢盐与乙酸乙烯脂，顺丁烯二酸共聚物钠盐，聚乙烯醇，聚丙烯铵等， 具有微生物分解、效率高、无毒性等优点。 （4）化学肥料：化学养分单纯、肥效快，性质“暴躁” ，如果将之与养 分完全、肥效迟缓，性质柔和的有机肥料配合使用，则会相得益彰，获得 缓急相补，互促肥效之功。 （5）坪床营养基质配制 （a）配制：营养基质材料的配制要在果岭之外进行。各种材料需粉碎， 必要时过筛，然后定量均匀掺合搅拌。 （b）配量：果岭泥炭的配量以 100 平方米坪面加 0.5 立方泥炭。有机 肥与化肥最适的配合比例为有机氮与无机氮之比为 1： 1。 相当于厩肥 1000 公斤加尿素 20 公斤。即 100 平方米坪面施高质量有机肥 50100 公斤，施 尿素 12 公斤。 （c）施用处理：将掺合均匀的营养基质用撒肥车定面积定量地匀撒 于果岭坪面，其后用耙子匀衡地将之耙入表层 35cm 的砂内，然后刮平 并用滚筒加以滚压。 按照肥料的说明书进行撒播， 施肥方法有撒施固体肥料、 喷施液体肥 料两种； 5.2.9 改良土铺撒 改良土应按建议的比例应用， 而这个比例基于土壤测试结果。 在改良 南南 京京 钟钟 山山 国国 际际 高高 尔尔 夫夫 球球 场场 第28页 土使用完成后立即植树，加铁微量营养精华素应按 0.06 公斤/平米的比例 撒于球洞区表面。 应通过耙土将加铁微量营养精华素混合进地基部分的土 壤。 球洞区表层按 0.04 公斤/平米的比例施肥。 肥料也应和植床充分混合。 本段中提到的所有原料和使用方法都应获得设计师的认可。 5.2.10 压实、最终造型 用脚踏踩整个表面可以最好地去处松软部分。
