杭州湾跨海大桥施工方案（现投标最新版）.doc

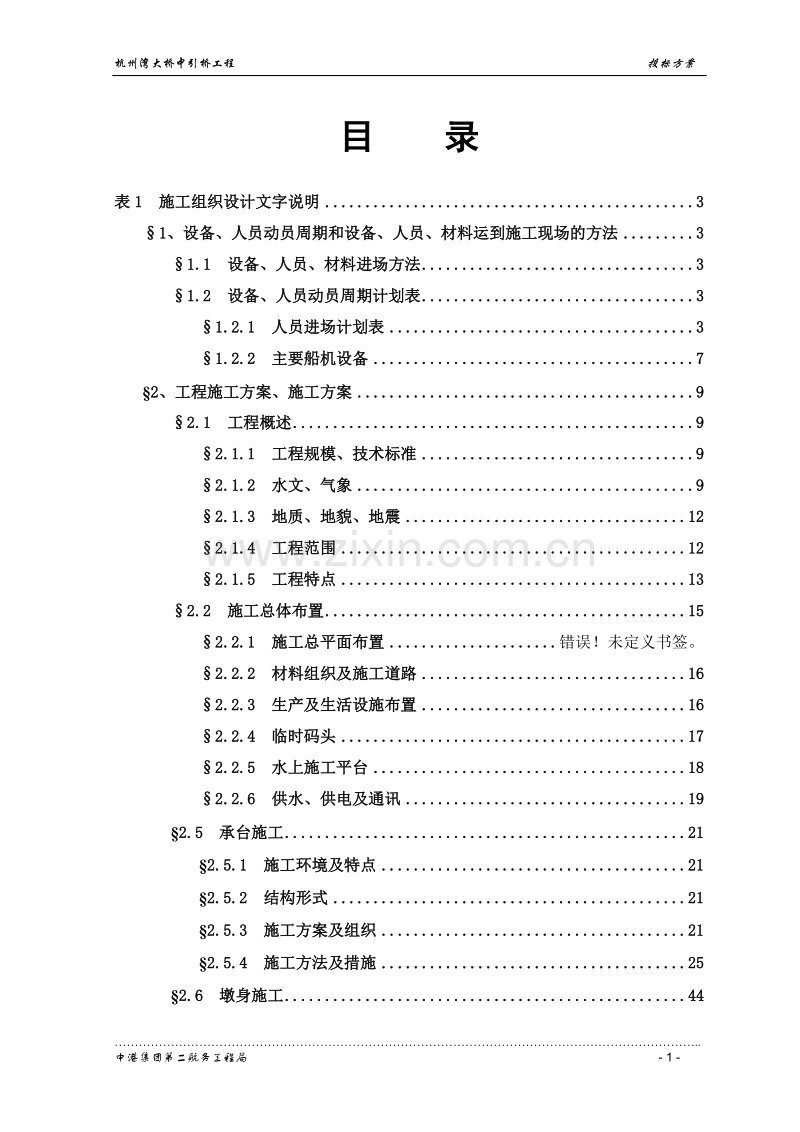

杭州湾大桥中引桥工程 投标方案目 录表1 施工组织设计文字说明31、设备、人员动员周期和设备、人员、材料运到施工现场的方法31.1 设备、人员、材料进场方法31.2 设备、人员动员周期计划表31.2.1 人员进场计划表31.2.2 主要船机设备72、工程施工方案、施工方案92.1 工程概述92.1.1 工程规模、技术标准92.1.2 水文、气象92.1.3 地质、地貌、地震122.1.4 工程范围122.1.5 工程特点132.2 施工总体布置152.2.1 施工总平面布置错误！未定义书签。2.2.2 材料组织及施工道路162.2.3 生产及生活设施布置162.2.4 临时码头172.2.5 水上施工平台182.2.6 供水、供电及通讯192.5 承台施工212.5.1 施工环境及特点212.5.2 结构形式212.5.3 施工方案及组织212.5.4 施工方法及措施252.6 墩身施工442.6.1 施工环境及特点442.6.2 结构形式442.6.3 施工方案比选442.6.4 预制拼装施工方法及措施462.6.5 墩身现浇施工(比选方案)553、各分项工程的施工顺序594、确保工程质量和工期的措施604.1 质量保证措施604.2 工期保证措施636、冬季、雨季施工措施656.1 冬季施工措施656.1.1 气候情况656.1.2 冬期施工方法及技术措施656.2 雨季施工安排666.2.1 气 候666.2.2 雨期施工方法及技术措施667、质量、安全体系687.1 质量保证体系687.1.1 质量保证体系687.1.2 质量保证措施727.2 安全保证体系措施797.2.1 安全保证体系797.2.2 安全保证措施818、文明施工与环境保护措施878.1 文明施工措施878.2 环境保护措施878.3 治安管理措施88表2 施工进度计划表错误！未定义书签。1、施工进度计划编制说明902、施工进度计划网络图923、施工进度计划横道图92表1 施工组织设计文字说明1、设备、人员动员周期和设备、人员、材料运到施工现场的方法1.1 设备、人员、材料进场方法如果本投标人中标，将在接到中标通知书7天内组建项目经理部，在局分管领导牵头下，迅速组织工程技术人员、试验人员、测量人员、机械设备管理和使用人员、物资采购人员、行政管理人员和工长等进驻施工现场，编制实施性施工组织设计细则，组织实施施工准备工作。迅速展开下列工作：1.1.1 办理有关土地租用及其它各种政策性手续。1.1.2 修建驻地临时设施和临时工程。1.1.3 对业主、监理工程师提供的测量控制网进行复测，并向监理工程师提交复测成果。该工作在1个月内或业主、监理要求的时间内完成。1.1.4 对测量网进行加密，恢复路线中桩和边桩。建立独立的桥梁施工坐标系。1.1.5 办理地方道路使用的有关事项。1.1.6 修建施工便道。整修拓宽业主提供的进场道路。1.1.7 递交用电申请报告，安装变压器，设置临时电力线路，把电源接入现场。1.1.8 编制材料、设备调运计划和人员进场时间计划，并按此组织陆续进场。船舶由水上进入施工现场。1.1.9 初步选定工程用材料包括水泥、砂、石、钢筋及预应力钢筋、预应力锚具的供应商，对这此材料取样检测，合格后与供应商签定采购合同。1.1.10 编制详细的施工组织设计实施细则。1.2 设备、人员动员周期计划表1.2.1 人员进场计划表.中港集团第二航务工程局 - 5 -人员进场计划表杭州湾大桥 中 引 桥 时间 人 数类别与工种2003年2004年2005年12345678910111212345678910111212管理人员行 政66999999999999999999999999后 勤710223232323232323232323232323232323232424242424242技 术1835556575757575757575757575757575756565656565656565管 理1420303030303030303030303030303030303030303030303030生产工人机 修 工88101015151515151515151515151515151515151515151515机 使 工2536608096969696969696969696969696969696969696969696电 焊 工6080122122122122122122122122122122122122122122122858585858585858585钢 筋 工515434343434343434343434343434343434343434343434343模 板 工310362020363636363636363636363636365656565656565656起重吊装工3036486666666666666666666666666666666666666666666666测 量 工1224242424242424242424242424242424242424242424242424试 验 工1010101010101010101010101010101010101010101010101010电工（含铆、锻车工）2828282828282828282828282828282828282828282828282828施工船员9611211211211211211211211211211211211211211211211211211276767676767676混凝土工22666101010101010101010103030404040404040404040架 子 工3838262630303030303030303030303030565656565656565656普 工430530260200330360320320330360350330330326326326326326400400400400400400400400合 计89210909018831048108210421042105210821072105210521048104810681068110411881153116311631163116311631163人员进场计划表杭州湾大桥 中 引 桥 时间 人 数类别与工种2005年2006年2007年34567891011121234567891011121管理人员行 政99999999999999999999775后 勤4242424242424242424242424242424242424242222222技 术6565656555555555555555555545454545303030202015管 理3030303030303030303030303030303030303030201510生产工人机 修 工101015151515151515151515151515151515151515156机 使 工9696969696969696969696969696969696969696604020电 焊 工8585858585858585858585858585858585854040403012钢 筋 工434343434343434343434343434343434324242424246模 板 工565656565656565656565656565656565630202020208起重吊装工6666666666666666666666666666666666404040402012测 量 工2424242424242424242424242424242424242418181812试 验 工1010101010101010101010101010101010101010101010电工（含铆、锻车工）282828282828282828282828282828282828282818186施工船员767676767676707070707070707070707050505050507混凝土工4040404040404040404040404040404040404020202010架 子 工5656565656565656565656565646464636262626262620普 工40040040040040030030030030030030030026026026026020018018016016012080合 计1158115811631163115310531047104710471047104710471007987987987917771726680592497253杭州湾大桥中引桥工程 投标方案1.2.2 主要船机设备序号机械名称及型号数量备 注1起重船 500t2艘墩身预制件吊装2起重船 60t6艘承台作业3深舱驳 3000t3艘墩身预制件运输（自航）4甲板驳 2000t（工作船）6艘工作船配300KW发电机5锚 船 500KW6艘6交通船、运输船 300KW9艘自 航7油、水补给船 370KW3艘8生活品补给船 370KW2艘9交通快艇 650KW3艘10混凝土搅拌船3500t及配套设备2艘150m3/h，每艘备料1500t（自航）11拖 轮 1764KW2艘起重船港作12拖 轮 1764KW3艘工作船港作13拖 轮 2500KW1艘14拖 轮 3500KW1艘15龙门吊 250t L=16m h=20m1套墩身预制16桅杆吊机 3000KN.m3台1760t履带吊3台18汽车吊 50t3台1925t汽车吊1台20GPSRTK测量移动站 10mm8台21发电机（组） 200400KW15台22振动锤 120KW/150KW1/1台续表：序号机械名称及型号数量（台）备 注23测量船 300KW2艘24箱 变 300800KVA5台25高压水下电缆7000m26高压开关站 5000KVA1座2730t龙门吊2台预制场用28300型地质工程钻机12台桩内填芯29泥浆泵1台桩内填芯3075m3拌和楼1/1座预制场用31HBT60拖泵2台预制场用3210t平板汽车4辆3310t自卸汽车8辆345t自卸汽车6辆35100t500t千斤顶16台36千斤顶油泵车16台37高频附着式振动器72台38全站仪徕卡（2，3+299m）4台39普通测量仪器6套40中心试验室配套设备1套41钢筋加工机械3套42木工加工机械2套43各型电焊机40台4450/30型装载机3/1台2、工程施工方案、施工方案2.1 工程概述2.1.1 工程规模、技术标准1）工程规模杭州湾大桥工程是国道主干线同三线跨越杭州湾的最便捷通道，向北通往浙江嘉兴，湖州和上海、江苏、山东、京津唐等东部经济发达地区，向南通往浙江沿海的宁波、舟山、台州、温州、绍兴和东南沿海经济发达地区。可充分发挥上海的经济辐射和聚焦功能，促进上海的发展，加强上海在长三角的龙头地位，带动和促进浙江、上海、江苏经济的快速发展。杭州湾大桥起点，为嘉兴海盐杭州湾北岸的东西大道和乍嘉苏高速公路附近，由北至南跨01省道，杭州湾北海塘、杭州湾海域、三北浅滩、慈庵东东十塘、九塘、八塘横江等，终点位于八塘横江以南约500m处，大桥全长36km，其中海域部分长31.5km。其中中引桥处在南北航道之间，范围为K53+997.00K63+297.00m，全长9300m，位于杭州湾海域中北部，河床平坦，水深条件较好，适合于水上型船舶作业。中引桥无通航要求，桥面高程较低。2）技术标准 道路等级：平原微丘区高速公路 设计行车速度：100km/h 设计车道：双向六车道，行车道宽度33.75m（单向） 设计荷载：汽超20级，挂120 最大纵坡：3% 桥面横坡：2% 设计洪水频率：1/300 设计寿命：100年 停车视距：160m 通航标准；无通航要求11 地震设计烈度：基本烈度为度，结构按度设防。2.1.2 水文、气象1）水 文杭州湾为喇叭口海湾，受海水潮汐影响，呈现出浅海半日潮特征。湾内高潮位湾口至湾顶逐渐增高，低潮位则逐渐降低，潮差相差增大，北岸高潮位略高于南岸，低潮位则相反，北岸潮差略大于南岸。潮汛特征值如下：最高最潮位：5.54m（1997.8.19）最低低潮位：-4.01m（1930.9.24）平均高潮位：2.52m平均低潮位：-2.19m最大潮差：7.57m（1962.8.2）最小潮差：2.39m平均潮差：5.30m平均涨潮历时：5:27平均落潮历时：7:06涨潮断面平均流速：3.77m/h落潮断面平均流速：3.41m/h杭州湾地处中纬度，夏秋两季常受台风。影响当天文大潮与台风相遇既形成台风暴潮。历史上几个最高潮位均与台风有关。表现特征为湾内台风增水值大，风暴潮水位高，并伴随大风浪和暴雨。乍浦站年极值台风增水频率统计频率（%）0.33125历史最大台风增水(m)2.682.251.981.632.35(1956.8.2)桥位设计水文特征值（2002年）频 率（%）0.33125设计高潮位（m）6.155.805.555.30Vf（m/s）2.682.622.562.50Ve（m/s）2.021.971.931.882）气 象杭州湾地处30N附近的我国东部沿海地区，属典型的亚热带季风湿润气候区，季风显著，四季分明，总的气候特征是温和，湿润、多雨，该地区降雨除雨季相对集中外，一年中任何时候都可能出现降水。一年中有三个多雨时期，一是春天的春雨（35月），一般为小到中雨，二是初夏的梅雨（67月上旬梅汛期），降雨强度大，雨量较集中，三是9月的秋雨，形成绵绵秋雨，雨量通常为小到中雨，偶有暴雨，杭州湾由于处于季风区，其特征为冬季（1月）风向集中于西北方位，春夏两季风向侧集中于东南方位，秋季风向分布范围较广。杭州湾位于浙江北部沿海地区，台风影响大，以8月份出现最多，台风所带来的风、雨、潮破坡力极大。气象特征值调查表（乍浦1954年2000年）项 目特 征 值日 期气温（）累年极端最高气温38.41988年7月17日累年极端最低气温-10.61977年1月31日最冷月（1月）平均气温3.7最热月（7月）平均气温28.2降雨量(毫米)累年年最大降雨量1754.21954年累年年最小降雨量790.71967年多年年平均降雨量1220.2累年月最大降雨量569.31999年6月累年日最大降雨量276.41977年8月22日累年最长连续降水日、降水量20天、203.71992年累年年平均蒸发量（毫米）1304.0风（m/s）累年实测最大风速20.31972年8月17日台风影响风力（级）、极大风速（m/s）11级、32.21982年7月30日相对湿度（%）（1）月平均相对湿度80（7）月平均相对湿度83累年最大积雪深度（cm）151964年2月20日累年年平均结冰日（天）462.1.3 地质、地貌、地震1）地 貌中引桥处在南北航道之间，全长约9300m，位于杭州湾海域中北部，河床面平坦，高程-10.0011.00m，水深条件较好。2）地 质本区段地层分布由上至下为：；2层：亚砂土，饱和，松散稍密。；2层：灰色淤泥质亚粘土，饱和，流塑软塑。；1层：灰色淤泥质粘土，流塑软塑。；2层：粉砂层，稍密。；层：亚粘土，软塑可塑。；层：粉砂层，中密，中间夹有粘土层，是较好的桩基持力层。；层：粘土层，饱和，可塑。；层：粉砂层，局部为细砂，饱和。本区域软土层较厚，一般情况厚2025m，其上有一层68m厚亚砂土，起动流速低，易流动。3）地 震中引桥位于扬子准地台与华南褶皱系两个大地震构造单元的接触地带，其新构造运动主要表现为区域性沉降和堆积为主的基本特征，北岸新构造运动不明显，南岸以大面积整体沉降为主，但强度弱，区内不存在地球物理场，地壳结构，地壳变形等区域梯度带，也不存在晚更新世以来活动断裂。场区内不具备发生6级以上地震构造条件。处于地震地质相对稳定性较好的地段。2.1.4 工程范围本标段位于南北航道之间，范围为K53+997.00K63+297.00m。全长9300m，包括沉桩、承台及墩身主要工程量包含：C40混凝土：96466m3C20混凝土：9348m3钢 筋：6238t预应力钢绞线；10366.4t钢 管 桩：218268m钢 材：139055t2.1.5 工程特点1）设计特点杭州湾大桥中引桥工程设计具备如下特点： 结构单一，点多线长，工作量大，便于组织流水作业。 基础钢管桩设计均为斜桩，施工时必须不停地变换打桩船位置，桩位和锚缆相互干扰，容易出现别桩现象，对打桩船的锚位布置要求很高。 承台设计底标高较低，拖潮施工作业时间十分有限，受桩位布置的影响，承台底模系统安装难度较大。 墩身构件头重脚轻，预制安装精度不易控制，且运输困难。 GPS施工测量精度受基站布置，仪器选型和天气变化的影响较大。2）其它特点 中引桥所处位置离两岸较远，交通运输、材料组织、通讯指挥等受多种因素控制，施工生产管理工作难度大。 桥位处潮流紊乱，流速大，涨潮流速可达3.3m/s，落潮流速相应较小，平均流速约1.5m/s。因此，涨潮期间施工船舶根本无法作业，且锚泊困难，对于在此水域长期作业船舶的锚机系统均应进行改造加大，施工船舶只能按排在落潮期间抢潮作业，施工时难以把握。 受紊乱潮流和海流的共同作用，桥位处海床极不稳定，冲淤变化频繁，对打桩施工，船舶抛锚及结构工程基础的影响较大，临时工程结构设计时必须充分考虑海床冲刷的影响。 杭州湾夏秋季受副热带高压控制，多见东南、东北风，每年510月风力在56级以上的120天以上，风力在5级以下的不超过60天，风力在23级的最多有30天。东南向有舟山群岛阻挡，56级东南风时，浪高22.5m，波长12m左右；东北方向无任何岛屿遮挡，直接与外海相连，56级东北风，浪高达3m以上。若遇大风持续数日或台风等灾害性天气时，在强风、强流的作用下，海面上便会掀起滔天巨浪。由此可见，每510月份有效作业时间十分有限，对船舶的适应能力要求极高。 冬春季受北方冷空气影响，主要以西北和偏北风居多，每年11月至次年4月风力在56级以上的一般不会超过60天，而西北和偏北风不易激起大浪，浪高通常在1.5m以下，施工作业时间相应较长。 每年4月5月份风向很不稳定，24小时内内向可能频繁变换，对施工作业和船舶泊锚极为不利。 杭州湾内无天然避风锚地，每年79月份为台风季节，施工船舶需拖至舟山群岛选择锚地避风，桥位处离舟山群岛110km，大型船舶调迁十分困难，且由于船舶数量较多，防台任务十分艰巨，势必会对工程施工和船舶的安全造成极大的影响。第四章 施工总平面布置4.1 施工总平面布置杭州湾大桥水中低墩区工程包括中引桥和南引桥两部分，其中中引桥设计起点里程K52+957.000，终点里程K63+307.000，全长9.350km；南引桥设计起点里程K56+385.000，终点里程为K72+375.000，全长6.99km，根据工程所处位置的水文气象地形条件和工程自身特点，充分结合业主于2002年6月份编制的“杭州湾大桥施工组织设计”中关于施工总平面的相关资料，初步拟定杭州湾大桥水中低墩区施工总平面布置如图4.1所示。1）布置原则 结合现场具体条件，充分考虑现场的陆域、水域、水文气象等情况，尽量利用现有设施。 在满足施工的前提下，节约用地，少占耕地，特别是少占良田，减少拆迁，有利于保护环境，尽量减少对当地群众生活、工作的干扰。 方便施工，便于生产组织和管理，减少各标段施工的相互干扰，有利于工程施工人员的工作、学习和生活。 施工用地按功能合理布局，降低资源消耗，节约施工成本，临时工程和设施不干扰永久工程的施工。 与两岸当地的经济、文化、风俗和社会环境等相适应。（2）布置说明 水中低墩区工程离两岸均较远，施工材料均需从两岸转运，而南岸滩涂区长达10公里，北岸滩涂区相对较短，便于修建施工码头。为方便施工组织管理，将水中低墩区陆上施工基地布置在北岸，布置位置为郑家埭村业主提供的场地内，桥轴线外侧，占地面积约90000m2。 水中低墩区墩身预制场布置在大桥北岸以西约14公里左右的海盐县南抬头闸附近，01省道与海堤之间的空地内。 临时码头包括施工材料码头、预制构件出运码头两部分，预制构件出运码头，根据预制场附近的水域条件和构件的结构形式专门设计，施工材料码头按照方便施工和材料组织的原则布置，砂石料码头利用现有的嘉兴电厂码头，其它材料及交通码头布置在北岸桥轴线下游侧栈桥前端。 在中引桥里程桩号K56+000上游侧约1000m处设一个水上施工平台，作为中引桥水上施工基地和生产管理指挥中心，面积约3200m2。在南引桥里程桩号K67+000和K72+000处设两个水上施工平台，作为南引桥水上施工基地和生产管理指挥中心，面积约2600m2。4.2 材料组织及施工道路1）材料组织方式 砂：砂主要来源于富阳、广德曹娥江及福建等地，来源比较充足，靠内河船舶运至砂石码头，采用水上兼公路运输。 石料：海盐县内有三个采石场，运距约18km，平湖市采石场离乍浦约10km，石料比较充足，采用公路运输至砂石码头，船舶转运至水上拌和船，也可以从舟山地区采购，水上运输。 水泥：从平湖、湖州地区采购优质散装水泥，或从安徽铜陵采购，公路或水路运输。 粉煤灰、磨细矿粉：粉煤灰从嘉兴电厂采购，磨细矿粉从上海高桥采购，公路运输。 钢材、木材：从上海、杭州、广东汕尾、嘉兴地区采购，部分进口材料可从上海、宁波市场采购，水陆运输。 海塘填土，修筑道路等土石方可利用乍浦产宕碴，运距约10km。2）施工道路 01省道和沪杭快速道离桥址处均很近，北岸陆上交通条件十分便捷。 从桥址大堤至01省道之间有一条约500m长的村镇公路，经拓宽后（混凝土路面，宽10m以满足陆上材料运输的需要。 沿桥轴线左侧修筑一条8m左右宽的施工便道，连接进场道路和施工栈桥。4.3 生产及生活设施布置生产及生活设施包括：承包人驻地（项目部、生活基地）、现场监理驻地、材料加工及堆场、砂石料备料堆场、设备、车辆机具停放及维修场以及相关的配套设施等，具体布置如图4.2所示。1）由于施工场地是在原有围塘和水田上镇筑而成的，地基基础较差，所有房屋均采用砖砌平房，且应进行软基处理，回填材料应选择透水性较好的土体，共需填筑土石方约12万m3。2）水中低墩区离岸较远，施工材料和人员上下均很不方便，从方便施工组织管理的角度出发，施工人员不可能长期住在陆地上，北岸施工基地内的住宿区按标准公寓设计，施工生产人员根据分班情况，轮流在水上施工平台上住宿，陆上宿舍区设120间63.6m的宿舍，考虑480人住宿，一个水上的施工平台上，考虑200人住宿，水上施工平台上的房间均用集装箱改造，所有住宿房间均由专人进行公寓式管理。3）陆上施工基地占地面积约90000m2，其中生活区及配套设施占地19650m2，项目部、监理部占地面积9750m2，材料加工及堆场22425m2，车辆机具堆场及设备维修站10850m2，其它设施占地约8000m2，场内道路主干道宽15m，次干道宽10m，各种房屋建筑面积7000m2。4）海盐预制场的布置及用地情况见以后相关章节。4.4 材料及预制件出运码头1）出运码头出运码头的布置及结构形式见以后相关章节。2）材料码头材料码头包括栈桥和码头两部分，均采用全钢结构，设计荷载等级为汽超20。 栈桥根据水深条件分为滩涂和中等水深两部分，滩涂部分长约1.2km，采用12m跨，中等水深部分长300m，采用24m跨，桥面宽度9.0m，如图4.3所示。A、结构形式栈桥基础采用80010mm钢管桩，单桩容许承载能力按60t设计，滩涂部分考虑2m冲刷，中等水深部分考虑4m冲刷，桩基入土部分覆盖层极限摩阻力按25KPa计算，栈桥末端与海堤搭接，顶标高+6.0m，前端与施工码头搭接，顶标高+8.0m，面板采用12mm单面花绞钢板，纵向分配梁采用I12.6工字钢，间距30cm，水平分配梁采用I25b按150cm间距布置，纵梁采用四列单层双排200型贝雷桁架，桩顶横梁采用I56b型工字钢，滩涂部分平均桩长34m，中等水梁部分平均桩长40m，滩涂部分每墩设3根单排桩，桩间距3.75m，24跨每墩设6根双排桩，排间距3.0m，桩间距3.75m。B、施工工艺滩涂部分用60t履带吊逐跨施工，用120型振动锤施打钢管桩，中等水深部分用打桩船施打钢管桩，逐跨安装上部结构。 施工码头施工码头采用如图4.4所示的结构形式，前沿作为材料装卸码头，外侧作为交通码头，码头长156m，考虑同时停靠2艘2000t级船驳或一艘3000t深舱驳船，材料码头部分宽21m，施工码头部分宽31m。基础采用80010mm钢管桩，单桩承载能力按80t设计，桩间距纵向12m，横向6m，桩长44m，码头前沿设7根120012mm钢管桩作为靠船桩，桩长47m，桩内泥面以上部分用C25素混凝土填心，每根靠船桩安装2根橡胶护舷。码头结构形式与栈桥相似，用打桩船施打钢管桩，码头上设2台3000KN.m桅杆吊和一台300KVA的箱变，供水管道接至码头前沿。一台桅杆吊设4根钢管桩作基础，其中一根为120012mm，三根为80010mm。码头上除运输车辆外，不允许堆载。4.5 水上施工平台1）结构形式水上施工平台采用与施工码头相似的结构形式，中引桥水上平台长69m，宽47m，顺潮流方向布置在K56+000上游侧约1000m处，面积3200m2。南引桥水上平台长57m，宽47m，单个平台面积2600m2，结构形式与中引桥平台一致，分别布置在K67+000和K72+000上游1000m处。平台上布置66间宿舍，6间办公室，小型机具维修中转堆场，中引桥水上平台考虑抛设高压水下电缆供电，设一台500KVA箱变另备用一台200KW发电机，南引桥水上平台用2台250KW发电机供电，每个平台上均设一台3000KN.m桅杆吊和一台30型装载机，在平台面层下用6mm钢板做一个100m3污水箱，储存生活污水，用排污船定期排放，平台上固体垃圾集中收放，定期处理，不得直接排放或丢弃。平台基础采用90012mm钢管桩，单桩承载能力按1000KN设计，考虑10m冲刷，平均桩长56m，桩间距纵向9.0m，横向6.0m，四周均设1:5斜桩，321型贝雷桁梁按2.5m间距布置如图4.5所示。为了减少波浪对平台顶板的顶托破坏，将平台顶标高设在+10m处，并将平台面板做成分块透区式结构，施工时应充分考虑各构件连接结点的强度。沿平台长度方向布置10根120012mm钢管桩作为靠船桩，每桩设2根橡胶护舷，泥面以上部分桩内用C25素混凝土填心。水上施工平台布置时应充分考虑会对施工船舶作业的干扰。4.6 供水、供电及通讯1）供 水 陆上供水由业主将供水主管道接至北岸施工基地附近，陆上基地月耗
