天津市河北区2018年中考物理二模试题.doc

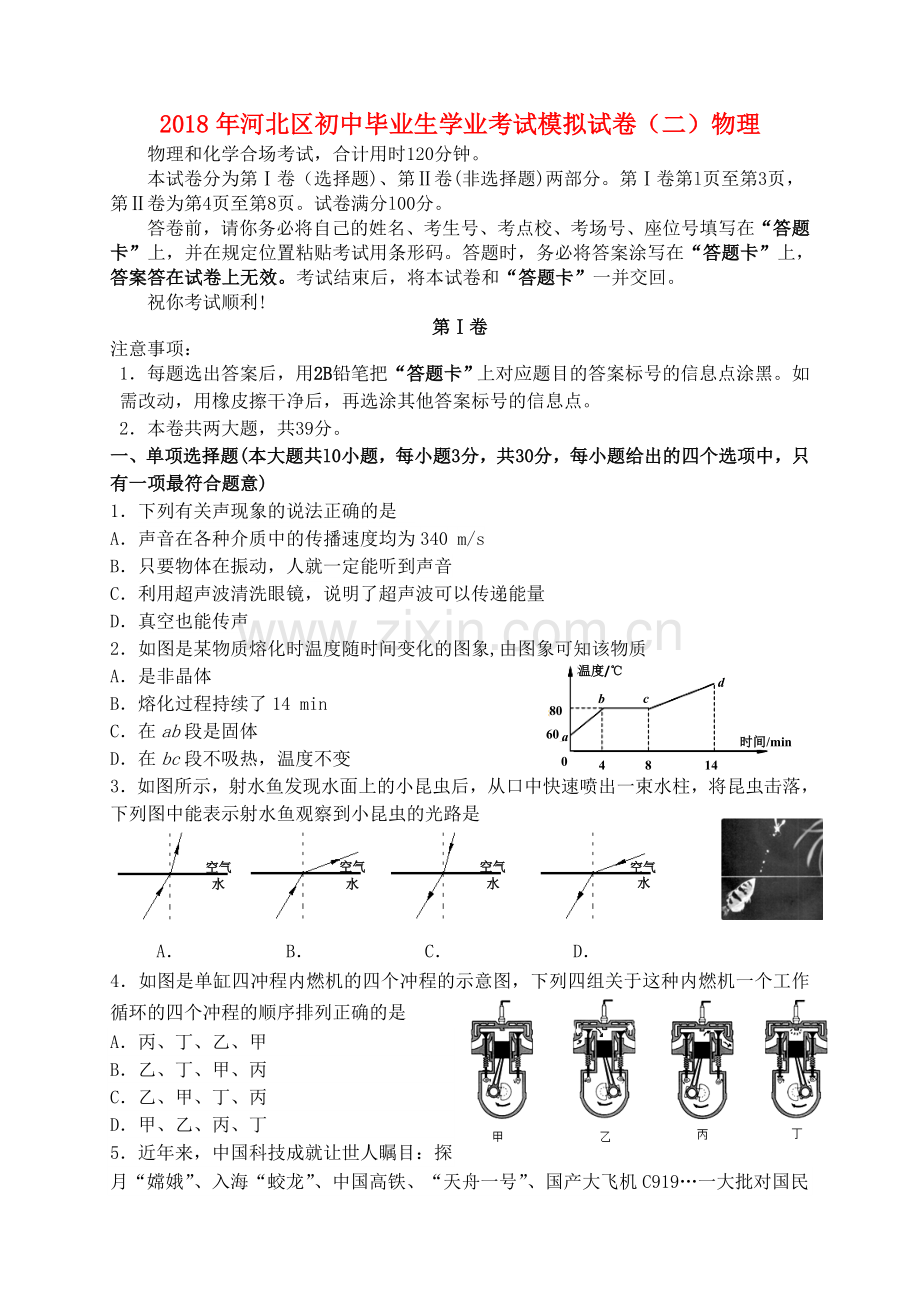

2018年河北区初中毕业生学业考试模拟试卷（二）物理
物理和化学合场考试，合计用时120分钟。
本试卷分为第Ⅰ卷（选择题)、第Ⅱ卷(非选择题)两部分。第Ⅰ卷第l页至第3页，第Ⅱ卷为第4页至第8页。试卷满分l00分。
答卷前，请你务必将自己的姓名、考生号、考点校、考场号、座位号填写在“答题卡”上，并在规定位置粘贴考试用条形码。答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。考试结束后，将本试卷和“答题卡”一并交回。
祝你考试顺利!
第Ⅰ卷
注意事项：
1．每题选出答案后，用2B铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号的信息点。
2．本卷共两大题，共39分。
一、单项选择题(本大题共l0小题，每小题3分，共30分，每小题给出的四个选项中，只
有一项最符合题意)
1．下列有关声现象的说法正确的是
A．声音在各种介质中的传播速度均为340 m/s
B．只要物体在振动，人就一定能听到声音
C．利用超声波清洗眼镜，说明了超声波可以传递能量
D．真空也能传声
温度/℃
时间/min
80
60
a

0
4 8 14
b
c
d
2．如图是某物质熔化时温度随时间变化的图象,由图象可知该物质
A．是非晶体
B．熔化过程持续了14 min
C．在ab段是固体
D．在bc段不吸热，温度不变
3．如图所示，射水鱼发现水面上的小昆虫后，从口中快速喷出一束水柱，将昆虫击落，下列图中能表示射水鱼观察到小昆虫的光路是
水
水
水
水
空气
空气
空气
空气

A． B． C． D．
4．如图是单缸四冲程内燃机的四个冲程的示意图，下列四组关于这种内燃机一个工作循环的四个冲程的顺序排列正确的是
A．丙、丁、乙、甲
B．乙、丁、甲、丙
C．乙、甲、丁、丙
D．甲、乙、丙、丁
5．近年来，中国科技成就让世人瞩目：探月“嫦娥”、入海“蛟龙”、中国高铁、“天舟一号”、国产大飞机C919…一大批对国民经济和社会发展有重大影响的标志性科技创新成果不断涌现。下列说法正确的是
A．高铁因为速度快所以惯性大
B．国产大飞机在飞行过程中，高度上升时，机舱外的大气压变大
C．绕月飞行的“嫦娥”卫星如果不受任何外力作用，将会一直绕月作圆周运动
D．“天舟一号”经火箭发射上升的过程中，“天舟一号”的重力势能变大
G
G
6．如图所示，弹簧测力计和细绳的重力及一切摩擦均不计，物重G=5N，则弹簧测力计A和B的示数分别为
A．5N，0N
B．0N，5N
C．5N，5N
D．5N，10N
7．如图所示，C是水平地面，A、B是两个长方形物块，F是作用在物块B上沿水平方向的力，物体A和B以相同的速度做匀速直线运动。由此可知，关于A、B间摩擦力F1和B、C间摩擦力F2的分析中正确的是
A．F1=0，F2=0 B．F1=0，F2≠0
C．F1≠0，F2=0 D．F1≠0，F2≠0

8. 在探究通电螺线管的实验中，小泽连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是
A．通电螺线管M端为S极
B．小磁针N极指向水平向右
C．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强
D．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱
A
B
S
C
D
火线
零线
9．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电
L
笔测试B处氖管不发光。若电路中只有一处故障，则
A．AC段某处断路 B．BD段某处断路
C．电灯L断路 D．电灯L短路
10. 如图所示,电源电压为6v且保持不变,电阻R0=30Ω,滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0~0.6A”，小灯泡上标有“3V 1.5W”字样，不考虑灯丝电阻变化并保证电路安全，则
S
R
R0
S1
S2
A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω~20Ω
B．当S闭合，S1、S2都断开时，电路消耗的最大功率是3.6W
C．当S、S1、S2都闭合时，电路消耗的最小功率是2.4 W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
二、多项选择题(本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得O分)
11． 如图所示是探究凸透镜成像的装置，凸透镜的焦距是15cm，当把凸透镜固定在50cm刻度线处，蜡烛固定在15cm刻度线处时

A．光屏在区域“A”内移动，才能得到清晰的像
B．光屏在区域“B”内移动，才能得到清晰的像
C．在光屏上得到的是放大、倒立的像
D．在光屏上得到的是缩小、倒立的像
12．用滑轮组分别以不同速度匀速提升物重为G的物体A，作用在滑轮组绳子自由端的拉力均为F，如图所示，不计绳重和摩擦。当拉力F的功率为P1时，重物A以速度v1匀速上升h所用的时间为t1；当拉力F的功率为P2时，重物A以速度为v2匀速上升h所用时间为t2 ，则
A．该滑轮组的机械效率为
B．该滑轮组的动滑轮的重为2F-G
C．当拉力F的功率为时，重物A以速度v3匀速上升h所用的时间为
D．当拉力F的功率为时，重物A以速度v3匀速上升h所用的时间为
13．如图所示电源电压不变，闭合开关S，当滑动变阻器的滑片P处于R时，电压表
的示数为4V，当滑动变阻器的滑片P继续向右滑至中点时，电压表示数变化了2V，则
R
R0
P
S
A． 电源电压为8V
B．电源电压为12V
C．R0:R=1: 2
D．通过移动滑片P，使R0与R的电功率分别达到最大值P0、P，则P0:P=2:1
第Ⅱ卷
注意事项：
1．用黑色墨水的钢笔或签字笔将答案写在“答题卡”上。
2．本卷共两大题，共61分。
三、填空题(本大题共6小题，每小题4分，共24分)
14．小泽常注重自己的衣着整洁，每天上学出门前都要通过镜子检视一下，当他走近平
面镜时，他在平面镜中的像的大小 （选填“变大”、“变小”或“不变”）；
他在平面镜中的像离他的距离 （选填“变大”、“变小”或“不变”）。
15．为了保护环境，我国大力实施湿地修复保护工程。从物理的角度分析：湿地的水面
面积大，大量水 （填物态变化名称）且 （选填“吸热”
或“放热”），可以调节湿度和气温。
16．生活中有许多“吸”的现象。如图甲所示，从漏斗口向
下吹气，乒乓球上方气体流速快，压强 （选填
“大”或“小”），使乒乓球“吸”住；如图乙所示， 甲 乙
用丝绸摩擦过的玻璃棒能“吸”弯很细的水流，说明带电体具有吸引 的性质。
17．小泽同学用40N的水平推力推着重100N的书箱在水平地面上前进了2m，松手后，书箱仍向前滑行了1m，整个过程中小泽做功 J，书箱的重力做功 J。
A
B
18．如图所示，有两个正方体实心物体A、B叠放在水平桌面上，物体A重15N，B重5N，若物体B对A的压强与此时物体A对桌面的压强相等。则物体B对A的压力与物体A对桌面的压力之比是 。物体B与A的密度之比是 。
19．如图甲所示，把边长L=0.5m、密度ρ=0.6×103kg/m3的正方体A放入底面积为S=1m2
的盛水容器中，物体A受到的浮力为 N，将物块B轻放在
A的上面，容器中的水面上升了0.01m，如图乙所示，则物块B的质
量为 kg。(已知ρ水=1.0×103kg/m3，g取10N/kg)

四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题
还要有公式及数据代入过程，结果要有数值和单位）
20．（7分）家用电磁炉以其高效、节能成为新一代智能灶具，小泽在家中关闭其他所有用电器，在只有“220V 2000W”电磁炉正常工作的情况下：（C水=4.2×103J/(kg·℃）)
（1）在标准大气压下，给锅内5kg、20℃的水加热到沸腾，水吸收了多少热量？
（2）假设电磁炉消耗的电能全部转化成水吸收的热量，则把上述水烧开需要多长时间？

21．（6分）在探究“杠杆平衡条件”的实验中，采用了如图所示的实验装置：
A
A

甲 乙 丙 丁
（1）实验前，小泽同学发现实验装置处于如图甲所示的状态，使用时，首先应将杠杆两端的平衡螺母向 （选填“左”或“右”）调节，使杠杆在水平位置平衡，这样做的好处是 ；
（2）一实验小组在正确操作过程中，得出的实验数据如下表。小泽同学分析实验数据后认为杠杆平衡的条件是:动力+动力臂=阻力+阻力臂；小宇同学分析实验数据后认为杠杆的平衡条件是动力×动力臂=阻力×阻力臂。两个同学都认为自己是对的，对方是错误的。那么你认为他们中正确的应该是 同学。原因是： ；
动力
F1/N
动力臂
L1/cm
阻力
F2/N
阻力臂
L2/cm
2
5
5
2
3
6
6
3
4
2
2
4
3
6
9
2
3
4
2
6
4
4
2
8
（3）把图乙中A点的钩码取下，在A点用弹簧测力计施加一个竖直向下的拉力F时，杠杆仍能在水平位置平衡，如图丙所示。当拉力F向左倾斜时，要保持杠杆仍在水平位置平衡，则拉力F将 （选填“变大”、“变小”或“不变”）；
（4）小华同学采用了图丁所示的装置进行探究，发现当杠杆水平平衡时，与其他同学得出的正确的杠杆平衡条件不相符，其可能的原因是 。
22．（6分）搬运工人用如图所示的滑轮组将一个重120N的货物匀速提升3m，所用的拉力为50N，不计绳重及摩擦。求：
（1）滑轮组的机械效率；
（2）动滑轮的重；
（3）若用该滑轮组同时拉4个这样的物体，拉力为多大?

23．（6分）某实验小组在探究电流与电阻的关系中，实验器材有：电源、电流表、电压表、滑动变阻器各一个，开关一个，三个定值电阻（5Ω、10Ω、15Ω）、导线若干。
（1）根据实物图甲，在图乙虚线框内画出实验电路图；

甲 乙
（2）小组在探究时，先将5Ω的电阻连入电路中，闭合开关前，应把滑动变阻器的滑片滑到最 （填”左“或”右“）端。闭合开关后，移动滑动变阻器的滑片使电压表的示数为1.5V，并记下电流值。接着断开开关，将5Ω电阻更换成10Ω电阻（滑动滑片未动），闭合开关后，接下应做的操作是 ，直至电压表示数为 V，并记下此时电流表的示数；
（3）断开开关，将10Ω电阻更换为15Ω电阻。当闭合开关后，发现电流表示数为“0”，电压表示数几乎等于电源电压，造成这一现象的原因是
（写出一种即可），故障排除后完成实验，三次实验所得的数据记录如下表。分析表中数据所得结论是 。
电阻R/Ω
5
10
15
电流I/A
0.30
0.15
0.10
24.（6分）实验室中要测量一只阻值约为1kΩ的电阻Rx，能提供的器材有：干电池两节、学生用电压表，(量程为0～3V、0～15V)、学生用电流表(量程为0～0.6A、0～3A)、滑动变阻器R0 (100Ω 2A)和电阻箱R（符号 ）(0～9999Ω 2A)各一只、开关、导线若干。)
要求：(1) 如果用这些器材由你来做实验，你在上面所给的器材中选择出的器材有：
；
(2)请你完成实验设计并将实验用电路图画在虚线框中。

(3) 请写出测得被测电阻阻值的主要实验步骤。

25．（6分） 如图所示,均匀圆柱体甲和盛有液体乙的圆柱形容器分别置于高度差为h
的两个水平面上。甲物高为5h、底面积为S甲；圆柱形容器高度为7h, 液体乙深度为6h，
底面积为S乙（S甲=2S乙），密度为ρ乙。求：
（1）液体乙的质量；
M
N
4h
甲
乙
（2）若沿图示水平面MN处切去部分甲物。从容器中抽取部分乙液体至水平面MN处，发现二者质量的变化是一样的。现从甲的上部继续沿水平方向截去高度Δh后，甲对水平地面的压强为P甲’；向容器中加入深度为Δh的液体乙后，乙对容器底部的压强为P乙’，请通过计算比较P甲’和P乙’的大小关系及其对应的Δh的取值范围。

2018年河北区初中毕业生学业考试模拟试卷（二）
物理参考答案
一、单项选择题(本大题共l0小题，每小题3分，共30分)
1
2
3
4
5
6
7
8
9
10
C
C
D
C
D
C
B
D
B
D
二、多项选择题(本大题共3小题，每小题3分，共9分。全部选对的得3分，选对但不全
的得1分，不选或选错的得O分)
11
12
13
A D
A B C
B C
三、填空题(本大题共6小题，每小题4分，共24分)
14．不变；变小 15．汽化（蒸发）；吸热 16．小；轻小物体
17．80；0 18．1:4；8:3 19．750；10
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还
要有公式及数据代入过程，结果要有数值和单位）
20．（7分）（1）Q吸=cm（t-t0）（1分）
=4.2×103 J/（kg•℃）×5kg×（100℃-20℃）（1分）
=1.68×106 J（2分）
（2）
21．（6分）（1）右（1分）；便于测量力臂（1分）；（2）小宇（1分）；不同的物理量不能加减运算（其他答案正确均给分）（1分）；（3）变大（1分）；（4）杠杆自身的重力对平衡有影响（1分）。
22．（6分）
（1）（2分）
（2） （2分）
（3）（2分）

23．（6分）（1）图略（1分）；
（2）右（1分），向右移动滑动变阻器的滑片（1分），1.5（1分）；
（3）15Ω电阻断路（1分），在电压不变时，通过导体的电流与导体的电阻成反比（1分）。
24．（6分）
（1）干电池两节、开关三只、被测电阻RX、电阻箱、滑动变阻器、电压表和若干导线，（1分）
S1
S2
Rx
R
R0
S
（2） （2分）
（3）实验步骤：
①按照电路图连好实物图，断开S2，闭合开关S、S1，调节滑动变阻器的滑片到适当的位置，记下电压表的示数为U；（1分）
②断开S1，闭合开关S、S2，调节电阻箱，使电压表的示数为U； （1分）
③读出电阻箱此时接入电路的阻值R，即被测电阻的阻值Rx=R 。 （1分）
25．（6分）
（1） （2分）
（2） （1分）

当0<Δh<1.2h时，P甲’>P乙’ （1分）
当Δh=1.2h，P甲’=P乙’ （1分）
当1.2h<Δh<4h时，P甲’< P乙’ （1分）
