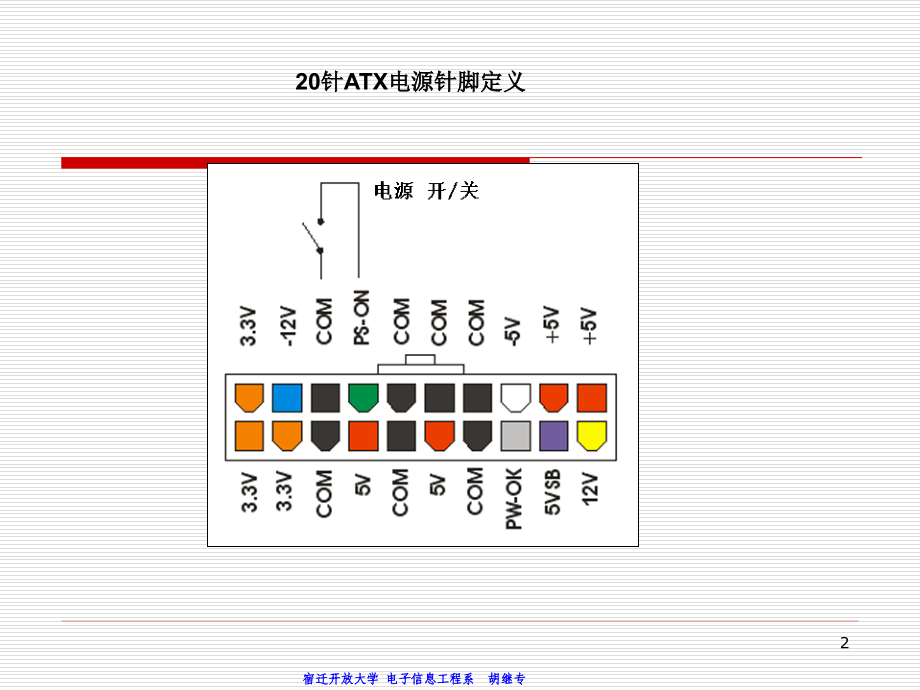

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,宿迁开放大学 电子信息工程系 胡继专,ATX,电源接口定义及监测点,开机电路检测点,PCI-E X16,插槽定义及检测点,PCI-E X1,插槽故障检测,内存供电电路检测点,CPU,供电电路检测点,计算机主板电路关键检测点的检测,1,20,针,ATX,电源针脚定义,2,黄色：,12V,+12V,为硬盘、光驱、软驱的主轴电机和寻道电机提供电源，为,ISA,插槽提供工作电压和串口设备等电路逻辑信号电平。,+12V,的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，如果,+12V,供电短缺直接会影响,PCI-E,显卡性能，并且影响到,CPU,，直接造成死机。,蓝色：,12V,12V,的电压是为串口提供逻辑判断电平，需要电流不大，一般在,1A,以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的,0,电平从,-3V,到,-15V,，有很宽的范围。,红色：,5V,5V,电源是提供给,CPU,和,PCI,、,AGP,、,ISA,等集成电路的工作电压，是电脑中主要的工作电源。目前，,CPU,都使用了,+12V,和,+5V,的混合供电。它的电源质量的好坏，直接关系着计算机的系统稳定性。,白色：,5V,5V,是为逻辑电路提供判断电平，需要电流很小，一般不会影响系统正常工作。,ATX,电源接口定义,3,橙色：,3.3V,3.3V,是,ATX,电源专门设置的，为内存提供电源。该电压要求严格，输出稳定，纹波系数要小，输出电流大,(20A),。一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。使用,+2.5V DDR,内存和,+1.8V DDR2,内存的平台，主板上都安装了电压变换电路。,紫色：,5VSB,（,+5V,待机电源）,ATX,电源通过,PIN9,向主板提供,5V 720mA,的电源，这个电源为,WOL(Wake-up On Lan),和开机电路，,USB,接口等电路提供电源。如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从,+5VSB,供电端分取电流。这路输出的供电质量，直接影响到了电脑待机是的功耗。,绿色：,P,ON,（电源开关端）,通过电平来控制电源的开启。现在的电源很多加入了保护电路，短接电源后判断没有额外负载，会自动关闭。,灰色：,P,OK,（电源信号线）,一般情况下，灰色线,P-OK,的输出如果在,2V,以上，那么这个电源就可以正常使用；如果,P-OK,的输出在,1V,以下时，这个电源将不能保证系统的正常工作，必须被更换。,4,ATX,架,构,电,源,引脚,1,2,3,4,5,6,7,8,9,10,颜色,橙,橙,黑,红,黑,红,黑,灰,紫,黄,电压,3.3V,3.3V,GND,5V,GND,5V,GND,5V,5V,12V,引脚,11,12,13,14,15,16,17,18,19,20,颜色,橙,蓝,黑,绿,黑,黑,黑,白,红,红,电压,3.3V,-12V,GND,5V,GND,GND,GND,-5V,5V,5V,注：,1,、将,14,、,15,短接后即可触发（断开关机），即,14,绿为,PS-ON,与地短路后变为,0V,，未触发前紫、绿均为,5V,。,2,、,灰色,8,为,PG,信号,。,PW-OK,是供主板检测电源好坏的输出信号,使用灰色线由,ATX,插头,8,脚引出,待机状态为零电平,受控启动电压输出稳定后为,5V,高电平,.,5,14,号针（,Pin 14 PS-ON,）就是控制电源开启关闭的。单个针没有回路怎么控制开关，其实所有的地线（,GND,）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当,Pin 14,针与,GND,针短接后，,Pin 14,针本身的电位就低了，电源也就开启了，反之亦然。现在很清楚了,要想无主板开启,ATX,电源，只需要将,Pin 14,针（绿色线，图中也标绿了）与任意一个,GND,针（黑色线，图中标灰了）短接就可以。,24,针,ATX,电源针脚定义,6,待机电压检测点：,1,：,ATX,第,9,脚,5VSB,，,PCI,槽,A14,脚,3.3VSB,，,3,3VSB,一般由,1117,或,1084MOS,管转换,2,：,CMOS,跳帽,2.5V,以上电压,3,：触发排针,2.5V,以上电压，,复位关键测试点：,1:P CI,槽,A15,脚,3.3V,电压,2,：,IDE,槽第一脚,5V,电压,3,：,BIOS,芯片倒数第二脚,3.3V,4,：,CPU,假负载,PG,信号,2.5V,电压,5.1117,中间脚有,3.3VSB,。无电压，为桥坏。（排除集成网卡和,I/O,）,7,2,、晶振检测,1,（,1,）主板上第一种为：,14.318,兆赫兹时钟晶振,（,2,）主板上第二种为：,32.768,千赫兹时实晶振,（,3,）主板上第三种为：,24.576,兆赫兹声卡晶振,4,（,4,）主板上第四种为：,25,兆赫兹网卡晶振,8,1,、,14.318M,晶振为时钟晶振，工作电压为,1.1-1.6V,。,2,、,24M,晶振为,BGA,内部,VGA,部分提供相关工作时钟。,3,、,24.576M,晶振用于音效芯片，工作电压为,1.1-2.2V,。,4,、,25M,晶振用于,网卡,部分，为网卡提供工作时钟，也用于,Nvidia,芯片上电时序中所需的时钟，电压为,1.1-2.2V,。,5,、,32.768KHZ,晶振为实时晶振，工作电压为,1.4V,左右，系统时间基准时钟，上电之前为南桥内部提供工作所需时钟。,主板中最常规的用到的晶振可归为,5,种：,对于,INTEL,、,AMD,、,ATI,芯片的主板，,32.768KHZ,晶振不起振，会导致主板不上电或上电后全板无复位。对于,NVIDIA,芯片主板，,32.768KHZ,晶振不起振则会出现跑,CF,或,45(,对应的数码卡,),，数码卡跑,FF,有可能会出现,I/O(winbond83627),第,18,脚或,21,脚两者中有一个无时钟,。,9,PCI-E X16,插槽定义,10,PCI-E X16,插槽故障测试点,测试点,1,：,复位信号点。,PCI-E X16,插槽中提供一个复位信号点，位于,A11,引脚，开机时产生高一低的电平信号。,测试点,2,：,时钟信号点。,PCI-E X16,插槽中提供两个时钟信号点，分别位于,A13,、,A14,引脚，正常时，时钟信号点的工作电压为,1.6V,。,测试点,3,：,电压信号点。,PCI-E X16,插槽需要两种工作电压：,+12V,和,3.3V,。其中，,B1,、,B2,、,B3,、,A2,、,A3,脚为,12V,供电脚，,A9,、,A10,、,B8,、,B10,脚为,3.3V,供电脚。,11,12,PCI-E X1,插槽故障检测点,13,1,、,DDR3,的核心供电为,1.5V,：,可以在打值卡或是内存条的,51,、,170,、,197PIN,上测得。,2,、,DDR3,的负载供电,VTT_DDR,为主供电的一半（,0.75V,）：,可以在,120,、,240PIN,上测得,3,、,DDR3,的,SPD,供电,VCC_SPD,为,3.3V,：,可以在,236PIN,上测得,4,、,DDR3,的基准电压,VREF,为,0.75V,：,可以在,1,、,67PIN,上测得,内存供电电路测量点,14,内存槽核心供电的对地阻值,1,、,SDR,：,168,脚 对地阻值,20,欧以上,2,、,DDR1,：,180,脚 对地阻值,20,欧以上,3,、,DDR2,：,184,脚 对地阻值,20,欧以上,(ATI,、,NF,芯片组可能只有十几欧）,4,、,DDR3,：,51,脚,5,、,DDR3,的时钟一共有,4,个：,可以在,63,、,64,、,184,、,185PIN,上测得电压或波形，有的主板不上内存会没有时钟，一般时钟只需要打值即可,6,、,DDR3,的复位电压为,1.5V,：,可以在,168PIN,测得,7,、,DDR3,的系统管理总线,SDA,、,SCL,电压：,分别可以在,238,、,118PIN,上测得,3.3V,的电压,15,CPU,核心供电部分检测,1,、,上下管,D,极对地阻值：,(,370.462,、,754,、,939,、,AM2,、,478,、,775),CPU,单相供电电路中的高端,MOS,管,(,上管,),（,VT1,）与低端,MOS,管（下管）（,VT2,）的,G,、,D,、,S,极的对地阻值分别如下：,VT1,：,G,极对地阻值为,400,以上，,D,极对地阻值为,200,以上，,S,极对地阻值为,20,以上；,VT2,：,G,极对地阻值为,400,以上，,D,极对地阻值为,25,以上，,S,极对地阻值为,0,。,加上电源后，上管,S,极和下管的,D,极,Vcore,电压：,1.0V,1.7V,的（此点可判断整体,CPU,供电电路是否正常）；,测,VT1,的,D,极：电压,12 V,或者,5V,；,测,VT1,的,G,极：高电平,3V,以上控制电压；,2,、电压测量：,16,
