BACCINI丝网印刷设备硬线维护保养解析.pptx

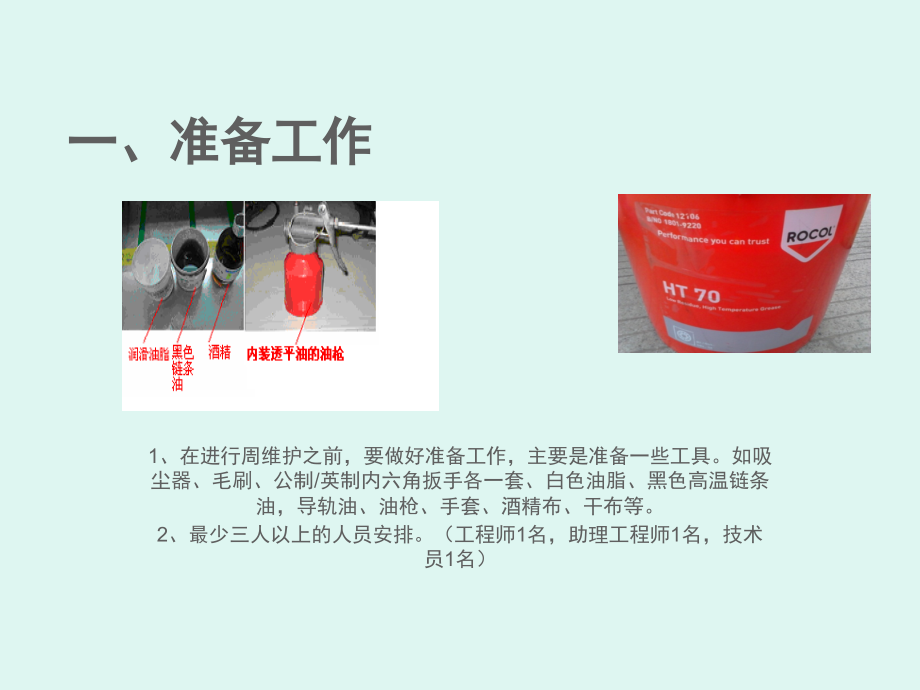

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版标题样式,单击此处编辑母版文本样式,#,单击此处编辑母版文本样式,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,#,#,单击此处编辑母版文本样式,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,#,单击此处编辑母版文本样式,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,#,THANK YOU,谢谢,BACCINI,硬线设备维护保养,(,黄雄昌）,BACCINI,设备硬线保养,2012.05.12,一、准备工作,1,、在进行周维护之前，要做好准备工作，主要是准备一些工具。如吸尘器、毛刷、公制,/,英制内六角扳手各一套、白色油脂、黑色高温链条油，导轨油、油枪、手套、酒精布、干布等。,2,、最少三人以上的人员安排。（工程师,1,名，助理工程师,1,名，技术员,1,名）,二、拆侧盖过程,1,、,戴好手套，,首先确认机器的上料处无承载盒，升降台处于低位。然后按下机器控制面板上的“,CYCLE STOP”,按钮，接着将按钮开关“,MAN STEP AUT”,有自动状态“,AUT”,转动到手动状态“,MAN”,。,此处无承载盒,升降台在最低位置,按钮“,CYCLE STOP”,按钮开关“,MAN STEP AUT”,处在手动状态,二、拆侧盖过程,2,、用公制,5mm,内六角扳手将两道烘箱侧盖拆下，并将两道烘箱外侧的托盘上的片子全部拿出来。确定行走臂上没片子。,二、拆侧盖过程,3,、将机器的急停按钮拍下，打开侧门，用公制的,4mm,内六角扳手开始从第一道上料行走臂处将行走臂的侧盖拆下来，然后按行走臂侧盖内的编号顺序摆放，并将固定行走臂侧盖的所有螺钉拆下来放在事先准备好的盒子里。,急停按钮,行走臂的侧盖,打开此门,二、拆侧盖过程,4,、在拆第一道装有光纤传感器的侧盖时，一定要小心，确保传感器不要折断，要摆放好位置，如光纤线被扎带固定就不需要将侧该盖拿出来。,光纤线,二、拆侧盖过程,5,、拆旋转台面下面的侧盖时，用,2.5mm,公制内六角扳手去拆此侧盖的螺钉，并将螺钉放好。,未拆之前，旋转台面下的侧盖,拆下之后,二、拆侧盖,过程,6,、拆第一道下料行走臂的侧盖和上料行走臂一样，并将固定行走臂侧盖的螺钉放好。（在这里要求在拆烘箱里面靠里面托盘的那段行走臂侧盖时，一定要先拆下烘箱两侧的侧板，用公制,5mm,的内六角扳手去拆烘箱两侧的侧板螺钉，然后再拆那段行走臂侧盖。注意螺钉要放好。）,下料行走臂侧盖,二、拆侧盖过程,6,、第二道和第三道的拆法同第一道一样，这里尤其注意各道上料的光纤传感器，防止被折断。,三、清理过程,主要清理以下几处：,1,、,清理上下料行走臂里面的碎片,，将事先准备好的吸尘器去吸碎片，清理碎片时，大的碎片要用手拿出来（一定要戴好手套）（图,1,）；,对于小的碎片，要用吸尘器将碎片吸干净（图,2,）；对于有些碎片不容易用上述方法将碎片弄干净，可借助毛刷将其扫出来，将碎片吸干净（图,3,）。切记不用气枪吹，并且一定要将电机里面碎片清理干净！,（图,1,）,（图,2,）,（图,3,）,三、清理过程,清理后状态,三、清理过程,2.,上料处清理碎片。方法同,1,。,清理后状态,清理前状态,三、清理过程,3.,中心爪电机的碎片清理。方法同,1,。,清理前状态,清理后状态,三、清理过程,4.,清理旋转台面下面的碎片。只允许用毛刷将碎片扫出来，再用吸尘器清理碎片。注意事项；如果,19MG,没有故障，切记不要拆除旋转台面和电机。顺便检查上料和下料顶针电机。,清理碎片状态,三、清理过程,5.,清理烘箱里面的碎片。方法同,1,。,需清理的碎片,清理碎片状态,四、检查过程,1,、检查上料承载盒升降台的丝杆是否要加油。,四、检查过程,2,、检查印刷台面孔，看台面孔是否被堵。如果堵塞需清理。如果里面有浆料，可以用清洗机清洗。,四、检查过程,3,、检查旋转台的台面里的顶杆，主要是检查顶杆的上下活动性以及顶杆的每个紧固螺钉是否拧紧。,顶杆,螺钉,四、检查过程,4,、检查烘箱里控制托盘运动的齿轮边上的定位传感器和减速传感器是否被损坏，以及它们与螺柱的间隙是否正常。,四、检查过程,5,、检查翻转台，主要是检查气缸、同步带 等是否正常以及翻转支架是否正常。,同步带,四、检查过程,6,、检查真空过滤器，看是否要清理。,真空过滤器,真空过滤器拆开后,四、检查过程,7,、检查定位齿、定位螺钉、牛筋管。,四、检查过程,五、加油润滑过程,检查机器上直线电机的导轨以及行走臂上导轨两侧侧壁上面是否有油脂，若油脂太少或没有，则导轨两侧侧壁均匀地涂上白色的高速油脂。若导轨上油脂太脏，则用干抹布就导轨上面的油脂檫干净，重新在导轨两侧侧壁凹槽处均匀地涂上白色的高速油脂。（加油时，要戴好手套）。（注只允许在导轨两侧凹槽处处均匀涂上油脂，多余的油一律用干布擦去。）,五、加油润滑过程,需要加油的地方,：,1,、上下料机械爪手直线电机导轨两侧臂（如图所示）：,五、加油润滑过程,2,、上下料行走臂电机导轨两侧壁：,五、加油润滑过程,3,、卡口处，中心爪电机导轨两侧壁：,五、加油润滑过程,4,、上下料前后行走臂电机上面的导轨两侧：,五、加油润滑过程,5,、烘箱里的前后机械抓手电机和上下机械抓手电机的导轨两侧壁：,五、加油润滑过程,6,、对翻转台附近处的导轨两侧壁加油脂。,此导轨两侧壁,五、加油润滑过程,7,、对行走臂上下 运动的齿轮导轨加油。,五、加油润滑过程,8,、对上下料顶杆电机导轨加油。,五、加油润滑过程,9,、待机器运行时，发现烘箱链条若没有油则需对其加油。,六、装侧盖及准备运行过程,1,、将拆下来的行走臂侧盖都有序地装上去，并小心安装带有光纤的侧盖，确保光纤线不被折断，同时整理好光纤线，确保行走臂在运行时不撞光纤线。,六、装侧盖及准备运行过程,2,、装侧盖时，一定要注意侧盖与旋转台之间要有间隙。,六、装侧盖及准备运行过程,3,、装好旋转台面下的侧盖。,六、装侧盖及准备运行过程,4,、检查各侧盖是否安装完毕，并将机器的各侧门关上。,5,、将机器的急停按钮拔出，对机器进行复位，准备生产。,6,、大家不要忘记去做好周围的,5S,工作。,复位按钮,急停按钮,七,.,年度保养检查事项,1,，检查,UPS,：,a,，检查,UPS,运行环境。,b,，检查,UPS,输入实测值,/,参考值。,C,，检查,UPS,输出实测值,/,参考值。,d,，检查,UPS,直流配置电池。,2,，检查台面水平磨损度，磨损过大更换台面。,或,=,3,，检查网版轴承，查看轴承滚珠是否开裂，如果有开裂滚珠现象，或频繁使用,1,年以上，更换整套轴承（,4,只）。,=,开开裂轴承,海宁代夫特自动化设备有限公司,海宁代夫特自动化设备有限公司,Haining Delft Automation Equipment Co.,Ltd,地址：浙江省海宁市袁花镇庙弄3号,3,楼,305,室,305 Room,No.3,miaonong,Road,Yuanhua,town,Haining,city,zhejiang,province,Fax：05,73-87882005,Mobile,：,18357227238,E-mai：,hxiongc,
