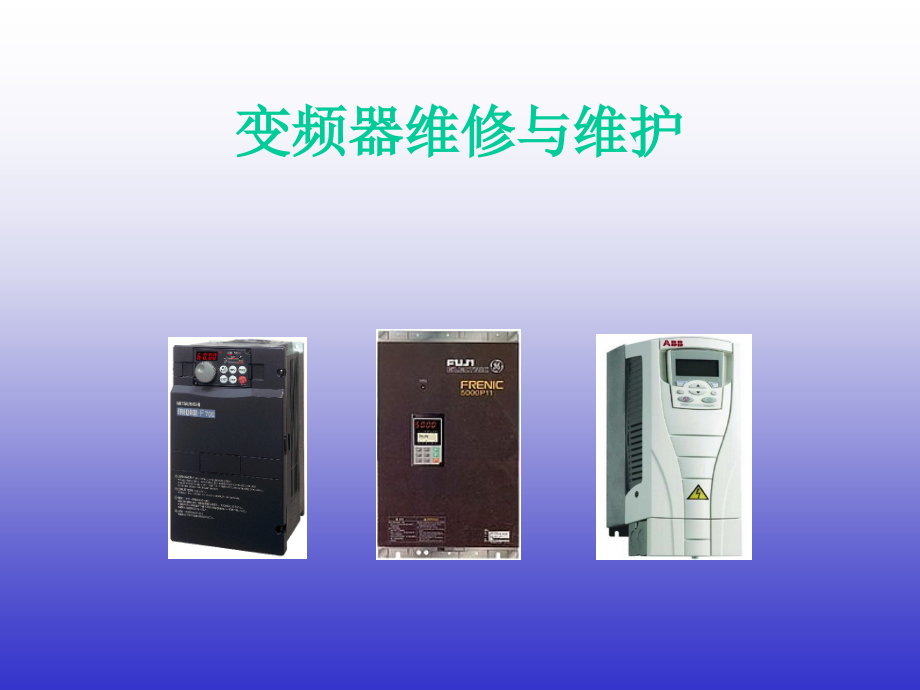

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,变频器维修与维护,目录,一,.,变频器的组成及常见故障,二,.,变频器故障综合分析与处理方法,三,.,各品牌变频器常见故障,1,、变频器组成,整流电路,直流中间电路,逆变电路,控制电路,一,.,变频调速器的组成及常见故障,过电流,过电压,欠电压,快速熔断器故障,过热,短路故障,2,、变频器常见故障,二,.,变频器故障综合分析与处理方法,1,、变频器故障分类,一种是在运行中频繁出现 的自动停机现象，并伴随着一定的故障显示代码,另一种是由于使用环境恶劣，高温、导电粉尘引起的短路、潮湿引起的绝缘降低 或击穿等突发故障,2,、变频器故障分析,2.1,在运行中频繁出现 的自动停机现象，并伴随着一定的故障显示代码，其处理措施可根据随机说明书 上提供的指导方法，进行处理和解决。这类故障一般是由于变频器运行参数设定 不合适，或外部工况、条件不满足变频器使用要求所产生的一种保护动作现象,2.2,由于使用环境恶劣，高温、导电粉尘引起的短路、潮湿引起的绝缘降低 或击穿等突发故障（严重时，会出现打火、爆炸等异常现象）。,处理方案,:,这类故障发生后，一般会使变频器无任何显示，其处理方法是先对变频器解体检查，重点查找损坏件，根据故障发生区，进行清理、测量、更换，然后全面测试，再恢复系统，空载试运行，观察触发回路输出侧的波形，当,6,组波形大小、相位差相等后，再加载运行，达到解决故障的目的,3.1,主电路故障,（,1,）整流桥的损坏,变频器整流桥的损坏也是变频器的常见故障之一，早期生产的变频器整流块均以 二极管整流为主，目前部分整流块采用晶闸管的整流方式,(,调压调频型变频器,),。,整流块损坏后一般会出现变频器不能送电、保险熔断等现象，三相输入或输出端呈低阻值或短路（正常时其阻值达到兆欧以上）。,在更换整流块时，要求其在与散热片接触面上均匀地涂上一层传热性能良好的硅导热膏，再紧固螺丝。,如果没有同型号整流块时，可用同容量的其它类型的整流 块替代，其固定螺丝孔，必须重新钻孔、再安装、接线。,3,、变频器故障处理方法,（,2,）充电电阻易损坏,原因,1,：如主回路接触器吸合不好时，造成通电时间过长而烧坏；或充电电流太大而烧坏电阻；,原因,2,：重载启动时，主回路通电和,RUN,信号同时接通，使充电电阻既要通过充电电流，同时又要通过负载逆变电流，故易被烧坏。,其损坏的特征，一般表现为烧毁、外壳变黑、炸裂等损坏痕迹。也 可根据万用表测量其电阻（不同容量的机器，其阻值不同，可参考同一种机型的 阻值大小确定）判断。,（,3,）逆变器模块烧坏,中、小型变频器一般用三组,IGBT,；大容量的机种均采用多 组,IGBT,并联，故测量检查时应分别逐一进行检测。,IGBT,的损坏也可引起变频器,OC,保护功能动作。,损坏原因,:,输出负载发生 短路；负载过大，大电流持续运行；负载波动很大，导致浪涌电流过大；冷却风 扇效果差；致使模块温度过高，导致模块烧坏、性能变差、参数变化等问题，引 起逆变器输出异常。,例,1,：一台,FRN22G11S-4CX,变频器，输出电压三相差为,106V,，,解体在线检查逆变模块（,6MBP100RS-120,）,外观，没发现异常，测量,6,路驱动电路也没 发现故障，将逆变模块拆下测量发现有一组模块不能正常导通，该模块参数变化很大（与其它两组比较），更换之后，通电运行正常。,例,2,：,MF-30K-380,变频器在启动时出现直流回路过压跳闸故障。这台变频器并不是每次启动时，都会过压跳 闸。检查时发现变频器在通电（控制面板上无通电显示信号）后，测得直流回路 电压达到,500V,以上，由于该型变频器直流回路的正极串接了,SK-25,接触器。在有合闸信号时经过预充电过程后吸合，故怀疑预充电回路性能不良，断开预充电回 路，情况依旧。用电容表检查滤波电容发现已失效，更换电容后，变频器工作正常。,3.2,辅助控制电路故障,变频器驱动电路、保护信号检测及处理电路、脉冲发生及信号处理电路等控制电路称为辅助电路。,原因：较为复杂，除固化程序丢失或集成块损坏。,故障处理方法：一般只能采用控制板整块更换，或集成块更换，其他故障较易判断和处理。,（,1,）驱动电路故障,驱动电路用于驱动逆变器,IGBT,，也易发生故障。一般有明显的损坏痕迹，诸如器件（电容、电阻、三极管及印刷板等）爆裂、变色、断线等异常现象，但不会出 现驱动电路全部损坏情况。处理方法一般是按照原理图，每组驱动电路逐级逆向检查、测量、替代、比较等方法；或与另一块正品（新的）驱动板对照检查、逐 级寻找故障点。,大功率晶体管工作的驱动电路的损坏也是导致过流保护功能动作的原因之一。驱动电路损坏表现出来最常见的现象是缺相，或三相输出电压不相等，三相电流不平衡等特征。,处理故障步骤：首先对整块电路板清灰除污。如发现印刷电路断 线，则补线处理；查出损坏器件即更换；对怀疑的元器件，进行测量、对比、替代等方法判断，有的器件需要离线测定。,驱动电路修复后，还要应用示波器观察各组驱动电路信号的输出波形，如果三相脉冲大小、相 位不相等，则驱动电路仍然有异常处（更换的元器件参数不匹配，也会引起这类现象），应重复检查、处理。,（,2,）开关电源损坏,开关电源损坏的一个比较明显的特征就是变频器通电后无显示。,开关电源的损坏常见的有开关管击穿，脉冲变压器烧坏，以及次级输出整流二极管损坏，滤波电容使用时间过长，导致电容特性变化（容量降低或漏电电流较大），稳压能力下降，也容易引起开关电源的损坏。,例,1,：富士,G9S,则使用了一片开关电源专用的波形发生芯 片，由于受到主回路高电压的窜入，经常会导致此芯片的损坏，由于此芯片市场很少能买到，引起的损坏较难修复。另外，变频器通电后无显示，也是较常见的故障现象之一，引起这类故障原因，多数也是由于开关电源的损坏所致。,例,2,：,MF,系列变频器的开关电源采用的是较常见的反激式开关电源控制方式，开关电源的输出级电路发生短路也会引起开关电源损坏，从而导致变频器无显示。,（,3,）反馈、检测电路故障,在使用变频器过程中，经常会碰到变频器无输出现象。驱动电路损坏、逆变模块损坏都有可能引起变频器无输出，此外输出反馈电路出现故障也能引起此类故障 现象。有时在实际中遇到变频器有输出频率，没有输出电压（实际输出电压非常 小，可认为无输出），这时则应考虑一下是否是反馈电路出现了故障所致。,在反馈电路中用于降压的反馈电阻是较容易出现故障的元件之一；,检测电路的损坏也是导致变频器显示,OC,保护功能动作的原因，检测电流的霍尔传感器由于受温度，湿度等环境因素的影响，工作点容易发生飘移，导致,OC,报警。,（,3,）反馈、检测电路故障,在更换功率模块的同时，应先检查驱动电路的工作状态，以免由于驱动电路的损坏，导致,IGBT,功率模块的重复损坏；,欠压故障发生的主要原因是快速熔断器或整流模块的损坏，以及电压检测电路的损坏。电压检测采样信号是从主直流回路直接 取样，经高阻值电阻降压，并通过光耦隔离后送到,CPU,处理，由高低电平判断是欠压还是过压；,过热停机，多数原因是由冷却风扇散热不足引起的。保持合适的温度，是降低变频器故障和延长使用寿命的有效措施。实验证明，变频器的使用环境温度每升高,10,，则其使用寿命减少一半。,在日常使用中，应根据变频器的实际使用环境状况和负载特点，制定出合理的检修周期和制度，在每个使用周期后，将变频器整体解体、检查、测量等全面维 护一次，使故障隐患在初期被发现和处理。,（,1,）定期（根据实际环境确定其周期间隔长短）对变频器进行全面检查维护，必 要时可将整流模块、逆变模块和控制柜内的线路板进行解体、检查、测量、除尘和紧固。由于变频器下进风口、上出风口常会因积尘或因积尘过多而堵塞，其本身散热量高，要求通风量大，故运行一定时间后，其电路板上（因静电作用）有积尘，须清洁和检查。,（,2,）对线路板、母排等维修后，要进行必要的防腐处理，涂刷绝缘漆，对已出现局部放电、拉弧的母排须剔除其毛刺，并进行绝缘处理。对已绝缘击穿的绝缘柱，须清除炭化或更换。,（,3,）对所有接线端检查、紧固，防止松动引起严重发热现象的发生。,（,4,）对输入（包括输出）端、整流模块、逆变模块、直流电容和快熔等器件进行 全面检查、参数测定，发现烧毁或参数变化大的器件应及时更换。,（,5,）对变频器内风扇转动状况、要经常仔细检查，断电后，用手转动风叶，观察 轴承有无卡死或转动不灵活现象，必要时更换处理。,（,6,）仔细检查控制电路板上电子元器件，检查和处理脱焊、变色、鼓肚、开裂、断线（印刷板线路）等异常现象，必要时对外表异常的元器件，可从电路板上脱 焊测量检查或更换。,4,、变频器日常检修,（,7,）由于变频器在设计时其电子元器件考虑了使用老化引起的容量降低问题，故在维修中，不必对容量降低小的电容立即更换。在实际中，电容容量降低高低与变频器使用环境、负载大小、工作制等状况有直接的关系，恶劣环境、负载越大、停启频繁等运行状况，会加速直流主电容老化。另外，定期维护时，要详细检 查主直流回路电容器有无漏液、外壳有无膨胀、鼓泡或变形，安全阀是否冲开，并对电容容量、漏电流（漏电流大，会使电容器过热，引起安全阀冲开，甚至电 容爆炸）、耐压等进行测试，对容量降低,30%,以上、漏电流超过,70mA,、,耐压低于,650V,的电容应及时更换。对新电容或长期闲置未使用的电容，应进行性能测试，满足使用要求后才可替换使用。,（,8,）对整流块、逆变,IGBT,等大电流的器件要用万用表、电桥等仪器、工具进行检测和耐压实验，测定其正向、反向电阻值，并做表格记录，对参数 相差较大的模块要更换。,（,9,）对主接触器及其它辅助继电器进行检查，仔细观察各接触器动静触头有无拉弧、毛刺或表面氧化、凹凸不平，发现此类问题应对其相应的动静触头进行更换，确保其接触安全可靠。,（,10,）经常检查电源电压波动程度。改善变频器使用环境和负载波动大的现象，避免大电流对变频器冲击的影响。,三,.,各品牌变频器常见故障,1.ABB,变频器,开关电源损坏,整流桥损坏,主控板损坏,驱动厚膜的损坏,散热风扇,2.,三菱变频器,驱动电路老化,IPM,模块的损坏,无显示故障,UV(,欠压,),故障,开关电源损坏,3.,西门子变频器,MM4,系列,通电无显示,驱动电路损坏,
