供热系统培训-商务人员.ppt

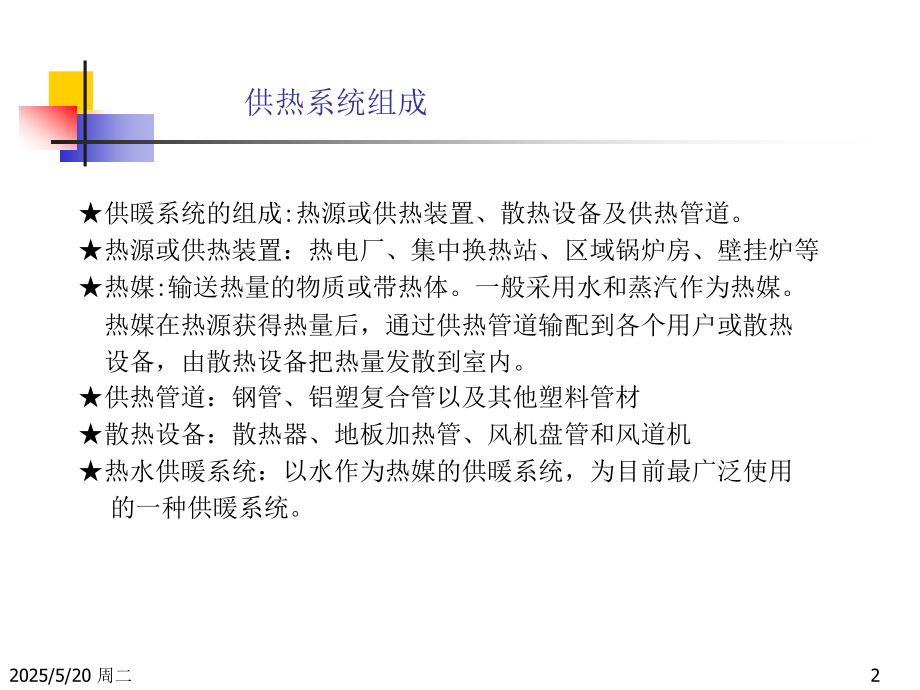

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,供热系统基础知识培训,商务人员,HEATING SYSTEM TRAINING,2025/5/20 周二,1,供热系统组成,供暖系统的组成:热源或供热装置、散热设备及供热管道。,热源或供热装置：热电厂、集中换热站、区域锅炉房、壁挂炉等,热媒:输送热量的物质或带热体。一般采用水和蒸汽作为热媒。,热媒在热源获得热量后，通过供热管道输配到各个用户或散热,设备，由散热设备把热量发散到室内。,供热管道：钢管、铝塑复合管以及其他塑料管材,散热设备：散热器,、地板加热管、风机盘管和风道机,热水供暖系统：以水作为热媒的供暖系统，为目前最广泛使用,的一种供暖系统。,2025/5/20 周二,2,供热系统分类,按采暖系统循环动力分：自然循环、机械循环系统,按提供热源的方式分：集中供暖式、集中分散式、分散式（壁挂炉,采暖系统），集中分散式和分散式供暖系统均属分户采暖系统,按热媒参数分：低温水采暖系统（热媒参数低于100,C,）、,高温水采,暖系统（热媒参数高于100,C,）,按末端散热设备分：暖气片系统、地板辐射采暖系统、风机盘管系,统以及风道机系统,按采暖管道布置方式分：上供下回系统，下供下回系统,按采暖管道连接方式分：单管系统、单管跨越系统、双管系统,2025/5/20 周二,3,建筑热负荷,供热系统应补偿建筑物中的,热量损失，即热负荷。,（,n,w,）,：传热系数,m,2,C,：传热面积,m,2,n,：,室内温度,C,w,：,室外温度,C,2025/5/20 周二,4,壁挂炉选型,根据计算热负荷选型,（,n,w,）,根据面积热指标选型,q*f,：建筑物估算热负荷,q：,建筑面积热指标/,m,2,f：,建筑面积,m,2,2025/5/20 周二,5,UP15-50/60,循环泵,800,L/h,时，,UP15/50，,扬程3.8,mH,2,O；,UP15/60，,扬程4.5,mH,2,O,。,锅炉提供了,UP15/50,和,UP15/60,两种型号的水泵供选配。,若更换更大型号的循环水泵影响旁通阀的正常使用。,2025/5/20 周二,6,“,Weekly”,温度控制器,一周温控器可与锅炉相连，,从而遥控锅炉的运行。前提是,锅炉可接驳一周温控器。,功能:,两档调节温度 (舒适,-,经济)。,可进行个性化的每周每日温,度设定。,常温防冻程序。,具有时钟的功能,2025/5/20 周二,7,主要功能有：,采暖卫生热水温度可调,模式转换（,OFF-,冬季-夏季）,舒适经济运行方式,显示时间温度,可连接电话遥控,可接驳室外温控器,一周分时段温控功能,度假功能,故障代码显示,防冻功能,低温运行功能,预定维护功能,遥控器,2025/5/20 周二,8,电动两通阀是中央空调风机盘管的配套产品,由驱动器和阀体两部分组成，该阀通常与温控器配套使用，,室内温度可由用户自行确定，超过设定温度后，由室内温控器控制两通阀启闭。当,两,通阀断电后，自动切断水路。,电动两通阀也可安装在地板辐射采暖系统各分支环路的回水管上，与温控器连锁实现房间温度的灵活控制，节约能耗。,电动两通阀,2025/5/20 周二,9,户式燃气采暖系统,2025/5/20 周二,10,户式采暖系统的分类及特点,系统分类,系统特点,散热器采暖,散热均匀柔和，舒适性好。安装温控器可实现房间的温控调节。采用新型高档散热器，表面光滑，美观典雅，可起到装饰居室的效果。,地热采暖,热量主要以辐射方式传递，温度场均匀，热舒适性好热媒温度低温差小，系统所需流量大；系统热惰性大热量均衡,稳定,，,节能,、,免维修,、,方便管理，,采用温控装置时应慎重。,风机盘管系统,采用风机盘管作为末端装置，与空调系统配套使用。系统阻力大，流量大，热媒温差小。通常采用三速风量调节以控制室温。一般无新风供给。,风道机系统,风管式单冷机组与热水炉配套使用。新风供给和冬季加湿比较容易实现。各空调房间分室调节较困难。,2025/5/20 周二,11,散热器,散热器是户内供热系统的基本设备，也民用采暖系统中的末端装置。,散热器按其材质主要可分为铸铁散热器,、,钢制散热器,、,铝合金散热,器以及铜铝复合散热器等。,铸铁散热器虽然具有耐腐蚀，适用范围广等优点，但由于内腔含铸,沙会造成管路系统的堵塞，因而已经越来越不能适应我国计量供热,系统的发展。新修正的采暖通风与空气调节设计规范上明确规,定：“安装热量表和恒温阀的热水采暖系统不易采用水流通道内含有,粘沙的散热器。”,2025/5/20 周二,12,不同类型的散热器,散热器类型,特 点,铸铁散热器,表面粗糙，耐腐蚀性强。热惰性强，室温稳定,钢制散热器,表面光滑，承压能力高。热惰性小，便于调节,传热性能好，因而是欧洲最常见的散热器。,铝合金散热器,机械加工性能好，重量轻，内表面应防腐处理,铜铝复合散热器,铜铝或钢铝复合管加铝合金肋片，重量轻。,一般情况下，壁挂炉散热器系统供水温度为80,，回水温度为60,。,也可以采用供水温度为60,，回水温度为40,，但会增大所需散热,器的面积。,2025/5/20 周二,13,接口方式,特 点,上进下出,标准接口方式，散热效果最佳，传热系数最大。,下进下出,散热效果相对较差，在温差相同时，其传热系数与上进下出同侧连接时相差15%左右。,底进底出,散热器底部设置挡水板来强制改变散热器内热水流过的途径，可达到与上进下出接口方式同样的散热效果。,散热器主要接口方式的分类及特点,2025/5/20 周二,14,散热器的布置,散热器的布置原则应以容易造成室内冷暖空气的对流；室外侵入,的冷空气加热迅速，人们的停留区暖和和舒适以及少占用室内有效,空间和使用面积。,房间有外窗时，散热器一般应安装在每个外窗的窗台下。这样散,热器上升的对流热气流就能阻止和改善从玻璃窗下降的冷气流和玻,璃冷辐射的影响，使流经工作区的空气温暖和舒适。,为了方便家具的布置，也考虑选用高款且占地少的散热器布置在,房间靠近玻璃窗的内墙侧。在进深相对小的房间内，易使空气形成,环路，增强对流换热。,2025/5/20 周二,15,散热器的安装,散热器安装步骤：,1,.检查散热器包装内散热器及安装配件是否完好无损。,2.,准确测量数据，,并考虑整体布局的美观，,确定散热器安装位置,。,3.散热器支管安装时，应保持1%的坡度以方便系统排气。,4.散热器挂片安装时，注意保护散热器表面喷涂层，避免划伤磕碰。5.散热器及管道安装完毕后，,需对系统进行,打压,试验。,6.,清洗采暖系统以防止有污物和杂物阻塞管道及设备。,7,.,施工完毕,后，,将现场,清理,干净，挪动物品,复,位,。,2025/5/20 周二,16,单管顺流&跨越系统,单管顺流式系统,热水依次进入散热器，热媒供水温度逐渐降低，末端散热器会出现,不热的现象。系统简单，省管材，但不能进行局部调节。户式采暖一般不推荐采用。,单管顺流式系统图,2025/5/20 周二,17,单管跨越式系统图,单管跨越系统,跨越管将每组散热器的供回水管连接起来，使得每组散,热器能够在不影响水流量的前提下，独立灵活地调节。在实际工程中，每组散热器上安装温控阀，可根据用户对室温的要求自动调节流量。,单管顺流&跨越系统,2025/5/20 周二,18,双管同程系统,双管同程式系统,在这种系统中，所有散热器的进口热媒温度均相等，较单管系统能,节省用于在末端散热设备上的投资；散热器可安装温控阀能进行独,立灵活的调节。而同程式又使得通过每组散热器的水流通道长度相,等，因此系统的水力平衡性比较优越。,双管同程系统图,2025/5/20 周二,19,双管异程系统,这是一种在欧洲较为常见的连接方式，所有散热器的进口热媒温度均相等，较单管系统能节省用于在末端散热设备上的投资；异程系统布置时，散热器立管距离壁挂炉的水平距离不相等，需在每组散热器上安装温控阀以平衡各散热器环路间的阻力，以避免距离壁挂炉最近的散热器流量过大，距离壁挂炉最远的散热器流量太小；同时可根据用户需求设置房间温度,，灵活独立地进行调节，热舒适性好并节约能源。,双管异程系统图,2025/5/20 周二,20,章鱼式系统,锅炉进出口分别通过分水器和集水器与各组并联散热器连接，各并,联管路间的水力平衡通过分水器上的阀门进行调节来平衡各环路的,阻力，可分室温度控制。热水管道通常采用,PEX,或,XPAP,等塑料管材，,敷设于地板下，是一种比较美观的连接方式，但较费些管材。,章鱼式系统图,2025/5/20 周二,21,有效节约,能源30%,。传热以辐射为主，其实感温度比室内环境温度高出23,。,可节约20%30%的能源。,房间上部温度较低，减少了不必要的热损失。,可方便进行,分户计量、分室控制。,采用壁挂炉作为热源，可实现分散供热，分户计量，解决集中供热收费难的问题，并可按需调节热量，最大限度的节约能源。,扩大,房间有效,使用面积,2%。采用暖气片采暖，一般100,m,2,的住宅占有效使用面积达2,m,2,左右。采用地板采暖，管道全部在地面以下，只有一个60,x80cm,左右的分配器装在橱窗时或暗柜里即可，可以自如地装修墙面、地面、摆放家俱。,散热器对流散热,地板采暖辐射散热,地板采暖系统特点,脚暖头凉的最佳采暖舒适度。由于热量从房间下部向上传递，因而室内温度梯度分布均匀。地板采暖地面有效温度高于呼吸层空气温度，形成独特的微气候条件，使所提供的热量在人的脚部较强，头部温和，给人以脚暖头凉的最佳感。俗话说“寒从足下来”，地板辐射采暖的温度曲线较符合人体生理学特点。,2025/5/20 周二,22,4、使用寿命长、确保,使用50年,。聚丁烯（,PB）,管埋入地面的混凝土内，使用寿命在50年以上，不腐蚀、不结垢，大大减少了暖气片跑冒滴漏和维修给住户带来的烦恼，节约维修费用，方便物业管理，而一般暖气片8-10年就需更换一次，工程量较大。,5、,减少楼层噪音,。目前我国隔层楼板一般选用厚度为15,cm,圆孔板或现浇砼板，其隔音效果极差，楼上人走动，就影响楼下。采用地板采暖，增加了保温层，具有非常好的隔音效果。地板辐射采暖系统耗用的管材较多，提高了系统造价。另外，因为管道均布置在地板下，所有对管道的材质和施工质量要求较高。,地板采暖系统特点,2025/5/20 周二,23,6、,热惰性好。,由于地板采暖通过加热混凝土来实现室内的供暖，故在热源供给中断或是,间歇供暖,的情况下，混凝土贮存的热量将保证室内的温度正常。,7、,清洁卫生,。低温地板辐射采暖室内空气平均流速低于暖气片采暖，不会导致室内空气对流所产生的尘埃飞扬及积尘，可减少墙面物品或空气污染，消除了散热设备和管道积尘及其挥发的异味。地板采暖过程寂静无声。,地板采暖的计算系数,地板采暖系统特点,2025/5/20 周二,24,壁挂炉+地板采暖系统图,2025/5/20 周二,25,地板采暖结构层,为了防止保温层受潮，试具体情况可在保温层的上下加防潮湿的镀铝薄膜。为了减少从地面,、,外墙及楼板等部位的传热损失，地板辐射采暖系统在外墙，地面及楼板处应设置保温层，其厚度根据材质的不同而定，一般不小于30,mm。,地板辐射采暖系统和建筑地面结为一体，它的散热面积是被埋置于地面构造层内的盘管所加热的地面，其结构,由基础层,、,保温层,、,加热盘管,、,豆石混凝土层,、,水泥沙浆找平层及地面层组成。,2025/5/20 周二,26,地板采暖的地面结构形式,2025/5/20 周二,27,水温要求及系统形式,水温要求：,在欧洲，地板采暖供水温度通常为40,，回水温度为30,。供回,水温差小于或等于10,。,在我国，低温热水地板辐射供暖应用技术规程明确规定：供水,温度应技术确定，但不易超过60,，供回水温差不易大于10,。,系统形式：,为了减少系统流动阻力和保证供回水温差不过大，加热管多用并联,布置，并设有集分水器，供水进入分水器后分出若干并联的盘管，,在经回水集中到集水器。,2025/5/20 周二,28,地板表面平均温度,环境条件,适宜温度,最高极限,人员长期停留区域,2426,28,人员短期停留区域,2830,32,无热源停留区域,3540,42,人员长期停留区域，敷设加热管道地板的表面平均温度不超过,28,，这样可以避免由于地面温度过高导致的居住者腿部血液,循环问题。,2025/5/20 周二,29,管材选择,敷设于地面填充层内的加热管，应根据耐用年限要求，使用条件等级，热媒温度和工作压力，系统水质要求，材料供应条件，施工技术条件和投资费用等因素，选择和采用以下管材：,1.交联铝塑复合（,XPAP）,管,2.聚丁烯（,PB）,管,3.交联聚乙烯（,PE-X）,管,4.无规共聚聚丙烯（,PP-R）,管,塑料类管材的性能指标要求的选择计算，可参照北京市标准低温热水地板辐射供暖应用技术规程的有关规定，对散热器供暖系统使用条件分级的选择，应按不低于5级的要求。,2025/5/20 周二,30,管道铺设中需注意的几个问题,对在垫层内埋设管道的要求，主要考虑以下因素：,1、铝塑复合管（,XPAP）,和交联聚乙烯管（,PEX）,的连接，均需采用金属连接配件并用密封圈完成密封，是长期使用过程中造成漏水的隐患，而聚丁烯管（,PB）,和无规共聚聚丙烯管（,PPR）,可采用本体材质的专用连接件进行连接，且在下分双管式系统连接散热器处使用，易于检查和维修，由于住宅工程对户间漏水的严格禁忌，根据试点工程的经验，限制,XPAP,管和,PEX,管在垫层内设置连接配件。,2、防止地面因热作用而开裂和管道在地面二次装修时受到损坏，除垫层有一定厚度外，还可采用在管道周围铺设绝热材料、设置沟槽或设置柔性套管等措施。,2025/5/20 周二,31,塑料管材分级,2025/5/20 周二,32,塑料管材许用环应力,使用条件分级,1,2,4,5,20/50,Y,PB,5.73,5.04,5.46,4.31,10.92,PEX,3.85,3.54,4.00,3.24,7.60,PP-R,3.09,2.13,3.3,1.9,6.93,2025/5/20 周二,33,管材比较,2025/5/20 周二,34,塑料管材水力损失比较,DN32,管材为例，流量为2.0,l/s,2025/5/20 周二,35,塑料管材蠕变性能曲线,2025/5/20 周二,36,聚丁烯管材耐表压,2025/5/20 周二,37,聚丁烯管物理性能,2025/5/20 周二,38,加热管布置方式,直列型布置方式最为简单，但这种系统的板面温度随着管道温度,逐步降低，首尾温差较大，板面温度场不均匀。,旋转型和往复型虽然铺设复杂，但是地面场温度均匀，尤其是旋,转型，经过其板面中心点的任一剖面，埋管均可保证高温管,、,低,温管间隔布置，“均化效果”较好。,(往复型)(旋转型)(直列型,),2025/5/20 周二,39,地板采暖安装程序,地板辐射采暖施工安装程序,根据施工现场的不同情况，可在以下施工安装工序中选择一种：,工序（一）：,铺防水膜,铺保温板,固定钢丝网,排管,打压,捣豆,石混凝土,装分集水器,打压,调试,工序（二）：,铺防水膜,铺保温板,固定钢丝网,装分集水器,排管,打压,捣豆石混凝土,打压,调试,2025/5/20 周二,40,水压试验,水压试验应符合下列要求：,1.水压试验之前，应对试压管道和构件采取安全有效的固定和,保护措施。,2.试验压力应为不小于系统静压加0.3,MPa,，,但不得低于0.6,MPa,。,3.冬季进行水压试验时，应采取可靠的防冻措施。,水压试验步骤,系统注水排气升压至试验压力稳压1小时，观察水否漏水,补压至规定试验压力15分钟内的压力不超过0.05,MPa,无渗漏,为合格。,2025/5/20 周二,41,风机盘管,风机盘管是冷/热水中央空调必备的末端装置，风机多采用低噪音的离,心风机或贯流风机。每台风机均独立控制，分为高，中，低三档转速，,以调节房间内空气循环量。,风机盘管主要依靠风机的强制作用，使得空气通过加热器表面被加热，,因而也强化了散热器与空气之间对流换热，能够迅速加热房间空气。,但由于其增加了 风机，提高了造价和运行成本，设备的维护和管理也,较为复杂。,2025/5/20 周二,42,壁挂炉+风机盘管系统,该系统一般用于冬季较为的寒冷的地区，供冷系统和供暖系统共,用一套空调末端装置。当供热系统热源为分户供热时，分户供热设,备一般为自带循环水泵的燃气热水炉或电热水炉。其中燃气热水炉,因运行费用较低而得到广泛使用。,系统水泵的扬程,风机盘管系统的水泵扬程应满足闭式冷（热）水系统的阻力损失的,要求，包括水系统沿程阻力损失、局部阻力损失以及设备阻力损失,之和。,2025/5/20 周二,43,壁挂炉+风机盘管系统图,2025/5/20 周二,44,热媒温度和系统流量,冷（热）媒温度,在风机盘管中，夏季冷水温度一般取712,C,，,温差为5,C,，,冬季供,暖供回水温度为6050,C,，,温差为10,C,。,系统流量,通常情况下，夏季冷负荷比冬季热负荷大而供水温差小，夏季流量,比冬季大得多。系统水力计算以夏季参数为依据。冬季供暖水温不,易与夏季相差太大。在可能的条件下，应尽量提高冷水入口温度和,降低热水入口温度。,2025/5/20 周二,45,管路布置方式,风机盘管具有较大的局部阻力系数，当系统环路较复杂时，要尽量,采用阻力小且易平衡的布管方式。,当系统环路较大时，易采用同程式布置，同程式系统的水力稳定性,较好，流量分配均匀。,对于较小的系统；也可采用异程式系统，应适当减小公共管道的阻,力，增加并联支路阻力，并在所有盘管连接支管上安装流量调节阀以,平衡阻力。异程式系统管路简单，所需水系统投资少。,2025/5/20 周二,46,有关风机盘管系统的说明-1,流量问题：由于风机盘管系统热媒的供回水温差小，因而系统所,需流量较大。在管路大流量的前提下，会使壁挂炉自带循环泵的扬,程无法满足系统阻力损失的要求。因此我们推荐了三种增大系统流,量的方法。,通过回水对出水进行补偿。,通过板式换热器的热交换，将壁挂炉循环和采暖循环分成两个独,立系统，从而解决系统的流量问题。,系统与壁挂炉通过水力分配器连接。,2025/5/20 周二,47,有关风机盘管系统的说明-2,阻力问题：,在系统阻力超出额定幅度不很大的前提下，可将壁挂炉内,UP-50,型循环泵更换为,UP-60,型循环泵,在系统总管上串联一台同型号泵解决系统大阻力问题。,通过板式换热器的热交换将采暖系统与壁挂炉系统隔绝独立。,2025/5/20 周二,48,有关风机盘管系统的说明-3,吹冷风问题,由于壁挂炉设计采用生活热水优先的设计原则，在用户使用生活热,水，如洗脸，沐浴时，壁挂炉自动切断风机盘管采暖回路，此时风,机盘管中储存热水量较少，在盘管风机运行很短的时间后，水温便,会急剧下降。用户有吹冷风的感觉。房间供暖舒适度下降。,解决方法一：是盘管风机和壁挂炉电动三通阀（,Super,系列壁挂炉）,和采暖循环泵（,Ciao,系列壁挂炉）连锁。,解决方法二：在风机盘管处安装温度开关和风机的电源线串联，设,定温度开关断开温度为40,C,或35,C,，,当风温低于此设定温度时，风,机会自动停机，防止吹冷风出现。,2025/5/20 周二,49,系统安装与清洗,系统安装程序,壁挂炉的安装风机盘管的安装水路系统连接安装,水管路安装水系统保压试验（观察系统管道接头是否渗漏）,水管保温及固定电气安装风口部件的装饰安装,系统清洗,系统安装完毕后，应对整个水系统进行反复清洗，以防止有污物,阻塞管道。最后充注好清洁的水，并排净水系统中的空气。,2025/5/20 周二,50,壁挂炉,+,风道机系统,壁挂炉,+,风道机系统,空气源风管式单冷机组（,风道机系统）,与壁挂炉组成的系统，是适合,于寒冷地区和严寒地区的别墅，公寓等住宅的户式采暖和空调系统。,该系统以风管式单冷机组为主，将与壁挂炉热水管道相连的热水盘管,配置在单冷机组的风管上，壁挂炉可同时提供卫生热水。,风道机系统水系统阻力,水系统阻力包括水系统管路沿程阻力损失、局部阻力损失及设备阻力,损失之和。,2025/5/20 周二,51,壁挂炉,+,风道机系统图,2025/5/20 周二,52,生活热水生产方式,生活热水生产方式主要有容积式生产和即热式生产方式。,即热式,即热式加热器是来自锅炉主换热器的一次热水通过板式换热器加热,生活热水。这种加热方式的优点为热水加热速度快，效率高，体积,小。缺点是不能存储热水，出水温度不够稳定。,容积式,容积式水加热器（储水罐）的优点为具有较大的存储和调节能力，,被加热水通过时压力损失较小，用水点压力变化平稳。对于别墅和,TOWNHOUSE，,建议采用容积式水加热器来解决大流量恒温热水的,问题。选用容积式水加热器需要占用一定的建筑面积。,2025/5/20 周二,53,数种采暖形式的比较,2025/5/20 周二,54,费 用 比 较,2025/5/20 周二,55,生活热水储水罐,生活热水储水罐,贝雷塔壁挂炉配置了生活热水储水罐（120升），可以为客户提供不间断的大流量恒温生活热水。避免因壁挂炉起停造成的生活热水供应滞后，水温不稳定的缺点。,使用储水罐时，只要将温度开关达到用户所需温度，锅炉将自动,加热储水罐直到达到设定温度。锅炉将自动切换至采暖状态（冬季）,或停止工作（夏季）。,2025/5/20 周二,56,生活热水储水罐系统图,自来水进口,出水,回水,回水,出水,燃气,水泵,2025/5/20 周二,57,
