UG加工编程.ppt

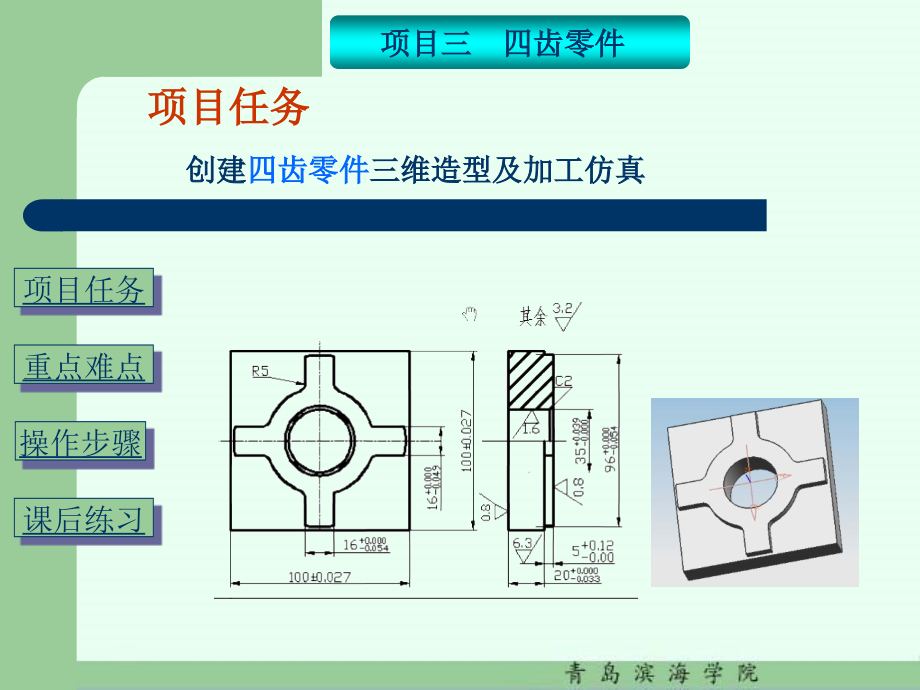

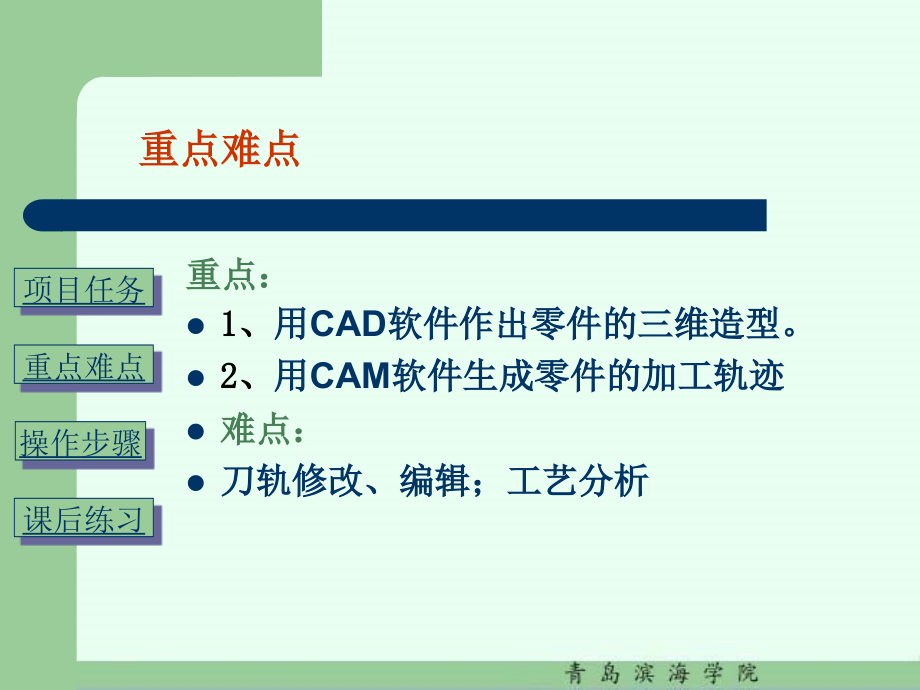

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,项目,三,四齿零件,项目任务,创建,四齿零件,三维,造型及加工仿真,项目任务,重点难点,操作步骤,课后练习,重点难点,重点,：,1,、,用,CAD,软件作出零件的三维造型。,2,、,用,CAM,软件生成零件的加工轨迹,难点：,刀轨修改、编辑；工艺分析,项目任务,重点难点,操作步骤,课后练习,1,、,创建,四齿零件,造型,（,1,）建立新文件,输入文件名（拼音或英文字母）。（,2,）在菜单栏单击,建模,，进入建模模块。（,3,）在工具栏单击,长方体,按钮,输入长方体尺寸。,操作步骤,项目任务,重点难点,操作步骤,课后练习,（,4,）创建长方体如下,:,（,3,）在工具栏单击,草绘,按钮，绘制图形如下：,（,5,）在工具栏单击,拉伸,按钮，选择草绘图及,求差,方式，输入深度,5,，单击向下按钮，如下图,:,（,6,）,切除结果如下：,2,、,四齿零件,加工仿真,(1),拉伸创建毛坯,（,2,）进入加工模块。单击,初始,/,加工,，在加工环境中选择,mill_planar,单击,初始化,，进入平面加工环境,。（,3,）创建刀具。输入刀具名称：,D10,，输入直径,10,。,(4),编辑几何体。单击,操作导航器,，打开操作导航器，,单击右键，选择几何视图，双击,MCS,MILL,坐标系，,打开,MCS,MILL,坐标系对话框，勾选,连接,RCS,和,MCS,，勾选,间隙,，单击,指定,，在偏置栏输入,:50,，确定安全高度。,在操作导航器,.,双击几何体,视图的,WORKPIECE,，,系统打开“,MILLGEOM”,对话框，如下图：,选中,部件,单击,选择,，在工件几何体对话框中单击,全选,，单击,确定,，如下图：,（,5,）,创建平面铣操作。右击几何体视图的,WORKPIECE,，在快捷菜单中选择,插入,/,操作,，,打开“创建操作”对话框选择,PLANARMILL,平面铣操作，系统出现“平面铣”主界面对话框。,（,6,）,选择毛坯几何体,（,7,）,在“平面铣”主界面对话框中选中,部件,，单击,选择,，,选择部件几何体边界。,（,8,）,在“平面铣”主界面对话框中选中,底面,，单击,选择,，,选中加亮的部分为工件的底面，单击确定。,（,9,）,设置切削参数。在“平面铣”主界面对话框中，单击,切削,，设置切削深度,2,。,设置余量如下图：,设置进给参数,（,10,）,在“平面铣”主界面对话框中，单击,生成,，,生成刀轨如下图：,（,11,）,选择,2D,动态,，当即播放，加工模拟如图。,（,12,）,创建第二把刀参数设置如下。,（,13,）,继续创建平面铣操作，选择部件边界。,（,14,）,生成刀轨并仿真,。,（,15,）,创建第三把刀如下。,（,16,）,创建钻孔操作如下。,（,17,）,选择钻孔边线。,（,18,）,选择钻孔表面。,（,19,）,选择钻孔底面。,（,20,）,铣削中心孔仿真如下：,课后练习,按下图某五角星模型图尺寸编制,CAM,加工程序，,已知毛坯零件尺寸为,115X115X40,材质为,LY12,。,要求：,（,1,）用,UGCAD,作出五角星模型三维造型。,（,2,）合理安排加工工艺路线和建立加工坐标系；,（,3,）编制完整的,CAM,加工程序,.,项目任务,重点难点,操作步骤,课后练习,五角星毛坯零件尺寸为,115X115X40,材质为,LY12,。,
