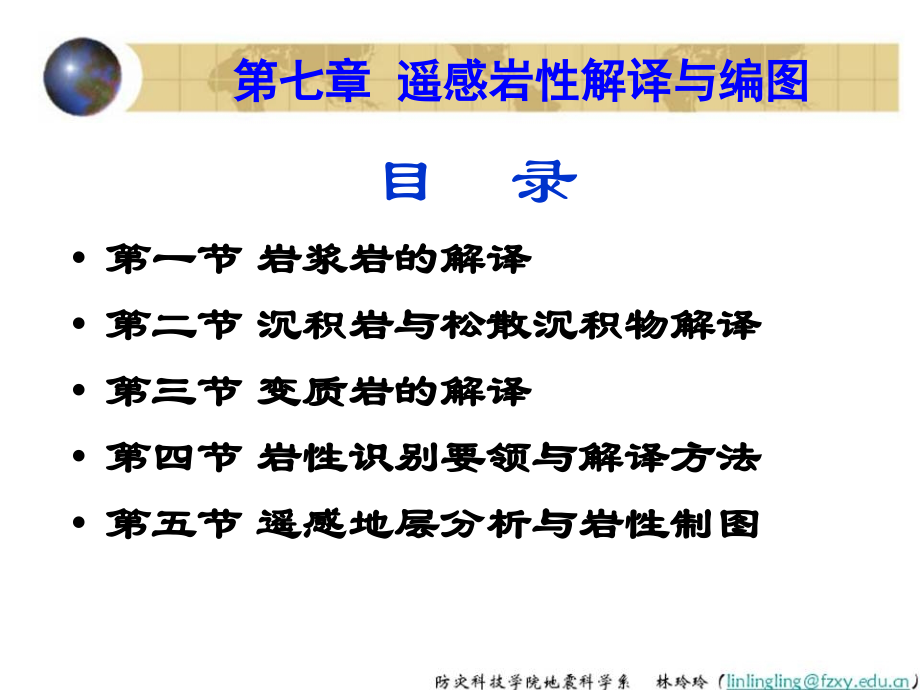

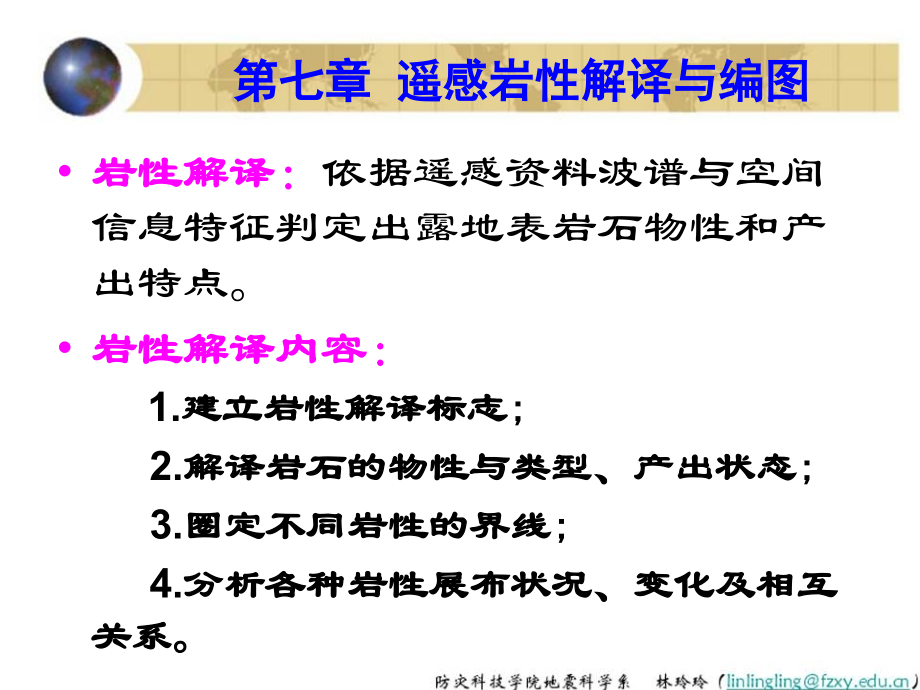

单击此处编辑母版标题样式,单击此处编辑母版文本样式,目 录,第一节 岩浆岩的解译,第二节 沉积岩与松散沉积物解译,第三节 变质岩的解译,第四节 岩性识别要领与解译方法,第五节 遥感地层分析与岩性制图,第七章,遥感岩性解译与编图,岩性解译：,依据遥感资料波谱与空间信息特征判定出露地表岩石物性和产出特点。,岩性解译内容：,1.建立岩性解译标志,;,2.解译岩石的物性与类型、产出状态,;,3.圈定不同岩性的界线,;,4.分析各种岩性展布状况、变化及相互关系。,第七章,遥感岩性解译与编图,第一节 岩浆岩的解译,岩浆岩的遥感解译效果较好。,几何形态主要标志：,1、色调：,在可见光和近红外波段反射率高，色调浅，色调和暗色矿物含量、粒度、风化程度、含水性、植被与第四纪破残疾物厚度有关。,一、中酸性岩体解译,一、中酸性岩体解译,2、形态和花纹特征,大型侵入体（岩基）圆、椭圆形或不规则团块状,中小型侵入体（岩株、岩枝）卵圆形、透镜状、串珠状,节理系统被后期岩脉充填尤为清晰（花岗岩）,第一节 岩浆岩的解译,第一节 岩浆岩的解译,3、地貌标志,中酸性侵入体，抗风化能力强，形成正地形。如岩基山地、丘陵、岩脉形成垅岗，地形高凸。,4、水系特征,由于球形风化和节理对冲沟、小水系发育的控制，钳状树枝状水系，环状放射状水系发育。,5、影纹图案,粗斑状、姜块状、鸡爪状,第一节 岩浆岩的解译,一、中酸性岩体解译,基性、超基性岩体规模一般较小，在大比例尺图像上解译较好。,1、色调,新鲜的辉长岩、橄榄岩反射率较低，在黑白图像上呈现暗色调。铁镁质矿物极易遭受风化而颜色变浅。,2、形态特征,团块状、链状，大脉状沿区域性深大断裂、强烈褶皱带、板内构造缝合带呈条带状产出。,3、地貌标志,易风化，形成洼地，不易与围岩分开。,第一节 岩浆岩的解译,二、基性、超基性岩解译,岩脉是分布较广的浅成小侵入体。,重要的解译标志,：,1、岩脉常成群、定向，以平行、雁列、共轭、环形、放射状等组合形式产出，单条岩脉多成长条状、链状和透镜状；,2、成群脉岩受区域断裂控制、沿某些区域断裂方向展布；,3、花岗斑岩，伟晶岩等长英质岩脉色调浅、抗风化能力强，常构成线性垅岗、陡壁，辉绿岩，煌斑岩脉色调常较围岩稍深，易风化成狭长沟谷，线性槽地。,第一节 岩浆岩的解译,三、脉岩解译,第一节 岩浆岩的解译,大比例尺图像,锥状(火山锥)、舌状(熔岩流),年轻的熔岩可见绳状流动构造(五大莲池),可见寄生火山口、破火山口、火山口湖、熔岩被、熔岩穹丘(白头山天池),古老火山长期风化剥蚀，可见残留平台、阶坎或放射状火山机构,伴随断裂活动，可以据区域断裂解译,用热红外图像解译效果好，可以解译火山喷发期次，,小比例尺图像,有一定规律排列的点、斑(大同火山群、克什克腾旗),四、火山岩类解译,腾冲新生代火山群,长白山天池火山口湖,MSS 5,MSS 7,第二节 沉积岩与松散沉积物解译,反射波,谱特性,差异,不同的色调,1、形态和花纹特征,可用层理构造所形成独有的图像特征进行解译。,条纹影像的清晰程度取决下列因素：,（1）该沉积岩,与相邻岩层颜色差异,是否明显；,一套沉积地层中岩性差异大条带、条纹清晰,一套沉积地层中岩性差异小条带、条纹隐晦模糊,（2）岩层差异风化形成的,微地貌是否显著；,（3）,地面植被和表土掩盖程度,（与岩层的含水性、坡残积物成分有关）,（4）成像地段岩层,产出状况、地形、光照条件,与成像照射角度。,一、沉积岩解译的主要标志,第二节 沉积岩与松散沉积物解译,2、构造、地貌标志,方山、尖山：水平岩层；,单面山、猪背岭：倾斜岩层；,褶皱地貌:褶皱岩层。,由于沉积岩的差异侵蚀，形成高低不同的垅岗状微地貌,3、色调,（,1）岩石的本色与铁和粘土含量有关,含暗色、杂色碎屑矿物多，含有机质、三价铁、锰的氧化物高，孔隙和裂隙多，湿度或含水量大,本色深,低,色调深,本色浅,高,色调浅,一、沉积岩解译的主要标志,第二节 沉积岩与松散沉积物解译,砂岩类,常州沟组浅黄色石英砂岩,常州沟组褐黄色石英砂岩,长龙山组灰黑色砂岩,串岭沟组灰黑色粉砂岩,（2)泥岩、,砂岩和灰岩的,均不高(5,35)，曲线形态相似；,（3)沉积岩中普遍存在的泥质和碳质使曲线平滑；,（4)1.5,2.5m有几个吸收谷（2.35m与岩石内碳酸根离子特征波谱有关）,2.35m CO,3,2-,3、色调,第二节 沉积岩与松散沉积物解译,二、主要沉积岩解译特征,第二节 沉积岩与松散沉积物解译,三、松散沉积物解译,区域变质岩是变质岩类中分布最广的岩石，是遥感解译的主要对象。接触变质岩与动力变质岩分布规模小，并只在某些特定地质构造地段内出现。,区域变质岩在,遥感图像上基本特点：,主要看其,原岩特点、变质程度、矿物成分，,一般：,原岩是岩浆岩的波谱特性及色调与岩浆岩相似,原岩是沉积岩的波谱特性及色调与沉积岩相似,第三节 变质岩的解译,一、区域变质岩,第三节 变质岩的解译,特征波谱（0.4,2.5m）主要,由铁、锰、铜等金属离子和羟,基、碳酸根离子及水引起。,铁、锰离子导致蓝光波段曲线斜率增大；,2.2m、2.35m为羟基、碳,酸根离子的强吸收带。,变质岩波谱特征,第三节 变质岩的解译,一、区域变质岩,内蒙阴山南坡片麻岩中的透镜状巨厚大理岩夹层,二、其它变质岩,遥感图像真实地显示地面各种岩石的色彩与形态特征，是地质学宏观研究地表岩石分布和地质找矿与地质制图一种新的信息源。,岩性解译难度远大于地貌和构造解译,第四节 岩性识别方法与解译要领,一、岩性解译的特点,第四节 岩性识别方法与解译要领,二、岩性解译要领,二、岩性解译要领,二、岩性解译要领,二、岩性解译要领,二、岩性解译要领,二、岩性解译要领,着眼影像特征,立足岩石波谱特性,综合利用解译标志和多种解译技术,尽量熟悉地面实况和前人资料,尽量选用多种图像（热惯量图）,仔细观察微细差异（异常）,反复实践 积累经验,第四节 岩性识别方法与解译要领,三、岩性解译应注意几点,1.岩石成分、结构、构造,化学成分、矿物成分,内因,结构、构造,同类岩石颗粒细的反射率比粗的高,原生构造、层理、岩层产状、破裂亦影响岩石反射率,第四节 岩性识别方法与解译要领,影响岩石反射波谱特性及色调特征的因素,2.岩石的理化性质,颜色、可溶性、表面粗糙度、湿度（,干,湿,）,3.岩石所处自然地理条件,物理风化为主,干冷,湿热,化学风化为主,干冷,湿热,第四节 岩性识别方法与解译要领,影响岩石反射波谱特性及色调特征的因素,第五节 遥感图像地层分析,遥感资料记录地壳表层各种岩性的波谱与空间信息,对层状岩石分布区:,岩石矿物成分 物理、化学性质不同,色调、地貌、水系、植被有不同程度差异 这种差异沿岩层展布方向,影像差异,（,条带、条纹状图案 条带、条纹状色调带,）,每一条带,可能是,一种岩石,组成,(具有一定厚度的灰岩、砂岩、页岩)，更多的是以某种岩石为主的,一套岩层。,一.遥感地层单位与地层划分,第五节 遥感图像地层分析,每一条带,可能是,一种岩石,组成,(具有一定厚度的灰,岩、砂岩、页岩),更多的是以某种岩石为主的,一套岩层,影像单位,(图像上一种独特的花纹图案或色调带),可能,相当于,某一或某几个地层单位,一.遥感地层单位与地层划分,影像单位,(图像上一种独特的花纹图案或色调带),可能,相当于,某一或某几个地层单位,遥感地层单位（影像地层单位）：,在遥感图像上，按地质研究程度和地层在图像上的显示程度为原则划分出的影像单位。,遥感地层单位划分详细程度有几个影响因素：,地层间岩性差异,大细 小粗,影像显示程度,(比例尺、分辨率、遥感器精度、影像质量)高细 低粗,当岩性差异大、影像显示程度高时可划分的很细,如:下花园下马岭组页岩 划分到“,段,”,一.遥感地层单位与地层划分,A,B,C,第五节 遥感图像地层分析,注意：,.“遥感地层单位”是,“哑”,的,年代确定须结合地面工作、实测剖面、前人资料,.,解译分析时，选好,影像标志层,*上下岩层反差明显，延续性好,*上下岩层地貌差异显著(如沿标志层出现陡坎、陡崖、凹谷、岩层三角面等微地貌）,*最好处于某个地层界线附近,.,每个,遥感地层单位均应建立可靠的解译标志,一.遥感地层单位与地层划分,第五节 遥感图像地层分析,上下两套地层在地质历史上有过沉积间断或地层缺失，两套地层成一定角度相接触,地层角度不整合解译标志：,区域性两套地层,走向线斜交;,上覆地层在不同地段分别与不同时代或不同产状岩层相接触、上覆地层与接触面产状一致,注：,与断层接触区别(局部、断层面与上覆地层产状不一致、结合断层解译标志),二.角度不整合接触关系的解译,较老的构造形迹、岩脉、侵入体等被上覆新地层截然掩盖;,上下地层构造线方向、褶皱形式、褶皱和断裂发育程度、变质程度明显不同;,上下地层地貌景观、水系特征明显不同;,不整合面上常有由上覆地层底砾岩形成的陡坎.,第五节 遥感图像地层分析,岩相变化:,地层沿走向岩性等的变化,利用遥感图像视域广、便于宏观整体观察的特点,根据地层沿走向影像特征的变化,分析地层相变特点,第五节 遥感图像地层分析,三.岩相变化的研究,安顺幅三叠系地层,西部：,碳酸岩盐,桔皮状花纹,层理清楚,东部：,碎屑岩,树枝状水系,层理不明显,中部：,灰岩堤礁,相变界线,深色条带,第五节 遥感图像地层分析,
