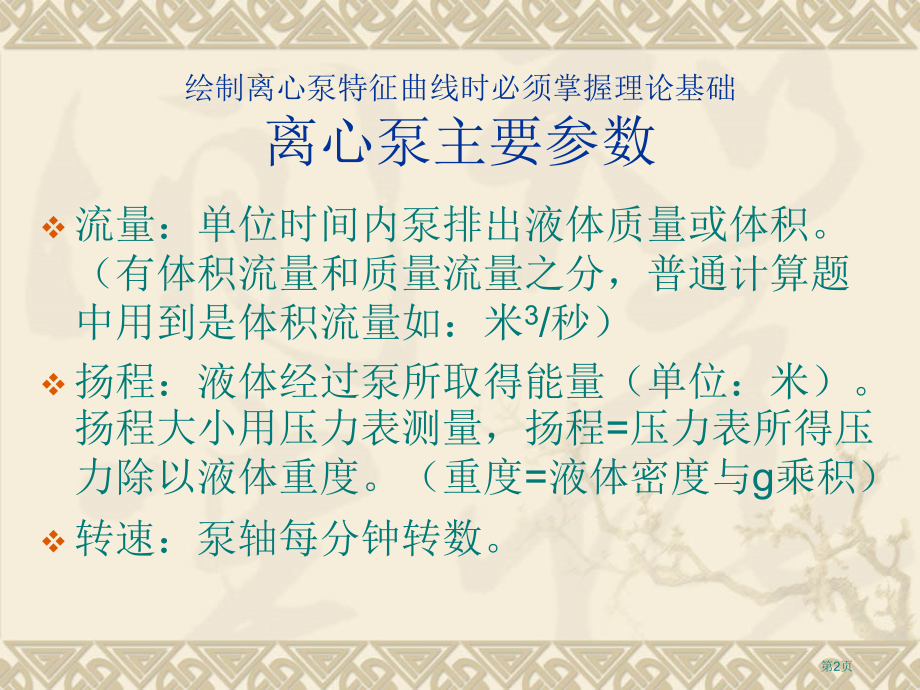

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,绘制离心泵特征曲线,高恒立,第1页,绘制离心泵特征曲线时必须掌握理论基础,离心泵主要参数,流量：单位时间内泵排出液体质量或体积。（有体积流量和质量流量之分，普通计算题中用到是体积流量如：米,3,/秒）,扬程：液体经过泵所取得能量（单位：米）。扬程大小用压力表测量，扬程=压力表所得压力除以液体重度。（重度=液体密度与g乘积）,转速：泵轴每分钟转数。,第2页,绘制离心泵特征曲线时必须掌握理论基础,离心泵主要参数,功率：泵单位时间内对液体所做功，泵功率可分为：轴功率、有用功率、配用功率。,有效功率：单位时间内流过离心泵液体从泵那里取得能量N,有,轴功率：离心泵从动力机输入到泵轴功率。N,轴,=,效率=有效功率轴功率100%,第3页,绘制离心泵特征曲线时必须掌握理论基础,扬程流量曲线作用,流量扬程曲线是选择和使用离心泵主要依据。,从流量扬程曲线可知，离心泵流量越小，扬程越高。流量为零时，压力最大.在生产操作中我们通常能够观察到：启泵后在没有打开泵出口阀门时，压力表指示最高，流量为零，当阀门逐步开大时压力减小，流量增加。,第4页,绘制离心泵特征曲线时必须掌握理论基础,功率流量曲线作用,功率流量曲线(NQ)是合理选择离心泵功率和操作泵依据，,从功率流量曲线(NQ)可知，流量增加，功率增加。当流量为零时，功率最小但不为零。普通为额定功率30%,启泵时，我们能够看到现象是逐步打开泵出口阀门时，流量增加，电机电流增加，即泵功率增加。,为何要关闭泵出口阀门启泵？,从QN曲线上看出，关出口开启时Q为零，N最小，也就是电流最小，即离心泵开启原理。,第5页,绘制离心泵特征曲线时必须掌握理论基础,效率流量曲线(Q),效率流量曲线(Q)是检验离心泵工作经济性主要依据,从效率流量曲线(Q)能够看出：流量较小时，泵效率较小，流量增大时，效率增加，待效率增加到一定数值时，再增加流量，泵效率反而减小，,效最率流量曲线高点称为最优工况点或最正确工作点。,此点以下7%为高效区,与该点对应流量、扬程、功率被称作额定流量、扬程、功率。,第6页,绘制离心泵特征曲线时必须掌握理论基础,离心泵最正确工况点与工作点,效率流量曲线最高点称为最优工况点，,与该点对应流量、扬程、功率被称作额定流量、扬程、功率。,离心泵在管路上工作时，泵给出能量与管路所消耗能量相等点称为离心泵工作点。,看图解释调整离心泵排量在ABC三点时,管路特征和泵特征改变,第7页,离心泵三条特征曲线,特征曲线是指泵在一定转速下,扬程流量曲线(HQ),功率流量曲线(NQ),效率流量曲线(Q),第8页,离心泵特征曲线画法,建立平面坐标系,第9页,离心泵特征曲线画法,三条特征曲线共用一个横坐标讲解与刻度划分,在每一条曲线上标出曲线名称,在效率曲线上标出最正确工况点,第10页,离心泵特征曲线画法练习,在单独画HQ曲线,Q,m,3,/h,0,36,72,108,144,180,216,252,H,m,1680,1660,1650,1550,1500,1450,1350,1220,第11页,休息一下,第12页,离心泵特征曲线画法练习,Q,*10,3,m,3,/s,H,m,N,轴,KW,%,210,1820,1765,68,240,1810,1830,76.1,270,1790,1900,79.5,300,1770,1968,81,320,1750,80.3,350,1720,2075,78,第13页,离心泵特征曲线画法练习,H=(P出-P进)/g+z,进出口,此公式用测量泵进出口不在同一水平面上时,P=P出-P进 N 有=N轴=,测量点,U,V,I,A,P,进,*10,6,pa,P,出,*10,6,pa,P,pa,Q,*10,3,m,3,/s,Z,进出口,H,m,N,有,KW,N,轴,KW,%,1,380,3.32,0.015,0.215,0,0.52,2,380,3.52,0.006,0.205,0.8,0.52,3,380,3.67,-0.014,0.180,1.4,0.52,4,380,3.75,-0.028,0.162,1.8,0.52,5,380,3.82,-0.046,0.135,2.1,0.52,6,380,3.82,-0.052,0.126,2.2,0.52,7,380,3.90,-0.069,0.105,2.5,0.52,第14页,离心泵特征曲线画法练习,画特征曲线时应注意几个问题,1、当流量为零时，泵轴功率最小但不为零不能与y轴相交,2、当流量为零时，泵扬程最大能够与y轴相交,3、曲线要光滑连接,第15页,离心泵特征曲线画法练习,第16页,第17页,第18页,第19页,联想一下今天的收获,第20页,欢迎大家提出宝贵的意见,再见,第21页,
