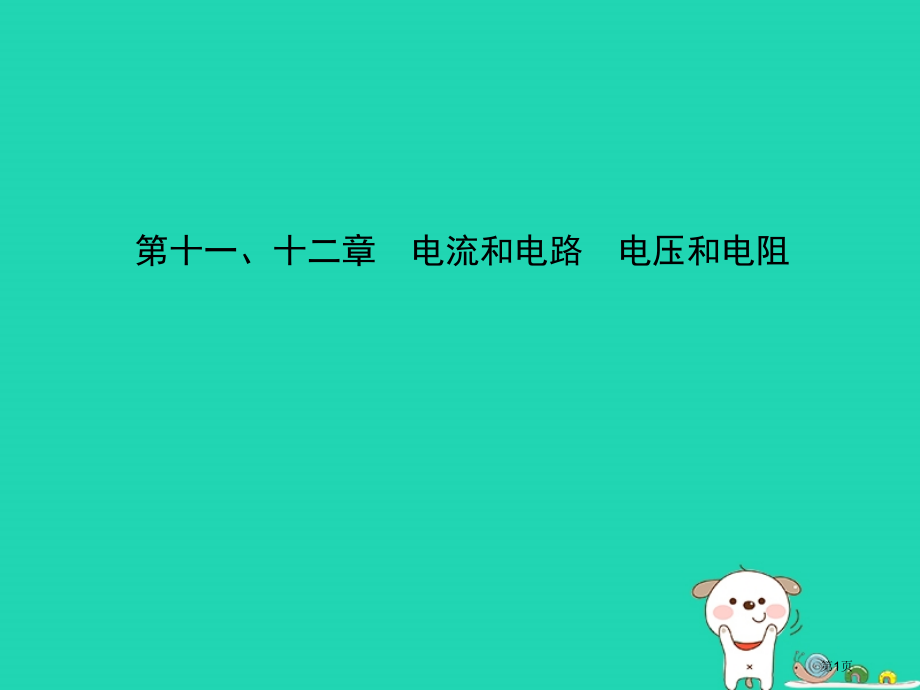

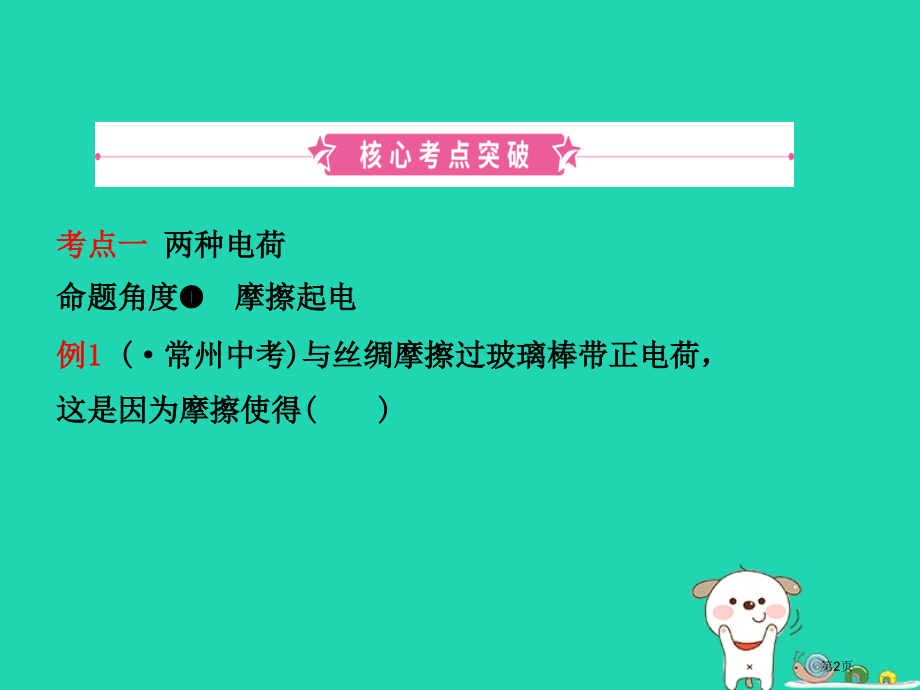

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第十一、十二章电流和电路电压和电阻,第1页,考点一,两种电荷,命题角度摩擦起电,例1,(常州中考)与丝绸摩擦过玻璃棒带正电荷，,这是因为摩擦使得(),第2页,A电子从玻璃棒转移到丝绸,B中子从玻璃棒转移到丝绸,C质子从丝绸转移到玻璃棒,D原子核从丝绸转移到玻璃棒,第3页,【思绪点拨】,摩擦起电实质是电荷转移，失去电子物体带正电，得到电子物体带负电。,【自主解答】,A,第4页,【解题技巧】,第5页,1(太原中考)在空气干燥冬天，化纤衣服表面,很轻易吸附灰尘。主要原因是(),A冬天气温低,B冬天灰尘多,C化纤衣服创造了电荷,D化纤衣服摩擦带了电,D,第6页,命题角度电荷间相互作用,例2,用一根与毛皮摩擦过橡胶棒靠近一轻质小球，发觉二者相互排斥，由此可判定(),A小球一定带正电,B小球一定带负电,C小球可能带负电，也可能带正电,D小球一定不带电,第7页,【思绪点拨】,【自主解答】,B,第8页,判断物体是否带电方法,第9页,2(绵阳中考)甲、乙、丙三个轻质小球，已知甲带,正电，甲与乙相互排斥，甲与丙相互吸引，则(),A乙带正电，丙一定带正电,B乙带正电，丙可能不带电,C乙带负电，丙一定带负电,D乙带负电，丙可能带负电,B,第10页,考点二,电路 重点,命题角度串、并联电路识别及特点,例3,如图所表示，只闭合S,1,，电阻,R,1,、,R,2,组成,电路；断开,S,1,，闭合S,2,、S,3,，电阻,R,1,、,R,2,组成,电路；同时闭合S,1,、,S,3,，电路会形成,。,第11页,【思绪点拨】,【自主解答】,串联并联电源短路,第12页,【解题技巧】,第13页,3(绥化中考)如图所表示，当开关S闭合时，灯泡L,1,与L,2,组成串联电路是(),A,第14页,4.如图所表示，汽车在转向前，司机会拨动转,向横杆，汽车同侧前后两个转向灯就会同,时闪亮、同时熄灭，但其中一个损坏时，另,一个仍能正常工作，这两个转向灯在电路中连接方式为,_，转向横杆相当于电路中_。,并联,开关,第15页,命题角度串、并联电路设计,例4,(长沙中考)家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机简化电路图，其中合理是(),第16页,第17页,【思绪点拨】,排气扇和照明灯泡既能同时工作，又能分别独立工作，说明排气扇和照明灯泡是并联，且排气扇和照明灯泡与各自控制开关串联。,【自主解答】,D,第18页,串、并联电路设计方法,第19页,5(自贡中考)带有烘干功效滚筒洗衣机，要求洗衣,和烘干均能独立进行，以下电路设计符合要求是(),D,第20页,命题角度电路作图,例5,用笔画线代替导线，按照如图所表示电路图，将图中各元件连接起来。(灯泡L,1,中电流约为0.7 A，导线不允许交叉),第21页,【思绪点拨】,分析电路连接及开关作用和电流表测量电流，依据并联电路电流规律确定电流表选取量程与待测电路串联，依据电路图连接实物图，注意电流从电流表正接线柱流入，各元件次序与电路图一一对应。,第22页,【自主解答】,如图所表示,第23页,【解题技巧】,通常采取“先串后并，由正到负”次序进行，详细以下：,第24页,6(淄博中考改编)把两节干电池、两个开关、一个小灯泡、一个电动机连成如图所表示电路，请在右边方框内画出与实物图对应电路图。,第25页,考点三,电流电压,命题角度串、并联电路电流、电压规律,例6,在如图甲所表示电路中，当闭合开关后，两个电流表指,针偏转均如图乙所表示，则电阻,R,1,和,R,2,中电流分别为(),A,1.2 A,，,0.22 A,B,0.98 A,，,0.22 A,C,0.96 A,，,0.24 A,D,0.24 A,，,1.2 A,第26页,【思绪点拨】,由电路图可知，两电阻并联，电流表A,1,测干路电流，A,2,测,R,2,支路电流，依据并联电路电流特点确定两电流表量程，并依据分度值读出其大小和求出经过,R,1,电流。,【自主解答】,C,第27页,7(广西中考)如图所表示，在探究“串联电路电压,关系”时，闭合开关S后，电压表V,1,示数是2.5 V，V,2,示数是3.8 V，则电压表V,3,示数是(),A1.3 V,B2.5 V,C3.8 V,D6.3 V,D,第28页,命题角度电流表和电压表使用及读数,例7,如图甲所表示电路，当开关S闭合后，电流表测量,是经过,(选填“电源”“L,1,”或“L,2,”)电流，电流,表指针偏转如图乙所表示，电流表示数为,A。,第29页,【思绪点拨】,由电路图可知，两灯泡并联，电流表测L,2,支路电流，依据电流表量程，再确定分度值，依据电流表指针位置，读出示数。,【自主解答】,L,2,0.28,第30页,8.(衡阳中考)如图所表示，闭合开关后两灯均能发光，,则(),A甲为电流表，乙为电压表,B甲为电压表，乙为电流表,C甲、乙都为电流表,D甲、乙都为电压表,B,第31页,考点四,电阻和滑动变阻器,命题角度电阻及其影响原因,例8,(玉林中考)以下关于导体电阻说法正确是(),A长度长导体，电阻一定大,B横截面积大导体，电阻一定小,C导体电阻由其两端电压和经过电流来决定,D导体电阻与导体材料、长度和横截面积等原因相关,第32页,【思绪点拨】,导体电阻是导体一个性质，反应了导体对电流妨碍作用大小；电阻大小与导体材料、长度、横截面积和温度相关，与导体中电流、导体两端电压大小无关。,【自主解答】,D,第33页,9.如图所表示，将一根铅笔芯经过两个夹子接入电路中，当,只把右端夹子向左移时，铅笔芯接入电路电阻变小，小,灯泡变亮。造成铅笔芯接入电路电阻变小主要原因是,(),A材料 B长度,C温度 D横截面面积,B,第34页,命题角度滑动变阻器使用,例9,如图是未连接完整电路，若要求闭合开关后，滑动变阻器滑片,P,向左移动时，灯泡变亮。则以下接法符合要求是(),A,M,接,A,，,N,接,D,B,M,接,B,，,N,接,C,C,M,接,A,，,N,接,B,D,M,接,C,，,N,接,D,第35页,【思绪点拨】,(1)灯变亮电流连入电阻,(2),P,左滑连入电阻,A,必连，,C,、,D,任选,【自主解答】,A,第36页,【解题技巧】,第37页,10(怀化中考)如图所表示，当滑片向左滑动时连入,电路电阻变大是(),D,第38页,考点五,电路故障分析 难点,例10,如图所表示电路中，电源电压为6 V，当开关S、S,1,闭合后，只有一只灯泡发光，且电压表V示数为6 V，产生这一现象原因可能是(),A灯L,1,处短路 B灯L,1,处断路,C灯L,2,处短路 D灯L,2,处断路,第39页,【思绪点拨】,开关都闭合，两只灯泡串联，其中一只灯泡发光，推断电路故障为短路，再结合电压表示数定位短路位置。,【自主解答】,C,第40页,11.(扬州中考)如图所表示，闭合开关后两灯不亮，用电,压表先后测得,U,AD,U,AC,U,AB,4.5 V，则故障可能是(),A灯L,1,发生断路,B灯L,2,发生断路,C灯L,1,发生短路,D灯L,2,发生短路,A,第41页,试验十六,探究串、并联电路中电流规律,1电路作图：画电路图，依据电路图连接实物电路，实,物图纠错。,2连接电路时注意事项：开关应该_；滑片滑至,_,处。,断开,阻值最大,第42页,3电流表使用与读数。,4电流表在使用过程中其指针状态所反应问题：,不偏转可能电路开路，可能电流表损坏或短路；,反偏电流表“”“”接线柱 _；,满偏可能电路发生短路或所选量程 _；,偏转太小所选量程 _。,接反了,太小,太大,第43页,5查找电路中灯泡不亮方法：串联电路中，若闭合开,关，电流表无示数，可能是某灯烧坏，可用导线将灯泡逐,个短接，看接到哪个灯泡两端时其它灯亮，则被短接这,个灯泡_。,6换用不一样灯泡屡次试验目标：确保总结得出试验规,律普遍性和正确性。,断路,第44页,7试验评价和数据分析。,8试验结论：串联电路中，电流处处_。并联电路,中，干路中电流等于各支路中电流之_。,相等,和,第45页,例11,某试验小组想探究并联电路中电流规律，晓丹同学猜测：并联电路中各支路电流相等。她设计了如图所表示电路，准备测量,a,、,b,、,c,三处电流，并从试验室取来电流表三只、灯泡两只、开关一个、电池和导线若干进行试验。,I,b,/A,I,c,/A,I,a,/A,0.18,0.18,0.36,第46页,(1)画好电路图后，晓丹同学开始连接电路，在连接电途经,程中，开关应该是_。检验电路连接无误后，她开始,试验，并读出电流表示数，统计在表格中。晓丹同学分析数,据后得出结论：并联电路中各支路电流相等。,(2)晓丹得犯错误试验结论，主要原因是 _,_。,断开,选取规格相同,灯泡进行试验,第47页,(3)晓丹同学在试验过程中还发觉：闭合开关时电流表指针,快速偏转较大角度，紧接着指针再偏回一定角度后，示数才,稳定下来；同组小刚同学同时发觉，闭合开关瞬间灯泡亮,度较大，紧接着变暗一点后，亮度才稳定下来。造成这种现,象原因是 _。,灯丝电阻随温度升高而增大,第48页,【拓展设问】,(4)晓丹在连接电流表时，发觉电流表指针向左偏转，原因,是 _。,(5)若晓丹将电流表先接在L,1,支路时，发觉L,2,亮，L,1,不亮，,电流表无示数，原因可能是 _。,电流表正负接线柱接反了,L,1,断路或电流表断路,第49页,(6)结合你用一个电流表做试验体会，提出一条对本试验,改进意见：_,_。,(7)针对晓丹试验选取器材，为了得到普遍规律，应该采,用方法是 _,_。,选取三只电流表同时接在干路和两个支路中,进行测量,改变电源电压或更换不一样规格灯泡进行屡次,试验,第50页,12(济宁中考)用如图所表示电路探究并联电路中电流关系。,第51页,(1)闭合开关，发觉L,1,亮，而L,2,不亮，小易认为L,2,不亮原,因是L,2,短路，你认为他判断是_(选填“正确”或,“错误”)。,(2)小易将电路中右侧,a,导线与电流表“0.6”接线柱相连,那一端改接到“”接线柱上，其它都不动。他这么连,目标是测 L,2,(选填“干路”或“L,2,”)电流，请评价其,可行性并说明理由：_,_。,错误,不可行，因为电源正极接到了电流,表“”接线柱上，无法测量L,2,电流,第52页,(3)小易将试验数据统计在表中，分析数据，可得出结,论是 _。,(4)依据表中信息，若灯泡L,1,电阻大小为10，则电,路总电阻为_。,电流表测量对象,电流表示数I/A,L1所在支路,0.30,L2所在支路,0.20,干路,0.50,在并联电路中，干路电流等于各支路电流之和,6,第53页,试验十七,探究串、并联电路中电压规律,1电路作图：画电路图，依据电路图连接实物电路，实物,图纠错。,2连接电路时注意事项：开关应该_；滑片滑至_,_处。,3电压表使用和读数。,断开,阻值,最大,第54页,4电压表问题分析：,指针反偏，说明电压表 _；,指针正偏过小，说明电压表量程选择 _；,指针正偏过大，说明电压表量程选择 _。,正、负接线柱接反了,太大,太小,第55页,5电路故障分析：串联电路中，闭合开关，假如其中一个,灯泡短路，与该灯并联电压表_示数；若该灯断路，与,之并联电压表示数靠近_。,6为使得出结论更含有普遍性，能够改变_或,_屡次进行试验。,无,电源电压,电源电压,换用不一样规格灯泡,第56页,7试验评价与数据分析。,8试验结论：串联电路两端总电压等于各部分电路电压之,_；并联电路各支路两端电压_。,和,相等,第57页,例12,“探究串联电路电压关系”试验电路如图甲所表示。,第58页,(1)为了使探究得出结论含有普遍意义，L,1,、L,2,应该选择,_(选填“相同”或“不相同”)小灯泡。,(2)小明依据图甲连接好电路，闭合开关，电压表示数如图,乙所表示，电压表示数为_V。为了使试验结果更准确，接,下来他应该 _。,不相同,2,断开电路，把电压表改接小量程重新测量,第59页,(3)测出L,1,两端电压后，小明断开开关，准备拆下电压表，,改接在,B,、,C,之间。小聪认为小明操作太麻烦，只需将与,A,点相连导线改接到,C,点即可。小聪方法是否正确？答：,_。,不正确,第60页,【拓展设问】,(4)图甲中，假如两灯都不亮，电压表有示数，则电路故,障可能是 _。,(5)测量完成后，进行小组交流讨论。如表所表示选录了四,个小组数据，你认为这些数据是否合理？请说明理由。,答：_，_,_,_。,灯泡L,1,断路,合理,各组数据在误差范围内，与串联电路电,压规律是相符，都符合“串联电路中电路两端总电压,等于电路中各部分电压之和”规律,第61页,次数,L,1,两端电压/V,L,2,两端电压/V,串联总电压/V,1,1.4,3.1,4.5,2,3.0,1.3,4.4,3,1.1,1.7,2.9,4,1.8,1.2,3.0,第62页,13(自贡中考)在“探究串联电路电压特点”活动中，,第63页,(1)如图所表示，连接电路时，最少需要_根导线；试验中,应选择规格_(选填“相同”或“不一样”)小灯泡。,(2)在测L,1,两端电压时，闭合开关，发觉电压表示数为零，,原因可能是 _(填出一个即可)。,6,不一样,L,2,断路或L,1,短路,第64页,(3)小芳保持电压表,B,连接点不动，只断开,A,连接点，并改,接到,C,连接点上，测量L,2,两端电压。她能否测出L,2,两端电压？,_，理由是 _。,不能,电压表正负接线柱接反了,第65页,(4)小明分别测出,AB,、,BC,、,AC,间电压并统计在表格中，分,析试验数据得出结论：串联电路总电压等于各部分电路两端,电压之和。请对小明做法进行评价：_,_。改进方法是 _,_。,U,AB,/V,U,BC,/V,U,AC,/V,2.6,1.8,4.4,依据一次试验得出,结论含有偶然性,更换规格不一样灯泡进行,屡次试验,第66页,试验十八,探究导体电阻大小跟哪些原因相关,1连接电路前注意事项：开关_；滑动变阻器滑片移,至 _。,2电流表量程选择和读数。,断开,阻值最大处,第67页,3转换法应用：在电压不变情况下，经过比较导体中,_大小(电流表示数或灯泡_)来判断导体,电阻大小。,4控制变量法应用：,探究电阻与导体材料关系时，选取 _,相同不一样材料制成导体；,电流,亮度,长度、横截面积,第68页,探究电阻与导体长度关系时，选取 _相,同，长度不一样导体；,探究电阻与导体横截面积关系时，选取 _相,同，横截面积不一样导体。,材料、横截面积,材料、长度,第69页,5温度对电阻影响。,6试验结论：导体电阻大小取决于导体_,_，还与_相关。,材料、长度、,横截面积,温度,第70页,例13,如图所表示，在探究影响导体电阻大小原因试验中，导,线,a,、,b,、,c,粗细相同，,b,、,d,粗细不一样，,a,、,b,、,d,长度相同。,第71页,(1)该试验是经过观察_示数间接比较导线电阻,大小。,(2)选取导线,a,、,b,分别接入电路中，是为了探究电阻大小跟,导体_相关。,(3)选取导线,b,、,c,分别接入电路中，是为了探究电阻大小跟,导体_相关。,电流表,材料,长度,第72页,(4)选取导线,_,分别接入电路中，是为了探究电阻大,小跟导体横截面积相关。,(5)影响导体电阻大小原因除了上述原因外，还可能跟,_相关。,b,、,d,温度,第73页,【拓展设问】,(6)用电源、灯泡、导线、开关和钨丝组成如图所表示电路，,闭合开关，小灯泡发光；再用酒精灯对钨丝加热，会发觉,灯泡亮度变_，原因是钨丝温度升,高其电阻变_。,暗,大,第74页,(7)生活中惯用铜、铝芯线作输电线，而不选择廉价铁，,是因为导体电阻与导体_相关。,材料,第75页,14(天津中考)在“探究影响导体电阻大小原因”,时，某试验小组想利用如图所表示电路，分别对导体电阻跟,它长度、横截面积、材料相关猜测进行试验验证：,第76页,(1)为验证“导体电阻跟长度相关”，表中可选取三种导,体是_(填导体代号)。,导体代号,长度/m,横截面积/mm,2,材料,A,1,0.2,锰铜,B,1,0.4,锰铜,C,1,0.6,锰铜,D,0.5,0.4,锰铜,E,1.5,0.4,锰铜,F,1,0.6,镍铬合金,G,1,0.6,铁,BDE,第77页,(2)若试验中将电路中电流表更换为小灯泡，经过观察,_也能够判断导体电阻大小，但不足之处是,_。,灯泡亮度,不能较准确地反应电路中电流改变,第78页,
