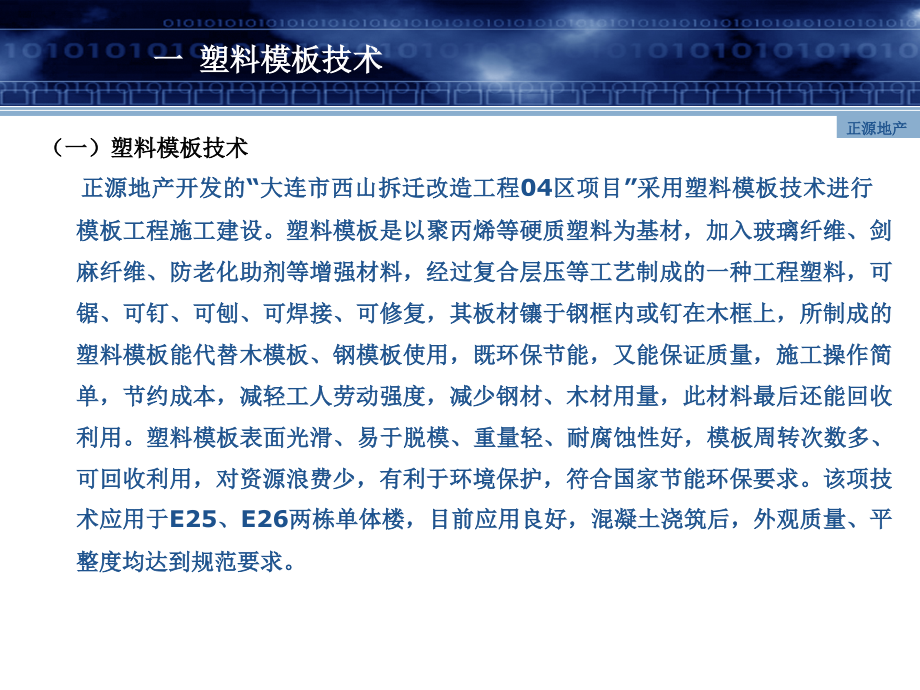

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,正源地产,我心目中的绿色建筑,正源地产在开发中的应用,石善伟,2013,年,10,月,二、建设部,10,项新技术（,2005,）主要内容,（一）塑料模板技术,正源地产开发的“大连市西山拆迁改造工程,04,区项目”采用塑料模板技术进行模板工程施工建设。塑料模板是以聚丙烯等硬质塑料为基材，加入玻璃纤维、剑麻纤维、防老化助剂等增强材料，经过复合层压等工艺制成的一种工程塑料，可锯、可钉、可刨、可焊接、可修复，其板材镶于钢框内或钉在木框上，所制成的塑料模板能代替木模板、钢模板使用，既环保节能，又能保证质量，施工操作简单，节约成本，减轻工人劳动强度，减少钢材、木材用量，此材料最后还能回收利用。塑料模板表面光滑、易于脱模、重量轻、耐腐蚀性好，模板周转次数多、可回收利用，对资源浪费少，有利于环境保护，符合国家节能环保要求。该项技术应用于,E25,、,E26,两栋单体楼，目前应用良好，混凝土浇筑后，外观质量、平整度均达到规范要求。,一 塑料模板技术,正源地产,（一）塑料模板技术,吉祥,e,家,04,区项目楼板施工采用塑料模板。,正源地产,（一）塑料模板技术,吉祥,e,家,04,区项目楼板施工采用塑料模板。,正源地产,一 组拼式大模板技术,组拼式大模板是一种单块面积较大、模数化、通用化的大型模板，具有完整的使用功能，采用塔吊进行垂直水平运输、吊装和拆除，工业化、机械化程度高。组拼式大模板作为一种施工工艺，施工操作简单、方便、,可靠，施工速度快，工程质量好，,混凝土表面平整光洁，不需抹灰,或简单抹灰即可进行内外墙面装,修。,二、组拼式大模板技术,正源地产,(,二,),组拼式大模板技术,正源地产,1,、大模板设计方案,1,）墙体施工流水段的划分：流水段的合理划分是保证工程进度和施工质量以及高效进行现场施工组织管理的前提条件，通过合理的流水段划分，能够确保劳动力及各工种（力工、钢筋工、混凝土、模板、架子工）的不间断流水作业，材料（钢筋、混凝土、模板、架料）的合理流水供应，机械设备（塔吊）的高效使用。模板采用合理的设计方式，减少塔吊的吊次，提高了塔吊的周转率，减少模板拼缝，提高施工质量，从而加快工程进度。,吉祥,e,家,05,区栋楼划分为,2,个流水段，模板配置,1,段，由,1,段依次向,2,段流水使用，不足新增。,2,）模板及角模配置原则：模板配置按标准层配置。,3,）模板及角模高度：内墙模板高为,2850mm,，外墙模板高,2900mm(,用于电梯井及楼梯间内,),，下跨,50mm;,改制后异型角模高,3000mm,。,4,）大模板结构设计：为满足施工时模板的强度及刚度，其结构设计为：模板,面板：,6mm,普通热轧钢板，主肋：,8,槽钢，横竖,边框：,8,槽钢，背楞：,10,槽钢（若有接高，则,考虑接高加强背楞，三种形式：,1,、加强背楞用专用,连接螺栓在上下模板背楞上连接；,2,、加强背楞在上下,模板背楞之间焊接；,3,、加强背楞在上下模板背楞之间,的主肋上用标准件连接；,正源地产,5,）阴、阳角节点处理,（,1,）拼缝处搭接形式：角模与模板间拼缝采用企口搭接方式，可以很好的防止拼缝处漏浆及错台现象。,（,2,）阴角模与模板接口处理：为防止阴角模向墙内倾斜，用小钩栓将阴角模拉结，并固定于两侧大模板上，可防止阴角模错位，拆模后墙体表面均较平滑，不需进行特别处理。,（,3,）阳角模与模板接口处理：阳角模与大模板间用螺栓连接，可以将模板与角模连接成整体，防止错台及漏浆。阳角模的优点是阳角处棱角明显，外观较好。,（,4,）模板与模板间拼缝质量控制措施同阳角模与模板间拼缝处理。,正源地产,正源地产,6,）丁字墙位置模板处理：为减少塔吊吊次，提高施工进度，在不影响模板流水施工的前提下，丁字墙位置不配置连接板，即模板直接跨过丁字墙和另一大模板连接，详见下图。,正源地产,7,）穿墙螺栓：穿墙螺栓采用,T30,锥形螺栓，大头,T30,，小头,26,，设钢楔孔，每套穿墙螺栓由螺杆、,1,个螺母、,2,块垫片和,1,个销片组成，拆除方便，拆除时只需将销片先拆除，即可拆除螺栓，操作简单方便。墙厚大于,400mm,时，为拆除方便，施工方可在穿墙螺栓外套塑料管进行施工。,正源地产,2,、大模板施工工艺,1,）模板安装工艺流程,清理楼面,-,抄平纹线,-,弹模板就位线,-,做砂浆找平层,-,绑扎钢筋及流水段施工缝处的止浆钢板网,-,安装预埋管线及套管,-,固定门窗模板,-,安放角模,-,安装内模（从右向左）,-,安装穿墙螺栓,-,安装外模（从右向左）,-,锁紧穿墙螺栓（调整模板垂直度）,-,检查验收,-,浇注墙体砼,-,拆模,-,清理、模板刷脱模剂,-,支顶板模板,-,绑扎顶板钢筋,-,浇注本段顶板砼,-,进入下一施工段循环。,清理楼面，在每栋房层的四大角和流水段分段处，应设置标准轴线控制桩。用经纬仪引测出各楼层的控制轴线，并用钢尺放出墙位线和模板的边线。采用筒模时，还应放出十字线。当模板竖向支架安装在土层地基时，基土必须坚实，并铺设垫板，雨期施工应有排水和防基土沉陷措施，冬期施工有防基土冻涨或融陷措施。底部支撑在下层楼板顶面时，应铺设垫板。,根据图纸要求弹出墙的边线和模板位置线，对于外墙标出墙体轴线，使外模板安装误差在相邻轴线区间内消除，防止产生累计误差。,墙体钢筋绑扎后，在设有穿墙孔位置边缘和安装阴阳角模的钢筋网边上，竖向加焊与墙体同等厚度的定位钢筋，定位钢筋采用,141000,（呈梅花状）。,模板安装应拼缝严密、平整、不漏浆、不错台、不涨模、不跑模、不变形。堵缝所用胶条、泡沫塑料不得突出板模表面，严防浇入砼。,组装内墙模板时，以墙的边线和模板位置线调整模板，控制墙体尺寸，用三角木靠尺和线坠调整模板垂直度。在模板及阴角模下部用水泥砂浆封堵，找平砂浆应视模板边框宽度而定，砂浆不允许伸入墙身体里侧，大模板底边粘贴海棉条，避免墙体出现烂根现象。,在内墙模板安装就位准确稳固后，进行外墙模板安装。外墙模板与内墙模板、大角处相邻的两块外墙板应互相拉结固定。为保证外墙板安装标高准确和荷载传递均匀，可在安装外墙模板前预先抹好找平层，就位时浇水泥素浆；也可预先抹找平点，安装外墙模板后及时捻塞于硬砂浆，做到捻塞密实。安装外墙模板应以墙的外边线为准，做到墙面平顺，墙身垂直，缝隙一致，企口缝不得错位，防止挤严平腔。墙模板的标高必须准确，防止披水高于挡水台。,模板安装前，施工缝处已硬化砼表面层的水泥薄膜、松散砼及其砂浆软弱层，应剔凿、冲洗清理干净。受污染的外露钢筋应清刷干净。,正源地产,模板安装前，钢模板内、外灰浆（含模板零部件）必须铲除清刷干净，并涂刷脱模剂。对影响结构或防碍装修工程施工的脱模剂，不宜采用。采用柴油、机油（不准刷黑色粘稠废机油），要涂刷均匀，不准汪油和淌油，不得在模板就位后涂刷脱模板剂，严禁脱模剂沾污钢筋及砼接茬处。,模板安装应依据施工方案确保模板的位置线、轴线、标高、垂直度、结构构件尺寸、门窗、孔洞位置等符合设计要求。跨度等于或大于,4m,的梁板模板应按设计要求起拱，当设计无要求时，起拱高度宜为跨度的,1/1000,至,3/1000,。起拱要求顺直，不得有折线。,多层、高层结构工程，应采取分层分段支模方法，上、下层支架的立柱应对准。层高大于,5m,时，宜采用多层支架支模或桁架支模，上下层支架间应铺设垫板，上下层支架的立柱应垂直在同一中心线上，拉杆、支撑应牢固稳定，垫板应平整。,安装非自重平衡的阳台板时，必须搭设临时支撑，至少连续搭设三层。楼梯休息平台板安装的标高、位置应准确，并以楼梯段样板进行校核。休息平台及楼梯横梁在安装前应将墙上的预留孔洞清理干净，并用水泥砂浆或细石混凝土按设计标高找平。楼梯段安装后，应及时与休息平台、横梁、楼层平台预埋件焊接牢固。,2,）模板拆除工艺流程,模板拆除时，结构砼强度应符合规范要求或设计要求。侧模以砼强度能保证其表面及棱角不因拆模而受损坏，预埋件或外露钢筋插铁不因拆模板碰挠而松动。在常温下，模板拆模保证墙体砼强度不小于,10kgf/cm2,，墙面砼强度达到,40kgf/cm2,时方可进行顶板施工。,底模及其支架拆除，砼强度应符合设计及规范要求。,模板拆除时遵循先支后拆，后支先拆的原则，应先拆除连接附件，再旋转底脚丝杠，使模板向后倾斜，与墙体脱离。在任何情况下，不得在墙上口晃动、撬动或用大锤砸模板。,大模板及阴阳角模在每次起吊前，必须严格检查吊环是否焊牢或连接牢固。检查是否有开焊或裂纹。严禁使用有不安全隐患的吊环。,起吊大模板前，应将与墙体相连的穿墙螺栓等附件全部取出，使大模板完全脱离墙体，经检查无误后方准起吊，提升模板时速度应平和缓慢。,模板的制作、安装和拆除，均应建立自检、互检和专业检查的制度。拆下的模板及附件应及时维修保养，清理干净刷油或脱模剂，并分类整齐堆放,正源地产,3,、安全注意事项,1,）堆放大模板时应面对面放置，若平放高度不能超过,14,层,且堆放场地应平整坚实。长期存放模板，要将模板连接成整体。,2,）大模板在施工现场支设和存放时，若使用支腿，首先要在大模板底部加垫,100100,的木方，然后用调节丝杠调整大模板放置的角度，应满足地区条件要求的自稳角，北京大模板与地面的夹角,740,，即大模板存放的自稳角,160,，以保证大模板存放的稳定性。,3,）大模板在施工楼层停放时，必须有可靠的安全措施，不得沿外墙周边放置。没有支撑或自稳角不足的大模板要存放在专用的堆放架上，或者平卧堆放，不得靠在其他模板或构件上，严防下脚滑移倾倒。,4,）作业前应做好安全交底和安全教育工作，大模板吊环、外挂架挂点及其钩栓为重点防护部位。吊装前应严格检查吊装绳索、卡具及每块模板上的吊环是否完整有效，,严禁吊装有隐患吊环的模板；,外挂架应严格检查挂点部位是否开焊，钩头螺栓是否有开裂现象，应检查各杆件间的焊点及连接螺栓有无开焊或松动。,严禁有隐患的外挂架上墙。,吊装时应设专人指挥，统一信号，密切配合。指挥、拆除和挂钩人员必须站在安全可靠的地方方可操作，严禁人员随大模板起吊。,5,）安装及拆卸外挂架、外模板的操作人员必须挂好安全带。,6,）拆模起吊前，应检查穿墙螺栓是否拆净，在确认无遗漏，并在模板与墙体完全脱离后，方准起吊。,7,）模板起吊前，应将吊车的位置调整适当，做到稳起稳落，就位准确。禁止用人力搬支模板和一次起吊两块或两块以上大模板，起吊时，吊钩应与模板在同一平面，不得斜吊，严防大模板大幅度摆动或碰撞相邻模板或墙体。,8,）当风力为,5,级，仅允许吊装,12,层楼板、模板，风力超过,5,级时应停止吊装模板、楼板等。,物。,9,）混凝土灌注入模，不得集中倾倒冲击模板或钢筋骨架。应按浇筑程序分层均匀布料。柱墙板灌注高度大于,2m,时，应采用吊筒溜管下料，出料管口至浇筑层的倾落自由高度不应大于,1.5m,。混凝土应分层浇灌振捣，采用插入式振捣，混凝土分层灌注厚度可在,40cm,左右。当采用轻骨料混凝土时，每层浇灌厚度不宜大于,30cm,，并应采取措施防止骨料上浮。混凝土下料点应分散布置，门窗洞口两侧应同时均匀浇灌。浇灌混凝土应连续进行，每层的间隔时间不应超过,2,小时，或根据水泥的初凝时间确定。为确保新浇灌混凝土与下层混凝土结合良好，在浇灌混凝土前宜浇灌一层厚度,5010mm,厚与混凝土内砂浆成分相同的砂浆。,正源地产,
