绳索取芯的原理.ppt

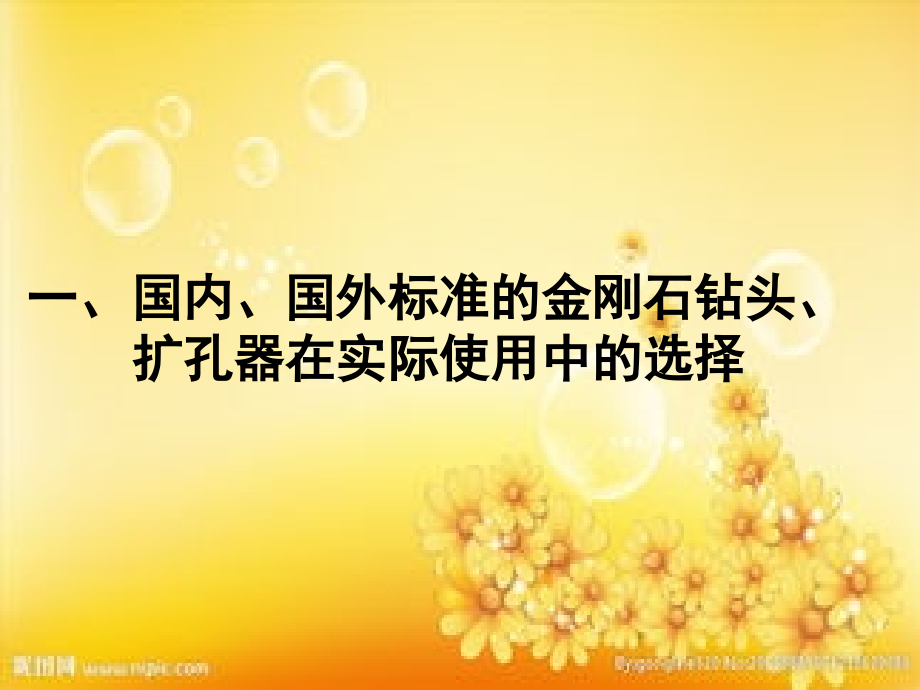

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,绳索取芯的原理,无锡中地地质装备有限公司,陈少雄,手机：,13806196350,座机：,0510-88550380,国内、国外标准的金刚石钻头、,扩孔器在实际使用中的选择,一、,国内标准,1,、目前我公司生产的金刚石钻头、扩孔器规格,A.,单管,:,36,46,48,56,59,60,66,75,76,77,78,91,92,93,94,95,96,98,100,110,112,130,132,152,171,173,225,245,279,325,B.,双管,/SD,双管,:,36,46,48,56,59,60,66,75,76,77,91,94,110,130,150,C.,绳索系列：,S56 S59 S60 S75 S76 S77 S78 S91 S95 S96 S98,A.,T,、,TT,、,T2,、,T6,系列,:,TT46 T246 T256 T266 T276 T286 T2101 T686 T6101 T6116,T6131 T6146 TB56 TBW TNW TS116 T46 T56 T66 T76 T86,B.“Q”,系列,:,AQ BQ BQ3 NQ NQ2 NQ3 NQTT HQ HQ3 HQTT PQ PQ3 PQTT AQTK BQTK,C.DCDMA,系列,:,T Z B WF WT WM WG,D.,其他,:,ATW BTW NTW NMLC HMLC NX-D3 NXC NX AX AXT LTK48 BGM ADBG,等,E.,也可根据客户的特殊要求特殊加工,国外标准,金刚石钻头胎体唇面形状的选择,二、,平底形,尖齿形,(,单阶梯、多阶梯、内,V,槽阶梯,),阶梯形,齿轮形,超前底喷形,高胎体钻头,带副水口钻头,金刚石钻头胎体的选择,三、,非常重要,金刚石钻头中金刚石颗粒度，浓,度的选择,四、,泥浆对于金刚石钻头及绳索取芯,钻具、钻杆的重要性,绳索取芯钻进必须要使用泥浆。,泥浆的选用种类很多，一般选用聚丙烯酰胺、,不分散低固相冲洗液、低粘增效粉（,LBM,）泥,浆、天然植物胶溶液、生物聚合物溶液。,选用时需根据钻进经验确定。,五、,金刚石钻头、扩孔器在使用中的,注意事项,钻头需排号使用。,每只钻头在使用中必须登记造册，并详细记录所使用钻头的编号及技术参数、钻进时钻机的数据。,每班需测量钻头、扩孔器磨损的尺寸。,钻进中出现进尺慢，时效低，切不可过分加压，而是需要更换合适的钻头。,金刚石钻头下钻时需提防撞击，同时新开孔或刚 下钻时需慢速开刃，这个过程根据现场进尺情况而定，而后高速钻进。,六、,复合片钻头的选择与使用中的,注意事项,七、,目前国内外所加工钻头选用的复合片分为三个等级：,普通片、研磨片、高工作层研磨片。,磨耗比一般均在,1:200,，,000-1:500,，,000,之间。,钻探所用的复合片钻头适用的地层一般在,7,级以内地层，,适用于灰岩、砂岩、煤岩等。,优点是寿命长，时效快；缺点是怕撞击，价格高。,破碎地层、坚硬致密地层不适合使用。,在使用过程中上下钻需注意撞击，钻速不宜过高，泵压需提高。,地质钻探用复合片钻头一般选择,普通片,及,研磨片,。,常规绳索取芯钻杆规格及技术,参数,八、,九、钻杆及接头的使用注意事项,新接头螺纹初次使用时，必须按照下列规定步骤进行：,1,、要按规范的上扣扭矩紧扣。,2,、新接头螺纹首次上扣及最初几次下钻时，旋扣要慢，然后用吊钳上紧，无论是用旋绳还是用旋扣器上扣，如果过快都容易损坏接头螺纹。,3,、内、外螺纹未对好时，要避免强行上扣。对扣时，新螺纹牙顶有时会相互顶住，此时要稍微倒转一下，螺纹不顶时再上扣。,6,、每个接头连接前必须将螺纹清理干净，在内螺纹及其台肩面上都要均匀涂抹好钻杆丝扣油。最好选用一种坚硬的圆状硬毛刷，不要用棕绳自制，要保证钻杆丝扣油和刷子干净无杂物。用过后将钻杆丝扣油桶加盖密封。,4,、卸扣操作必须坚持双钳卸扣。内、外螺纹紧配时，避免用榔头等重物敲击接头，以免使接头损坏变形。,5,、钻杆及接手装配时，必须严格检查配合的紧密距，一般在,1.2-2.5MM,之间，必须用自由钳拧配到位，不得留有间隙。否则在正常钻进中会造成钻杆或接手断裂。,8,、旋扣之前必须保证内外螺纹对中。当接头摇摆或有卡阻现象时，不许高速旋扣，否则会损坏螺纹。接单根时，使用钻杆上扣器快速上扣容易造成螺纹损坏。此时，必须特别注意，要保证接头螺纹清洁，有足量涂匀的钻杆丝扣油，接头不摇摆，无卡阻现象。旋扣之后，必须用大钳（双钳）按规定的扭矩紧扣，否则就会增加损坏接头螺纹的可能性。,7,、对扣时不许将外螺纹端部冲击到内螺纹台肩上，否则将会造成外螺纹损坏或是内螺纹台肩损坏。这种损坏现象可由司钻和钻工共同来克服，配合协调，缓捉拉稳，精神集中，轻放对中。,十、单动双管钻具及半合管、,三层管钻具的构造和使用范围,单动双管钻具包括：,P56,、,P59,、,P75,、,P91,、,P110,、,P130,、,P150,采用单向推力球轴承，通过下接头将内管、内管短节和,卡簧座组装成一体，结构简单，操作方便。又由于单动,性能良好，且又避免了钻具回转产生的机械力对岩矿芯,破坏，岩芯管的工作状态相对稳定，不但震动减少，提,高了钻头的使用寿命，且又能更有效地提高岩矿芯采取,率及岩矿芯的完整性。同时单动双管钻具具备有较高的,同轴度，延长了钻具的使用寿命，在易弯曲的地层钻进，,钻孔质量均可达到地质要求。,十一、绳索取芯钻具的构造、用途及与我公司近年新研发的,S75-ZD,、,NQ,、,HQ,、,PQ,钻具的异同,双管总成几个主要机构的工作原理：,1,，弹卡机构,2,，单动机构,3,，调节结构,4,，悬挂机构,5,，到位报信机构,6,，岩芯堵塞报信机构,7,，打捞机构,8,，安全脱卡机构,打捞器使用的注意事项，以及国内外打捞器的优缺点,十二、,钻具的组装及维护保养,钻具的组装,钻具的维护和保养,十三、,谢谢大家！,
