电磁式继电器的工作原理资料讲解.ppt

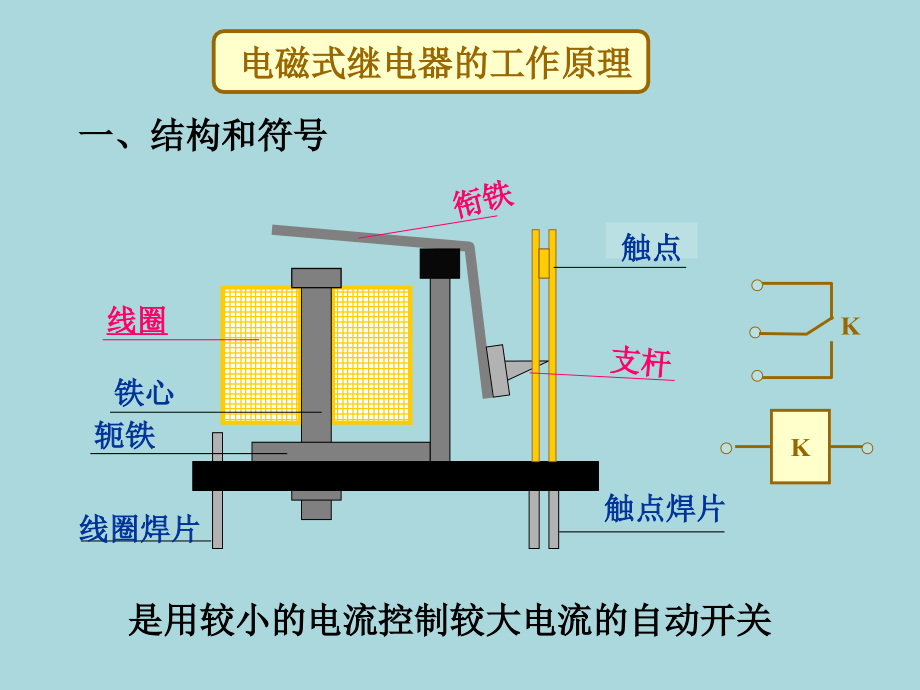

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电磁式继电器的工作原理,电磁式继电器的工作原理,一、结构和符号,线圈焊片,线圈,铁心,轭铁,衔铁,支杆,触点,触点焊片,K,K,是用较小的电流控制较大电流的自动开关,二、工作原理,通电前,通电后,动断（常闭）触点,通电前,通电后,动合（常开）触点,继电器在汽车电路中的作用？,答：,继电器在汽车电路中有两个作用,：,1,、增大电流作用；,2,、保护开关作用；,使用举例,K,+V,CC,R,B,S,C,220V,自动关灯电路,按下,S,，电容充电至电源电压，,三极管饱和导通，继电器得电，,常开触点闭合，电灯亮。,断开,S,，电容放电，维持三极管,和继电器导通状态，直到截止，,触点断开，电灯熄灭。,K,四、继电器的主要参数和选用,驱动电路要能够给继电器线圈提供额定的工作电压和电流。,2.,继电器触点容量要满足负载的最大电流和电压要求。,例：,为自动关灯电路选择继电器，控制一盏,220 V,、,40 W,电灯。,解：流过电灯的正常电流：,I,=,P,/,U,=40 W/220 V=0.18 A,触点闭合瞬间电流比正常电流大得多，大致为：,1 A,触点负荷容量为：,220 V,1 A,若控制电路的工作电压为,6V,，,可选,JZC,-,17F/006,-,1Z,其额定电压为,6 V,，,线圈电流为,48 mA,，触点容量,220 V,1 A,各种小型继电器,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
