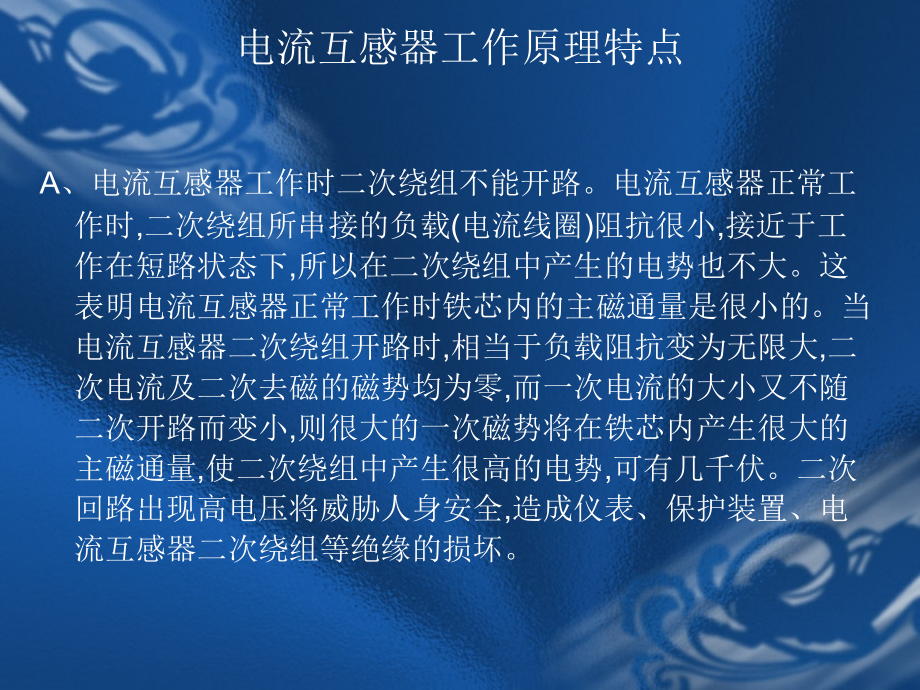

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,电流互感器的特点,电流互感器工作原理特点,A,、电流互感器工作时二次绕组不能开路。电流互感器正常工作时,二次绕组所串接的负载,(,电流线圈,),阻抗很小,接近于工作在短路状态下,所以在二次绕组中产生的电势也不大。这表明电流互感器正常工作时铁芯内的主磁通量是很小的。当电流互感器二次绕组开路时,相当于负载阻抗变为无限大,二次电流及二次去磁的磁势均为零,而一次电流的大小又不随二次开路而变小,则很大的一次磁势将在铁芯内产生很大的主磁通量,使二次绕组中产生很高的电势,可有几千伏。二次回路出现高电压将威胁人身安全,造成仪表、保护装置、电流互感器二次绕组等绝缘的损坏。,B、电流互感器的一次电流变化范围很大。因为一次绕组串接在被测回路中,所以一次电流可在零至额定电流之间大范围内变动。在短路情况下,电流互感器还需变换比额定电流大数倍甚至数十倍的短路电流。一次电流在很大范围内变化时,互感器仍要保持测量所需的准确度。,C,、电流互感器的结构应满足热稳定和电动稳定的要求。由于电流互感器是串联在一次系统的电路中,当电网发生短路时,短路电流要通过相应电流互感器的一次绕组,因此,电流互感器的结构应能满足热稳定和电动稳定的要求。,铭牌数据意义：,A、额定电压：电流互感器一般只标额定电压,即一次绕组所接线路的线电压,与电压互感器的额定一次电压相同。因此它不是一次绕组的端电压,而是指一次绕组对二次绕组和地的绝缘水平,只说明电流互感器的绝缘强度而与容量无关。,B,、额定一次电流和二次电流：额定一次电流是决定互感器误差和温升的一个参数,它取决于系统的额定电流,通常系统中常见到的有,200,、,300,、,600,、,1200,、,1500A,等。额定二次电流则是一个标准电流一般为,5A,或,1A,它取决于二次设备的标准化。,7、电流互感器运行与操作规定,电流互感器的负荷电流对独立式电流互感器应不超过其额定值的110%,对套管式电流互感器,应不超过其额定值的120%(宜不超过110%),如长时间过负荷,会使测量误差加大和使绕组过热或损坏。,电流互感器在运行时,它的二次回路始终是闭合的,因其二次负荷电阻的数值比较小,接近于短路状态。电流互感器的二次绕组在运行中不允许造成开路,因为出现开路时,在二次绕组中会感应出一个很大的电动势,这个电动势可达数千伏,因此,无论对工作人员还是对二次回路的绝缘都是很危险的,在运行中要格外当心。,油浸式电流互感器应装设金属膨胀器或微正压装置,以监视油位和使绝缘油免受空气中的水分和杂质影响(现在已改进为金属膨胀器式全密封结构)。,电流互感器的二次绕组至少应有一个端子可靠接地,它属于保护接地。为了防止二次回路多点接地造成继电保护拒动作,对电流差动保护等每套保护只允许有一点接地,接地点一般设在保护屏上。,电流互感器与电压互感器的二次回路不允许互相连接。因为,电压互感器二次回路是高阻抗回路,电流互感器二次回路是低阻抗回路。如果接于电压互感器二次,会造成电压互感器短路；如果电压回路接于电流互感器的二次,会使电流互感器近似开路。这样是极不安全的。,在运行中,电流互感器如有开路现象,会引起电流仪表、继电保护的不正确动作(或指示)。运行人员在检查中如听到电流互感器有异声,应迅速进行检查判断。如二次端子有放电火花声,此时应先汇报调度,停用有关保护，将一次电流减少或降到零,在做好安全措施后,将松开的端子接上,或将二次连接片接通。如电流互感器嗡嗡声消失,则说明故障已排除,电流互感器二次回路正常。如检查发现互感器有焦味或冒烟等情况,则应汇报调度,立即拉开该电流互感器的断路器,进行隔离处理。,谢谢观赏 讲解完毕,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
