4.3对称分量法教程文件.ppt

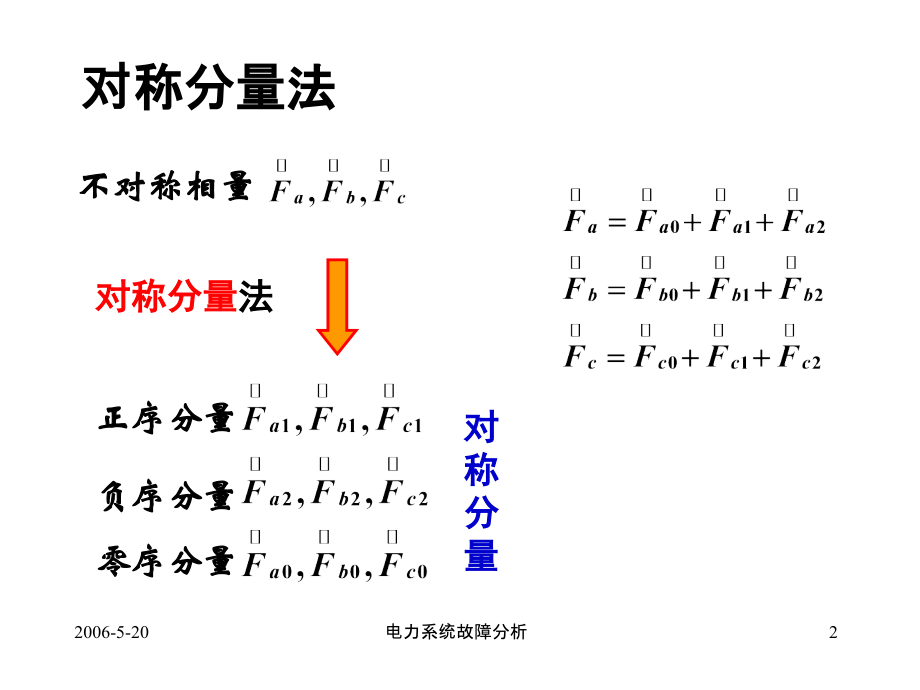

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,4.3对称分量法,2006-5-20,电力系统故障分析,2,对称分量法,不对称相量,对称分量,法,正序分量,负序分量,零序分量,对称分量,2006-5-20,电力系统故障分析,3,负序分量,零序分量,正序分量,2006-5-20,电力系统故障分析,4,负序分量,零序分量,正序分量,引入旋转因子（算子）,2006-5-20,电力系统故障分析,5,2006-5-20,电力系统故障分析,6,对称分量法分析不对称短路,a,相短路为例,特殊相：,a,相,对称电路？,方法？,思路？,2006-5-20,电力系统故障分析,7,对称分量法,短路点阻抗、电压、电流不对称,2006-5-20,电力系统故障分析,8,正序网,负序网,零序网,电源？,三相正序网、三相负序网,三相零序网,特点？,单相序网！思路！,2006-5-20,电力系统故障分析,9,各序分量三相对称,：大小、相位关系固定,三相电路对称,单相,各序电路（序网）,正序网,负序网,零序网,序网基本方程,三个方程，六个变量，需补充三个方程,2006-5-20,电力系统故障分析,10,边界条件：短路点处电压、电流方程,序网基本方程,a,相短路：,b,、,c,两相短路：,b,、,c,两相接地短路：,用序分量表示,2006-5-20,电力系统故障分析,11,电力系统元件的各序参数和等值电路,应用对称分量法进行电力系统的不对称分析，首先必须确定系统中各元件的各序参数,元件的序阻抗,指元件中流过某序电流时元件两端所产生的序电压降与该序电流的比值,静止元件,无论流过正序电流还是负序电流，并不改变相与相之间的磁耦合关系，其正序阻抗与负序阻抗相等；零序电抗较为复杂；,旋转元件,，各序电流流过时引起不同的电磁过程，三序电抗不相同,2006-5-20,电力系统故障分析,12,同步发电机各序参数,同步发电机定子绕组中流过同步频率的,负序电流,时，产生的旋转磁场与转子转向相反，相对转子的速度是同步转速的,2,倍。由电磁感应定律，,转子的励磁绕组和阻尼绕组中将感应出,2,倍额定频率的感应电流,。,正常运行情况下，同步发电机定子绕组的空载电势三相对称，产生的交流电流是正序电流，,电枢反应产生的旋转磁场与转子主磁通同速同方向,。,同步发电机,正序电抗,同步发电机,负序电抗,2006-5-20,电力系统故障分析,13,同步发电机定子绕组中流过零序电流时，合成磁场为零，,只存在定子绕组的漏磁通,。零序漏磁比正序漏磁小，减小的程度视绕组型式而定。,同步电机零序电抗的标幺值差别较大,。零序电阻和正序电阻相等。,同步发电机零序电抗,汽轮发电机,水轮发电机,同步调相机和大型同步电动机,x,2,0.134,0.18,0.15,0.35,0.24,x,0,0.036,0.08,0.04,0.125,0.08,2006-5-20,电力系统故障分析,14,变压器是静止的磁耦合元件，正、负序参数和等值电路完全相同,变压器通入零序电流时，,不同变压器结构的零序磁通磁路不同,，,不同绕组接线的零序电流回路不同,，所以零序参数和等值电路不同,三相变压器各序参数和等值电路,2006-5-20,电力系统故障分析,15,各种接线方式双绕组变压器的零序等值电路,2006-5-20,电力系统故障分析,16,各种接线方式三绕组变压器的零序等值电路,2006-5-20,电力系统故障分析,17,三个单相变压器接成的三相变压器组,，各相铁芯独立，磁通分布情况与所加电压相序无关，,零序励磁电流很小，可认为激磁电抗无穷大,。零序漏抗与正序漏抗完全相同。,三相三柱式变压器,，通入正序或负序电流时，各相主磁通均在铁芯内形成回路，所以励磁电流很小，励磁电抗很大；当通入零序电流时，三相零序主磁通大小相等相位相同，不能在铁芯中形成回路，只能通过绝缘介质和外壳形成回路，所以零序励磁电流相当大，,零序励磁电抗为有限值,。,2006-5-20,电力系统故障分析,18,变压器中性点经阻抗接地的零序等值电路,2006-5-20,电力系统故障分析,19,单回路架空线的正（负）序阻抗,单位长度,流入正序电流,电力线路序参数,2006-5-20,电力系统故障分析,20,单回路架空线的零序阻抗,单位长度,代入,2006-5-20,电力系统故障分析,21,架空导线,假想导线,Carson,定理,：计算,“,导线地,”,回路自感时，可以用一根与架空导线平行的假想地中导线代替大地，地中电流集中在假想导线中流过。,设架空导线半径,假想导线等值半径,两平行导线间的距离,回路自感,2006-5-20,电力系统故障分析,22,回路自感,假想导线的等值深度,电流频率,Hz,大地电导率,S/m,时，“导线地”回路的自感抗,“,导线地”回路的自阻抗,架空导线电阻,大地电阻,2006-5-20,电力系统故障分析,23,第二章已推导出正序阻抗,由此,单回路架空线的零序阻抗,2006-5-20,电力系统故障分析,24,正序网络与计算三相短路时的等值网络完全相同。,除中性点接地阻抗和空载线路外，电力系统各元件均应包括在正序网络中,正序网络,2006-5-20,电力系统故障分析,25,发电机不产生负序电势,，故所有电源的负序电势为零。,负序网络的组成元件与正序网络完全相同。,发电机等旋转元件的电抗应以其负序电抗代替，其它静止元件的负序电抗与正序电抗相同。,负序网络,2006-5-20,电力系统故障分析,26,发电机不产生零序电势,，故所有电源的零序电势为零。,零序电流相同相位，只能通过大地或与地连接的其他导体才能构成通路。,零序网络,2006-5-20,电力系统故障分析,27,例,正序网络,2006-5-20,电力系统故障分析,28,负序网络,2006-5-20,电力系统故障分析,29,零序网络,2006-5-20,电力系统故障分析,30,练习：画出图所示系统，在,D,点发生不对称短路时的正序、负序、零序网络,(,忽略变压器励磁支路,),。各阻抗标注如下：分别采用下标为,1,、,2,、,0,表示正序、负序、零序阻抗。如线路,7,其正序、负序、零序电抗分别为,X,7.1,、,X,7.2,、,X,7.0,。,1,16,2,3,4,5,6,7,8,9,10,11,12,13,14,D,15,2006-5-20,电力系统故障分析,31,解：,（,1,）正序网络,1,16,2,3,4,5,6,7,8,9,10,11,12,13,14,D,15,2006-5-20,电力系统故障分析,32,（,2,）负序网络,1,16,2,3,4,5,6,7,8,9,10,11,12,13,14,D,15,2006-5-20,电力系统故障分析,33,（,3,）零序网络,1,16,2,3,4,5,6,7,8,9,10,11,12,13,14,D,15,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
