临时用电安全培训教学提纲.ppt

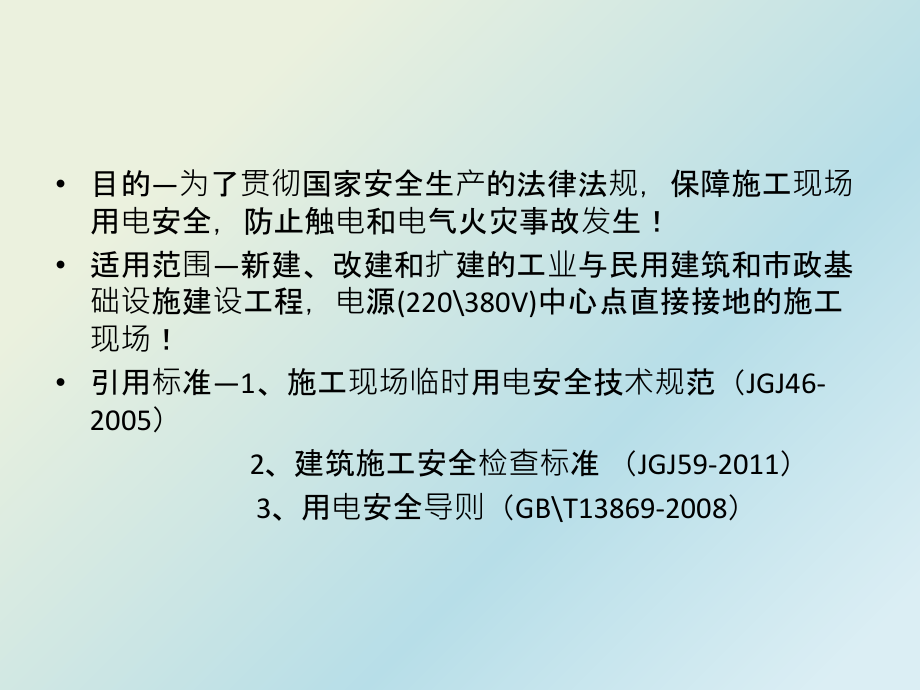

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,一建集团,临时用电安全生产,主讲人：王国平,目的,为了贯彻国家安全生产的法律法规，保障施工现场用电安全，防止触电和电气火灾事故发生！,适用范围,新建、改建和扩建的工业与民用建筑和市政基础设施建设工程，电源,(220380V),中心点直接接地的施工现场！,引用标准,1,、施工现场临时用电安全技术规范（,JGJ46-2005,）,2,、建筑施工安全检查标准（,JGJ59-2011,）,3,、用电安全导则（,GBT13869-2008,）,目录,一建集团,配电系统及外电防护,临时用电组织设计,接零保护系统,配电箱及开关箱,施工照明,配电间,临时用电组织设计,施工用电组织设计,一建集团,施工现场临时用电设备在,5,台及以上 或 设备总容量在,50kW,及以上者，应编制用电组织设计。,施工用电组织设计,一建集团,临时用电组织设计应包括下列内容,1,、现场勘测,2,、确定电源进线、变电所或配电室、配电装置、,用电设备位置及线路走向,3,、进行负荷计算,4,、选择变压器,5,、设计配电系统,6,、设计防雷装置,7,、确定防护措施,8,、制定安全用电措施和电气防火措施,1),设计配电线路，选择导线或电缆,2),设计配电装置，选择电器,3),设计接地装置,4),绘制临时用电工程图纸，主要包括,用电工程总平面图、配电装置布置图、,配电系统接线图、接地装置设计图,施工用电组织设计,一建集团,临时用电工程图纸应单独绘制，临时,用电工程应按图施工。,临时用电组织设计及变更时，必须履行“编制、审核、批准”程序,，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施，变更用电组织设计时应补充有关图纸资料。,临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。,施工用电组织设计,一建集团,施工用电组织设计,一建集团,施工现场临时用电必须建立安全技术档案，,并应包括下列内容：,1,、用电组织设计的全部资料,2,、修改用电组织设计的资料,3,、用电技术交底资料,4,、用电工程检查验收表,5,、电气设备的试、检验凭单和调试记录,6,、,接地电阻、绝缘电阻和漏电保护器漏电动作,参数测定记录表,7,、定期检,(,复,),查表,8,、电工安装、巡检、维修、拆除等工作记录,施工用电组织设计,一建集团,安全技术档案应由主管该现场的电气技术人员负责建立与管理。其中“电工安装、巡检、维修、拆除工作记录”可指定电工代管，由项目经理审核认可，并应在临时用电工程拆除后统一归档,。,接零保护系统,接零保护系统,一建集团,在施工现场采用专用变压器的供电的系统中，,必须采用,TN,S,接零保护系统,，电气设备的金属外壳必须与保护零线连接。,保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。,接零保护系统,一建集团,专用变压器供电时,TN-S,接零保护系统示意,2,2,2,1,3,L1,相线,L2,相线,L3,相线,N,工作零线,PE,保护零线,变压器,T,总电源,隔离开关,DK,总漏电,保护器,RCD,兼有短路、过载、漏电保护,功能的漏电断路器,(),工作接地,PE,线重复接地,PE,线重复接地,电气设备金属外壳,（正常不带电的外露可导电部分）,接零保护系统,一建集团,当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。,采用,TN,系统做保护接零时，工作零线（,N,线）必须通过漏电保护器，保护零线（,PE,线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部,TN,S,接零保护系统。,接零保护系统,(),兼有短路、过载、漏电保护,功能的漏电断路器,相四线供电时局部,TN-S,接零保护系统,保护零线引出示意,1,NPE,线重复接地,2,PE,线重复接地,L1,相线,L2,相线,L3,相线,N,工作零线,PE,保护零线,总电源,隔离开关,DK,总漏电,保护器,RCD,一建集团,接零保护系统,一建集团,施工现场临时用电的三项基本原则,1,、必须采用,TN,S,接零保护系统,2,、,必须采用三级配电系统,3,、必须采用二级漏电保护,接零保护系统,一建集团,保护零线必须采用绝缘导线,配电装置和电动机械相连接的,PE,线应为截面不小于,2.5mm2,的绝缘多股铜线。,手持式电动工具的,PE,线应为截面不小于,2.5mm2,的绝缘多股铜线。,接零保护系统,一建集团,TN-S,系统中保护零线除必须在配电室或总配电箱处做重复接地外，,还必须在配电系统的中间处和末端处做重复接地。,TN-S,系统中，保护零线每一处重复接地装置的接地电阻值不应大于,10,。在工作接地电阻值允许达到,10,的电力系统中，所有重复接地的等效电阻值不应大于,10,。,常见问题分析,接地体长度及入地深度未达标,常见问题分析,用螺纹钢做接地体及保护零线未用螺丝固定,常见问题分析,所谓的重复接地,常见问题分析,使用两芯线，金属外壳缺保护接零,常见问题分析,金属外壳缺保护零线及带电体外露,常见问题分析,缺保护零线、未用插头电线直接插入插座,接零保护系统,一建集团,在,TN-S,系统中，严禁将单独敷设的工作零线（）再做重复接地。,接零保护系统,一建集团,每一接地装置的接地线应采用,2,根及以上导体，在不同点（,3M,）与接地体做电气连接。,不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。,接地可利用自然接地体，但应保证其电气连接和热稳定。,接零保护系统,一建集团,做防雷接地机械上的电气设备，所连接的,PE,线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。,接零保护系统,一建集团,常见问题分析,未做接零保护,接零保护系统,一建集团,常见问题分析,螺纹钢做接地体，并随意绕接,接零保护系统,一建集团,常见问题分析,进线及右边出线均缺保护零线,螺纹钢做接地体，并随意绕接,配电系统,及外电防护,配电系统及外电防护,一建集团,架空线路应采用钢筋混凝土杆或木杆。,电杆埋设深度宜为杆长的,1/10,加,0.6m,，,回填土应分层夯实。在松软土质处宜加大,埋入深度或采用卡盘等加固。,架空线路绝缘子应按下列原则选择：,1,）直线杆采用针式绝缘子；,2,）耐张杆采用蝶式绝缘子。,配电系统及外电防护,一建集团,架空线必须采用绝缘导线,配电系统及外电防护,一建集团,线路、导线基本要求,架空铜导线截面积,10,平方,MM,。,架空铝导线截面积,16,平方,MM,。,架空线路距离地面,4M,过路,6M,。,电缆线必须采取五芯电缆，绿,黄双色线,必须用作,PE,线。,电缆线路应采取埋地或架空敷设，严禁沿,地面明敷。,埋地电缆应选择防水、防腐型的电缆，埋地,深度,0.7M,，上部并覆盖硬质保护层。,配电系统及外电防护,一建集团,架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线，固定点间距应保证电缆能承受自重所带来的荷载，敷设高度应符合相应规范架空线路敷设高度的要求，,沿墙壁敷设时最大弧垂距地不得小于,2.0m,。,架空电缆严禁沿脚手架、树木或其他设施敷设。,配电系统及外电防护,一建集团,装饰装修工程或其他特殊阶段，应补充,编制单项施工用电方案。电源线可沿,墙角、地面敷设，但应采取防机械损伤,和电火措施。,电缆线路必须有短路保护和过载保护，,短路保护和过载保护电器与电缆的选配,应符合要求。,配电系统及外电防护,一建集团,外电防护的基本要求,外电线路,电压等级,（,KV,）,1,1-10,35-110,220,330-500,最小安全,操作距离,（,m,）,4,6,8,10,15,在建工程（含脚手架）的周边与外电,架空线路的边线之间的最小安全操作距离。,配电系统及外电防护,一建集团,外电线路电压等级,1,1-35,最小垂直距离（,m,）,6,7,施工现场的机动车道与外电架空线路,交叉时的最小垂直距离,配电系统及外电防护,一建集团,起重机及桩机与外电架空线路边线的,最小安全距离,电压,（,m,）（,KV,）,安全距离,1,10,35,110,220,330,500,垂直方向,1.5,3,4,5,6,7,8.5,水平方向,1.5,2,3.5,4,6,7,8.5,配电系统及外电防护,一建集团,当达不到上述要求时，必须采取绝缘隔离保护措施,当以上规定的防护措施无法实现时，必须与有关部门协商，采取停电、迁移外电线路或改变工程位置等措施，未采取上述措施的严禁施工。,外电线路,电压等级,（,KV,）,1,35,110,220,330,500,最小安全,操作距离,（,m,）,1.7,2,2.5,4,5,6,配电系统及外电防护,常见问题分析,随意增加无保护零线及未进漏电保护器的,插座，且使用绝缘差的胶质线,且用,绝缘差的胶质线,一建集团,配电系统及外电防护,常见问题分析,一只开关接多路出线,一建集团,配电系统及外电防护,常见问题分析,设置高度未达标并缺保护措施,一建集团,配电系统及外电防护,常见问题分析,出线未使用保护零线,一建集团,配电系统及外电防护,常见问题分析,电缆线随意拖拉并造成挤压,一建集团,配电系统及外电防护,常见问题分析,配电箱设置在积水中及进出线缺有效保护措施,一建集团,配电系统及外电防护,常见问题分析,电缆线接头随意，缺有效的绝缘措施（三包）,一建集团,配电系统及外电防护,配电箱及开关箱,配电箱及开关箱,一建集团,配电箱的电器安装板上必须分设,N,线,端子板和,PE,线端子板。,N,线端子板,必须与金属电器安装板绝缘；,PE,线,端子板必须与金属电器安装板做电气,连接。,进出线中的,N,线必须通过,N,线端子板,连接；,PE,线必须通过,PE,线端子板连接,配电箱及开关箱,一建集团,配电箱、开关箱中导线的进线口和出线口应设在箱体,的下底面。,每台用电设备必须有各自专用的开关箱，严禁用同一,个开关箱控制,2,台及,2,台以上用电设备（含插座）。,开关箱中漏电保护器的额定漏电动作电流不应大于,30MA,，额定漏电动作时间不应大于,0.1s,。,使用于潮湿或有腐蚀介质场所的的漏电保护器的额定,漏电动作电流不应大于,15MA,，额定漏电动作时间,不应大于,0.1s,。,配电箱及开关箱,一建集团,常见问题分析,一闸控制多路出线及随意增加分路,配电箱及开关箱,一建集团,常见问题分析,分路开关一闸控制多路出线,配电箱及开关箱,一建集团,常见问题分析,脏脏脏,配电箱及开关箱,一建集团,常见问题分析,380V,开关箱设两路出线（插座）,配电箱及开关箱,一建集团,常见问题分析,配电箱周围被建筑材料包围,配电箱及开关箱,一建集团,常见问题分析,开关箱进线保护零线未接,配电箱及开关箱,一建集团,常见问题分析,未安装漏电保护器、插头及多插座的拖线板,配电箱及开关箱,一建集团,常见问题分析,家用拖线板缺漏电保护器保护,配电箱及开关箱,一建集团,常见问题分析,380V,开关箱两路出线,配电箱及开关箱,一建集团,常见问题分析,破损的,380V,开关箱另接,220V(,胶质线,),插座,配电箱及开关箱,一建集团,熔断器应选用具有可靠灭弧分断功能的,产品。,开关箱中各种开关电器的额定值和动作,整定值应与其控制用电设备的额定值和,特性相适应。通用电动机开关箱中电器,的规格可按本规范选配。,配电箱、开关箱的电源进线端严禁采用,插头和插座做活动连接。,配电箱及开关箱,一建集团,PE,线上严禁装设开关或熔断器,严禁通过工作电流，且严禁断线,相线、,N,线、,PE,线的颜色标记必须符合,以下规定：,相线,L1,（,A,）、,L2,（,B,）、,L3,（,C,）相序的,绝缘颜色依次为黄、绿、红色；,N,线的绝缘颜色为淡蓝色；,PE,线的绝缘颜色为绿黄双色；,任何情况下上述颜色标记严禁混用和互相代用。,施工照明,施工照明,一建集团,一般场所可选用,220V,或,380V,的,照明器。,隧道、人防工程、高温、有导电灰尘、,比较潮湿或灯具高度低于,2.5M,等场所,的照明电源电压不得大于,36V,。,特别潮湿场所、导电良好的地面等，,电源电压不得大于,12V,。,施工照明,一建集团,照明灯具的金属外壳必须与,PE,线相连接。,室外照明灯具距地面不得低于,3M,。,室内照明灯具距地面不得低于,2.5M,。,严禁使用带电体外露的照明灯具。,照明灯具与易燃物距离不得小于,300mm,，,聚光灯、碘钨灯等高热灯具与易燃物距离,不得小于,500mm,。,常见问题分析,使用带电体外露的碘钨灯及无保护零线,施工照明,一建集团,常见问题分析,碘钨灯无保护零线,施工照明,一建集团,常见问题分析,使用带电体外露的碘钨灯及无保护零线,施工照明,一建集团,常见问题分析,使用带电体外露的碘钨灯及无保护零线,施工照明,一建集团,常见问题分析,使用带电体外露的碘钨灯及无保护零线,施工照明,一建集团,常见问题分析,使用带电体外露的碘钨灯及无保护零线,施工照明,一建集团,配电室,配电室,一建集团,配电室的建筑物和构筑物的材料等级不得,低于,A,级（不燃材料），并配置砂箱和,可用于扑灭电气火灾的灭火器；,配电室的照明分别设置正常照明和事故,照明。,配电柜或配电线路停电维修时，应挂接地,线，并应配备“禁止合闸、有人工作”,停电标志牌（二块）。停送电必须由专人负责。,因此只要我们认真贯彻国家、地方、行业及公司等安全生产的各项规范、制度，严格实施施工现场的安全监控，切实履行各级安全生产责任制，努力提高施工现场的安全、文明水准，安全事故是可以避免的。安全工作只有更好，没有最好；安全管理只有起点，没有终点。因此我们必须牢记“细节决定成败”的警言，抓好施工现场的每一个细节，确保企业的良性发展和社会稳定。,“,任何安全事故都是可以避免的”,事前策划得远一点,科技、安全结合得紧一点,安全措施落实得多一点,反违纠错得手段严格一点,方案考虑得周到一点,作风深入一点，工作抓得实一点,安全、文明、节能的步伐大一点,我们一定能驾驭安全生产的客观规律，把握时代机遇，迎接市场挑战，用建设和谐社会的实际行动，向社会交出满意的答卷。,我们必须做到：,谢谢各位,2016.9,
