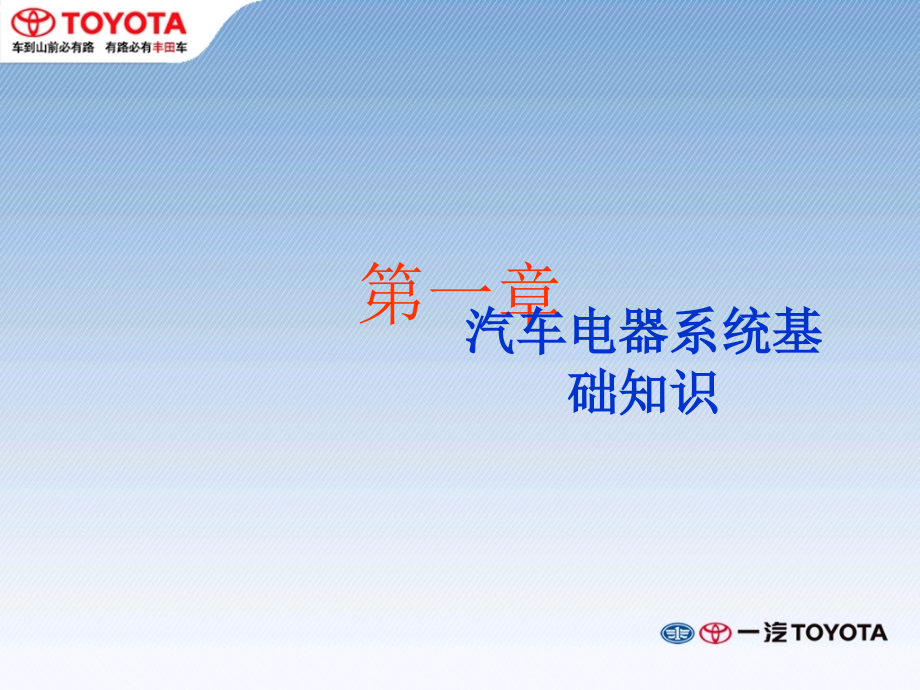

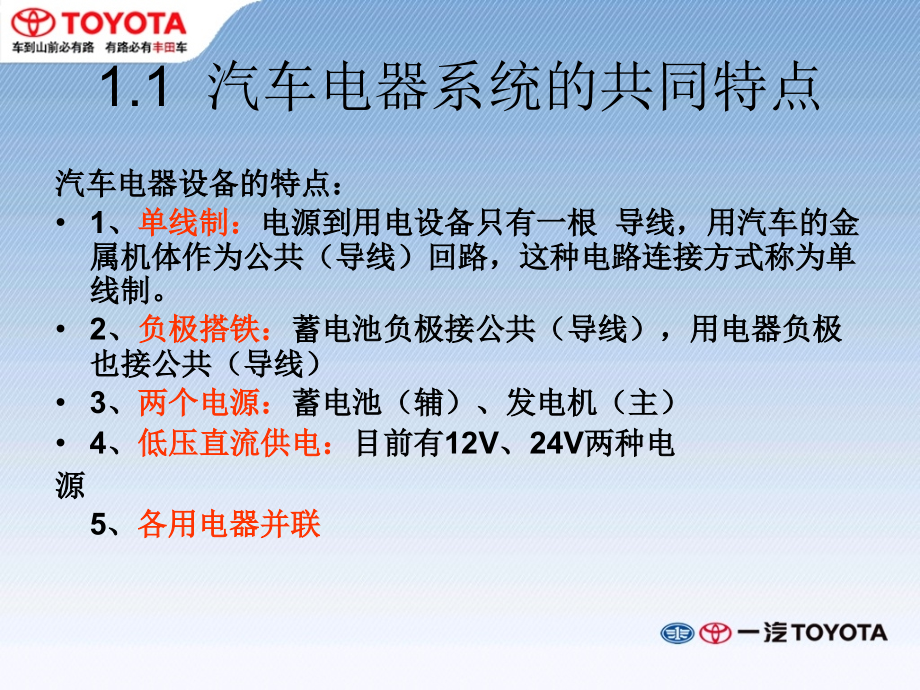

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第一章,汽车电器系统基础知识,1.1 汽车电器系统的共同特点,汽车电器设备的特点：,1、,单线制：,电源到用电设备只有一根 导线，用汽车的金属机体作为公共（导线）回路，这种电路连接方式称为单线制。,2、,负极搭铁：,蓄电池负极接公共（导线），用电器负极也接公共（导线）,3、,两个电源：,蓄电池（辅）、发电机（主）,4、,低压直流供电：,目前有12,V、24V,两种电,源,5、,各用电器并联,汽车电器系统示意图,1.2 汽车电器系统的组成,1、汽车电源,2、用电设备,3、配电装置,1、汽车电源,汽车上有两个电源：,1）蓄电池：是汽车的辅助电源,2）发电机：是汽车的主要电源,蓄电池和发电机组成汽车电源系统,2、用电设备,起动系统：,功用是启动发动机。,点火系统,：,功用是产生电火花，点燃混合气。,照明与信号系统:,为汽车提供各种用途的照明、信号等。,汽车信息显示系统：,包括指示汽车工作状况的各种仪表、报警灯信息显示装置等。,辅助电器系统：,空调、刮水器、收音机、电动座椅、电动门窗、防盗系统、汽车安全系统等。,2、用电设备,6）电子控制系统：包括,电子控制喷射系统；,电子控制点火系统；,自动变速器；,制动防抱死；,四论转向、电控悬架、巡航控制等,3、配电装置,综合配电盒（箱）,继电器 、保险装置、插接器,电路开关,导线线束等,小结,汽车电路特点：,单线制、负极搭铁两个电源、低压直流、用电器并联,汽车电路组成：,电源、用电器、中间装置（导线，开关、继电器、保险装置、连接器等）,汽车电源,中间装置,用电设备,图,1-1,广州本田雅阁轿车点烟器电路,1.2.1 汽车线束,1、汽车用导线(有高压导线低压导线之分）,1）导线的截面积:,要正确选择,（表11）,2）导线的颜色：,a,在电路图上用代号表示 ；,b,不同颜色有一定含义；,c,采用双色时有主、辅之分,3）汽车线束（包扎、固定）,1.2.2 配电盒,在现代汽车上，常将,熔断器,、,断路保护器,和,继电器,等集中布置在一块或几块安装板上，其背面用以,连接线束,，形成电气线路中的,配电盒,（或称中央接线盒）。,1.2.3 开关装置,1、开关的符号（表1.2）,各种开关在电路图中的符号,1、开关的符号（图1.3）,各种开关在电路图中的符号,各种开关在电路图中的符号,各种开关在电路图中的符号,各种开关在电路图中的符号,各种开关在电路图中的符号,举例 点火开关,1、档位,2、表示方法,点火开关的图形符号,点火开关的图形符号表示法,点火开关的表格表示法,在图上标出的是空位状态！,举例 灯开关,在图上标出的是空位状态！,在图上标出的是空位状态！,举例 刮水器的开关,奥迪刮水器的开关,举例 组合开关,1.2.4 保险装置,1、,熔断器,2、,3、,符号,实物,熔断器（保险丝）,1.2.4 保险装置,1、,2、,易熔线,3、,符号,实物,1.2.4 保险装置,1、,2、,3、,断路器,符号,实物,1.2.5 继电器,继电器是利用电磁或机电原理及其他方法，实现自动接通或切断一对或多对触点，以完成用小电流控制大电流的装置，起到保护开关的作用,1.2.5 继电器,常开触点继电器工作原理,常开触点继电器工作原理,灯光继电器,1.2.5 日本继电器,1.2.5 继电器（2）继电器的工作电压,汽车上的继电器的工作电压分为12,V,和24,V。,！,使用时必须和标称电压相匹配，不能互换使用。,1.2.5 继电器分类,继电器可分为：,功能继电器,（如闪光继电器、刮水器间歇继电器等）,电路控制继电器,（即单纯实现电路通断与转换的继电器,）,1.2.6 连接器（插头）,阳端子,阴端子,小结：,汽车电路组成：,导线及线束,配电盒,开关及符号,保险装置,继电器,连接器,思考题,1、汽车电器系统的特点有哪些？,2、,按电压的高低，汽车上的导线可分为,、,。,3,、,汽车用低压导线的截面积一般不小于,。维修更换导线时应注意什么？,4、点火开关的英文标记分别表示：,LOCK,、ACC,、ON,、START,。,思考题,5,、,导线颜色代号,6、,继电器的作用是什么？,7、汽车电路中常见控制、保险装置有哪些？,
