绳索生产中常用的原材料.ppt

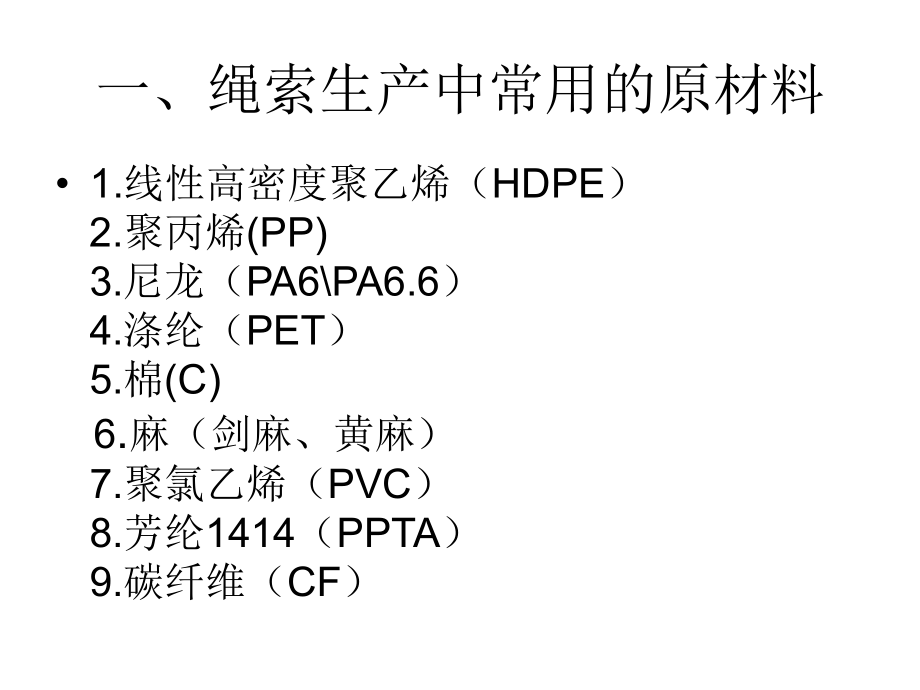

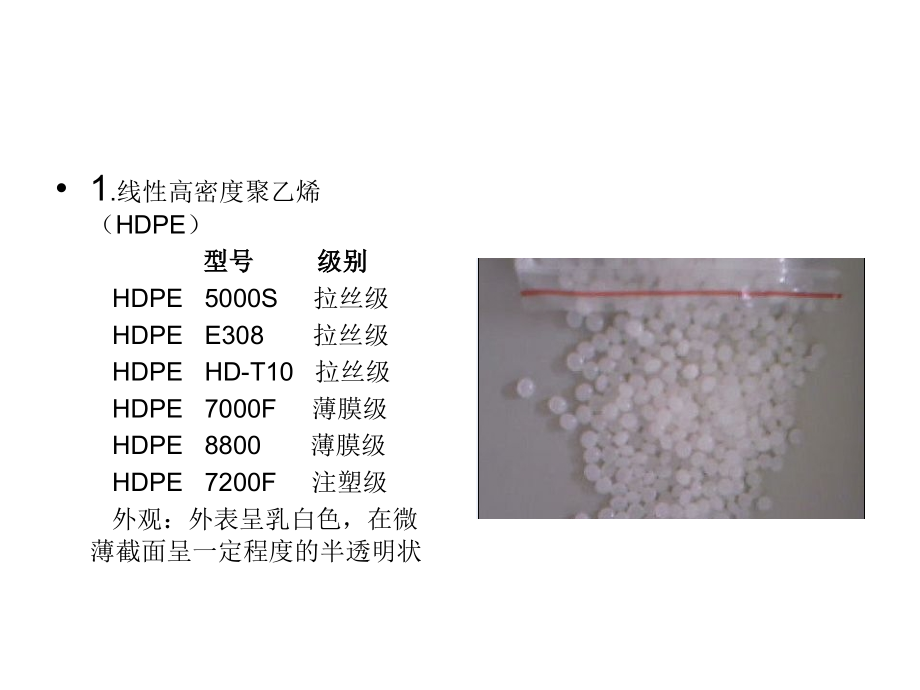

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,一、绳索生产中常用的原材料,1.线性高密度聚乙烯（,HDPE,）,2.聚丙烯,(PP),3.尼龙（PA6PA6.6）,4.涤纶（,PET,）,5.棉,(C),6,.,麻（剑麻、黄麻）,7.聚氯乙烯（,PVC,）,8.芳纶1414（PPTA）,9.碳纤维（CF）,1,.线性高密度聚乙烯（,HDPE,）,型号 级别,HDPE 5000S,拉丝级,HDPE E308,拉丝级,HDPE HD-T10,拉丝级,HDPE 7000F,薄膜级,HDPE 8800,薄膜级,HDPE 7200F,注塑级,外,观：外表呈乳白色，在微薄截面呈一定程度的半透明状,2.聚丙烯,(PP),呈白色半透明，蜡状；,比聚乙烯轻,；,透明度也较聚乙烯好,；,比聚乙烯刚硬,3.,尼龙（,PA6PA6.6,）,尼龙中的主要品种是尼龙,6,和尼龙,6.6,，占绝对主导地位，其次是尼龙,11,，尼龙,12,，尼龙,610,，尼龙,612,，另外还有尼龙,1010,，尼龙,46,，尼龙,7,，尼龙,9,，尼龙,13,，新品种有尼龙,6I,，尼龙,9T,和特殊尼龙,MXD6,（阻隔性树脂）等。,PA6,的化学物理特性和,PA66,很相似，然而，它的,熔点,较低，而且工艺温度范围很宽。它的,抗冲击性,和,抗溶解性,比,PA66,要好，但,吸湿性,也更强。因为塑件的许多品质特性都要受到吸湿性的影响，,PA66,在聚酰胺材料中有较高的熔点。它是一种半晶体,-,晶体材料。,PA66,在较高温度也能保持较强的,强度和刚度,。,PA66,在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。,4.涤纶（,PET,）,断裂强度较高，伸长率大；,初始模量高；弹性回复性好；,吸湿染色差,不能采用常温染色。,易起静电，耐污性差,5.棉,(C),棉纤维与麻纤维都是刚近火焰即燃，燃烧迅速，火焰呈黄色，冒蓝烟。二者在燃烧散发的气味及烧后灰烬的区别是，棉燃烧发出纸气味，麻燃烧发出草木灰气味；燃烧后，棉有极少粉末灰烬，呈黑或灰色，麻则产生少量灰白色粉末灰烬,6.,麻（剑麻、黄麻）,韧皮纤维（软质纤维）,苎麻，亚麻，黄麻，大麻，洋麻等,叶纤维（硬质纤维）,剑麻，蕉麻,7.聚氯乙烯（,PVC,）,聚氯乙烯具有阻燃（阻燃值为40以上）、耐化学药品性高（耐浓盐酸、浓度为90%的硫酸、浓度为60%的硝酸和浓度20%的氢氧化钠）、机械强度及电绝缘性良好的优点。,聚氯乙烯对光、热的稳定性较差,8.,芳纶,1414,（,PPTA,）,芳纶纤维具有极高的强度，重量比拉伸强度是钢丝的,6,倍,玻纤的,3,倍,高强尼龙工业丝的,2,倍,;,其拉伸模量是钢丝的,3,倍,玻纤的,2,倍,高强尼龙工业丝的,10,倍,;,芳纶的连续使用温度范围极宽，在,196,。,C,至,204,范围内可长期正常运行。在,150,下的收缩率为,0,，在,560,的高温下不分解不熔化。,9.,碳纤维（,CF,）,碳纤维是含碳量高于,90%,的无机高分子纤维。其中含碳量高于,99%,的称石墨纤维。碳纤维的轴向强度和模量高，无蠕变，耐疲劳性好，比热及导电性介于非金属和金属之间，热膨胀系数小，耐腐蚀性好，纤维的密度低，,X,射线透过性好。但其耐冲击性较差，容易损伤，在强酸作用下发生氧化，与金属复合时会发生金属碳化、渗碳及电化学腐蚀现象。因此，碳纤维在使用前须进行表面处理。,常用,纤维燃烧状态表,纤维名称,燃烧时火燃状态,气味,灰烬颜色和形状,棉,/,麻,接触火燃既燃烧,离开火燃后继续燃烧,产生黄色火燃及蓝烟,烧焦部分为黑褐色,有烧纸的气味,灰烬少,灰末细软,呈浅灰色,锦纶聚酰胺,一面熔化,一面缓慢燃烧,燃烧时无烟或略有白烟,火焰很小,呈蓝色,有芹菜香味,灰为浅褐色玻璃球壮,不宜捻碎,涤纶聚脂,燃烧时纤维卷缩,一面熔化,一面冒烟燃烧,有黄色火焰,有芳香气味,灰为黑褐色玻璃圆球壮,用手可捻碎,聚氯乙烯,难燃烧,接近火燃时收缩燃烧,离火即熄灭,有氯的刺鼻臭味,灰为不规则黑色硬块,聚丙烯,一面卷缩,一面熔化燃烧,火燃明亮,呈蓝色,有轻微的沥青味,灰为硬而带褐色的小块壮,能捻碎,醋酸纤维,近火即熔化收缩,接触火燃即燃烧,燃烧缓慢,有刺鼻的醋酸味,成松而脆的黑灰烬,未烧完部分成硬块,氨纶聚氨脂,接近火时溶缩,熔融燃烧,离火自灭,特殊气味,呈白色胶壮,二、绳索的常见结构,绳索是纺织纤维结构，近似圆柱体，横向截面小于纵向截面，在应用过程中主要是张力起主要作用。,在大多数常用绳索中，纤维均以螺旋结构存在，螺旋轴线组成了更大的单元结构，这种单元结构在每一阶段都是连续的，知道一根绳索的完成。,绳索结构形成流程图,绳索的结构主要分为两大类,1.具有高捻度或者高编织角的绳索,此类是基于一般用途的最常见的结构。常用于工业、海洋、娱乐等，其范围从细小的包装连接线到用于泊船的粗大缆绳，包括晾衣绳、帆船绳、渔网、起重滑车中的拖曳绳。,一般细化为：,三股、四股和六股捻绳,八股编(缆)绳,八股或十二股中空编,双编绳（双层编织或2压1编织）,（一般皮芯为不同材料）,固体编织绳（平行编织）,2.低捻度绳索,此类绳索主要用于强调高“强度-重量比”和“低延伸率”的特殊场合；,如宇航员的安全绳、高桅杆用绳、深海救生绳、使漂浮的石油平台驳岸的绳索、深层矿井的起重绳索等,一般细化为：,带套层的编织绳（主要指内层绳为高性能纤维绳）,平行股（绳）有外编织层的绳索,平行纱线或长丝有外编织层的绳索,kernmantle rope(动力绳、静力绳),有外编织层的钢丝绳式绳索,三股绳,横截面图,横截面图,四股绳,八股绳,十二股绳/中空绳,双层编织绳,固体编织绳（平行编织）,带套层编织绳,（内为高性能纤维）,平行股（绳）有外编织层的绳索,平行纱线或长丝有外编织层的绳索,kernmantle rope(动力绳、静力绳),有外编织层的钢丝绳式绳索,三股捻绳中的常用的表述词,纤维,纱线,股,绳,三股绳索制造机器,锭数：,8,编、,12,编、,16,编、,24,编、,32,编、,48,编,外形：中空编、菱形编,（,diamond,）、固,体编（立体编）、双编,平纹编织,plain,（,1+1,）,斜纹编织,twill,（,1+2,）,编织绳的常用分类,编织绳索制造机器,三、绳索常用的性能指标,1.,纤维的密度、细度、断裂伸长、断裂强度,2.绳索,直径,周长,规格,直径测量方法,方法一：用圆规测量绳索横截面或游标卡尺测量绳索两相对的最高点的距离。进行多次测量取平均值。,方法二：用轻微张力将圆形卷尺缠绕在绳索上。卷尺应该是较窄有伸缩性的金属卷尺。测量周长。一般倾向于用带直径读数的卷尺或计算装置的卡钳来测量。,3.绳索的节距、长度,在参考张力下，测量某点和其再出现时位置之间的距离，确认轴线是一条直线。,4.绳索的线密度、破断强度、破断延伸率,绳在应用计算时的一些小技巧,类比法,+,配凑法,一、如何识别线密度是否正确,前提：同种材料,+,同种结构模式,结论：线密度与直径之间存在关系,:,线密度,=(,直径,/2)*,系数,依据：,=m/v,：纤维密度,m,：绳子的线密度,v,：绳子的单位体积,举例说明,：,（以,ISO,中尼龙三股绳为例）,直径（,mm,）,线密度,(g/m),系数,1,强度,(kg),系数,2,4,9.87,2.47,378,0.57,5,15.4,2.46,575,0.55,6,22.2,2.47,809,0.54,8,39.5,2.47,1408,0.53,9,50,2.47,1776,0.53,10,61.7,2.47,2163,0.52,12,88.8,2.47,3071,0.51,14,121,2.47,4082,0.5,16,158,2.47,5296,0.5,18,200,2.47,6561,0.49,20,247,2.47,8082,0.48,小问题：,1.,可曾统计过自己负责的订单中不同材料的,产品的线密度？,（参考不同地区的标准）,2.,可曾比较过订单中的线密度和实际在产线,密度的差别,?,3.,我们在比较中发现了什么,?,二、如何快速的估算平均强度,找出题中的信息，利用公式计算强度。,12mm,涤纶三股绳，线密度,84g/m,所用原料为,7g/D,工艺为复合捻，其强度大约多少？,过程分析,：,（配凑法）,Kg=g/1000=,（,g/D,）*,D/1000,=,（,g/D,）*,(g/m)*9000/1000,=,（,g/D,）*,(g/m)*9,考虑到复合捻和过程损耗：总系数,=0.45,84g/m*9*7g/D*0.45=2381Kg,小问题：,1.,可曾统计过客户给我们的强度数据？,2.,可曾记录过我们实际的强度数据？,3.,可曾思考过它们之间为什么会存在差异？,三、如何快速的估算各类产品的体积,举个例子：,以目前我们的水平，一个小柜可以容纳单丝类产品（,9.5-10,）,T,之间，请估算出同样条件下尼龙类、涤纶类产品的装箱重量？,过程猜测,（类比法）,PE,:,PA,：,PET,=1,：,1.2,：,1.45,尼龙类：（,11.412,）,T,涤纶类,：（,13.714.5,）,T,由此可想到：,要想快速估算，可采用,类比法,，但是必须有前提,准确的（基础数据集合）作为,参照物。,小问题：,1.,可曾统计过各类材料的轴子在每个关键重,量点时的实际尺寸？,2.,可曾想过它们之间存在着怎样的关系？,3.,可曾推导至整个集装柜时的尺寸？,
