外脚手架施工标准.ppt

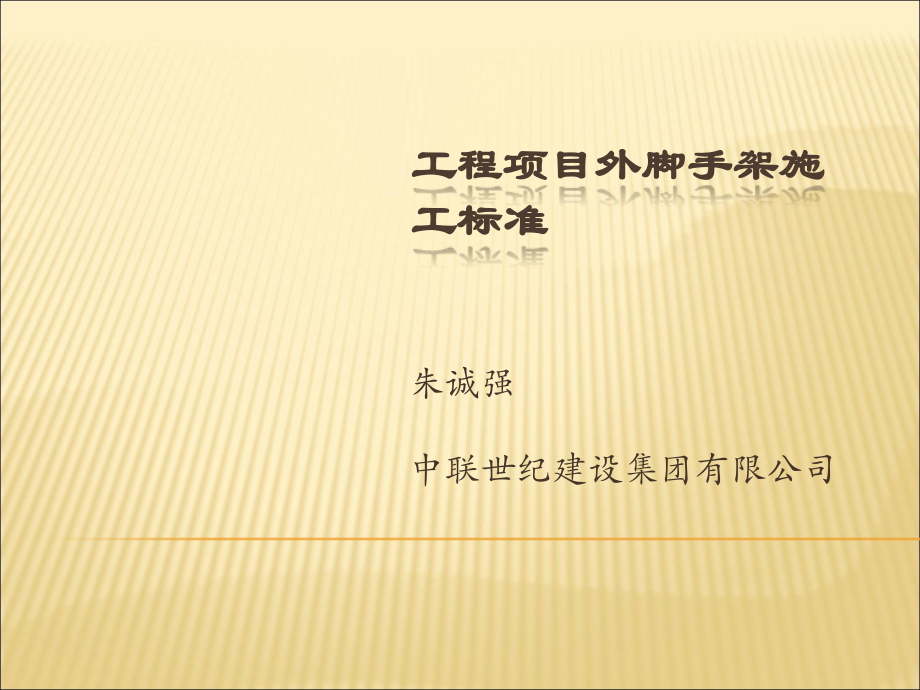

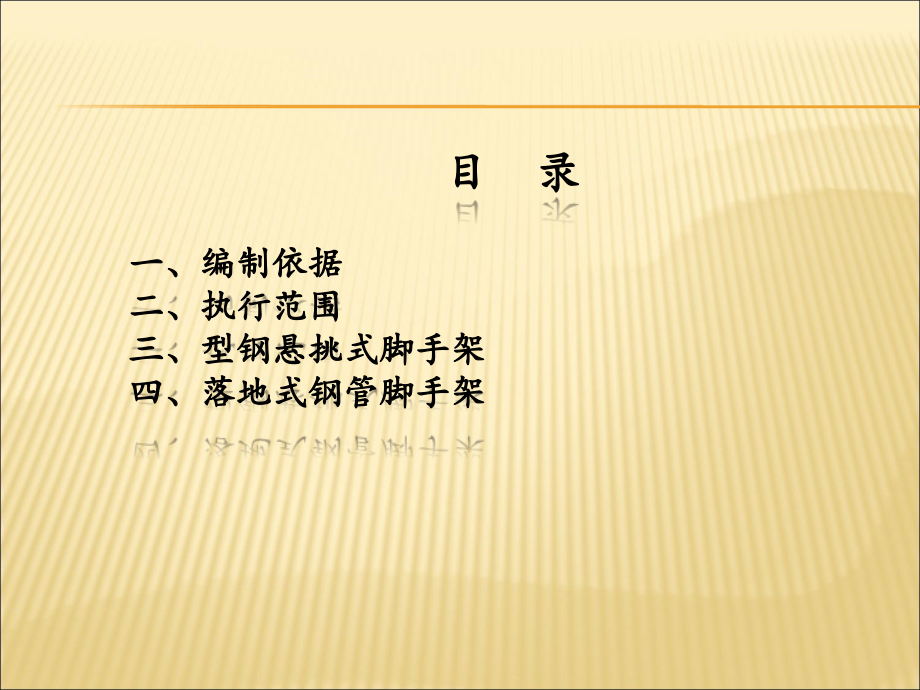

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,工程项目外脚手架施工标准,朱诚强,中联世纪建设集团有限公司,目 录,一、编制依据 二、执行范围三、型钢悬挑式脚手架四、落地式钢管脚手架,工程项目外脚手架施工标准,-,外脚手架标准搭设方法与细部控制措施,本脚手架分为落地脚手架和型钢悬挑式钢管脚手架,一、编制依据,1,、,建筑施工扣件式钢管脚手架安全技术规范,JGJ130-2011,2,、,建筑工程施工安全检查标准,JGJ59-2011,3,、,建筑施工安全专项方案编制范例,二、执行范围,本公司承建的所有建筑。,三、型钢悬挑式脚手架,（一）脚手架参数及要求,脚手架搭设高度,不高于,20,米,立杆纵距,1.5m,（应根据工程平面图布置，不得大于,1.5m,，每个平面间距保持一致）,立杆横距（双排）,0.9-1m,步距,1.85m,连墙杆件（钢管）,48.33.6,（,mm),连墙件,布局,两步三跨,悬挑梁型号,16#,工字钢,斜拉,钢丝绳,14.0mm,横梁型号,10#,槽钢,楼板固定环,16mm,光圆钢筋,外悬挑长度,1.3m,锚固段长度,不应小于悬挑段长度的,1.25,倍,（二）悬挑脚手架的搭设：,1,、悬挑脚手架搭设前的准备工作：,（,1,）制作楼板内预埋钢筋卡环，卡环按下图大样要求制作,图,1,方案（一）图,2,方案（二）,（,2,）悬挑钢梁构造见下图：,注：悬挑钢梁上加设横梁槽钢，立杆坐在槽钢上。,图,3,悬挑钢梁构造图（一）,注：立杆直接坐在悬挑钢梁上。,图,4,悬挑钢梁构造图（二）,（,3,）悬挑架钢管下料：,a,、第一步立杆分,L=4.0m,和,L=6.0m,两种尺寸下料，上部立杆统一用,6.0m,杆接高，,b,、横向水平杆尺寸按,L=1.3m,，,c,、纵向水平杆尺寸按,L=4-6m,配备。,（,4,）制作钢梁穿墙孔预制木盒：木盒无底无盖，用多层板下脚料加工制作，长度与外墙同宽。,（,5,）悬挑钢梁钢筋固定卡环的预埋：悬挑层楼板模板支完后，在模板表面弹线量出挑梁卡环安装准确位置并用黄色油漆标注，待楼板底层钢筋绑完后将挑梁固定卡环绑扎固定在混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固。楼板混凝土梁浇筑完后再重新拉线、复核、扶正。楼板板厚应,120mm,，如果板厚,120mm,要采取加固措施。楼板混凝土强度,C20,后开始安装型钢挑梁。固定卡环的预埋详见图,1,、图,2,，方案一中固定环可以周转使用，方案二固定环只能使用一次。,2,、悬挑架搭设施工流程：,搭设悬挑式型钢脚手架工艺流程为：悬挑水平钢梁安装、横梁安装纵向扫地杆立杆横向扫地杆横向水平杆纵向水平杆剪刀撑连墙件铺脚手板搭防护栏杆张挂安全网验收。,3,、悬挑钢梁搭设方法与质量控制：,（,1,）悬挑钢梁的安装：,a.,先在建筑物施工层平面的四个阳角和平面突出部分的两端阳角，按要求伸出钢梁并复核挑出尺寸后，在每侧墙面两端挑出的钢梁端部做出控制标志点，然后挂出单侧墙面挑梁端头控制线。,b.,安装中间部分悬挑钢梁，挑梁伸出长度以白线为控制标准跟线安装固定。,c.,悬挑钢梁保持上平面水平，以方便环形梁布置。,e.,横梁采用,10#,槽钢，槽口向上设置。横梁与挑梁的固定采用,U,型,16,钢筋卡环、,L636mm,角钢、螺母固定。,(2),悬挑脚手架的构造：,纵向水平杆、纵向扫地杆均设在立杆内侧，横向扫地杆设在纵向扫地杆之下，横向水平杆设在纵向水平杆之上，纵向水平杆、纵向扫地杆与立杆交接处必须设置横向水平杆或横向扫地杆。安全网设置在纵向水平杆内侧，剪刀撑设置在立杆外侧。挡脚板设在立杆内侧，安全网外侧。,(3),立杆搭设：,a.,挑架纵向扫地杆铺放好先从单侧墙面两端开始搭设立杆（立杆设在纵向扫地杆外侧），两立杆架起后设置双向临时抛撑固定，然后在纵向水平杆位置拉通线控制中间立杆外侧平面和纵向水平杆平整度，搭设中阳角处立杆应用经纬仪进行垂直控制，中间立杆抛撑需要在外架第一道连墙杆件搭设完成后拆除。,注意：双排脚手架应先立内侧立杆，后立外侧立杆。内侧立 杆离墙距离应按设计尺寸分别在建筑物四边的两端量出相等距离伸出控制标杆，拉通线控制。,b.,技术质量要求：,脚手架立杆接长除顶层步外，其余各层各步接头必须采用对接扣件连接。,当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于,500mm,；各接头中心至主节点的距离不宜大于步距的,1/3.,脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定等措施与建筑结构拉结。,每搭设完一步脚手架后，必须按规范规定校正步距、纵距、横距及立杆的垂直度。,脚手架开始搭设立杆时，应每隔,6,跨设置一根抛撑，架体搭设至有连墙件的主节点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。连墙件安装稳定后，方可根据情况拆除。,c.,架体立面在每层悬挑式卸料平台处需设置出料口，要求洞口宽窄尺寸统一，竖向上下对齐，水平方向高度一致。,(4),纵向水平杆搭设：,a.,制作专用步距尺寸标尺，操作人员人手一把。搭设水平杆时利用控制标尺和纵向水平杆水平控制通线确定纵向水平杆高度和平整度。转角处水平杆伸出立杆尺寸一律按,100mm,控制，转角处固定老师傅专门负责搭设该部位立杆、水平杆（搭设完后，安全部立即复查，不合格必须改正）。上下相邻水平杆搭设时以第一道纵向水平杆为基点用线锤在管端吊线控制向上续搭，如整体校正用经纬仪打竖线控制。,b,、控制要点与质量要求：,纵向水平杆设置在立杆内侧，其最小长度不应小于,3,跨。,纵向水平杆接长采用对接接口连接。,两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不通跨两个相邻接头在水平方向错开的距离不应小于,500mm,；各接头中心至最近主节点的距离不应大于纵距的,1/3,，如下图示,:,(a),接头不在同步内（立面）,(b),接头不在同跨内（平面）,1-,立杆；,2-,纵向水平杆；,3-,横向水平杆,图,5,纵向水平杆对接接头布置图,使用木脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。,在四周封闭型脚手架的同步中，纵向水平杆应四周交圈，用直角扣件与内外各部立杆固定，且端部水平杆伸出长度应尺寸统一（以伸出,100mm,为准），上下垂直平整。,(5),横向水平杆搭设：,a.,主节点处必须设置一根横向水平杆，用直角扣件（与纵向水平杆扣接）扣接且严禁拆除。主节点处两个直角扣接的中心距不应大于,150mm,。,b.,作业面上非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的,1/2,；,c.,横向水平杆安装在纵向水平杆之上，两端用直角扣件固定。靠墙一端的伸出长度不应大于,0.4L,，且不应大于,400mm,，靠墙一端的端面至墙装饰面的距离不应大于,100mm,。,(6),悬挑架连墙件的设置与要求：,a.,悬挑脚手架必须设置刚性连墙件与建筑物可靠连接，连墙件的布置应符合下列规定：,b.,应靠近主节点设置，偏离主节点的距离不应大于,300mm,；,c.,应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施临时固定；,d.,采用菱形和矩形两种布置形式，连墙件按两步三跨横竖间距设置，其每根连墙件的覆盖面积,40m2,；,e.,一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于,4m,（,2,步）。,f.,连墙件的安装应随脚手架搭设同步进行，不得滞后安装。,（,7,）连墙件的构造应符合下列规定：,a.,连墙件及连墙杆件采用与架体相同的钢管扣件连接固定。,b.,连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。,c.,当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在,45,60,之间；连接点中心至主节点的距离不应大于,300mm,。抛撑应在连墙件搭设后方可拆除。,d.,连墙件构造示意图：,图,6,连墙件构造示意图,(8),剪刀撑与横向斜撑的搭设与质量控制：,一般悬挑架高度搭设小于,20m,，故按规范高度在,24m,以下单、双排脚手架设置剪刀撑搭设，应符合下列要求：,a.,双排脚手架应设置剪刀撑与横向斜撑，单排脚手架应设置剪刀撑。,b.,双排脚手架应在外侧全立面连续设置剪刀撑。,c.,开口型双排脚手架的两端均必须设置横向斜撑。,d.,每到剪刀撑跨越立杆的根数，参见下表：,剪刀撑斜杆与地面的倾角,45,50,60,剪刀撑跨越立杆的最多根数,7,6,5,每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角在45至60之间。,e.,剪刀撑的搭设应随立杆和纵横向水平杆同步进行，剪刀撑设置在立杆外侧，其斜杆应用旋转扣件固定在与之相交立杆上，旋转扣件中心线至主节点的距离不得大于,150mm,。,f.,剪刀撑斜杆的接长采用搭接型式，搭接长度不应小于,1000mm,。应等间距设置,3,个旋转扣件固定；端部扣件盖板边缘至搭接杆件端的距离不应小于,100mm,。,（目前，本公司暂推荐用直接法，外绑,1,米长钢管，保证钢管直线）,。,图,7,剪刀撑搭接大样图,g.,剪刀撑钢管表面统一涂刷红白间隔警示色油漆，红白涂刷长度按,600mm,标准控制，要求统一配色专人涂刷，精确划分各色区段尺寸，达到色调一致、色段划分均称整齐。,(9),脚手板的铺设与质量要求：,a.,悬挑脚手架底层脚手板（即：首层封底板）要求用实木脚手板密排、密铺，除距外墙皮保持小于,100mm,缝隙外（缝宽必须一致），架体外排立杆以内均不得大于,5mm,缝隙出现。如有超前规定缝隙，需平铺一层竹胶板进行盖缝处理并固定。,图,9 (b),脚手板搭接,图,8 (a),脚手板对接,b.,木脚手板，应长向平铺在三根横向水平杆上。当脚手板长度小于,2m,时，脚手板接长采用平铺对接接头，接头处必须设两根横向水平杆分别作为两块架板端部探头板支撑，同时用,10#,铅丝或钢筋压条将脚手板两端与横杆进行可靠绑扎固定，严防倾翻。脚手板对接平铺时，脚手板外伸长度之和不应大于,300mm,；脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不应小于,200mm,，其伸出横向水平杆的长度不应小于,100mm,。如图。,图,10 (c),脚手板对接图,c.,脚手架在与楼层连接的出入口和卸料平台出料口处应设置横向防护栏杆、踢脚板、护网及铺设走道架板。,(10),防护栏杆与外侧挡脚板的安装与要求：,栏杆设在外排上下纵向水平杆中间居中搭设。挡脚板每六层（一个悬挑架高度）沿外架周圈连续设置。挡脚板高度,200mm,，装饰挡脚板设置在立杆外侧，防护挡脚板设置在脚手板上方、立杆内侧。挡脚板用铅丝与立杆固定。要求挡脚板高度尺寸一致，现场安装时拉线控制，拼接时挡脚板必须保持水平顺直，并保持表面涂饰图案的完整连续。,（,11,）竖向警示带的安装与要求：,外架的主要轮廓自下而上布置竖向警示带，警示带,200mm,宽，红白间隔（同挡脚板一致），设置在安全网外侧，用铁丝与大角立杆固定，两个方向均设置。一个朝向大平面不得少于两条，不宜多于四条。整体视觉如“,u”,型。详见本章第三节脚手架外立面图。,（,12,）安全网的搭设：,a.,立网设置在纵向水平杆内侧，搭设前应进行预先排布，将竖向接缝排在外立杆内侧中心范围，水平缝设在纵向水平杆内侧中心范围。使用专用软质绑绳绑扎，绑扎点间距不宜大于,500mm,。要求接缝位置设置合理，接缝一律隐藏在横竖钢管内侧，挂平绷展。接缝如无法设置在立杆内侧，应隔一步接缝在同一垂直面，整体外架立面不得有漏挂、漏绑和网面色差较大部位。,b.,底层脚手板下应设置一道密目平网一道水平网，防止垃圾、渣屑漏下底面。作业层安全立网应和防护栏杆同高，每层下部挂一道水平兜网，层层设置。,(13),钢丝绳的设置：,在每根悬挑钢梁上应设置,14,的钢丝绳拉结，钢丝绳上端固定在预埋于上层楼层的吊环上或本楼层墙、梁的预留洞内，宜采用花篮螺栓对钢丝绳进行调节。做到所有,钢丝绳拉紧程度基本相同，避免钢丝绳受力不均匀。钢丝绳端部均设配套绳卡每端,3,只，间距,150mm,，钢丝绳的自由端长度不得小于,200mm,。,钢丝绳固定详见下图：,图,11,方案一,图,12,方案二,（,14,）节点要求,a.,楼内挑梁固定装置及阳角处挑梁布置安装大样详见下图,图,13,阳角处挑梁布置安装大样图,b.,阴角处挑梁布置详见下图,图,14,阴角处挑梁布置大样图,c.,楼梯间及电梯井挑梁布置安装示意图详见图,图,15,楼梯间及电梯井挑梁布置大样图,d.,采光井部位脚手架钢梁布置图,图,16,采光井部位脚手架钢梁布置大样图,（三）整体外脚手架的视觉形象,外脚手架的形象，是工程项目形象对外的最重要展现，体现一个项目部及公司的管理水平。外脚手架的视觉形象主要通过搭设标准、颜色，以达到现场视觉形象统一、整洁、美观的整体效果。,图,17,脚手架立面图,1,、油漆颜色：外排架的外立杆、水平杆、扣件、均喷涂标准黄色，剪刀撑钢管喷涂红白相间的油漆,间距,600mm,。所有油漆喷涂不得少于两遍。外排内侧及内排不做要求。,2,、保证立杆的垂直度和纵横水平杆的水平度。,3,、密目网为标准绿色，设置在外排立杆的内侧，密目网必须用合乎要求的专用软质绑绳同钢管进行绑扎。,4,、挡脚板要求每六层设置一道，并涂刷红白相间油漆。,5,、外脚手架搭设完毕后，在建筑工程主体施工到,1/3,处开始悬挂“中联世纪”标志，标志为白底黑字，宽,高为,10.5m12m,，由集团公司统一制作。达不到搭设标准及要求的不得悬挂标志。,6,、剪刀撑布置呈菱形，保持图形完整、平行。,7,、外脚手架的日常维护，密目网要求严密、平整，应,不定期的进行维护，及时对有破损、破洞的部位进行修复，污染严重的及时洗刷或更换。,（四）脚手架的验收：,1,、脚手架搭设过程当中应搭设一步水平杆进行一次垂直水平校正，重点是挑架整体的垂直平整，转角部位立杆的垂直和双向水平纵杆的外伸长度上下一致，拐角方正。每一施工层搭设完毕后进行一次专项验收检查，验收合格后挂牌和楼层牌标示并投入使用、楼层牌尺寸,45cm60cm,白底蓝框蓝字。,2,、检查验收的主要内容：,（,1,）架体的整体观感质量。,（,2,）构架尺寸，包括杆件接头位置和节点处杆件的相对距离。,（,3,）扣件的紧固程度和杆配件质量，螺栓拧紧扭力矩不得小于,40Nm,，且不应大于,65Nm,。,（,4,）立杆的垂直度和纵横水平杆的水平度。,（,5,）连墙件的设置位置、数量和构造连接情况。,（,6,）封底脚手板的铺设情况，有无少铺、间隙过大、不平不稳、探头即未固定牢靠等问题。,（,7,）安全防护：挡脚板、护身栏杆、安全网等维护装置的搭设情况。,3,、安全技术要求：,(1,）扣件式钢管脚手架安装与拆除必须是经考核合格的专业架子工，架子工应持证上岗。,(2,）搭拆脚手架的人员必须佩戴安全帽、系安全带、穿防滑鞋。,(3,）脚手架使用期间，严禁拆除下列杆件：,a,、主节点处的纵、横向水平杆。,b,、各部位的连墙杆件。,c,、所有加固杆件：如，剪刀撑、水平加固杆、扫地杆、封口杆、护身,栏杆。严禁拆卸任何部位的扣件。,(4,）为确保脚手架在搭设、使用和拆除过程中的安全可靠，搭设脚手架时要在满足使用要求的同时保证构架单元完整，不缺基本的构造杆部件，按形成基本构架单元的要求逐排、逐跨、逐步地进行搭设，矩形环状封闭脚手架从一个角部开始向两个方向延伸搭设，按规定设置斜杆、剪刀撑、连墙杆或其他杆件。,(5,）在具体搭设工程中，先铺放扫地杆，立杆竖起后，其底部先按间距规定与扫地杆扣接牢固，装设第一步水平杆时，将立杆校正垂直后予以扣接。先在一个立面两端山墙的拐角处立标准立杆搭设一根水平杆长和一根杆高范围，按规定设置斜杆或剪刀撑，形成稳定的起始单元架体，校正检查后，再向两边拉线延伸搭设。周圈搭设好后，再向上续搭。整个挑架阳角拐角处必须使用经纬仪进行竖向检查校正，达到美观、整齐、标准。,4,、悬挑脚手架的拆除,(1,）脚手架的拆除应严格遵循谁搭谁拆的原则安排工作，不得擅自更换不同班组负责拆除工作。同时在拆除前进行专项安全技术书面交底。,(2,）拆除作业必须由上而下逐层进行，严禁上下同时作业。,(3,）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如大于两步，应增设连墙件加固。,(4,）当脚手架拆至下部最后一根立杆高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。,(5,）当脚手架分段、分立面拆除时，对不拆除的脚手架两端，应先按一字形、开口型脚手架要求设置连墙件、剪刀撑等杆件加固后再拆除。,（,6,）特殊部位使用的杆件拆除后，应按部位不同编号、分类堆放。以便上部继续使用。,（,7,）卸料时，构配件严禁抛掷至地面。,四、落地式钢管脚手架,（一）脚手架参数：,脚手架搭设高度,根据方案确定,立杆纵距,1.5m,立杆横距（双排）,0.9-1m,步 距,1.,85,m,连墙杆件（钢管）,48.33.6,（,mm),连墙件设置,两步三跨,立杆底部垫板,每根立杆底部宜设置垫板,立杆底部垫板每根立杆底部宜设置垫板,（二）落地式钢管脚手架搭设施工工艺,落地式脚手架搭设的工艺流程为：场地平整、夯实定位设置底座纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀撑连墙件脚手板防护栏杆扎安全网。,（三）落地式脚手架地基与基础：应平整夯实并经验收合格，立杆垫板底面标高宜高于自然地坪,50mm-100mm,。,（四）定距定位：根据构造要求在建筑物四周用尺量出由外立杆距墙的距离，并做好标记。垫板、底座应准确地放在定位线上，垫板必须铺设平稳，不得悬空。,（五）在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙杆可靠连接后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。,（六）双排架应先立里排立杆，后立外排立杆。每排立杆应先立两头，再立中间，中间部分各立杆均应拉线搭设。双排架内外排两立杆的连线要与墙面垂直。立杆接长时，宜先接外排，后接内排。,（七）其余组件的搭设要求同型钢悬挑脚手架。,（八）落地式钢管脚手架的视觉形象、检查验收、安全技术要求及拆除等严格按照型钢悬挑式钢管脚手架的有关要求执行。,谢谢聆听！,
